SINOMACH CHANGLIN 936X wheel loader parts catalog 04
二、液力变矩器
Torque Converter System

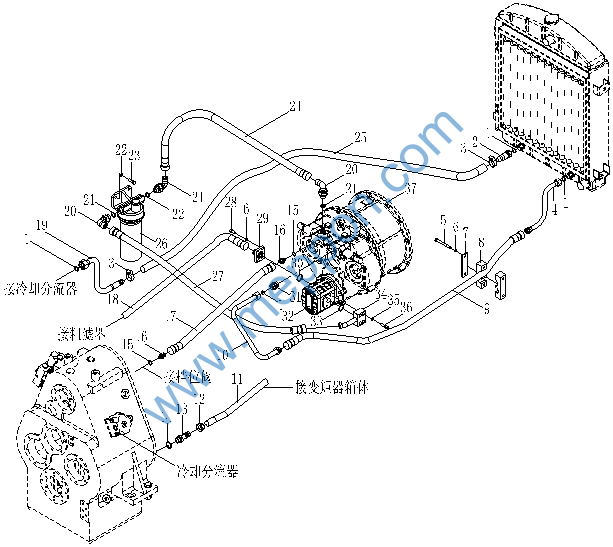

液力变矩器系统 Torque Converter System
液力变矩器系统 Torque Converter System
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
W-15-00246 |
1 |
O形圈20×2(24°胶管密封) |
O-ring |
4 |
00005- |
|
2 |
936.2.7 |
1 |
管接头 |
Joint |
1 |
00005- |
|
3 |
B-J088700-00014 |
1 |
喉箍d32 |
Clamp |
4 |
00005- |
|
4 |
936.2.13 |
1 |
油管 |
Hose |
1 |
00005- |
|
5 |
B-G057830-00180 |
1 |
螺栓M10X80ZnD |
Bolt |
6 |
00005- |
|
6 |
936.2-5 |
1 |
压板 |
Plate |
3 |
00005- |
|
7 |
936.2-4 |
1 |
橡胶板 |
Rubber plate |
6 |
00005- |
|
8 |
936.2.9 |
1 |
软管总成 |
Hose joint |
1 |
00005-00175 |
|
936.2.9A |
1 |
软管总成 |
Hose joint |
1 |
00176- |
||
9 |
936.2.3 |
1 |
油管 |
Hose |
1 |
00005- |
|
10 |
Z30E.2.6-1 |
1 |
油管φ25×520 |
Hose |
1 |
00005- |
|
11 |
B-J088700-00015 |
1 |
喉箍d40 |
Clamp |
4 |
00005- |
|
12 |
Z30.2.6-2 |
1 |
接头 |
Joint |
2 |
00005- |
|
13 |
B-J010020-00010 |
1 |
垫圈30 |
Washer |
2 |
00005- |
|
14 |
B-J010020-00005 |
1 |
垫圈18 |
Tube |
2 |
00005- |
|
15 |
956.2A.6 |
1 |
过渡接头 |
Joint |
2 |
00005- |
|
16 |
936.2.8 |
1 |
软管总成 |
Hose joint |
1 |
00005- |
|
17 |
936.2.10 |
1 |
软管总成 |
Hose joint |
1 |
00005- |
|
18 |
936.2.1 |
1 |
油管 |
Hose |
1 |
00005- |
|
19 |
936.2.6 |
1 |
接头 |
Joint |
2 |
00005- |
|
20 |
B-Q020710-00045 |
1 |
O形圈28×3.5 |
O-ring |
3 |
00005- |
|
21 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
2 |
00005- |
|
22 |
B-G057830-00037 |
1 |
螺栓M12X35 ZnD |
Bolt |
2 |
00005- |
|
23 |
936.2.11 |
1 |
软管总成 |
Hose joint |
1 |
00005- |
|
24 |
936.2-6 |
1 |
软管φ19×2200 |
Tube |
1 |
00005-00175 |
|
936.2-6A |
1 |
软管φ19×2100 |
Tube |
1 |
00176- |
||
25 |
Z50E.2.3 |
1 |
精滤器 |
Fine filter |
1 |
00005- |
|
26 |
936.2.12 |
1 |
软管总成 |
Hose joint |
1 |
00005- |
|
27 |
B-G000700-00006 |
1 |
螺钉M10X35 |
Screw |
4 |
00005- |
|
28 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
10 |
00005- |
|
29 |
936.2-1 |
1 |
CBGj32泵进油接头 |
inlet joint |
1 |
00005- |
|
30 |
B-Q020710-00162 |
1 |
O形圈38×3.5 |
O-ring |
1 |
00005- |
|
31 |
936.2-2 |
1 |
管接头 |
Joint |
2 |
00005- |
|
32 |
W-01-00135 |
1 |
齿轮油泵(左旋)|CBGj1032(SAE) |
Pump |
1 |
00005- |
|
33 |
B-Q020710-00056 |
1 |
O形圈35×3.5 |
O-ring |
1 |
00005- |
|
34 |
936.2.4 |
1 |
CBGj32泵出油接头 |
outlet joint |
1 |
00005- |
|
35 |
B-G000930-00017 |
1 |
垫圈8 |
Washer |
4 |
00005- |
|
36 |
B-G000700-00041 |
1 |
螺钉M8×40 |
Screw |
4 |
00005- |
|
37 |
936.2.2 |
1 |
液力变矩器 |
T/C |
1 |
00005- |
|

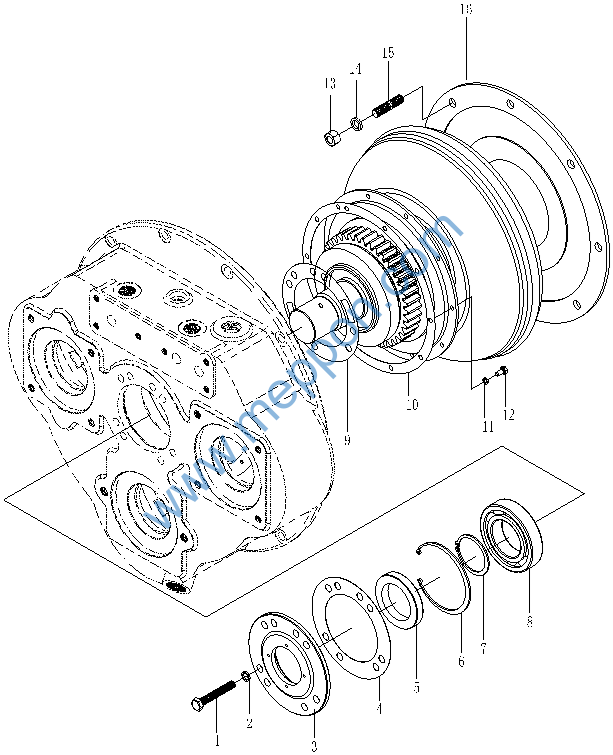

液力变矩器(I) Torque Converter(I)
液力变矩器(I) Torque Converter(I)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z30.2.3.1-7 |
1 |
螺套 |
Plug |
2 |
00005- |
|
2 |
Z30.2.3.1-6 |
1 |
垫圈24 |
Washer |
4 |
00005- |
|
3 |
B-G061730-00012 |
1 |
螺母M24X1.5 |
Nut |
2 |
00005- |
|
4 |
Z30.2.3.1-5 |
1 |
螺塞 |
Plug |
2 |
00005- |
|
5 |
Z30.2.3.2-3 |
1 |
大弹簧 |
Big spring |
1 |
00005- |
|
6 |
Z30.2.3.2-2 |
1 |
小弹簧 |
Small spring |
1 |
00005- |
|
7 |
Z30.2.3.2-4 |
1 |
阀芯 |
Valve core |
1 |
00005- |
|
8 |
Z30.2.3.2-1 |
1 |
阀体 |
Valve body |
1 |
00005- |
|
9 |
Z30.2.3-31 |
1 |
密封垫 |
Seal washer |
1 |
00005- |
|
10 |
B-G000930-00001 |
1 |
垫圈 10 |
Spring washer |
18 |
00005- |
|
11 |
B-G000700-00010 |
1 |
螺钉 M10×65 |
Screw |
6 |
00005- |
|
12 |
Z30.2.3-29 |
1 |
密封垫 |
Seal washer |
1 |
00005- |
|
13 |
Z30.2.3.1-2 |
1 |
阀体 |
Valve body |
1 |
00005- |
|
14 |
Z30.2.3.1-1 |
1 |
阀芯 |
Valve core |
1 |
00005- |
|
15 |
Z30.2.3.1-4 |
1 |
小弹簧 |
Small spring |
1 |
00005- |
|
16 |
Z30.2.3.1-3 |
1 |
大弹簧 |
Big spring |
1 |
00005- |
|
17 |
Z30.2D.1-17 |
1 |
密封垫 |
Seal washer |
1 |
00005- |
|
18 |
Z30.2D.1-16 |
1 |
盖板 |
Cover board |
1 |
00005- |
|
19 |
B-G000930-00017 |
1 |
垫圈8 |
Spring washer |
4 |
00005- |
|
20 |
B-G057830-00137 |
1 |
螺栓M8X16ZnD |
Bolt |
4 |
00005- |
|
21 |
B-J010020-00008 |
1 |
垫圈24 |
Washer |
2 |
00005- |
|
22 |
Z30.2.3-30 |
1 |
螺塞 |
Plug |
2 |
00005- |
|
23 |
B-G008250-00001 |
1 |
螺钉M16 |
Screw |
1 |
00005- |
|
24 |
B-J010020-00010 |
1 |
垫圈30 |
Spring washer |
1 |
00005- |
|
25 |
Z30.4.16-1 |
1 |
通气杯 |
Aerated cup |
1 |
00005- |
|
26 |
Z30.4.16-2 |
1 |
杯盖 |
Cup cover |
1 |
00005- |
|
27 |
B-Q020710-00064 |
1 |
O形圈40×3.5 |
O-ring |
1 |
00005- |
|
28 |
Z30.4.16.1 |
1 |
过滤盘 |
Filtering dish |
1 |
00005- |
|
29 |
B-G00895A-00001 |
1 |
挡圈 40 |
Snap ring |
1 |
00005- |
|
30 |
Z30.4.16-3 |
1 |
外套 |
Outer sleeve |
1 |
00005- |
|
31 |
Z30.2.3-45 |
1 |
标牌 |
Scutcheon |
1 |
00005- |
|
32 |
B-G008270-00005 |
1 |
铆钉2X6 |
Rivet |
4 |
00005- |
|
33 |
B-G000930-00003 |
1 |
垫圈 12 |
Spring washer |
12 |
00005- |
|
34 |
B-G061700-00007 |
1 |
螺母 M12 ZnD |
Nut |
6 |
00005- |
|
35 |
B-G057830-00034 |
1 |
螺栓 M12×30 ZnD |
Bolt |
6 |
00005- |
|
36 |
B-G057830-00045 |
1 |
螺栓 M12×50 ZnD |
Bolt |
6 |
00005- |
|
37 |
936.2.2-1 |
1 |
箱体 |
Case |
1 |
00005- |
|
38 |
Z30.2D.1-20 |
1 |
纸垫 |
Paper pad |
1 |
00005- |
|
39 |
B-G000700-00006 |
1 |
螺钉M10×35 |
Screw |
12 |
00005- |
|
40 |
Z30.2D.1-7 |
1 |
连接壳体 |
Case |
1 |
00005- |
|
41 |
Z30.2D.1-15 |
1 |
密封垫 |
Washer |
1 |
00005- |
|
液力变矩器(II) Torque Converter(II)
