SINOMACH CHANGLIN 936X wheel loader parts catalog 11
分配阀总成
Distributing Valve Ass’y
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z30.4.12-12 |
1 |
固定螺钉 |
Screw |
5 |
00005- |
|
2 |
B-Q020710-00042 |
1 |
O形圈 25×2.4 |
O-ring |
6 |
00005- |
|
3 |
Z30.4.12-11 |
1 |
弹簧座 |
Spring seat |
5 |
00005- |
|
4 |
Z30.4.12-10 |
1 |
弹簧 |
Spring |
5 |
00005- |
|
5 |
Z30.4.12-8 |
1 |
单向阀 |
One-way valve |
5 |
00005- |
|
6 |
Z30.4.12-9 |
1 |
单向阀套 |
Valve bushing |
5 |
00005- |
|
7 |
B-Q020710-00024 |
1 |
O形圈 16×2.4 |
O-ring |
11 |
00005- |
|
8 |
B-Q020710-00001 |
1 |
O形圈用挡圈 A16×12 |
Snap ring |
11 |
00005- |
|
9 |
Z30.4.12-7 |
1 |
液动阀套 |
Valve bushing |
3 |
00005- |
|
10 |
Z30.4.12-6 |
1 |
阀芯 |
Valve core |
3 |
00005- |
|
11 |
Z30.4.12-13 |
1 |
液流阀阀罩 |
Valve hood |
1 |
00005- |
|
12 |
B-Q020710-00056 |
1 |
O形圈 35×3.5 |
O-ring |
1 |
00005- |
|
13 |
Z30.4.12-3 |
1 |
液流阀阀套 |
Valve bushing |
1 |
00005- |
|
14 |
B-Q020710-00047 |
1 |
O形圈 30×3.1 |
O-ring |
1 |
00005- |
|
15 |
Z30.4.12-2 |
1 |
弹簧 |
Spring |
1 |
00005- |
|
16 |
Z30.4.12-4 |
1 |
液流阀阀芯 |
Valve core |
1 |
00005- |
|
17 |
Z30.4.12-1 |
1 |
阀体 |
Valve body |
1 |
00005- |
|
18 |
W-10-00008 |
1 |
螺钉 Z1/8″×12 |
Screw |
2 |
00005- |
|
19 |
Z30.4.12-14 |
1 |
阀套 |
Valve sleeve |
1 |
00005- |
|
20 |
B-Q020710-00033 |
1 |
O形圈 22×2.4 |
O-ring |
2 |
00005- |
|
21 |
Z30.4.12-15 |
1 |
阀芯 |
Valve core |
1 |
00005- |
|
22 |
Z30.4.12-5 |
1 |
固定螺钉 |
Screw |
1 |
00005- |
|
23 |
B-Q020710-00029 |
1 |
O形圈 20×2.4 |
O-ring |
6 |
00005- |
|
24 |
Z30.4.12-16 |
1 |
弹簧 |
Spring |
1 |
00005- |
|

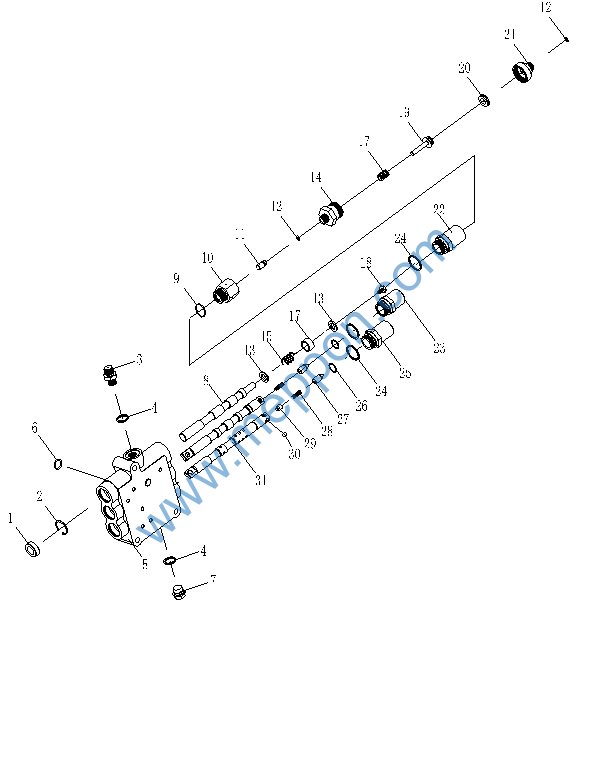

变速箱档位阀
Transmission control Valve
变速箱档位阀
Transmission Valve
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G00893A-00004 |
1 |
孔用弹簧挡圈30 |
Snap ring |
3 |
00005- |
|
2 |
B-G09877A-00019 |
1 |
骨架式油封 FBl8×30×10 |
Oil seal |
3 |
00005- |
|
3 |
Z30.4.13-5 |
1 |
操纵压力表接头 |
Joint |
1 |
00005- |
|
4 |
B-J010020-00005 |
1 |
垫圈 18 |
Washer |
2 |
00005- |
|
5 |
Z30.4.13-1 |
1 |
档位阀体 |
Valve body |
1 |
00005- |
|
6 |
B-Q020710-00033 |
1 |
O形圈 20×2.4 |
O-ring |
6 |
00005- |
|
7 |
B-J010000-00005 |
1 |
螺塞 M18×1.5 |
Plug |
l |
00005- |
|
8 |
Z30.4.13-4 |
1 |
制动卸载阀杆 |
Valve stem |
1 |
00005- |
|
9 |
B-Q020710-00047 |
1 |
O形圈 30×3.1 |
O-ring |
1 |
00005- |
|
10 |
Z30.4.13-12 |
1 |
柱塞套 |
Plunger sleeve |
1 |
00005- |
|
11 |
Z30.4.13-13 |
1 |
柱塞 |
Plunger |
1 |
00005- |
|
12 |
B-Q020710-00008 |
1 |
O形圈 11×1.9 |
O-ring |
3 |
00005- |
|
13 |
Z30.4.13-10 |
1 |
垫圈 |
Washer |
2 |
00005- |
|
14 |
Z30.4.13-15 |
1 |
活动杆导套 |
Guide bushing |
1 |
00005- |
|
15 |
Z30.4.13-9 |
1 |
制动杆始复弹簧 |
Spring |
1 |
00005- |
|
16 |
Z30.4.13-8 |
1 |
限位套 |
Limit sleeve |
1 |
00005- |
|
17 |
Z30.4.13-16 |
1 |
活塞杆回位弹簧 |
Retraction spring |
1 |
00005- |
|
18 |
Z30.4.13-11 |
1 |
螺钉 |
Screw |
1 |
00005- |
|
19 |
Z30.4.13-14 |
1 |
活塞杆 |
Piston rod |
1 |
00005- |
|
20 |
Z30.4.13-17 |
1 |
橡皮碗 |
Rubber cup |
l |
00005- |
|
21 |
Z30.4.13-18 |
1 |
进气联接盖 |
Cover |
1 |
00005- |
|
22 |
Z30.4.13-7 |
1 |
制动杆联接套 |
Sleeve |
1 |
00005- |
|
23 |
Z30.4.13-19 |
1 |
方向杆档位体 |
Sleeve |
1 |
00005- |
|
24 |
Z30.4.13-6 |
1 |
垫圈 |
Washer |
3 |
00005- |
|
25 |
Z30.4.13-23 |
1 |
档位杆体 |
Sleeve |
1 |
00005- |
|
26 |
Z30.4.13-22 |
1 |
挡圈 |
Snap ring |
2 |
00005- |
|
27 |
Z30.4.13-21 |
1 |
钢球限位锥体 |
Limit cone |
2 |
00005- |
|
28 |
Z30.4.13-20 |
1 |
档位弹簧 |
Spring |
2 |
00005- |
|
29 |
B-G000790-00001 |
1 |
螺钉 M10×12 |
Screw |
1 |
00005- |
|
30 |
B-G003080-00002 |
1 |
钢球 8 |
Ball |
8 |
00005- |
|
31 |
Z30.4.13-2 |
1 |
档位阀杆 |
Valve stem |
1 |
00005- |
|
32 |
Z30.4.13-3 |
1 |
方向阀杆 |
Valve stem |
1 |
00005- |
|
滤清器总成
Filter Ass’y
滤清器总成
Filter Ass’y
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
Z30.4.21-12 |
1 |
铝垫 |
Al-pad |
2 |
00005- |
|
2 |
Z30.4.21.1 |
1 |
滤清器罩 |
Filter boot |
1 |
00005- |
|
3 |
Z30.4.21-3 |
1 |
滤清器罩下端盖 |
Cover |
1 |
00005- |
|
4 |
Z30.4.21-11 |
1 |
滤网 |
Screen |
1 |
00005- |
|
5 |
Z30.4.21-10 |
1 |
滤清器骨架 |
Skeleton |
1 |
00005- |
|
6 |
Z30.4.21-6 |
1 |
垫 |
Pad |
1 |
00005- |
|
7 |
Z30.4.21-7 |
1 |
盖板 |
Cover |
1 |
00005- |
|
8 |
B-Q020710-00104 |
1 |
O形圈 90×3.1 |
O-ring |
1 |
00005- |
|
9 |
Z30.4.21-8 |
1 |
法兰盘 |
Flange |
1 |
00005- |
|
10 |
B-Q020710-00070 |
1 |
O形圈 45×3.5 |
O-ring |
1 |
00005- |
|
11 |
Z30.4.21-2 |
1 |
联接螺杆 |
Screw |
1 |
00005- |
|
12 |
Z30.4.21-4 |
1 |
油管 |
Tube |
1 |
00005- |
|
13 |
956.4.7-1 |
1 |
接头 |
Joint |
1 |
00005- |
|
14 |
B-Q020710-00042 |
1 |
O形圈 25×2.4 |
O-ring |
1 |
00005- |
|
15 |
B-G000910-00023 |
1 |
销 2×36 ZnD |
Cotter pin |
1 |
00005- |
|
16 |
B-G061780-00002 |
1 |
螺母 M10 ZnD |
Nut |
1 |
00005- |
|
17 |
Z30.14.8.3-3 |
1 |
隔垫 |
Spacer |
15 |
00005- |
|
18 |
Z30.14.8.3-2 |
1 |
永磁铁 |
Magnet |
4 |
00005- |
|
19 |
Z30.4.21-1 |
1 |
铝管 |
Al-pipe |
1 |
00005- |
|
20 |
Z30.4.21-5 |
1 |
滤清器上端盖 |
Cover |
1 |
00005- |
|
21 |
B-J010020-00001 |
1 |
垫圈 10 |
Washer |
4 |
00005- |
|
22 |
B-G057830-00012 |
1 |
螺栓 M10×35 ZnD |
Bolt |
4 |
00005- |
|
23 |
B-G000930-00017 |
1 |
垫圈 8 |
Washer |
4 |
00005- |
|
24 |
B-G057830-00143 |
1 |
螺栓 M8×25 ZnD |
Bolt |
4 |
00005- |
|
