SINOMACH CHANGLIN 936X wheel loader parts catalog 31

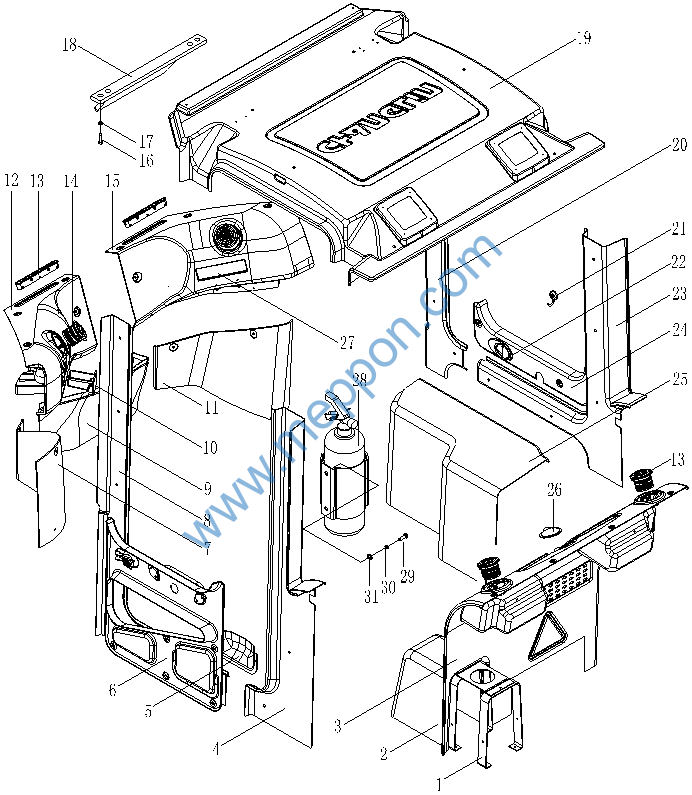

驾驶室总成(内饰II) Cab Ass’y(Ornament II)
驾驶室总成(内饰II) Cab Ass’y(Ornament II)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
28 |
W-12-00021 |
1 |
干粉灭火器|MFZL2 |
Extinguisher |
1 |
00005- |
R |
29 |
B-G057830-00139 |
1 |
螺栓M8x20ZnD |
Bolt |
2 |
00005- |
R |
30 |
B-G000930-00017 |
1 |
垫圈8 |
Washer |
2 |
00005- |
R |
31 |
B-G00097B-00023 |
1 |
垫圈8ZnD |
Washer |
2 |
00005- |
R |
注: 选装栏标注”R”符号件用于NAR30G-1,936俄罗斯车型。

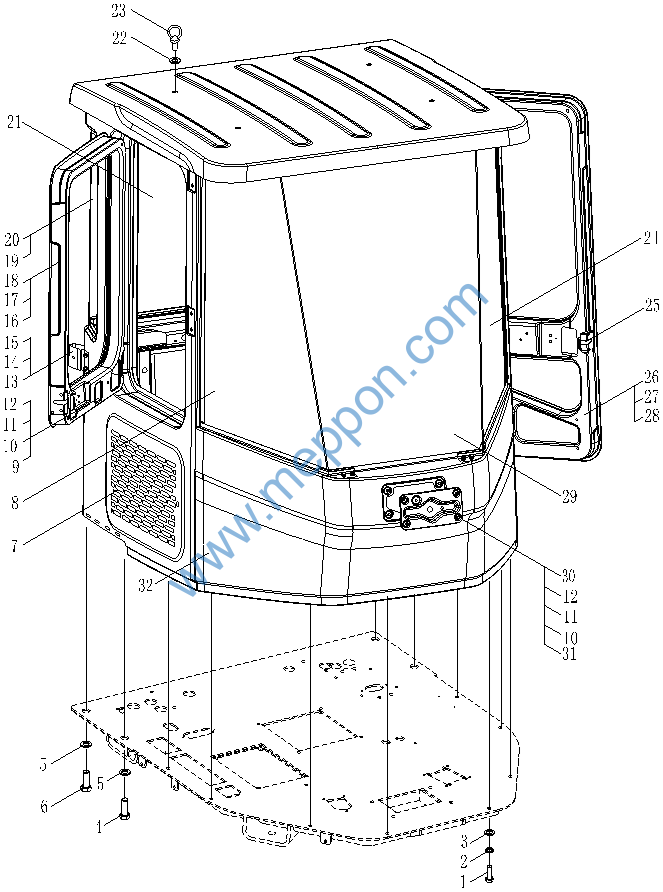

驾驶室总成(罩壳) Cab Ass’y(Cover)
驾驶室总成(罩壳) Cab Ass’y(Cover)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057830-00037 |
1 |
螺栓M12x35ZnD |
Bolt |
8 |
00005- |
|
2 |
B-G000930-00003 |
1 |
垫圈12 |
Washer-spring |
8 |
00005- |
|
3 |
B-G00097B-00004 |
1 |
垫圈12ZnD |
Washer-plain |
8 |
00005- |
|
4 |
B-G057830-00193 |
1 |
螺栓M24x45ZnD |
Bolt |
1 |
00005- |
|
5 |
B-Q020490-00015 |
1 |
垫圈24 |
Washer |
4 |
00005- |
|
6 |
B-G057830-00116 |
1 |
螺栓M24x65ZnD |
Bolt |
3 |
00005- |
|
7 |
956.16.1.5 |
1 |
冷凝器盖板 |
Condenser cover |
1 |
00005- |
|
8 |
956.16.1-6 |
1 |
右前侧玻璃 |
Glass |
1 |
00005- |
|
9 |
W-09-00197 |
1 |
碰锁|NBS526 |
Lock |
2 |
00005- |
|
10 |
B-G057830-00131 |
1 |
螺栓M6×20ZnD |
Bolt |
10 |
00005- |
|
11 |
B-G00097B-00021 |
1 |
垫圈6ZnD |
Washer |
10 |
00005- |
|
12 |
B-G000930-00015 |
1 |
垫圈6 |
Washer |
10 |
00005- |
|
13 |
956.16.1.6 |
1 |
碰锁头安装板 |
Latch mounting plate |
2 |
00005- |
|
14 |
B-G057830-00143 |
1 |
螺栓M8×25ZnD |
Bolt |
8 |
00005- |
|
15 |
B-Q020490-00023 |
1 |
垫圈8 |
Washer |
8 |
00005- |
|
16 |
956.16.1.4 |
1 |
小门 |
Door RH |
1 |
00005- |
|
17 |
956.16.1-15 |
1 |
右门框密封条 |
Seal |
1 |
00005- |
|
18 |
956.16.1.4.2 |
1 |
铰链 |
Hinge |
2 |
00005- |
|
19 |
956.16.1-1 |
1 |
左侧后玻璃 |
Glass |
1 |
00005- |
|
20 |
956.16.1-2 |
1 |
右侧后玻璃 |
Glass |
1 |
00005- |
|
21 |
956.16.1-3 |
1 |
后玻璃 |
Glass |
1 |
00005- |
|
22 |
B-J010020-00004 |
1 |
垫圈16 |
Washer |
4 |
00005- |
|
23 |
B-G008250-00005 |
1 |
螺钉M16ZnD |
Bolt |
4 |
00005- |
|
24 |
956.16.1-5 |
1 |
左前侧玻璃 |
Glass |
1 |
00005- |
|
25 |
W-09-00198 |
1 |
门锁|NBS502B |
Lock |
1对 |
00005- |
|
26 |
956.16.1.2 |
1 |
左门 |
Door-LH |
1 |
00005- |
|
27 |
956.16.1-14 |
1 |
左门框密封条 |
Seal |
1 |
00005- |
|
28 |
956.16.1.2.2 |
1 |
铰链 |
Hinge |
2 |
00005- |
|
29 |
956.16.1-4 |
1 |
前玻璃 |
Glass |
1 |
00005- |
|
30 |
956.16.1-8 |
1 |
前雨刷安装板 |
Wiper mounting plate |
1 |
00005- |
|
31 |
956.16.1-13 |
1 |
前雨刷安装板密封条 |
Seal |
1 |
00005- |
|
32 |
956.16.1.1 |
1 |
驾驶室骨架 |
Cab frame |
1 |
00005- |
|
注: 选装栏标注”R”符号件用于NAR30G-1,936俄罗斯车型。
十七、车身及附件
Vehicle Body and Accessory
