SINOMACH CHANGLIN 936X wheel loader parts catalog 35

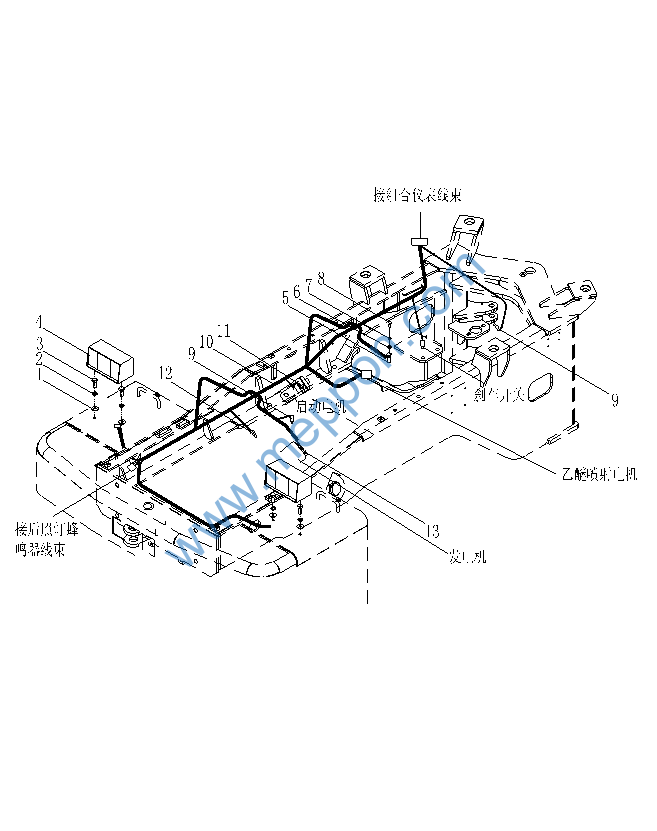

后车架线路总成（玉柴）Rear Vehicle Frame Circuitry（yuchai）
后车架线路总成（玉柴）Rear Vehicle Frame Circuitry（yuchai）
|
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
|
1 |
B-G00097B-00023 |
1 |
垫圈8ZnD |
Washer |
4 |
00005- |
|
|
2 |
B-G000930-00017 |
1 |
垫圈8 |
Washer |
4 |
00005- |
|
|
3 |
B-G057830-00143 |
1 |
螺栓M8X25ZnD |
Screw |
4 |
00005- |
|
|
4 |
W-05-00086 |
1 |
后组合灯|XHYJKJ24-202 |
Rear group lamp |
2 |
00005- |
|
|
5 |
W-06-00420 |
1 |
燃油传感器|RG2266型-M12 |
Oil pressure sensor |
1 |
00005- |
|
|
6 |
B-G00097B-00019 |
1 |
垫圈5ZnD |
Washer |
5 |
00005- |
|
|
7 |
B-G000930-00014 |
1 |
垫圈5 |
Washer |
5 |
00005- |
|
|
8 |
B-G008180-00020 |
1 |
螺钉M5X20ZnD |
Screw |
5 |
00005- |
|
|
9 |
W-06-00301 |
1 |
温度传感器|WDG1371 |
Nut |
2 |
00005- |
|
|
10 |
936.18A.2 |
1 |
后车架线束 |
Cab Harne |
1 |
00005- |
|
|
936.18C.1 |
1 |
后车架线束 |
Cab Harne |
1 |
00005- |
R |
|
|
11 |
B-Q020040-00002 |
1 |
罩28 |
Cover28 |
2 |
00005- |
|
|
12 |
W-06-00520 |
1 |
机油压力传感器|YG901C4 |
Engine oil pressure sensor |
1 |
00005- |
|
|
13 |
B-Q020040-00001 |
1 |
罩10 |
Cover 10 |
3 |
00005- |
|
注: 选装栏标注”R“符号件用于936配玉柴发动机的GOST车型。

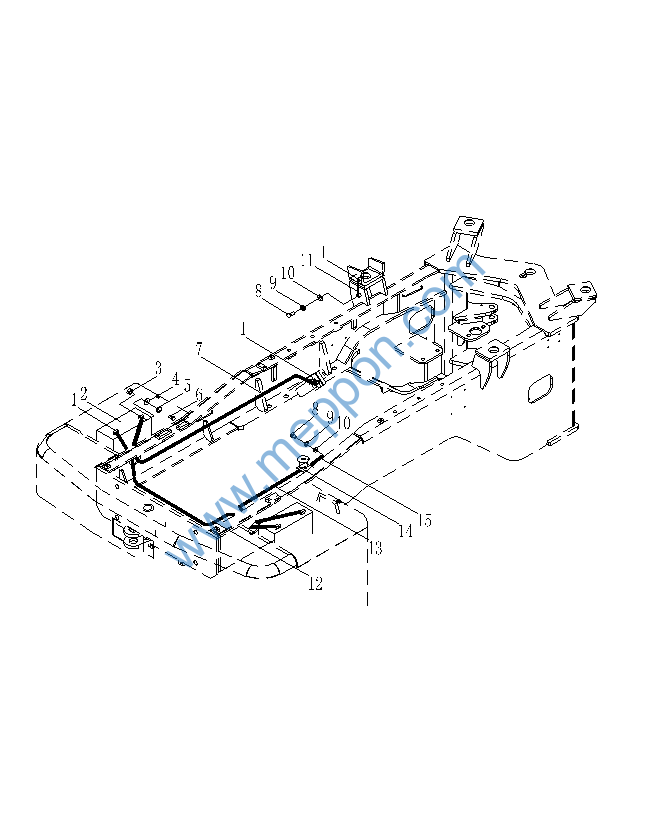

蓄电池线路总成
Battery Circuitry
蓄电池线路总成
Battery Circuitry
|
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
|
1 |
B-Q020040-00002 |
1 |
罩28 |
Cover28 |
8 |
00005- |
|
|
2 |
W-06-00474 |
1 |
蓄电池|6-QW-120MF |
Battery |
2 |
00005- |
|
|
W-06-00148 |
1 |
蓄电池|115E41R |
Battery |
2 |
00005- |
R |
|
|
3 |
B-G061700-00036 |
1 |
螺母M8ZnD |
Nut |
4 |
00005- |
|
|
4 |
B-G00097B-00023 |
1 |
垫圈8ZnD |
Washer |
4 |
00005- |
|
|
5 |
B-G000930-00017 |
1 |
垫圈8 |
Washer |
4 |
00005- |
|
|
6 |
B-G057830-00143 |
1 |
螺栓M8X25ZnD |
Screw |
4 |
00005- |
|
|
7 |
Z30.18.7 |
1 |
蓄电池接起动马达线 |
Cab Harne |
1 |
00005- |
|
|
8 |
B-G057830-00001 |
1 |
螺栓M10X16ZnD |
Screw |
2 |
00005- |
|
|
9 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
2 |
00005- |
|
|
10 |
B-G00097B-00002 |
1 |
垫圈10ZnD |
Washer |
2 |
00005- |
|
|
11 |
Z50E.18F.11 |
1 |
底板与后车架连接线 |
Cab Harne |
1 |
00005- |
|
|
12 |
Z30.18.10 |
1 |
蓄电池连接线 |
Cab Harne |
1 |
00005- |
|
|
13 |
Z30.18B.4 |
1 |
蓄电池接开关线 |
Cab Harne |
1 |
00005- |
|
|
14 |
W-11-00104 |
1 |
电源开关|K01K18-A |
Switch |
1 |
00005- |
|
|
15 |
Z30.18M.3 |
1 |
开关接地线 |
Cab Harne |
1 |
00005- |
|
注: 选装栏标注”R“符号件用于936配道依茨发动机的GOST车型。

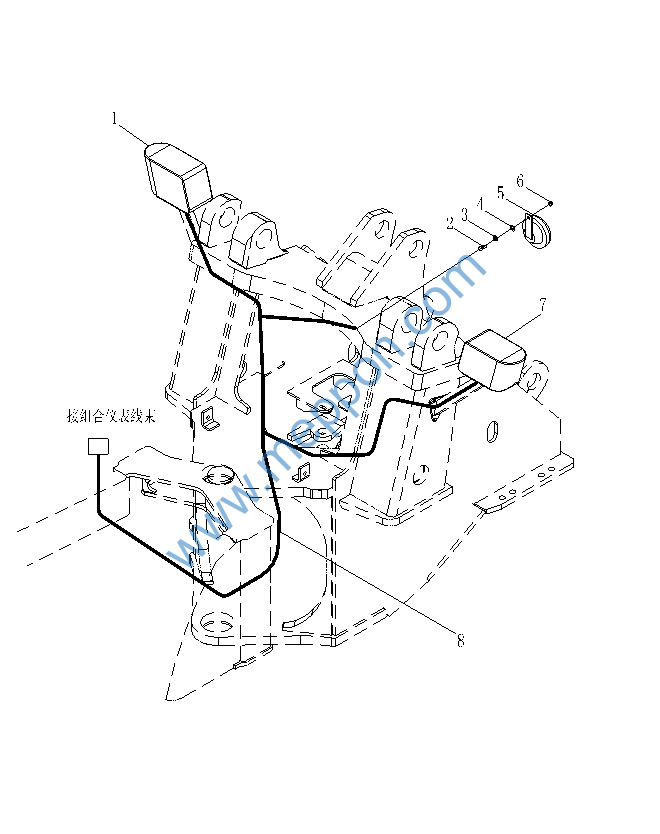

前车架线路总成
Front Vehicle Frame Circuitry
前车架线路总成
Front Vehicle Frame Circuitry
|
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
|
1 |
W-05-00079 |
1 |
左前组合大灯|QD230X110（L） |
Front Head lamps |
1 |
00005- |
|
|
2 |
B-G057830-00137 |
1 |
螺栓M8X16ZnD |
Screw |
2 |
00005- |
|
|
3 |
B-G00097B-00023 |
1 |
垫圈8ZnD |
Washer |
2 |
00005- |
|
|
4 |
B-G000930-00017 |
1 |
垫圈8 |
Washer |
2 |
00005- |
|
|
5 |
W-06-00053 |
1 |
喇叭|DL229G |
Horn |
2 |
00005- |
|
|
6 |
B-G061700-00036 |
1 |
螺母M8ZnD |
Nut |
1 |
00005- |
|
|
7 |
W-05-00080 |
1 |
右前组合大灯|QD230X110（R） |
Front Head lamps |
1 |
00005- |
|
|
8 |
Z30.18F.1 |
1 |
前车架线束 |
Cab Harne |
1 |
00005- |
|
注: 选装栏标注”R“符号件用于936配道依茨发动机的GOST车型。
