SINOMACH CHANGLIN 936X wheel loader parts catalog 37
*
空调系统(玉柴)Air Condition System(yuchai)
* 空调系统(玉柴)Air Condition System(yuchai)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
936.21-2 |
1 |
进水管φ16 |
Hose |
1 |
00005- |
|
2 |
B-Q020020-00004 |
1 |
箍90 |
hoop |
8 |
00005- |
|
3 |
Z30.16.4-16 |
1 |
出线圈36 |
Outlet loop |
2 |
00005- |
|
4 |
B-G057830-00034 |
1 |
螺栓M12X30ZnD |
Bolt |
4 |
00005- |
|
5 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
4 |
00005- |
|
6 |
B-G00097B-00004 |
1 |
垫圈12ZnD |
Washer |
4 |
00005- |
|
7 |
(空调自带) |
1 |
压缩机TL-508 |
compressor |
1 |
00005- |
|
8 |
936.21-1 |
1 |
出水管φ16 |
Hose |
1 |
00005- |
|
9 |
B-J088700-00012 |
1 |
喉箍d25 |
Clamp |
4 |
00005- |
|
10 |
(空调自带) |
1 |
蒸发器总成 |
evaporator |
1 |
00005- |
|
11 |
B-J088700-00017 |
1 |
喉箍d60 |
Clamp |
18 |
00005- |
|
12 |
(空调自带) |
1 |
风管φ50×650 |
pipeline |
2 |
00005- |
|
13 |
(空调自带) |
1 |
风管φ50×100 |
pipeline |
2 |
00005- |
|
14 |
(空调自带) |
1 |
风管φ50×500 |
pipeline |
2 |
00005- |
|
15 |
Z40E.21F-1 |
1 |
三通 |
tube |
2 |
00005- |
|
16 |
(空调自带) |
1 |
冷凝器总成 |
condenser |
1 |
00005- |
|
17 |
(空调自带) |
1 |
风管φ50×2800 |
pipeline |
1 |
00005- |
|
18 |
(空调自带) |
1 |
风管φ50×1600 |
pipeline |
1 |
00005- |
|
19 |
W-08-00171 |
1 |
空调器总成BKG08G |
Air-condition |
1 |
00005- |
|
20 |
(空调自带) |
1 |
高压软管L=2600 |
Hose |
1 |
00005- |
|
21 |
(空调自带) |
1 |
低压软管L=2500 |
Hose |
1 |
00005- |
|
22 |
(空调自带) |
1 |
高压软管L=1450 |
Hose |
2 |
00005- |
|
23 |
(空调自带) |
1 |
贮液器总成 |
oil storage |
1 |
00005- |
|
24 |
B-G057830-00128 |
1 |
螺栓M6X12ZnD |
Bolt |
2 |
00005- |
|
25 |
B-G000930-00015 |
1 |
垫圈6 |
Washer |
2 |
00005- |
|
26 |
B-G00097B-00021 |
1 |
垫圈6ZnD |
Washer |
2 |
00005- |
|
27 |
Z30.20-4 |
1 |
接头 |
tie-in |
1 |
00005- |
|
28 |
B-Q020710-00021 |
1 |
O型圈16X2.4 |
O-ring |
2 |
00005- |
|
29 |
Z30.20.4 |
1 |
接管 |
take-over |
2 |
00005- |
|
30 |
W-15-00051 |
1 |
球阀1/2″Q11F-16T |
Ball valve |
2 |
00005- |
|
31 |
Z50B.21-5 |
1 |
接头 |
tie-in |
2 |
00005- |
|
32 |
Z30E.19-3 |
1 |
接头 |
tie-in |
1 |
00005- |
|
33 |
Z30E.19.2 |
1 |
压缩机支架 |
bracket |
1 |
00005- |
|
34 |
Z30E.19-9 |
1 |
板 |
Plank |
1 |
00005- |
|
35 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
1 |
00005- |
|
36 |
B-G061700-00003 |
1 |
螺母M10ZnD |
Nut |
3 |
00005- |
|
37 |
B-G00097B-00002 |
1 |
垫圈10ZnD |
Washer |
8 |
00005- |
|
38 |
B-G000930-00001 |
1 |
垫圈10 |
condenser |
8 |
00005- |
|
39 |
B-G057830-00015 |
1 |
螺栓M10×40ZnD |
Washer |
2 |
00005- |
|
40 |
B-G057830-00006 |
1 |
螺栓M10X25ZnD |
Washer |
8 |
00005- |
|
41 |
Z30E.19-8 |
1 |
调整垫 |
Adjusting Washer |
1 |
00005- |
|
42 |
B-G057830-00003 |
螺栓M10X20ZnD |
Washer |
1 |
00005- |

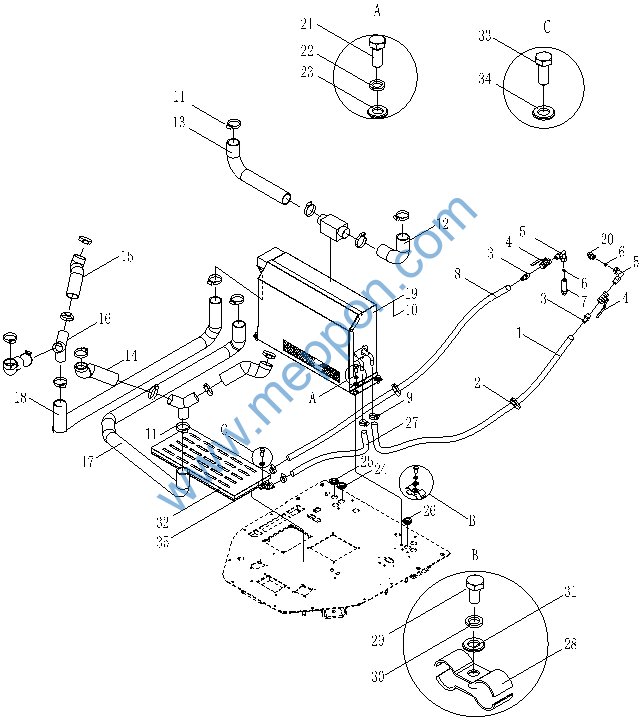

二十、暖风系统(加强型)
Warm Air Blower(fortified)
*
暖风系统(加强型)(道依茨)Warm Air Blower(fortified)(deutz)
*
暖风系统(加强型)(道依茨)Warm Air Blower(fortified)(deutz)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
936.22-2 |
1 |
连接水管φ16(暖风机-发动机) |
Hose |
1 |
00005- |
|
2 |
B-Q020020-00004 |
1 |
箍90 |
hoop |
4 |
00005- |
|
3 |
Z50B.21-5 |
1 |
接头 |
tie-in |
2 |
00005- |
|
4 |
W-15-00051 |
1 |
球阀1/2″Q11F-16T |
Ball valve |
2 |
00005- |
|
5 |
Z30.20.4 |
1 |
接管 |
take-over |
2 |
00005- |
|
6 |
B-Q020710-00021 |
1 |
O型圈16X2.4 |
O-ring |
2 |
00005- |
|
7 |
Z30E.19-3 |
1 |
接头 |
tie-in |
1 |
00005- |
|
8 |
936.22-1 |
1 |
连接水管φ16(发动机-脚踏板) |
Hose |
1 |
00005- |
|
9 |
B-J088700-00014 |
1 |
喉箍d32 |
Clamp |
4 |
00005- |
|
10 |
(暖风机自带) |
1 |
暖风机 |
warm air blower |
1 |
00005- |
|
11 |
B-J088700-00017 |
1 |
喉箍d60 |
Clamp |
16 |
00005- |
|
12 |
(暖风机自带) |
1 |
风管φ50×650 |
pipeline |
1 |
00005- |
|
13 |
(暖风机自带) |
1 |
风管φ50×750 |
pipeline |
1 |
00005- |
|
14 |
(暖风机自带) |
1 |
风管φ50×200 |
pipeline |
2 |
00005- |
|
15 |
(暖风机自带) |
1 |
风管φ50×400 |
pipeline |
2 |
00005- |
|
16 |
Z40E.21F-1 |
1 |
三通 |
tube |
2 |
00005- |
|
17 |
(暖风机自带) |
1 |
风管φ50×2200 |
pipeline |
1 |
00005- |
|
18 |
(暖风机自带) |
1 |
风管φ50×1700 |
pipeline |
1 |
00005- |
|
19 |
W-08-00181 |
1 |
暖风机总成BKG08H |
warm air blower |
1 |
00005- |
|
20 |
Z30.20-4 |
1 |
接头 |
tie-in |
1 |
00005- |
|
21 |
B-G057830-00034 |
1 |
螺栓M12X30ZnD |
Bolt |
4 |
00005- |
|
22 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
4 |
00005- |
|
23 |
B-G00097B-00004 |
1 |
垫圈12ZnD |
Washer |
4 |
00005- |
|
24 |
Z30.16.4-17 |
1 |
塞 |
Outlet loop |
2 |
00005- |
|
25 |
955.16-2 |
1 |
出线圈 |
Outlet loop |
1 |
00005- |
|
26 |
Z30.16.4-16 |
1 |
光线圈 |
Outlet loop |
2 |
00005- |
|
27 |
936.22-3 |
连接水管φ16(脚踏板-暖风机) |
Hose |
1 |
00005- |
||
28 |
Z30E.22-1 |
1 |
管夹 |
pipe clip |
2 |
00005- |
|
29 |
B-G057830-00003 |
1 |
螺栓M10×20ZnD |
Bolt |
1 |
00005- |
|
30 |
B-G00097B-00002 |
1 |
垫圈10ZnD |
Washer |
1 |
00005- |
|
31 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
1 |
00005- |
|
32 |
(暖风机自带) |
1 |
踏脚暖气片 |
radiator |
1 |
00005- |
|
33 |
B-G057830-00139 |
1 |
螺栓M8×20ZnD |
Bolt |
2 |
00005- |
|
34 |
B-Q020490-00023 |
1 |
垫圈8 |
Washer |
2 |
00005- |
|
35 |
956.22C-3 |
1 |
踏脚暖气片垫 |
rubber gasket |
1 |
00005- |
|
