SINOMACH CHANGLIN 936X wheel loader parts catalog RU 01
目 录
каталог
936.1 发动机系统 Система двигателя 3
936.1A 发动机系统 Система двигателя 6
936.2 液力变矩器系统 Система гидропреобразователя момента 9
936.2.2 液力变矩器 (一) Гидропреобразователь момента (1) 12
936.2.2 液力变矩器 (二) Гидропреобразователь момента (2) 14
936.2.2 液力变矩器 (三) Гидропреобразователь момента (3) 16
936.2.2 液力变矩器 (四) Гидропреобразователь момента (4) 18
936.2.2 液力变矩器 (五) Гидропреобразователь момента (5) 20
Z30E.3 主传动轴 Главный приводной вал 22
936.4A 变速箱体及附件 Корпус КПП и комплектующий узел 24
Z30E.4A.1 前进/倒退档轴总成 Вал передачи для движения вперед/передачи заднего хода в сборе 27
Z30E.4.2 倒档轴总成 Вал передачи заднего хода в сборе 29
Z30E.4.3 中间轴总成 Промежуточный вал в сборе 31
Z30E.4.4 二、三档轴总成 Вал второй и третьей ной передачи в сборе 33
Z30E.4.5 一档总成 Первая передача в сборе 35
936.4.8 输出轴总成 Выходной вал в сборе 37
Z30.4.12A 分配阀总成 Распределительный клапан в сборе 39
Z30E.4.13 档位阀总成 Клапан передачи в сборе 41
Z30.4.13 档位阀 Клапан передач 43
956.4.7 滤清器总成 Фильтр в сборе 46
Z30E.5 前传动轴 (一) Передний приводный вал (I) 48
Z30E.5 前传动轴 (二) Передний приводный вал (II) 50
Z30H.6B.1A 轮辋总成 Обод в сборе 57
Z30E.6.2 前桥主传动 Ведущий привод переднего моста 59
Z30E.6.2 前桥主传动 Ведущий привод переднего моста 62
Z30.6.3B 制动器总成 Тормоз в сборе 64
Z30E.7 后传动轴 Задний приводной вал 66
936.8 后桥 (一) Задний мост (1) 68
936.8 后桥 (二) Задний мост (2) 70
936.8 后桥 (二) Задний мост (2) 73
Z30.8E.1 后桥主传动 Ведущий привод заднего моста 75
Z30.8E.1 后桥主传动 Ведущий привод заднего моста 78
936.9/936.9A 制动系统 Тормозная система 80
936.9/936.9A 制动系统 Тормозная 83
936.10 转向系统 (一) Поворотная система (1) 85
936.10 转向系统 (二) Поворотная система (2) 88
936.10.2 右转向油缸 Рулевой цилиндр правый 90
936.10.1 左转向油缸 Рулевой цилиндр левый 90
936.11 紧急制动系统 Аварийное торможение 92
936.13 (31.G0) 工作装置 Рабочее устройство 103
* 936.13A 加长臂工作装置 Рабочее устройство удлиненной стрелы 103
* 936.31.G1 通用抓具 Захватка общего назначения 105
936.14 工作液压系统 (两联) (一) Гидросистема (двойная) (1) 107
936.14 工作液压系统 (两联) (一) Гидросистема (двойная) (1) 110
936.14 工作液压系统 (两联) (二) Гидросистема (двойная) (2) 112
* 936.14B 工作液压系统 (高卸) Гидросистема (высокой разгрузки) 112
936.14 工作液压系统 (两联) (三) Гидросистема (двойная) (3) 114
Z30E.14M.7 举升油缸 Цилиндр подъема 116
936.14.17 转斗油缸 Цилиндр поворачивания ковша 118
* 936.14B.1 转斗油缸 (加长臂) Цилиндр поворачивания ковша (удлиненной стрелы) 118
* 936.14A 工作液压系统 (三路) Гидросистема (трехконтурная) 123
* Z30E.34T 工作液压系统 (配爪) Гидросистема (комплектующая захватка) 125
** Z30E.34U 工作液压系统 (加长臂配爪) Гидросистема (комплектующая захватка к удлиненной стреле) 125
* Z30E.34T.1 夹爪油缸 Гидроцилиндр захватки 128
936.16 驾驶室总成 (一) Кабина в сборе (1) 130
936.16 驾驶室总成 (二) Кабина в сборе (2) 132
936.16 驾驶室总成 (三) Кабина в сборе (3) 138
936.17 车身及附件 Кузов и арматура 140
936.17 车身及附件 Кузов и арматура 143
936.18B 电气系统 Электросистема 145
* 936.21 空调系统 Система кондиционирования 149
* 936.22 暖风系统(道依茨) Отопительная система (DEUTZ) 152
*936.22A 暖风系统(玉柴) Отопительная система (YC) 155
注:* 表示有选配性
Примечание: Звездочка «*» – опция.

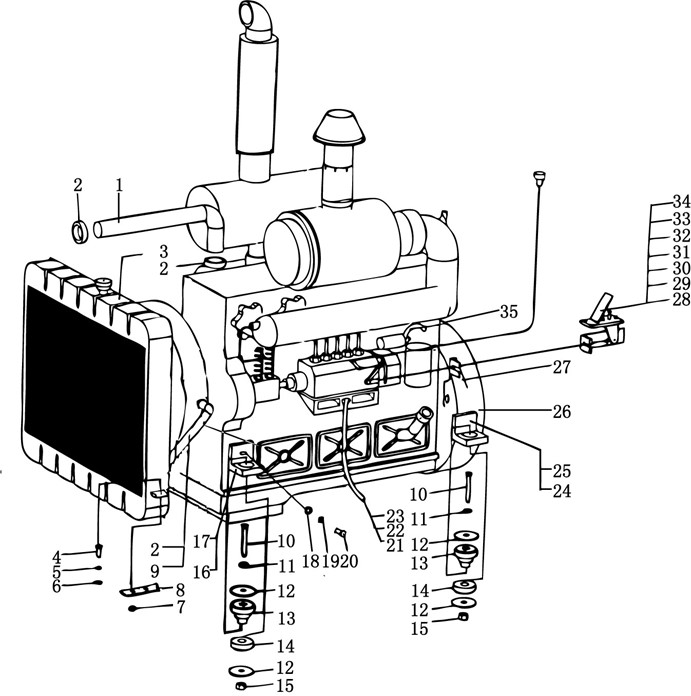

936.1 发动机系统 Система двигателя
936.1 发动机系统 Система двигателя
序号 Номер |
零 件 代 号 Обозначения |
版本 Версия. |
名 称 Наименовани |
数量 Кол. |
适用车号 Сфера применения |
选装 По заказу |
|
1 |
1 |
柴油机出水管 (柴油机附件) |
Отыводящая труба дизеля (комплектующий узел к дизелю) |
1 |
9360005- |
||
2 |
1 |
喉箍 (柴油机附件) |
Хомут (комплектующий узел к дизелю) |
4 |
9360005- |
||
3 |
W-08-00158 |
1 |
水箱散热器总成|CL936 |
Водяной радиатор в сборе|CL936 |
1 |
9360005- |
|
4 |
B-G057830-00062 |
1 |
螺栓 M14×45 ZnD |
Болт M14×45 ZnD |
4 |
9360005- |
|
5 |
B-G000930-00005 |
1 |
垫圈14 |
Шайба14 |
4 |
9360005- |
|
6 |
B-G00097B-00006 |
1 |
垫圈 14 ZnD |
Шайба14 ZnD |
4 |
9360005- |
|
7 |
B-G061700-00010 |
1 |
螺母 M14 ZnD |
ГайкаM14 ZnD |
2 |
9360005- |
|
8 |
936.1-1 |
1 |
水箱机油散热器弹性垫 |
Упругая прокладка радиатора машинного масла водяного бака |
2 |
9360005- |
|
9 |
936.1-2A |
1 |
柴油机进水管 |
Маслоподводящая труба дизеля |
1 |
9360005- |
|
10 |
B-G057850-00035 |
1 |
螺栓 M22×1.5×130-10.9 ZnD |
БолтM22×1.5×130-10.9 |
4 |
9360005- |
|
11 |
B-G000930-00009 |
1 |
垫圈 22 |
Шайба22 |
8 |
9360005- |
|
12 |
Z30.1-10 |
1 |
垫圈 |
Шайба |
4 |
9360005- |
|
13 |
Z30.1.2.1 |
1 |
缓冲座 |
Буферный блок |
4 |
9360005- |
|
14 |
Z30.1.2-1 |
1 |
缓冲橡胶 |
Резиновый буфер |
4 |
9360005- |
|
15 |
B-G061710-00018 |
1 |
螺母M22×1.5 ZnD |
ГайкаM22×1.5 ZnD |
4 |
9360005- |
|
16 |
936.1.3 |
1 |
前右支座 |
Передний правый держатель |
1 |
9360005- |
|
17 |
936.1.2 |
1 |
前左支座 |
Передний левый держатель |
1 |
9360005- |
|
18 |
B-G000930-00007 |
1 |
垫圈18 |
Шайба 18 |
6 |
9360005- |
|
19 |
B-G00097B-00024 |
1 |
垫圈18ZnD |
Шайба 18ZnD |
6 |
9360005- |
|
20 |
B-G057830-00088 |
1 |
螺栓M18×40ZnD |
БолтM18×40ZnD |
6 |
9360005- |
|
21 |
1 |
柴油机进油管 (柴油机附件) |
Маслоподводящая труба дизеля (комплектующий узел к дизелю) |
1 |
9360005- |
||
22 |
B-J009990-00001 |
1 |
螺栓M14×1.5×32 |
БолтM14×1.5×32 |
2 |
9360005- |
|
23 |
B-J010020-00003 |
1 |
垫圈14 |
Шайба 14 |
4 |
9360005- |
|
24 |
936.1.1 |
1 |
后左支座 |
Задний левый держатель |
1 |
9360005- |
|
25 |
936.1.4 |
1 |
后右支座 |
Задний правый держатель |
1 |
9360005- |
|
26 |
W-02-00245 |
1 |
柴油机TD226B-6IG15 |
Дизель TD226B-6IG15 |
1 |
9360005- |
|
27 |
1 |
油门软轴支架 (柴油机附件) |
Кронштейн мягкой оси акселератора (комплектующий узел к дизелю) |
1 |
9360005- |
||
28 |
B-G000930-00015 |
1 |
垫圈6 |
Шайба6 |
5 |
9360005- |
|
29 |
B-G00097B-00021 |
1 |
垫圈6 ZnD |
Шайба6 ZnD |
7 |
9360005- |
|
30 |
B-G061700-00034 |
1 |
螺母M6 ZnD |
ГайкаM6 ZnD |
5 |
9360005- |
|
31 |
936.1.5 |
1 |
油门软轴 |
Гибкий вал акселератора |
1 |
9360005- |
|
32 |
Z30.1A.1 |
1 |
球铰接头 |
Шариковое шарнирное соединение |
2 |
9360005- |
|
33 |
B-G057830-00132 |
1 |
螺栓M6×25 ZnD |
БолтM6×25 ZnD |
3 |
9360005- |
|
34 |
W-02-00068 |
1 |
油门踏板YT-75 |
Газовая педальYT-75 |
1 |
9360005- |
|
35 |
1 |
柴油机回油管 (柴油机附件) |
Откачивающая труба дизеля (комплектующий узел к дизелю) |
1 |
9360005- |
||
|

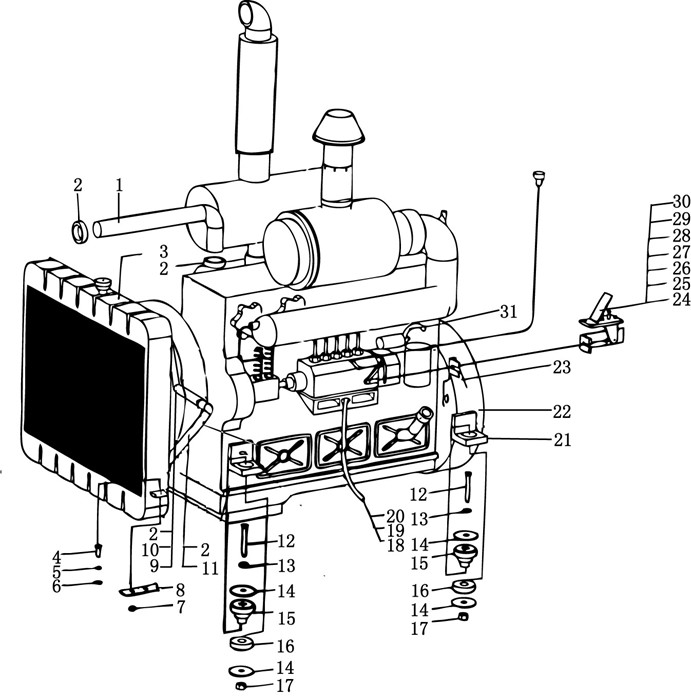

936.1A 发动机系统 Система двигателя
