SINOMACH CHANGLIN 936X wheel loader parts catalog RU 05
936.4A 变速箱体及附件 Корпус КПП и комплектующий узел
序号 Номер |
零 件 代 号 Обозначения |
版本 Версия. |
名 称 Наименовани |
数量 Кол. |
适用车号 Сфера применения |
选装 По заказу |
|
1 |
B-G057830-00010 |
1 |
螺栓M10×30 ZnD |
Болт M10×30 ZnD |
24 |
9360005- |
|
2 |
B-G000930-00001 |
1 |
垫圈10 |
Шайба 10 |
28 |
9360005- |
|
3 |
B-G001180-00001 |
1 |
销A10×35 |
Штифт A10×35 |
2 |
9360005- |
|
4 |
Z30E.4-5 |
1 |
箱盖 |
Крышка |
1 |
9360005- |
|
5 |
Z30E.4-4 |
1 |
纸垫 |
Бумажная шайба |
1 |
9360005- |
|
6 |
B-G008250-00003 |
1 |
吊环螺钉M20 ZnD |
Винт M20 ZnD |
1 |
9360005- |
|
7 |
Z30E.4-1 |
1 |
箱体 |
Корпус бака |
1 |
9360005- |
|
8 |
Z30.4.16-3 |
1 |
外盖 |
Внешняя крышка |
1 |
9360005- |
|
9 |
B-G00895A-00001 |
1 |
挡圈 40 |
Лабиринт40 |
1 |
9360005- |
|
10 |
Z30.4.16.1 |
1 |
过滤盘 |
Фильтрующий диск |
1 |
9360005- |
|
11 |
B-Q020710-00064 |
1 |
O形密封圈40×3.5 |
O-образное кольцо 40×3.5 |
1 |
9360005- |
|
12 |
Z30.4.16-2 |
1 |
杯盖 |
Чашечная крышка |
1 |
9360005- |
|
13 |
Z30.4.16-1 |
1 |
通气杯 |
Вентиляционная стакан |
1 |
9360005- |
|
14 |
B-J010020-00010 |
1 |
垫圈30 |
Шайба 30 |
1 |
9360005- |
|
15 |
B-J010020-00006 |
1 |
垫圈20 |
Шайба 20 |
6 |
9360005- |
|
16 |
Z30.4M.1.1 |
1 |
管接头 |
Корпус разъема |
3 |
9360005- |
|
17 |
B-J088700-00014 |
1 |
喉箍d32 |
Хомут d32 |
6 |
9360005- |
|
18 |
Z30E.4.14-2 |
1 |
输油胶管Φ16×330 |
Резиновая труба для перекачки топлива Φ16×330 |
1 |
9360005- |
|
19 |
Z30E.4.12-6 |
1 |
盖 |
Крышка |
1 |
9360005- |
|
20 |
Z30E.4.12-2 |
1 |
油尺 |
Маслощуп |
1 |
9360005- |
|
21 |
Z30E.4.12-7 |
1 |
垫 |
Шайба |
1 |
9360005- |
|
22 |
Z30E.4.12-1 |
1 |
接头 |
Разьем |
1 |
9360005- |
|
23 |
Z30E.4.12-4 |
1 |
钢管60×3.5 |
Стальная труба 60×3.5 |
1 |
9360005- |
|
24 |
B-G057830-00010 |
1 |
螺栓M10×30 ZnD |
Болт M10×30 ZnD |
4 |
9360005- |
|
25 |
Z30E.4.12-5 |
1 |
钢管60×3.5 |
Стальная труба 60×3.5 |
1 |
9360005- |
|
26 |
Z30E.4.12-3 |
1 |
法兰 |
Фланец |
1 |
9360005- |
|
27 |
B-Q020710-00091 |
1 |
O形密封圈 70×3.1 |
O-образное кольцо 70×3.1 |
1 |
9360005- |
|
28 |
B-J010020-00008 |
1 |
垫圈24 |
Шайба 24 |
1 |
9360005- |
|
29 |
B-J010000-00010 |
1 |
螺塞M24×1.5 ZnD |
Пробка M24×1.5 ZnD |
1 |
9360005- |
|
30 |
Z30.4.17-3 |
1 |
管接头 |
Корпус разъема |
3 |
9360005- |
|
31 |
Z30E.4.14-1 |
1 |
冷却油分流器 |
Рассекатель охлаждающего масла |
1 |
9360005- |
|
32 |
B-G00097B-00023 |
1 |
垫圈8ZnD |
Шайба 8ZnD |
3 |
9360005- |
|
33 |
B-G000930-00017 |
1 |
垫圈8 |
Шайба 8 |
3 |
9360005- |
|
34 |
B-G061720-00004 |
1 |
螺母M16 ZnD |
Гайка M16 ZnD |
4 |
9360005- |
|
35 |
B-G061700-00014 |
1 |
螺母M16 ZnD |
Гайка M16 ZnD |
4 |
9360005- |
|
36 |
B-G00097B-00008 |
1 |
垫圈16ZnD |
Шайба 16ZnD |
4 |
9360005- |
|
37 |
B-G057820-00087 |
1 |
螺栓M16×70 ZnD |
Болт M16×70 ZnD |
4 |
9360005- |
|
38 |
Z30E.4.14-4 |
1 |
输油胶管Φ16×520 |
Резиновая труба для перекачки топлива Φ16×520 |
1 |
9360005- |
|
39 |
Z30E.4.14-3 |
1 |
输油胶管Φ16×610 |
Резиновая труба для перекачки топливаΦ16×610 |
1 |
9360005- |
|
40 |
B-G057830-00151 |
1 |
螺栓M8×50 ZnD |
БолтM8×50 ZnD |
3 |
9360005- |
|
41 |
B-J010020-00009 |
1 |
垫圈27 |
Шайба27 |
1 |
9360005- |
|
42 |
936.2-2 |
1 |
接头 |
Разьем |
1 |
9360005- |
|
43 |
B-J009990-00016 |
1 |
螺栓M20x1.5×38ZnD |
БолтM20x1.5×38ZnD |
3 |
9360005- |
|
|

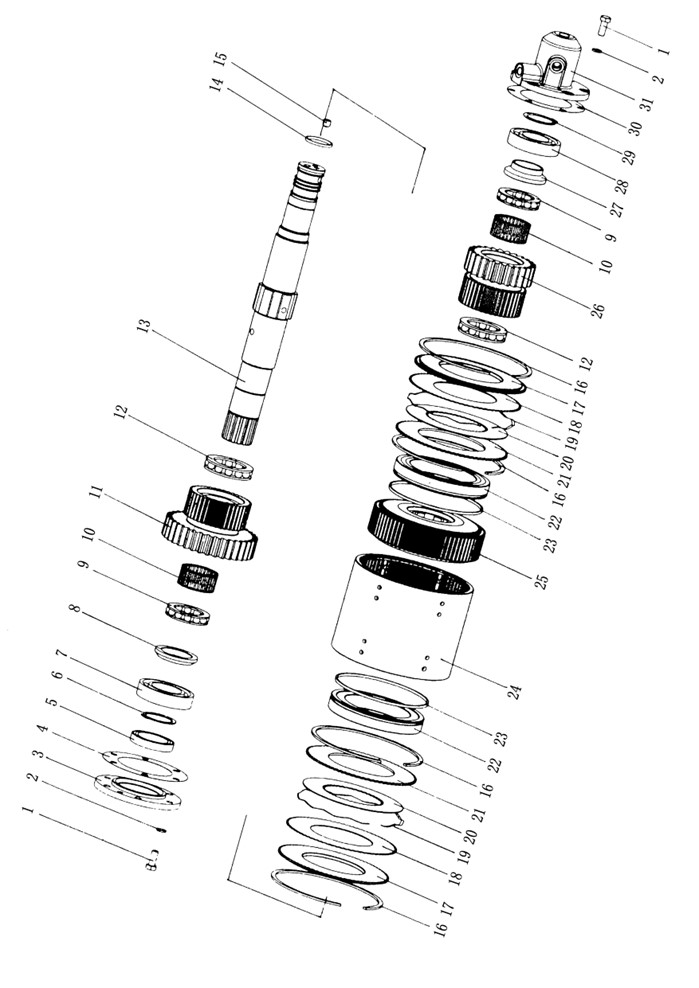

Z30E.4A.1 前进/倒退档轴总成 Вал передачи для движения вперед/передачи заднего хода в сборе
Z30E.4A.1 前进/倒退档轴总成 Вал передачи для движения вперед/передачи заднего хода в сборе
序号 Номер |
零 件 代 号 Обозначения |
版本 Версия. |
名 称 Наименовани |
数量 Кол. |
适用车号 Сфера применения |
选装 По заказу |
|
1 |
B-G057830-00006 |
1 |
螺栓M10×25 ZnD |
Болт M10×25 ZnD |
12 |
9360005- |
|
2 |
B-G000930-00001 |
1 |
垫圈10 |
Шайба 10 |
12 |
9360005- |
|
3 |
Z30.4.1-15 |
1 |
轴承盖 |
Крышка подшипника |
1 |
9360005- |
|
4 |
Z30.4.1-14 |
1 |
垫 |
Шайба |
1 |
9360005- |
|
5 |
W-15-00114 |
1 |
密封圈AE2857E0 (NOK) |
Уплотлительное кольцо AE2857E0 (NOK) |
1 |
9360005- |
|
6 |
B-G00894A-00017 |
1 |
挡圈50 |
Лабиринт 50 |
1 |
9360005- |
|
7 |
B-G002760-00019 |
1 |
滚动轴承6210 |
Подшипник качания 6210 |
1 |
9360005- |
|
8 |
Z30E.4.1-2 |
1 |
轴承隔套 |
Отсечная втулка подшипника |
1 |
9360005- |
|
9 |
B-G003010-00002 |
1 |
轴承8110 |
Подшипник 8110 |
2 |
9360005- |
|
10 |
W-03-00007 |
1 |
轴承9243/55 |
Подшипник 9243/55 |
2 |
9360005- |
|
11 |
Z30E.4.1-3 |
1 |
前进档齿轮 |
Шестерня передачи для движения вперед |
1 |
9360005- |
|
12 |
B-G003010-00003 |
1 |
轴承8111 |
Подшипник 8111 |
2 |
9360005- |
|
13 |
Z30E.4.1-1 |
1 |
进退档轴 |
Вал передачи для движения вперед и передачи заднего хода |
1 |
9360005- |
|
14 |
Z30.4.1-19 |
1 |
油封环 |
Кольцо сальника |
4 |
9360005- |
|
15 |
B-G000780-00006 |
1 |
螺钉M12×12 |
Винт M12×12 |
2 |
9360005- |
|
16 |
Z30.4.1-16 |
1 |
挡圈 |
Лабиринт |
4 |
9360005- |
|
17 |
Z30.4.1-11 |
1 |
盖板 |
Перекрышка |
2 |
9360005- |
|
18 |
Z30.4.1-4 |
1 |
主动片 |
Ведущая планка |
16 |
9360005- |
|
19 |
Z30.4.1-6 |
1 |
波形弹簧 |
Гофрированная пружина |
32 |
9360005- |
|
20 |
Z30.4.1-5 |
1 |
从动片 |
Ведомая планка |
16 |
9360005- |
|
21 |
Z30.4.1-9 |
1 |
压板 |
Прижим |
2 |
9360005- |
|
22 |
Z30.4.1-8A |
1 |
活赛 |
Поршень |
2 |
9360005- |
|
23 |
Z30.4.1-22B |
1 |
油封环 |
Кольцо сальника |
2 |
9360005- |
|
24 |
Z30.4.1-10 |
1 |
齿圈 |
Обод |
1 |
9360005- |
|
25 |
Z30.4.1-7A |
1 |
缸体 |
Корпус цилиндра |
1 |
9360005- |
|
26 |
Z30E.4A.1-1 |
1 |
倒档齿轮 |
Шестерня передачи заднего хода |
1 |
9360005- |
|
27 |
Z30E.4.1-5 |
1 |
轴承隔套 |
Отсечная втулка подшипника |
1 |
9360005- |
|
28 |
B-G002760-00018 |
1 |
轴承6209 |
Подшипник 6209 |
1 |
9360005- |
|
29 |
B-G00894A-00015 |
1 |
挡圈45 |
Лабиринт 45 |
1 |
9360005- |
|
30 |
Z30E.4.1-7 |
1 |
垫 |
Шайба |
1 |
9360005- |
|
31 |
Z30E.4.1-6 |
1 |
轴承盖 |
Крышка подшипника |
1 |
9360005- |

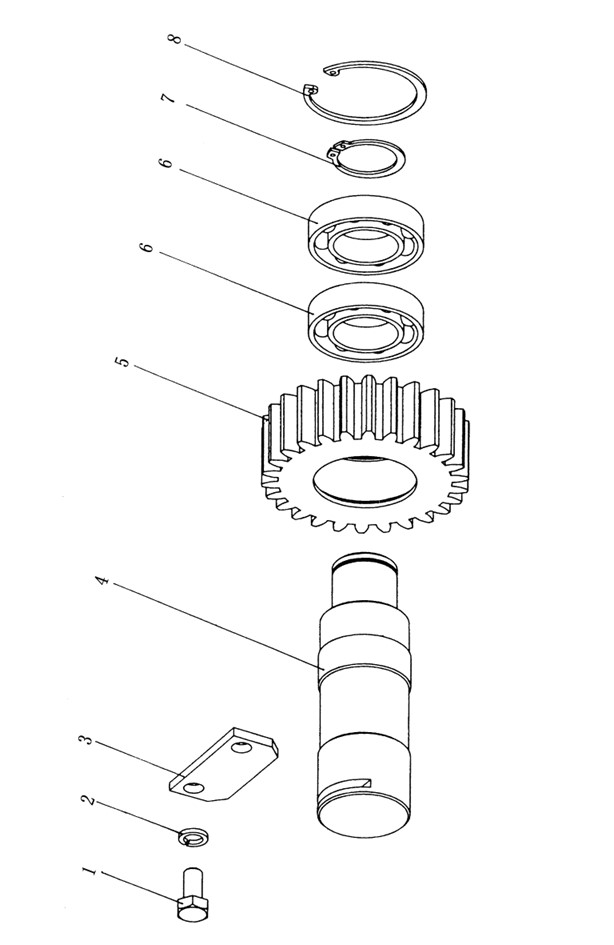

Z30E.4.2 倒档轴总成 Вал передачи заднего хода в сборе
Z30E.4.2 倒档轴总成 Вал передачи заднего хода в сборе
序号 Номер |
零 件 代 号 Обозначения |
版本 Версия. |
名 称 Наименовани |
数量 Кол. |
适用车号 Сфера применения |
选装 По заказу |
|
1 |
B-G057830-00003 |
1 |
螺栓M10×20 ZnD |
Болт M10×20 ZnD |
2 |
9360005- |
|
2 |
B-G000930-00001 |
1 |
垫圈10 |
Шайба 10 |
2 |
9360005- |
|
3 |
Z30.4.9-1 |
1 |
轴端挡板 |
Щит конца вала |
1 |
9360005- |
|
4 |
Z30E.4.2-1 |
1 |
倒档轴 |
Вал передачи заднего хода |
1 |
9360005- |
|
5 |
Z30.4.9-3 |
1 |
倒档齿轮 |
Шестерня передачи заднего хода |
1 |
9360005- |
|
6 |
B-G002760-00005 |
1 |
轴承6007 |
Подшипник 6007 |
2 |
9360005- |
|
7 |
B-G00894A-00013 |
1 |
挡圈35 |
Лабиринт 35 |
1 |
9360005- |
|
8 |
B-G00893A-00010 |
1 |
挡圈62 |
Лабиринт 62 |
1 |
9360005- |
|
|
