SINOMACH CHANGLIN 936X wheel loader parts catalog RU 07

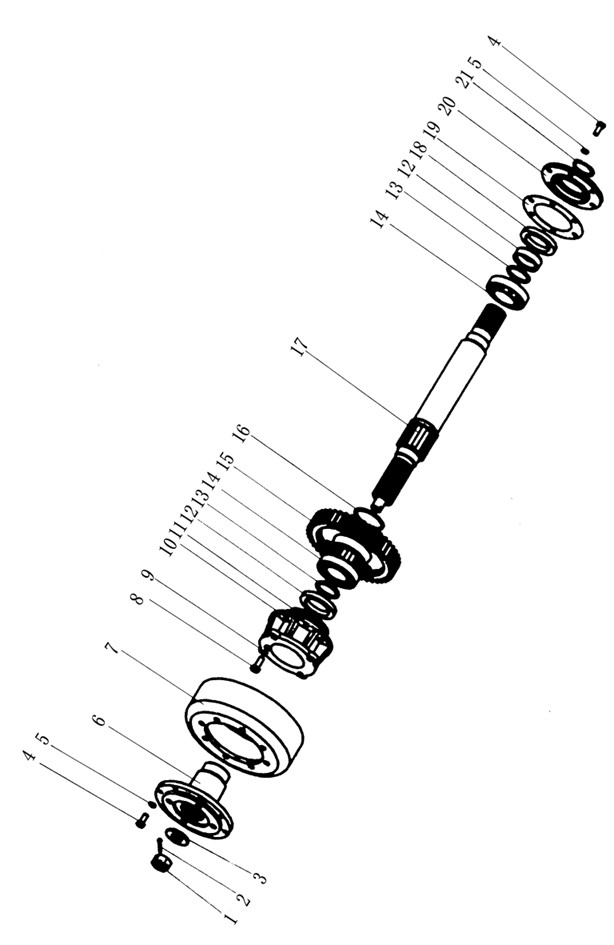

936.4.8 输出轴总成 Выходной вал в сборе
936.4.8 输出轴总成 Выходной вал в сборе
序号 Номер |
零 件 代 号 Обозначения |
版本 Версия. |
名 称 Наименовани |
数量 Кол. |
适用车号 Сфера применения |
选装 По заказу |
|
1 |
B-Q020430-00002 |
1 |
螺母M24×1.5 ZnD |
Гайка M24×1.5 ZnD |
1 |
9360005- |
|
2 |
B-G000910-00049 |
1 |
销5×45ZnD |
Штифт 5×45ZnD |
1 |
9360005- |
|
3 |
Z30.4.7A-1 |
1 |
垫圈 |
Шайба |
1 |
9360005- |
|
4 |
B-G057830-00006 |
1 |
螺栓M10×25 ZnD |
Болт M10×25 ZnD |
22 |
9360005- |
|
5 |
B-G000930-00001 |
1 |
垫圈10 |
Шайба 10 |
22 |
9360005- |
|
6 |
Z30E.4.6-1 |
1 |
输出法兰 |
Выходной фланец |
1 |
9360005- |
|
7 |
W-18-00056 |
1 |
制动器DXF.2-30E |
Тормоз DXF.2-30E |
1 |
9360005- |
|
8 |
B-G057830-00034 |
1 |
螺栓M12×30 ZnD |
Болт M12×30 ZnD |
4 |
9360005- |
|
9 |
B-G000930-00003 |
1 |
垫圈12 |
Шайба12 |
4 |
9360005- |
|
10 |
Z30E.4.6-2 |
1 |
轴承座 |
Опора подшипника |
1 |
9360005- |
|
11 |
Z30E.4.6-5 |
1 |
纸垫 |
Бумажная шайба |
1 |
9360005- |
|
12 |
W-15-00113 |
1 |
密封圈AE3409 A0 (NOK) |
Уплотнительное кольцо AE3409 A0 (NOK) |
2 |
9360005- |
|
13 |
B-Q020710-00084 |
1 |
O形圈60×5.7 |
O-образное кольцо 60×5.7 |
2 |
9360005- |
|
14 |
B-G002970-00018 |
1 |
滚动轴承32211 |
Подшипник качения 32211 |
2 |
9360005- |
|
15 |
Z30E.4.6-3 |
1 |
输出齿轮 |
Выходная шестерня |
1 |
9360005- |
|
16 |
B-G00894A-00021 |
1 |
挡圈72 |
Лабиринт 72 |
1 |
9360005- |
|
17 |
Z30E.4.6-4 |
1 |
输出轴 |
Выходная ось |
1 |
9360005- |
|
18 |
Z30.4.7-6 |
1 |
套 |
Втулка |
1 |
9360005- |
|
19 |
Z30.4.7-7 |
1 |
垫 |
Шайба |
1 |
9360005- |
|
20 |
Z30.4.7-8 |
1 |
轴承盖 |
Крышка подшипника |
1 |
9360005- |
|
21 |
B-G00894A-00017 |
1 |
挡圈50 |
Лабиринт 50 |
1 |
9360005- |
|
|

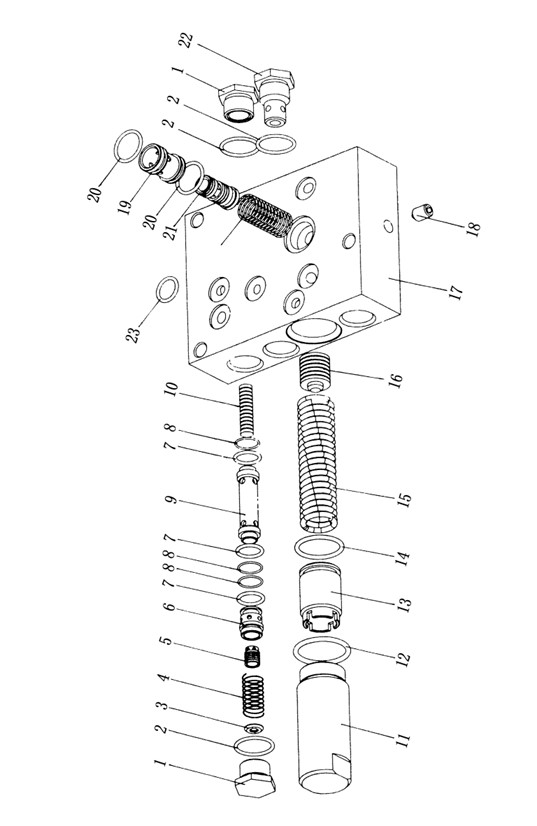

Z30.4.12A 分配阀总成 Распределительный клапан в сборе
Z30.4.12A 分配阀总成 Распределительный клапан в сборе
序号 Номер |
零 件 代 号 Обозначения |
版本 Версия. |
名 称 Наименовани |
数量 Кол. |
适用车号 Сфера применения |
选装 По заказу |
|
1 |
Z30.4.12-12 |
1 |
固定螺钉 |
Винт |
5 |
9360005- |
|
2 |
B-Q020710-00042 |
1 |
O形密封圈25×2.4 |
O-образное кольцо 25×2.4 |
6 |
9360005- |
|
3 |
Z30.4.12-11 |
1 |
弹簧座 |
Чашка пружины |
5 |
9360005- |
|
4 |
Z30.4.12-10 |
1 |
弹簧 |
Пружина |
5 |
9360005- |
|
5 |
Z30.4.12-8 |
1 |
单向阀 |
Невозвратный клапан |
5 |
9360005- |
|
6 |
Z30.4.12-9 |
1 |
单向阀套 |
Втулка невозвратного клапана |
5 |
9360005- |
|
7 |
B-Q020710-00024 |
1 |
O形密封圈16×2.4 |
O-образное кольцо 16×2.4 |
11 |
9360005- |
|
8 |
B-Q020710-00001 |
1 |
挡圈A16×12 |
Лабиринт A16×12 |
11 |
9360005- |
|
9 |
Z30.4.12-7 |
1 |
液动阀套 |
Втулка клапана набегания потока |
3 |
9360005- |
|
10 |
Z30.4.12-6 |
1 |
阀芯 |
Сердечние клапана |
3 |
9360005- |
|
11 |
Z30.4.12-13 |
1 |
液流阀阀罩 |
Головка клапана для клапаны сокодвижения |
1 |
9360005- |
|
12 |
B-Q020710-00056 |
1 |
O形密封圈35×3.5 |
O-образное кольцо 35×3.5 |
1 |
9360005- |
|
13 |
Z30.4.12-3 |
1 |
液流阀阀套 |
Втулка резервуарного клапана |
1 |
9360005- |
|
14 |
B-Q020710-00047 |
1 |
O形密封圈30×3.1 |
O-образное кольцо 30×3.1 |
1 |
9360005- |
|
15 |
Z30.4.12-2 |
1 |
弹簧 |
Пружина |
1 |
9360005- |
|
16 |
Z30.4.12-4 |
1 |
液流阀阀芯 |
Сердцевина клапана потока |
1 |
9360005- |
|
17 |
Z30.4.12-1 |
1 |
阀体 |
Корпус клапана |
1 |
9360005- |
|
18 |
W-10-00008 |
1 |
螺钉Z1/8″×12 |
Винт Z1/8″×12 |
2 |
9360005- |
|
19 |
Z30.4.12-14 |
1 |
阀套 |
Втулка |
1 |
9360005- |
|
20 |
B-Q020710-00033 |
1 |
O形密封圈22×2.4 |
O-образное кольцо 22×2.4 |
2 |
9360005- |
|
21 |
Z30.4.12-15 |
1 |
阀芯 |
Сердечние клапана |
1 |
9360005- |
|
22 |
Z30.4.12-5 |
1 |
固定螺钉 |
Винт |
1 |
9360005- |
|
23 |
B-Q020710-00029 |
1 |
O形密封圈20×2.4 |
O-образное кольцо 20×2.4 |
6 |
9360005- |
|
24 |
Z30.4.12-16 |
1 |
弹簧 |
Пружина |
1 |
9360005- |
|
|

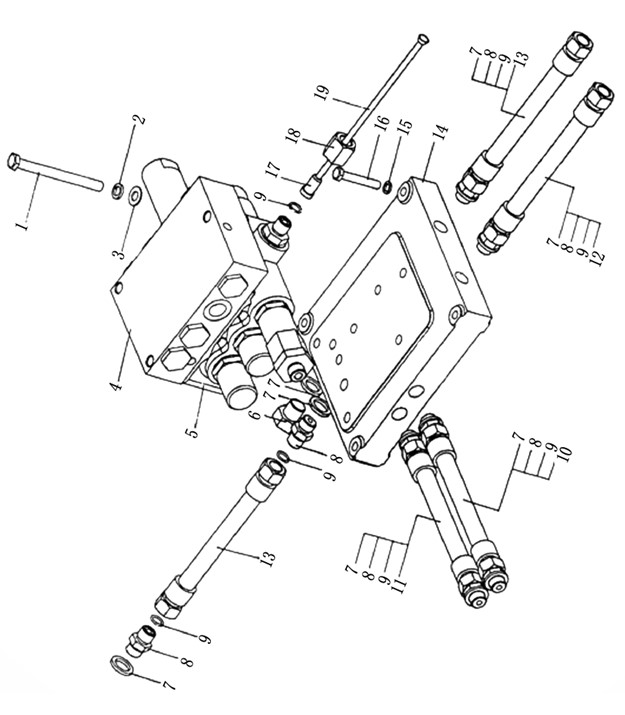

Z30E.4.13 档位阀总成 Клапан передачи в сборе
Z30E.4.13 档位阀总成 Клапан передачи в сборе
序号 Номер |
零 件 代 号 Обозначения |
版本 Версия. |
名 称 Наименовани |
数量 Кол. |
适用车号 Сфера применения |
选装 По заказу |
|
1 |
B-G057820-00003 |
1 |
螺栓 M10×110 ZnD |
Болт M10×110 ZnD |
3 |
9360005- |
|
2 |
B-G000930-00001 |
1 |
垫圈 10 |
Шайба 10 |
3 |
9360005- |
|
3 |
B-G00097B-00002 |
1 |
垫圈 10 ZnD |
Шайба 10 ZnD |
3 |
9360005- |
|
4 |
Z30.4.12A |
1 |
分配阀总成 |
Распределительный клапан в сборе |
1 |
9360005- |
|
5 |
Z30.4.13 |
1 |
档位阀总成 |
Клапан передачи в сборе |
1 |
9360005- |
|
6 |
B-J010000-00003 |
1 |
螺塞 M16×1.5 |
Пробка M16×1.5 |
1 |
9360005- |
|
7 |
B-J010020-00004 |
1 |
垫圈 16 |
Шайба 16 |
1 |
9360005- |
|
8 |
956.4.1.1 |
1 |
接头 |
Разьем |
10 |
9360005- |
|
9 |
B-Q020710-00008 |
1 |
O形圈 11×1.9 |
O-образное кольцо 11×1.9 |
1 |
9360005- |
|
10 |
936.4.6.1 |
1 |
胶管接头 |
Разъем резиновой трубы |
1 |
9360005- |
|
11 |
936.4.5.1 |
1 |
胶管接头 |
Разъем резиновой трубы |
1 |
9360005- |
|
12 |
936.4.2.1 |
1 |
胶管接头 |
Разъем резиновой трубы |
1 |
9360005- |
|
13 |
936.4.3.1 |
1 |
胶管接头 |
Разъем резиновой трубы |
2 |
9360005- |
|
14 |
Z30E.4.13-1 |
1 |
底板 |
Донный лист |
1 |
9360005- |
|
15 |
B-G000930-00017 |
1 |
垫圈 8 |
Шайба 8 |
4 |
9360005- |
|
16 |
B-G057820-00162 |
1 |
螺栓 M8×50 ZnD |
Болт M8×50 ZnD |
4 |
9360005- |
|
17 |
B-J020990-00001 |
1 |
接管 10 |
Штуцер 10 |
1 |
9360005- |
|
18 |
B-J009810-00002 |
1 |
螺母 M16×1.5 |
Гайка M16×1.5 |
1 |
9360005- |
|
19 |
Z50B.4.12.1-1 |
1 |
铜管 |
Медная трубка |
1 |
9360005- |
|
|
|
