SINOMACH CHANGLIN 936X wheel loader parts catalog RU 10

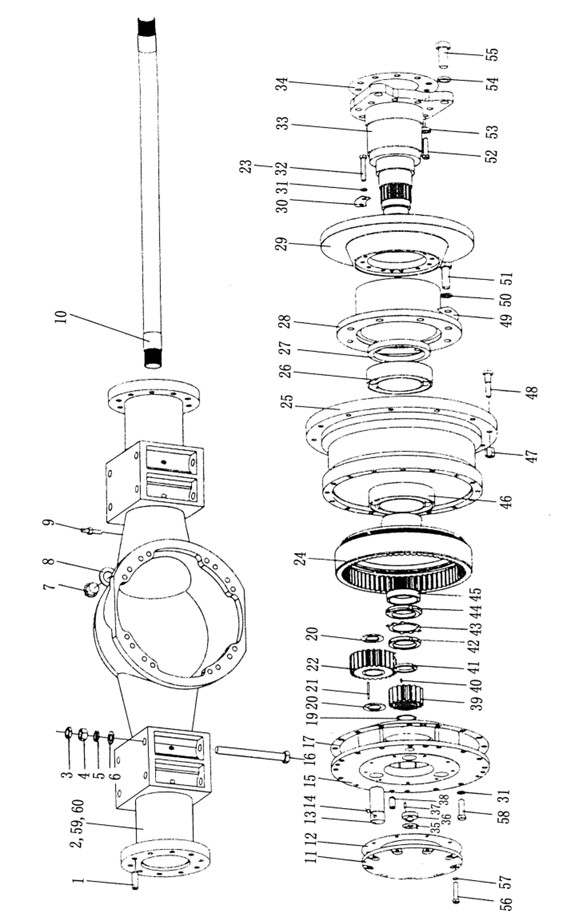

Z30E.6B 前桥 Передний мост
Z30E.6B 前桥 Передний мост
序号 Номер |
零 件 代 号 Обозначения |
版本 Версия. |
名 称 Наименовани |
数量 Кол. |
适用车号 Сфера применения |
选装 По заказу |
|
45 |
Z30.6-24 |
1 |
衬套 |
Втулка |
2 |
9360005- |
|
46 |
B-G002970-00016 |
1 |
轴承32022 |
Подшипник 32022 |
2 |
9360005- |
|
47 |
Z30.6-27A |
1 |
螺母M16×1.5 |
Гайка M16×1.5 |
24 |
9360005- |
|
48 |
Z30.6-28A |
1 |
螺栓 |
Болт |
24 |
9360005- |
|
52 |
B-G057820-00097 |
1 |
螺栓M18×50-10.9 |
Болт M18×50-10.9 |
18 |
9360005- |
|
53 |
B-Q020490-00009 |
1 |
垫圈18 |
Шайба 18 |
18 |
9360005- |
|
54 |
B-G000930-00010 |
1 |
垫圈24 |
Шайба 24 |
4 |
9360005- |
|
55 |
Z30.6-31 |
1 |
螺栓M24×1.5 |
Болт M24×1.5 |
4 |
9360005- |
|
56 |
B-G057830-00006 |
1 |
螺栓M10×25ZnD |
Болт M10×25ZnD |
18 |
9360005- |
|
57 |
B-G000930-00001 |
1 |
垫圈10 |
Шайба 10 |
18 |
9360005- |
|
58 |
B-G057830-00056 |
1 |
螺栓M14×35-10.9ZnD |
Болт M14×35-10.9ZnD |
32 |
9360005- |
|
59 |
B-G008270-00004 |
1 |
铆钉2×5 |
Штифт 2×5 |
4 |
9360005- |
|
60 |
Z30E.6-17 |
1 |
标牌 |
Бирка |
1 |
9360005- |
|
|

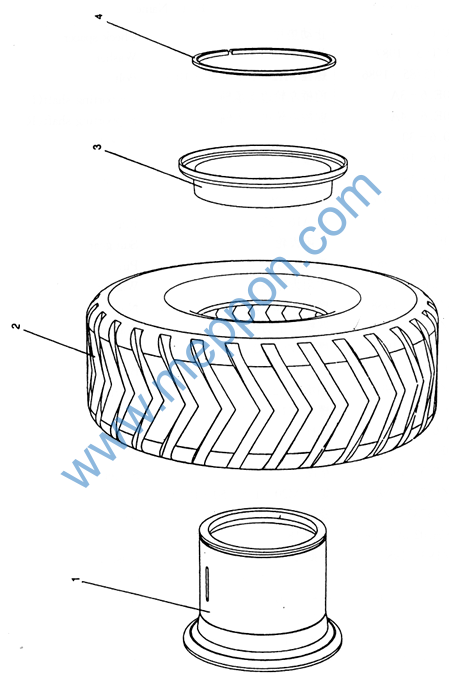

Z30H.6B.1A 轮辋总成 Обод в сборе
Z30H.6B.1A 轮辋总成 Обод в сборе
序号 Номер |
零 件 代 号 Обозначения |
版本 Версия. |
名 称 Наименовани |
数量 Кол. |
适用车号 Сфера применения |
选装 По заказу |
|
1 |
Z30H.6B.1A-1 |
1 |
轮辋体 |
Обод колеса |
4 |
9360005- |
|
2 |
W-14-00007 |
1 |
轮胎17.5-25-12PR L-3 |
Шина17.5-25-12PR L-3 |
4 |
9360005- |
|
3 |
Z30H.6B.1A-3 |
1 |
活动座圈 |
Лабиринт |
4 |
9360005- |
|
4 |
Z30H.6B.1A-2 |
1 |
锁圈 |
Затворное кольцо |
4 |
9360005- |
|
|

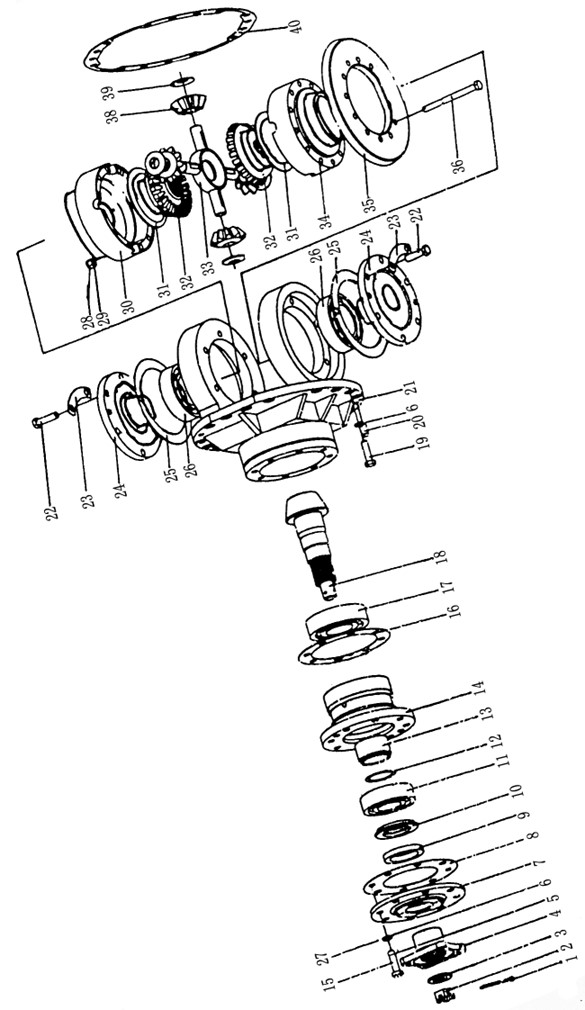

Z30E.6.2 前桥主传动 Ведущий привод переднего моста
Z30E.6.2 前桥主传动 Ведущий привод переднего моста
序号 Номер |
零 件 代 号 Обозначения |
版本 Версия. |
名 称 Наименовани |
数量 Кол. |
适用车号 Сфера применения |
选装 По заказу |
|
1 |
B-G000910-00059 |
1 |
销6.3×60ZnD |
Штифт 6.3×60ZnD |
1 |
9360005- |
|
2 |
Z30.6.1-25 |
1 |
螺母M30×1.5 |
Гайка M30×1.5 |
1 |
9360005- |
|
3 |
Z30.6.1-26 |
1 |
垫圈 |
Шайба |
1 |
9360005- |
|
4 |
Z30.6.1-24 |
1 |
法兰盘 |
Фланец |
1 |
9360005- |
|
5 |
B-G057820-00063 |
1 |
螺栓M14×50ZnD |
Болт M14×50ZnD |
7 |
9360005- |
|
6 |
B-G000930-00005 |
1 |
垫圈14 |
Шайба 14 |
23 |
9360005- |
|
7 |
Z30.6.1-23 |
1 |
压盖 |
Сальник |
1 |
9360005- |
|
8 |
Z30.6.1-22 |
1 |
垫 |
Шайба |
1 |
9360005- |
|
9 |
B-G09877A-00030 |
1 |
油封FB65×90×12 |
Сальник FB65×90×12 |
1 |
9360005- |
|
10 |
Z30.6.1-21 |
1 |
甩油盘 |
Маслосбрасывающий диск |
1 |
9360005- |
|
11 |
B-G002970-00008 |
1 |
滚动轴承31311 |
Подшипник качения 31311 |
1 |
9360005- |
|
12 |
Z30.6.1-18A |
1 |
调整垫圈 |
Регулировочная прокладка |
1 |
9360005- |
|
Z30.6.1-18B |
1 |
调整垫圈 |
Регулировочная прокладка |
1 |
9360005- |
||
Z30.6.1-18C |
1 |
调整垫圈 |
Регулировочная прокладка |
1 |
9360005- |
||
Z30.6.1-18D |
1 |
调整垫圈 |
Регулировочная прокладка |
1 |
9360005- |
||
13 |
Z30.6.1-17 |
1 |
支撑套 |
Чехол поддержки |
1 |
9360005- |
|
14 |
Z30.6.1-20 |
1 |
轴承座 |
Опора подшипника |
1 |
9360005- |
|
15 |
B-G057820-00041 |
1 |
螺栓M12×50ZnD |
Болт M12×50ZnD |
1 |
9360005- |
|
16 |
Z30.6.1-19A |
1 |
调整垫圈 |
Регулировочная прокладка |
1 |
9360005- |
|
Z30.6.1-19B |
1 |
调整垫圈 |
Регулировочная прокладка |
1 |
9360005- |
||
Z30.6.1-19C |
1 |
调整垫圈 |
Регулировочная прокладка |
1 |
9360005- |
||
Z30.6.1-19D |
1 |
调整垫圈 |
Регулировочная прокладка |
1 |
9360005- |
||
17 |
B-G002970-00010 |
1 |
滚动轴承31313 |
Подшипник качания 31313 |
1 |
9360005- |
|
18 |
Z30.6.1-16L |
1 |
主动螺伞齿轮 |
Ведущая спиральная шестерня |
1 |
9360005- |
|
19 |
B-G057830-00062 |
1 |
螺栓M14×45ZnD |
Болт M14×45ZnD |
16 |
9360005- |
|
20 |
B-G001190-00007 |
1 |
销A16×32 |
Штифт A16×32 |
1 |
9360005- |
|
21 |
Z30.6.1-15 |
1 |
托架 |
Подпорка |
1 |
9360005- |
