SINOMACH CHANGLIN 936X wheel loader parts catalog RU 12
Z30E.7 后传动轴 Задний приводной вал
序号 Номер |
零 件 代 号 Обозначения |
版本 Версия. |
名 称 Наименовани |
数量 Кол. |
适用车号 Сфера применения |
选装 По заказу |
|
1 |
Z30B.2 |
1 |
突缘叉 |
Вилка с ушками |
1 |
9360005- |
|
2 |
W-04-00012 |
1 |
十字轴总成 |
Перекрестная ось в сборе |
2 |
9360005- |
|
3 |
B-J07940B-00001 |
1 |
油杯45°M10×1 |
Масленка45° M10×1 |
3 |
9360005- |
|
4 |
Z30.7B-2 |
1 |
万向节叉 |
Карданная вилка |
2 |
9360005- |
|
5 |
Z30E.7-1 |
1 |
套 |
Втулка |
1 |
9360005- |
|
6 |
Z30.7B-1 |
1 |
套管叉 |
Вилка патрубка |
1 |
9360005- |
|
7 |
B-G008890-00005 |
1 |
螺母M14×1.5 ZnD |
ГайкаM14×1.5 ZnD |
4 |
9360005- |
|
8 |
B-G000930-00005 |
1 |
垫圈14 |
Шайба14 |
4 |
9360005- |
|
9 |
B-G057860-00019 |
1 |
螺栓M14×1.5×45 ZnD |
БолтM14×1.5×45 ZnD |
4 |
9360005- |
|
|

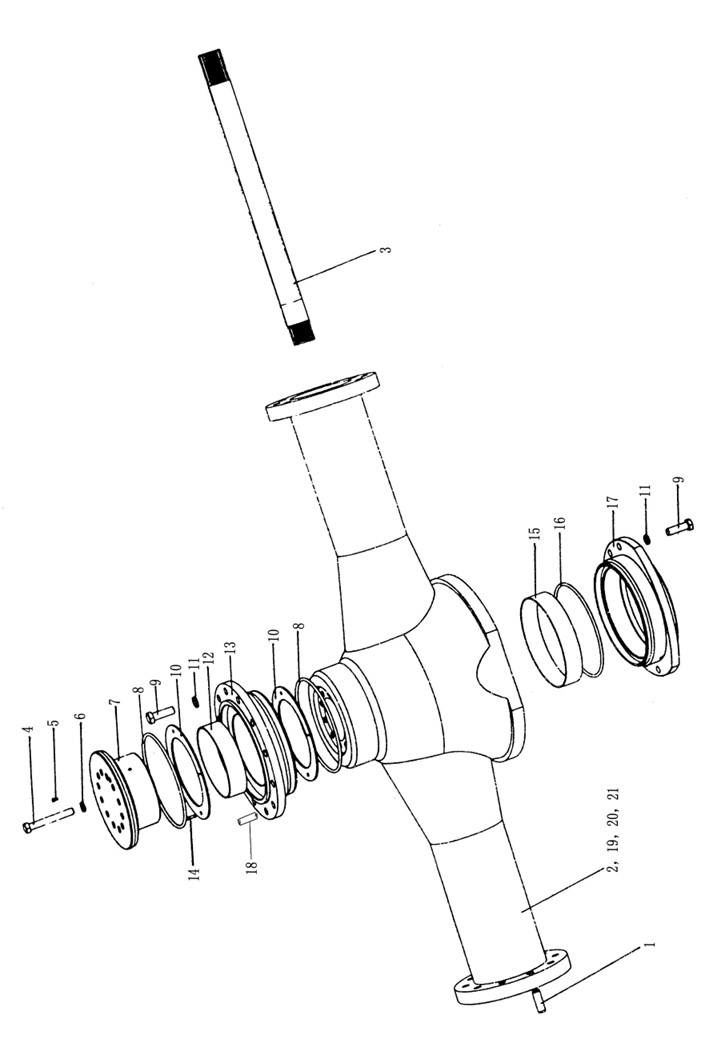

936.8 后桥 (一) Задний мост (1)
936.8 后桥 (一) Задний мост (1)
序号 Номер |
零 件 代 号 Обозначения |
版本 Версия. |
名 称 Наименовани |
数量 Кол. |
适用车号 Сфера применения |
选装 По заказу |
|
1 |
B-G001190-00008 |
1 |
销A16×50 |
Штифт A16×50 |
2 |
9360005- |
|
2 |
Z30.8-1 |
1 |
后桥壳 |
Корпус заднего моста |
1 |
9360005- |
|
3 |
Z30.6E-2 |
1 |
半轴 |
Полувал |
2 |
9360005- |
|
4 |
B-G057820-00060 |
1 |
螺栓M14×100ZnD |
Болт M14×100ZnD |
10 |
9360005- |
|
5 |
B-J07940A-00001 |
1 |
油杯M10×1 |
Масленка M10×1 |
2 |
9360005- |
|
6 |
B-G000930-00005 |
1 |
垫圈14 |
Шайба 14 |
10 |
9360005- |
|
7 |
Z30.8-7 |
1 |
法兰 |
Фланец |
1 |
9360005- |
|
8 |
B-Q020710-00034 |
1 |
O形圈220×5.7 |
O-образное кольцо 220×5.7 |
2 |
9360005- |
|
9 |
B-G057830-00076 |
1 |
螺栓M16×45ZnD |
Болт M16×45ZnD |
20 |
9360005- |
|
10 |
Z30.8-5 |
1 |
铜片 |
Шайба |
4 |
9360005- |
|
11 |
B-G000930-00006 |
1 |
垫圈16 |
Шайба 16 |
20 |
9360005- |
|
12 |
Z30.8-4B |
1 |
衬套 |
Втулка |
1 |
9360005- |
|
13 |
Z30.8-6 |
1 |
后支撑环 |
Заднее опорное кольцо |
1 |
9360005- |
|
14 |
B-G001190-00021 |
1 |
销A8×45 |
Штифт A8×45 |
2 |
9360005- |
|
15 |
Z30.8-3B |
1 |
衬套 |
Втулка |
1 |
9360005- |
|
16 |
B-Q020710-00035 |
1 |
O形圈230×5.7 |
O-образное кольцо 230×5.7 |
2 |
9360005- |
|
17 |
Z30.8-2 |
1 |
前支撑环 |
Переднее опорное кольцо |
1 |
9360005- |
|
18 |
B-G001190-00007 |
1 |
销A16×32 |
Штифт A16×32 |
1 |
9360005- |
|
19 |
W-03-00023 |
1 |
透气塞|NJ-130 |
Воздухопроницаемая пробка |NJ-130 |
1 |
9360005- |
|
20 |
Z30E.8-1 |
1 |
标牌 |
Бирка |
1 |
9360005- |
|
21 |
B-G008270-00004 |
1 |
铆钉2×5 |
Штифт 2×5 |
4 |
9360005- |
|
22 |
W-12-00192 |
油杯防尘套M10×1 |
Пылезащитный колпак масленкиM10×1 |
2 |
9360005- |
||
|

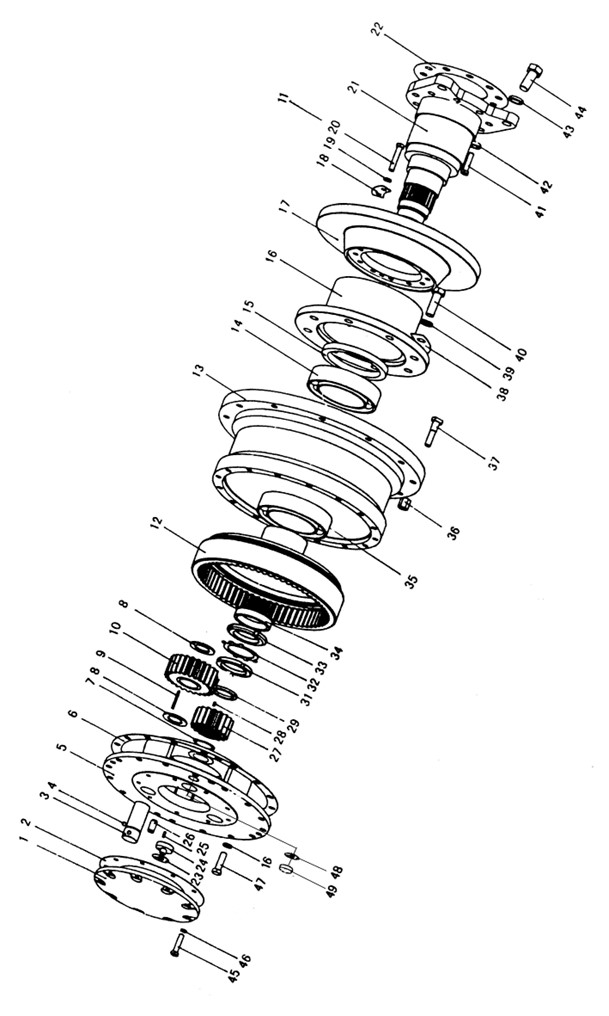

936.8 后桥 (二) Задний мост (2)
936.8 后
桥 (二) Задний мост (2)
序号 Номер |
零 件 代 号 Обозначения |
版本 Версия. |
名 称 Наименовани |
数量 Кол. |
适用车号 Сфера применения |
选装 По заказу |
|
1 |
Z30E.6-15 |
1 |
行星轮架盖板 |
Накладка кронштейна сателлита |
2 |
9360005- |
|
1 |
Z30E.6-15A |
1 |
行星轮架盖板 |
Накладка кронштейна сателлита |
2 |
9360005- |
|
2 |
Z30E.6-16 |
1 |
垫 |
Шайба |
2 |
9360005- |
|
3 |
Z30E.6-12 |
1 |
行星齿轮轴 |
Планетарный зубчатый вал |
6 |
9360005- |
|
4 |
B-G003080-00001 |
1 |
钢球10.0000-G100-b |
Стальной шар10.0000-G100-b |
6 |
9360005- |
|
5 |
Z30E.6-9 |
1 |
行星轮架 |
Обойма сателлитов |
2 |
9360005- |
|
6 |
Z30E.6-8 |
1 |
垫 |
Шайба |
2 |
9360005- |
|
7 |
B-G00894A-00016 |
1 |
挡圈48 |
Лабиринт 48 |
2 |
9360005- |
|
8 |
Z30E.6-11 |
1 |
行星齿轮垫片 |
Шайба сателлита |
12 |
9360005- |
|
9 |
B-G003090-00002 |
1 |
滚针5×49.8 |
Роликовая игла 5×49.8 |
168 |
9360005- |
|
10 |
Z30E.6-10 |
1 |
行星齿轮 |
Шестерня планеты |
6 |
9360005- |
|
11 |
B-G001190-00004 |
1 |
销A12×30 |
Штифт A12×30 |
4 |
9360005- |
|
12 |
Z30E.6-7A |
1 |
内齿圈 |
Обод |
2 |
9360005- |
|
13 |
Z30E.6-6A |
1 |
轮壳 |
Корпус колеса |
2 |
9360005- |
|
14 |
B-G002970-00015 |
1 |
轴承32021 |
Подшипник32021 |
2 |
9360005- |
|
15 |
B-G09877A-00015 |
1 |
油封FB140×170×16 |
Сальник FB140×170×16 |
2 |
9360005- |
|
17 |
Z30E.6-18 |
1 |
制动盘 |
Тормозной диск |
2 |
9360005- |
|
18 |
Z30.6-5 |
1 |
止动垫片 |
Запорная шайба |
12 |
9360005- |
|
19 |
B-G000930-00005 |
1 |
垫圈14 |
Шайба14 |
56 |
9360005- |
|
20 |
B-G057860-00050 |
1 |
螺栓M14×1.5×50-10.9ZnD |
Болт M14×1.5×50-10.9ZnD |
24 |
9360005- |
|
21 |
Z30E.6-3A |
1 |
前桥左轮边支承轴 |
Опорный подшипник левого обода переднего моста |
1 |
9360005- |
|
Z30E.6-4A |
1 |
前桥右轮边支承轴 |
Опорный подшипник правого обода переднего моста |
1 |
9360005- |
||
22 |
Z30.6-30 |
1 |
垫 |
Шайба |
2 |
9360005- |
|
23 |
Z30.6-19A |
1 |
调整垫 |
Регулировочная прокладка |
2 |
9360005- |
|
Z30.6-19B |
1 |
调整垫 |
Регулировочная прокладка |
2 |
9360005- |
||
Z30.6-19C |
1 |
调整垫 |
Регулировочная прокладка |
2 |
9360005- |
||
24 |
Z30.6-18 |
1 |
半轴定位堵 |
Фиксирующая заглушка полувала |
2 |
9360005- |
|
24 |
Z30.6-18A |
1 |
半轴定位堵 |
Фиксирующая заглушка полувала |
2 |
9360005- |
|
25 |
B-G001190-00015 |
1 |
销A5×25 |
Штифт A5×25 |
2 |
9360005- |
|
25 |
B-G001190-00051 |
1 |
销A5×20 |
Штифт A5×20 |
2 |
9360005- |
|
26 |
B-G001190-00007 |
1 |
销A16×32 |
Штифт |
4 |
9360005- |
|
27 |
Z30E.6-14 |
1 |
太阳齿轮 |
Солнечная шестерня |
2 |
9360005- |
|
28 |
B-G001190-00014 |
1 |
销A5×10 |
Штифт A5×10 |
4 |
9360005- |
|
29 |
Z30E.6-13 |
1 |
太阳齿轮垫片 |
Прокладка солнечной шестерни |
2 |
9360005- |
|
31 |
B-G008100-00001 |
1 |
螺母M68×2 |
Гайка M68×2 |
2 |
9360005- |
|
32 |
B-G008580-00002 |
1 |
垫圈68 |
Шайба68 |
2 |
9360005- |
|
33 |
Z30.6-33 |
1 |
螺母M68×2 |
Гайка M68×2 |
2 |
9360005- |
|
34 |
Z30.6-24 |
1 |
衬套 |
Втулка |
2 |
9360005- |
|
35 |
B-G002970-00016 |
1 |
轴承32022 |
Подшипник 32022 |
2 |
9360005- |
|
36 |
Z30.6-27A |
1 |
螺母M16×1.5 |
Гайка M16×1.5 |
24 |
9360005- |
|
37 |
Z30.6-28A |
1 |
螺栓 |
Болт |
24 |
9360005- |
|
41 |
B-G057820-00097 |
1 |
螺栓M18×50-10.9 |
Болт M18×50-10.9 |
18 |
9360005- |
|
42 |
B-Q020490-00009 |
1 |
垫圈18 |
Шайба 18 |
18 |
9360005- |
|
43 |
B-G000930-00010 |
1 |
垫圈24 |
Шайба 24 |
4 |
9360005- |
|
|
