SINOMACH CHANGLIN 936X wheel loader parts catalog RU 25
936.18 电气系统 Электросистема
序号 Номер |
零 件 代 号 Обозначения |
版本 Версия. |
名 称 Наименовани |
数量 Кол. |
适用车号 Сфера применения |
选装 По заказу |
|
1 |
W-06-00148 |
5 |
蓄电池|115E41R |
Аккумулятор |115E41R |
2 |
9360005- |
|
2 |
W-05-00080 |
5 |
右前组合大灯|QD230X110 (R) |
Правая передняя комбинация фар|QD230X110 (R) |
1 |
9360005- |
|
3 |
W-11-00104 |
5 |
电源开关|K01K18-A |
Выключатель питания|K01K18-A |
1 |
9360005- |
|
4 |
W-06-00053 |
5 |
喇叭|DL229G |
Гудок|DL229G |
1 |
9360005- |
|
5 |
W-05-00079 |
5 |
左前组合大灯|QD230X110 (L) |
Левая передняя комбинация фар|QD230X110 (L) |
1 |
9360005- |
|
6 |
W-06-00391 |
5 |
组合仪表|ZJB2009-01/936 |
Комплексные приборы |ZJB2009-01/936 |
1 |
9360005- |
R1 |
W-06-00391 |
5 |
组合仪表|ZJB2009-01/936 |
Комплексные приборы |ZJB2009-01/936 |
1 |
9360005- |
R2 |
|
W-06-00489 |
组合仪表|ZJB2010-02/936 |
Комплексные приборы |ZJB2009-01/936 |
1 |
9360005- |
R3 |
||
7 |
W-12-00143 |
5 |
自粘式吸盘|TM30 |
Самоклеящаяся присоска|TM30 |
6 |
9360005- |
|
8 |
W-11-00010 |
5 |
开关|JK931 |
Выключатель |JK931 |
1 |
9360005- |
|
9 |
W-05-00028 |
5 |
照灯|202 |
Фонарь |202 |
2 |
9360005- |
|
10 |
W-05-00086 |
5 |
后组合灯|XHYJKJ24-202 |
Задний комбинированный свет |XHYJKJ24-202 |
2 |
9360005- |
|
11 |
W-09-00117 |
5 |
雨刷器|ZD2330C/Z40H |
Дворник |ZD2330C/Z40H |
1 |
9360005- |
|
12 |
W-09-00003 |
5 |
风扇|ZDS-110R |
Вентилятор |ZDS-110R |
1 |
9360005- |
|
13 |
W-05-00009 |
5 |
工作灯|201 |
Рабочая лампа |201 |
2 |
9360005- |
|
14 |
W-05-00066 |
5 |
顶灯|0814112410 |
Потолочная лампа |0814112410 |
1 |
9360005- |
|
15 |
W-06-00039 |
5 |
蜂鸣器|DF204 |
Зуммер |DF204 |
1 |
9360005- |
|
16 |
W-06-00320 |
5 |
工簧片DT622-T-6.3B |
ПружинчаткаDT622-T-6.3B |
24 |
9360005- |
|
17 |
W-06-00302 |
5 |
气压传感器|YG901C2 |
Датчик давления|YG901C2 |
1 |
9360005- |
|
18 |
W-06-00301 |
5 |
温度传感器|WDG1371 |
Датчик температуры|WDG1371 |
2 |
9360005- |
|
19 |
W-06-00377 |
5 |
机油压力传感器|YG901C3 |
Датчик давления масла|YG901C3 |
1 |
9360005- |
|
20 |
W-06-00417 |
5 |
燃油表|RY242型-2A |
Указатель уровня топлива|RY242типа-2A |
1 |
9360005- |
|
21 |
W-06-00348 |
5 |
工作计时表|52 |
Указатель рабочих часов|52 |
1 |
9360005- |
|
22 |
W-06-00297 |
5 |
气压表|YY242型-2L |
Манометр|YY242типа-2L |
1 |
9360005- |
|
23 |
W-06-00298 |
5 |
档位压力表|YY04型-04C |
Манометр|YY04типа-04C |
1 |
9360005- |
|
24 |
W-06-00299 |
5 |
机油压力表|YY242型-2K |
Указатель давления масла|YY242типа-2K |
1 |
9360005- |
|
25 |
W-06-00296 |
5 |
油温表|YW242型-2B |
Указатель температуры масла|YW242типа-2B |
1 |
9360005- |
|
26 |
W-06-00295 |
5 |
水温表|SW242型-2A |
Указатель температуры воды|SW242типа-2A |
1 |
9360005- |
|
27 |
W-06-00416 |
5 |
仪表油管|Z12-208F-5 |
Маслопровод прибора|Z12-208F-5 |
1 |
9360005- |
|
28 |
W-06-00420 |
5 |
燃油传感器|RG2266型-M12 |
Датчик уровня топлива|RG2266типа-M12 |
1 |
9360005- |
|
29 |
W-11-00147 |
5 |
电子接近开关|LJG2A-4/Z2CN2 |
Электронный смежный переключатель|LJG2A-4/Z2CN2 |
1 |
9360005- |
|
30 |
W-09-00184 |
5 |
雨刷器|ZD2332B/959 |
Дворник |ZD2332B/959 |
1 |
9360005- |
|
31 |
W-06-00403 |
5 |
喇叭|SL-700 |
Гудок |SL-700 |
2 |
9360005- |
|
32 |
W-06-00423 |
5 |
天线|QT2931/4M |
Антенна|QT2931/4M |
1 |
9360005- |
|
33 |
W-06-00442 |
5 |
MP3机|HMF-8601A |
MP3-плеер|HMF-8601A |
1 |
9360005- |
|
34 |
W-05-00112 |
报警灯LTD-1024 |
Предупреждающая лампа LTD-1024 |
1 |
9360005- |
R4 |
|
|
R1为哈俄、GOST型配道依茨;R2为936基本型;R3为哈俄、GOST型配玉柴;R4为哈俄、GOST型专配。
R1 – для специального назначения в Казахстане и России, модель GOST оборудует двигатель DEUTZ; R2 – основная модель 936; R3 – для специального назначения в Казахстане и России, модель GOST оборудует двигатель YC; R4 – для специального назначения в Казахстане и России, модель GOST специально оборудована.

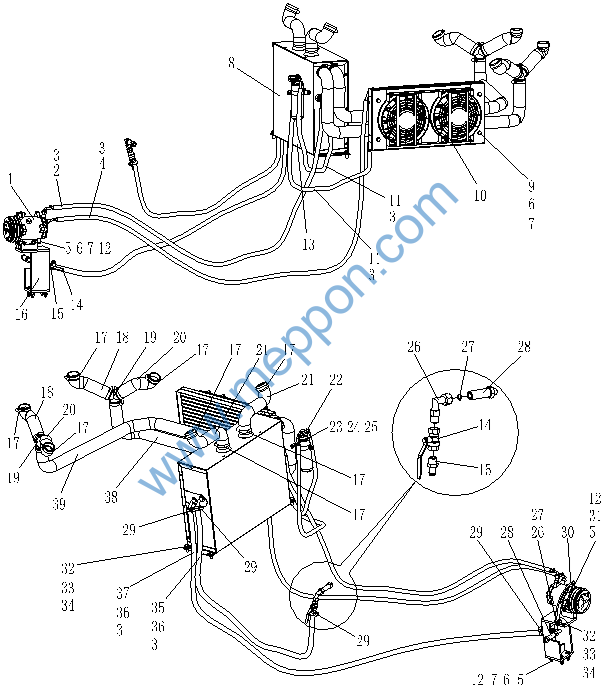

* 936.21 空调系统 Система кондиционирования
* 936.21 空调系统 Система кондиционирования
序号 Номер |
零 件 代 号 Обозначения |
版本 Версия. |
名 称 Наименовани |
数量 Кол. |
适用车号 Сфера применения |
选装 По заказу |
|
1 |
1 |
压缩机TL-508 |
Компрессор TL-508 |
1 |
9360005- |
* |
|
2 |
1 |
低压软管L=2500 |
Резиновая труба низкого давления L=2500 |
1 |
9360005- |
* |
|
3 |
B-Q020020-00004 |
1 |
箍90 |
Обоуч 90 |
12 |
9360005- |
* |
4 |
1 |
高压软管L=2600 |
Шланг высокого давления L=2600 |
1 |
9360005- |
* |
|
5 |
B-G057830-00015 |
1 |
螺栓M10×40ZnD |
Шайба M10×40ZnD |
7 |
9360005- |
* |
6 |
B-G00097B-00002 |
1 |
垫圈10ZnD |
Шайба 10ZnD |
10 |
9360005- |
* |
7 |
B-G000930-00001 |
1 |
垫圈10 |
Шайба 10 |
10 |
9360005- |
* |
8 |
W-08-00171 |
1 |
空调器总成BKG08G |
Кондиционер в сборе BKG08G |
1 |
9360005- |
* |
9 |
B-G057830-00006 |
1 |
螺栓M10X25ZnD |
Шайба M10X25ZnD |
4 |
9360005- |
* |
10 |
1 |
冷凝器总成 |
Конденсатор в сборе |
1 |
9360005- |
* |
|
11 |
1 |
高压软管L=1450 |
Шланг высокого давления L=1450 |
2 |
9360005- |
* |
|
12 |
B-G061700-00003 |
1 |
螺母M10ZnD |
Гайка M10ZnD |
7 |
9360005- |
* |
13 |
1 |
蒸发器总成 |
Испаритель в сборе |
1 |
9360005- |
* |
|
14 |
W-15-00051 |
1 |
球阀1/2″Q11F-16T |
Шаровой клапан 1/2″Q11F-16T |
2 |
9360005- |
* |
15 |
Z50B.21-5 |
1 |
接头 |
Разьем |
2 |
9360005- |
* |
16 |
936.21.1 |
1 |
压缩机支架 |
Кронштейн компрессора |
1 |
9360005- |
* |
17 |
B-J088700-00017 |
1 |
喉箍d60 |
Хомут d60 |
16 |
9360005- |
* |
18 |
1 |
风管φ50×500 |
Воздуховодφ50×500 |
2 |
9360005- |
* |
|
19 |
Z40E.21F-1 |
1 |
三通 |
Тройник |
2 |
9360005- |
* |
20 |
1 |
风管φ50×100 |
Воздуховодφ50×100 |
2 |
9360005- |
* |
|
21 |
1 |
风管φ50×650 |
Воздуховодφ50×650 |
2 |
9360005- |
* |
|
22 |
1 |
贮液器总成 |
Резервуар в сборе |
1 |
9360005- |
* |
|
23 |
B-G057830-00128 |
1 |
螺栓M6X12ZnD |
Болт M6X12ZnD |
2 |
9360005- |
* |
24 |
B-G000930-00015 |
1 |
垫圈6 |
Шайба 6 |
2 |
9360005- |
* |
25 |
B-G00097B-00021 |
1 |
垫圈6ZnD |
Шайба 6ZnD |
2 |
9360005- |
* |
26 |
Z30.20.4 |
1 |
接管 |
Штуцер |
2 |
9360005- |
* |
27 |
B-Q020710-00021 |
1 |
O型圈16×2.4 |
O-образное кольцо 16×2.4 |
2 |
9360005- |
* |
28 |
Z50B.21-7 |
1 |
接头 |
Разьем |
2 |
9360005- |
* |
29 |
B-J088700-00012 |
1 |
喉箍d25 |
Хомут d25 |
4 |
9360005- |
* |
30 |
Z3OE.19-9 |
1 |
板 |
Прижим |
1 |
9360005- |
* |
31 |
B-Q020490-00001 |
1 |
垫圈10 |
Шайба 10 |
1 |
9360005- |
* |
32 |
B-G057830-00034 |
1 |
螺栓M12X30ZnD |
Болт M12X30ZnD |
5 |
9360005- |
* |
33 |
B-G000930-00003 |
1 |
垫圈12 |
Шайба 12 |
5 |
9360005- |
* |
34 |
B-G00097B-00004 |
1 |
垫圈12ZnD |
Шайба 12ZnD |
5 |
9360005- |
* |
