SINOMACH CHANGLIN 956X wheel loader parts catalog 02
发动机系统(一)
Engine
System (1)

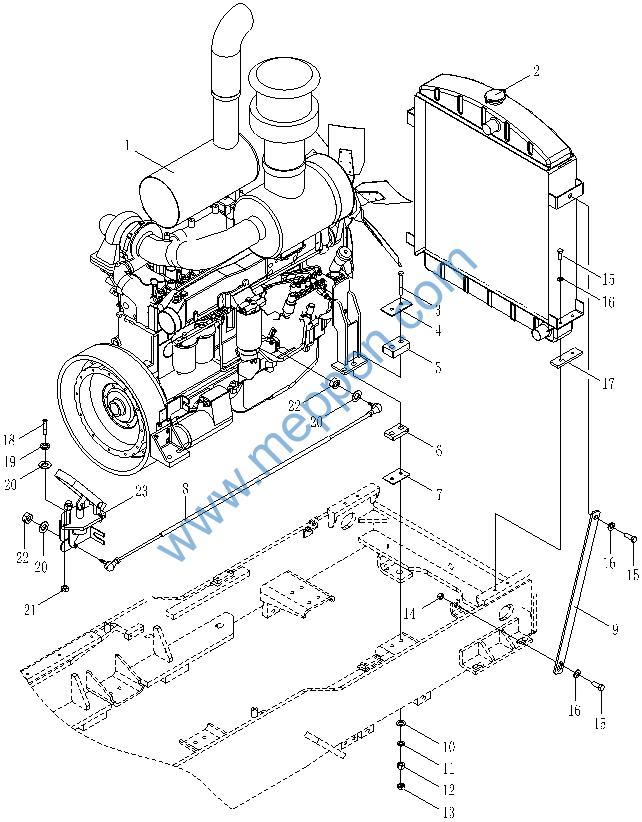

发动机系统(一) Engine System (1)
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
W-02-00232 |
1 |
柴油机WD615G.220(高置) |
Diesel engine |
1 |
0007-0787 |
|
W-02-00400 |
1 |
柴油机WD10G220E21 |
Diesel engine |
1 |
0788-1848 |
||
W-02-00393 |
1 |
柴油机WD10G220E21 |
Diesel engine |
1 |
1849- |
||
2 |
W-08-00221 |
1 |
水散热器总成CL956-WD-03 |
Radiator ass’y |
1 |
0007- |
|
3 |
Z50B.1-13 |
1 |
螺栓 |
Bolt |
8 |
0007- |
|
4 |
Z50B.1.6-1 |
1 |
上盖板 |
Upper plate |
4 |
0007- |
|
5 |
Z50B.1.6.1 |
1 |
减震垫 |
Cushion |
4 |
0007- |
|
6 |
Z50B.1.6.2 |
1 |
减震垫 |
Cushion |
4 |
0007- |
|
7 |
Z50B.1.6-6 |
1 |
下盖板 |
Lower plate |
4 |
0007- |
|
8 |
1 |
Flexible shaft |
1 |
0007-2161 |
|||
956.1A.7 |
1 |
油门软轴 |
Flexible shaft |
1 |
2162- |
||
9 |
Z50B.1-2 |
1 |
水箱–机油散热器左右撑杆 |
Support rod |
2 |
0007- |
|
10 |
B-G000930-00005 |
1 |
垫圈 14 |
Washer |
8 |
0007- |
|
11 |
B-G000930-00006 |
1 |
垫圈 14 ZnD |
Washer |
8 |
0007- |
|
12 |
B-G061710-00007 |
1 |
螺母 M14×1.5ZnD |
Nut |
8 |
0007- |
|
13 |
B-G061730-00005 |
1 |
螺母 M14×1.5ZnD |
Nut |
8 |
0007- |
|
14 |
B-G061700-00010 |
1 |
螺母 M14ZnD |
Nut |
2 |
0007- |
|
15 |
B-G057830-00060 |
1 |
螺栓 M14x40ZnD |
Nut |
8 |
0007- |
|
16 |
B-Q020490-00005 |
1 |
垫圈 14 |
Washer |
8 |
0007- |
|
17 |
1 |
减震垫(水箱附件) |
Cushion |
2 |
0007- |
||
18 |
B-G057830-00132 |
1 |
螺栓 M6×25 ZnD |
Bolt |
3 |
0007- |
|
19 |
B-G000930-00015 |
1 |
垫圈6 |
Washer |
3 |
0007- |
|
20 |
B-G00097B-00021 |
1 |
垫圈6 ZnD |
Washer |
5 |
0007- |
|
21 |
B-G061700-00034 |
1 |
螺母M6 ZnD |
Nut |
3 |
0007- |
|
22 |
B-G061720-00016 |
1 |
薄螺母M6 ZnD |
Nut |
2 |
0007- |
|
23 |
W-02-00068 |
1 |
油门踏板(YT|75) |
Accelerator pedal |
1 |
0007- |
|

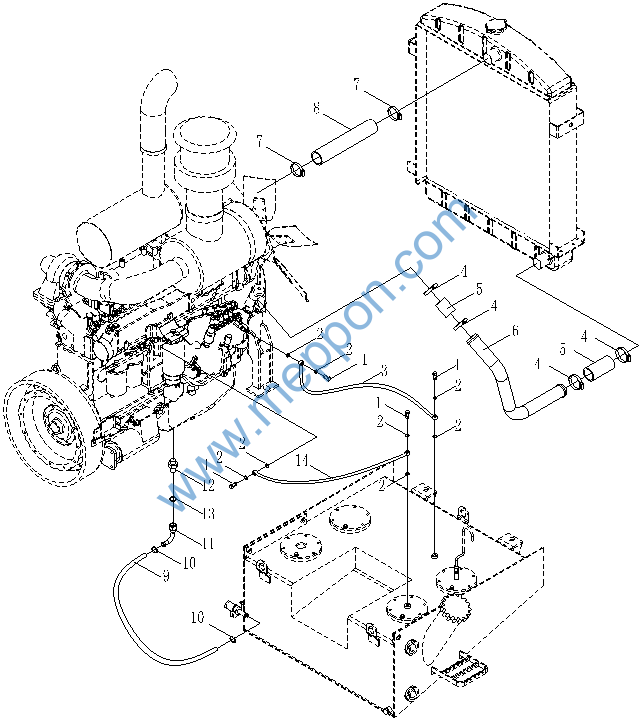

发动机系统(二) Engine System (2)
发动机系统(二) Engine System (2)
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-J009990-00001 |
1 |
C型铰接螺栓 |
Bolt |
4 |
0007- |
|
2 |
B-J010020-00003 |
1 |
垫圈 14 |
Washer |
8 |
0007- |
|
3 |
1 |
柴油机出油管(柴油机自带) |
Diesel oil outlet hose |
1 |
0007- |
||
4 |
B-J088700-00017 |
1 |
喉箍 d60 |
Clamp |
4 |
0007- |
|
5 |
Z40H.1A-3 |
1 |
夹布胶管 Φ45×90×6 |
Hose |
2 |
0007- |
|
6 |
956.1A-1 |
1 |
柴油机进水管 |
Hose |
1 |
0007- |
|
7 |
B-J088700-00018 |
1 |
喉箍 d70 |
Clamp |
2 |
0007- |
|
8 |
956.1-1 |
1 |
柴油机出水管 |
Hose |
1 |
0007- |
|
9 |
Z50E.1B-4 |
1 |
夹布输油胶管 Φ19×750 |
Hose |
1 |
0007- |
|
10 |
B-J088700-00014 |
1 |
喉箍 d32 |
Clamp |
2 |
0007- |
|
11 |
Z50B.1.8A |
1 |
接管 |
Hose |
1 |
0007- |
|
12 |
Z50E.1B-3 |
1 |
接头体 |
Joint body |
1 |
0007- |
|
13 |
B-Q020710-00039 |
1 |
O形圈 24×2.4 |
O-ring |
1 |
0007- |
|
14 |
1 |
柴油机进油管(柴油机自带) |
Diesel oil inlet hose |
1 |
0007- |
||

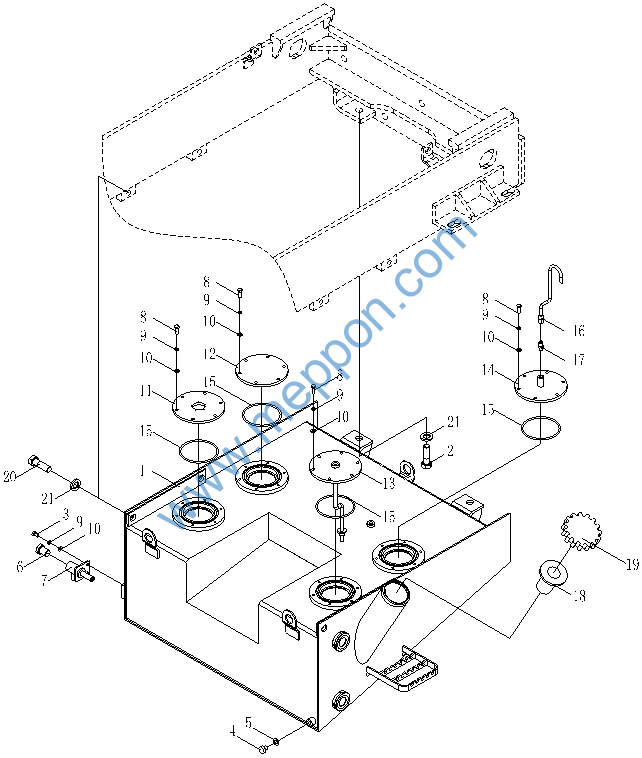

燃油箱 Fuel Tank
