SINOMACH CHANGLIN 956X wheel loader parts catalog 04
液力变矩器(二) Torque Converter(2)
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G000700-00017 |
1 |
螺钉 M12×70 |
Screw |
8 |
0007- |
|
2 |
B-J010020-00002 |
1 |
垫圈12 |
Copper |
8 |
0007- |
|
3 |
Z50B.2.1-8 |
1 |
轴承盖 |
Bearing |
1 |
0007- |
|
4 |
Z50B.2.1-7 |
1 |
垫 |
Washer |
1 |
0007- |
|
5 |
W-15-00112 |
1 |
AE3062E1(NOK) |
Oil seal |
1 |
0007- |
|
6 |
B-G00893A-00001 |
1 |
挡圈 100 |
Snap ring |
1 |
0007- |
|
7 |
B-G00894A-00019 |
1 |
挡圈 55 |
Snap ring |
1 |
0007- |
|
8 |
B-G002760-00021 |
1 |
轴承 6211 |
Bearing |
1 |
0007- |
|
9 |
Z30.2.3-12A |
1 |
密封环 |
Seal ring |
1 |
0007- |
|
10 |
Z30.2.3-12B |
1 |
密封环 |
Seal ring |
1 |
0007- |
|
11 |
Z50B.2.1-10 |
1 |
垫 |
Washer |
1 |
0007- |
|
12 |
Z50B.2.1-11 |
1 |
导轮座 |
Stator |
1 |
0007- |
|
13 |
Z50B.2.1-13 |
1 |
密封环 |
Seal ring |
2 |
0007- |
|
14 |
B-G001190-00019 |
1 |
销 A8×16 |
Pin |
4 |
0007- |
|
15 |
Z50B.2.1-6 |
1 |
垫片 |
Gasket |
2 |
0007- |
|
16 |
B-G000700-00037 |
1 |
螺钉M8×25ZnD |
Screw |
6 |
0007- |
|
17 |
Z50B.2.1-14 |
1 |
垫 |
Washer |
1 |
0007- |
|
18 |
Z50B.2.1-5L |
1 |
齿轮 |
Gear |
1 |
0007- |
|
19 |
Z50B.2.1-37 |
1 |
垫片 |
Washer |
8 |
0007- |
|
20 |
B-G000930-00017 |
1 |
垫圈 8 |
Spring |
22 |
0007- |
|
21 |
B-G057830-00146 |
1 |
螺栓M8×30ZnD |
Bolt |
16 |
0007- |
|
22 |
Z50E.2H.1-5 |
1 |
涡轮轴 |
Turbine |
1 |
0007- |
|
23 |
Z50B.2.1-15 |
1 |
油盘盖 |
Cover |
1 |
0007- |
|
24 |
B-G000700-00030 |
1 |
螺钉 M6×12 |
Screw |
10 |
0007- |
|
25 |
B-G002760-00011 |
1 |
轴承 6017 |
Bearing |
2 |
0007- |
|
26 |
B-G00894A-00024 |
1 |
挡圈 85 |
Snap ring |
1 |
0007- |
|
27 |
Z50B.2.1-39 |
1 |
O形密封圈 |
O-ring |
1 |
0007- |
|
28 |
Z50B.2.1-12 |
1 |
隔套 |
Spacer |
1 |
0007- |
|
29 |
Z50E.2H.1-7 |
1 |
垫片 |
Gasket |
2 |
0007- |
|
30 |
Z50E.2H.1-8 |
1 |
挡圈 |
Snap ring |
1 |
0007- |
|
31 |
B-G00894A-00018 |
1 |
挡圈 52 |
Snap ring |
1 |
0007- |
|
32 |
B-G002760-00027 |
1 |
轴承6308N |
Bearing |
1 |
0007- |
|
33 |
B-G003050-00002 |
1 |
止动环 90 |
Stop ring |
1 |
0007- |
|
34 |
Z30.2.3-34 |
1 |
压板 |
Clamping |
1 |
0007- |
|
35 |
B-G001190-00016 |
1 |
销 A6×16 |
Pin |
1 |
0007- |
|
36 |
B-G057830-00041 |
1 |
螺栓M12×40ZnD |
Bolt |
1 |
0007- |
|

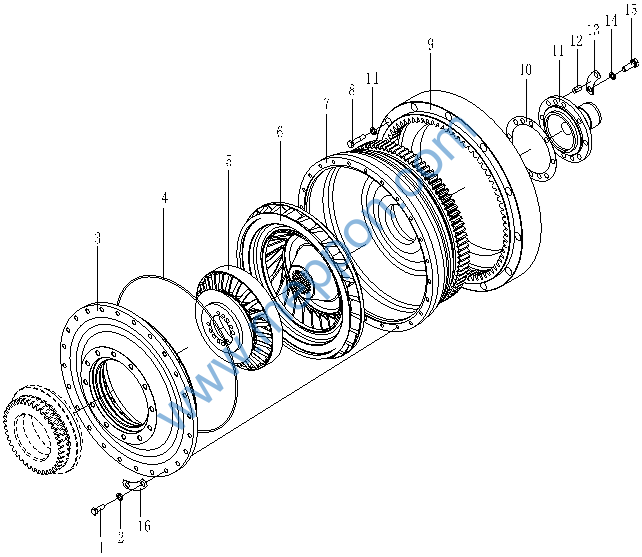

液力变矩器(三) Torque Converter(3)
液力变矩器(三) Torque Converter(3)
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057830-00140 |
1 |
螺栓 M8×25 |
Bolt |
24 |
0007- |
|
2 |
B-G000930-00017 |
1 |
垫圈 8 |
Washer |
24 |
0007- |
|
3 |
Z50E.2H.1-1 |
1 |
泵轮 |
Pump |
1 |
0007- |
|
4 |
Z50B.2.1-35 |
1 |
O形密封圈 |
Washer |
1 |
0007- |
|
5 |
Z50E.2H.1-3 |
1 |
导轮 |
Stator |
1 |
0007- |
|
6 |
Z50E.2H.1-2 |
1 |
涡轮 |
Turbine |
1 |
0007- |
|
7 |
Z50E.2H.1-4 |
1 |
泵壳 |
Pump |
1 |
0007- |
|
8 |
B-G000700-00001 |
1 |
螺钉 M10×1×60 |
Screw |
12 |
0007- |
|
9 |
Z50B.2.1-21 |
1 |
齿圈 |
Gear ring |
1 |
0007- |
|
10 |
Z50B.2.1-24 |
1 |
垫 |
Washer |
1 |
0007- |
|
11 |
Z50E.2H.1-6 |
1 |
泵壳轴 |
Shaft |
1 |
0007- |
|
12 |
B-G001190-00002 |
1 |
销 A10×20 |
Pin |
2 |
0007- |
|
13 |
Z50B.2.1-32 |
1 |
垫片 |
Washer |
2 |
0007- |
|
14 |
B-G000930-00001 |
1 |
垫圈 10 |
Spring washer |
20 |
0007- |
|
15 |
B-G057830-00010 |
1 |
螺栓 M10×30ZnD |
Bolt |
8 |
0007- |
|
16 |
Z50B.2.1-36 |
1 |
垫片 |
Washer |
12 |
0007- |
|

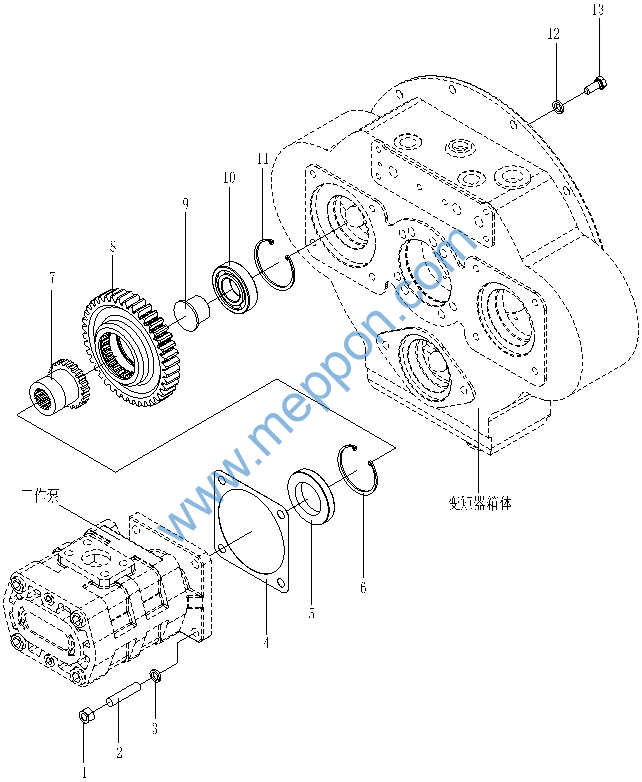

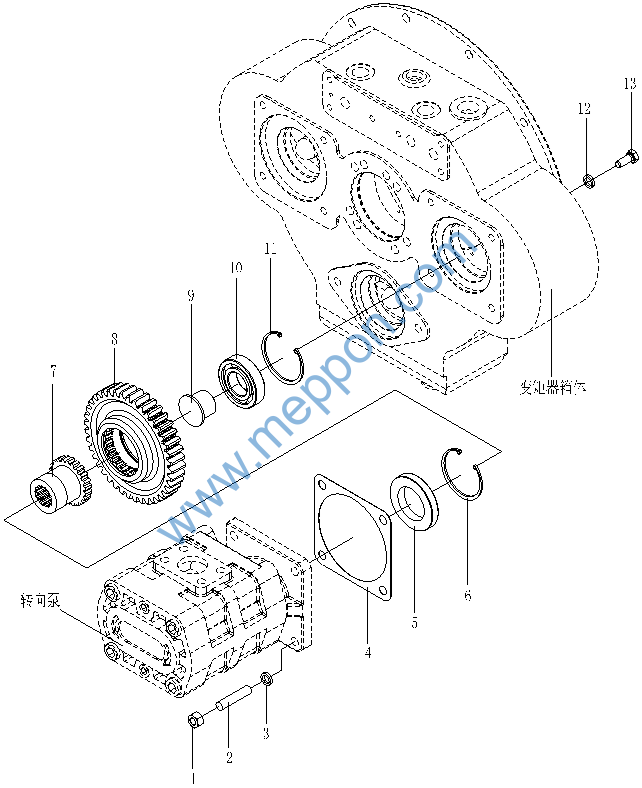

液力变矩器(四) Torque Converter(4)
液力变矩器(四) Torque Converter(4)
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G061700-00007 |
1 |
螺母 M12 ZnD |
Nut |
4 |
0007- |
|
2 |
B-G009010-00008 |
1 |
双头螺柱 M12×55 |
Stud bolt |
4 |
0007- |
|
3 |
B-G000930-00003 |
1 |
垫圈 12 |
Spring washer |
4 |
0007- |
|
4 |
936.2.2-5 |
1 |
垫 |
Pad |
1 |
0007- |
|
5 |
B-G09877A-00023 |
1 |
油封 FB50×80×12 |
Oil seal |
1 |
0007- |
|
6 |
B-G00893A-00012 |
1 |
挡圈70 |
Snap ring |
1 |
0007- |
|
7 |
956.2.5-3B |
1 |
联接套 |
Connect sleeve |
1 |
0007- |
|
8 |
Z30.2.3-43L |
1 |
齿轮 |
Gear |
1 |
0007- |
|
9 |
Z50B.2.1-4 |
1 |
芯轴 |
Shaft |
1 |
0007- |
|
10 |
B-G002760-00015 |
1 |
轴承 6207 |
Bearing |
1 |
0007- |
|
11 |
B-G00893A-00013 |
1 |
挡圈 72 |
Snap ring |
1 |
0007- |
|
12 |
B-G000930-00001 |
1 |
垫圈 10 |
Spring washer |
1 |
0007- |
|
13 |
B-G057860-00004 |
1 |
螺钉 M10×1×32 |
Screw |
1 |
0007- |
|
液力变矩器(五) Torque Converter(5)
