SINOMACH CHANGLIN WZ30-25C backhoe loader parts catalog 2012 04

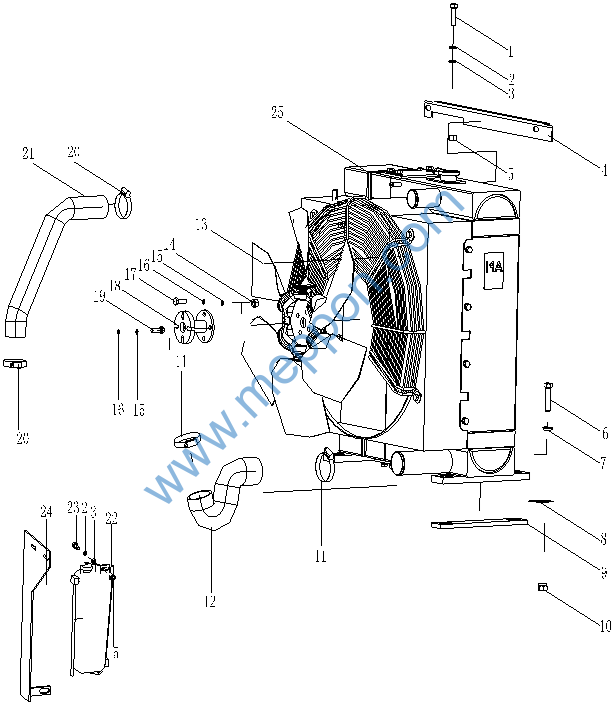

·WZ30.1E 发动机系统(一) Engine System(1)
WZ30.1E 发动机系统(一)
Engine System(1)
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057830-00139 |
1 |
螺栓M8×20ZnD |
Bolt |
5 |
||
2 |
B-G00097B-00023 |
1 |
垫圈8ZnD |
Washer |
5 |
||
3 |
B-G000930-00017 |
1 |
垫圈8 |
Washer |
5 |
||
4 |
WZ30.1E-13 |
1 |
水箱挡板 |
Board |
1 |
||
5 |
B-G061700-00036 |
1 |
螺母M8ZnD |
Nut |
5 |
||
6 |
B-G057860-00064 |
1 |
螺拴M14x1.5x70ZnD-10.9ZnD |
Bolt |
4 |
||
7 |
B-Q020490-00005 |
1 |
垫圈14 |
Washer |
4 |
||
8 |
WZ30.1E-2 |
2 |
调整垫 |
Washer |
6 |
||
9 |
WZ30.1E-10 |
2 |
水箱减震垫 |
Insulator |
2 |
||
10 |
B-G008890-00005 |
1 |
螺母M14x1.5ZnD |
Nut |
4 |
||
11 |
B-J088700-00019 |
1 |
喉箍d80 |
clamp |
2 |
||
12 |
WZ30.1E-9 |
1 |
柴油机出水管 |
Hose |
1 |
||
13 |
W-02-00446 |
1 |
风扇 |
Fan |
1 |
||
14 |
B-G061700-00003 |
1 |
螺母M10ZnD |
Nut |
4 |
||
15 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
8 |
||
16 |
B-G00097B-00002 |
1 |
垫圈10ZnD |
Washer |
8 |
||
17 |
B-G057830-00006 |
1 |
螺栓M10x25ZnD |
Bolt |
4 |
||
18 |
WZ30.1E-8 |
1 |
法兰 |
Flange |
1 |
||
19 |
B-G057830-00010 |
1 |
螺栓M10X30ZnD |
Bolt |
4 |
||
20 |
B-J088700-00018 |
1 |
卡箍d70 |
clamp |
2 |
||
21 |
WZ30.1E-9 |
1 |
柴油机出水管 |
Hose |
1 |
||
22 |
WZ30.1.8 |
1 |
附水箱 |
Reservior |
1 |
||
23 |
B-G057830-00139 |
1 |
螺栓M8×20ZnD |
Bolt |
5 |
||
24 |
WZ30.1G.2 |
2 |
附水箱支架 |
bracket |
1 |
||
25 |
W-08-00251 |
1 |
散热器507-0011 |
Radiator |
1 |
||

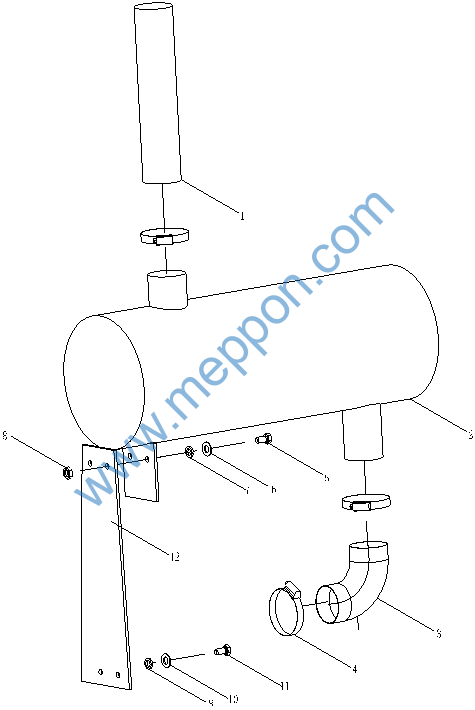

WZ30.1E 发动机系统(二) Engine System(2)
WZ30.1E 发动机系统(二) Engine System(2)
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
W-02-00427 |
1 |
排气尾管CA106033 |
Pipe exhaust |
1 |
||
2 |
W-02-00445 |
1 |
消声器CA110 |
Muffler |
1 |
||
3 |
WZ30.1C-1 |
1 |
排气接管 |
Pipe |
1 |
||
4 |
XS9009 |
1 |
消声器卡箍(柴油机附件) |
Clamp |
1 |
||
5 |
B-G057830-00146 |
1 |
螺栓M8×35ZnD |
Bolt |
2 |
||
6 |
B-G00097B-00023 |
1 |
垫圈8ZnD |
Washer |
2 |
||
7 |
B-Q000930-00017 |
1 |
垫圈8 |
Washer |
2 |
||
8 |
B-G617000-00036 |
螺母8 |
Nut |
2 |
|||
9 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
2 |
||
10 |
B-G00097B-00002 |
1 |
垫圈10ZnD |
Washer |
2 |
||
11 |
B-G057830-00006 |
1 |
螺栓M10X25ZnD |
Bolt |
2 |
||
12 |
WZ30.1E-4 |
2 |
消声器支架 |
Bracket |
1 |
||

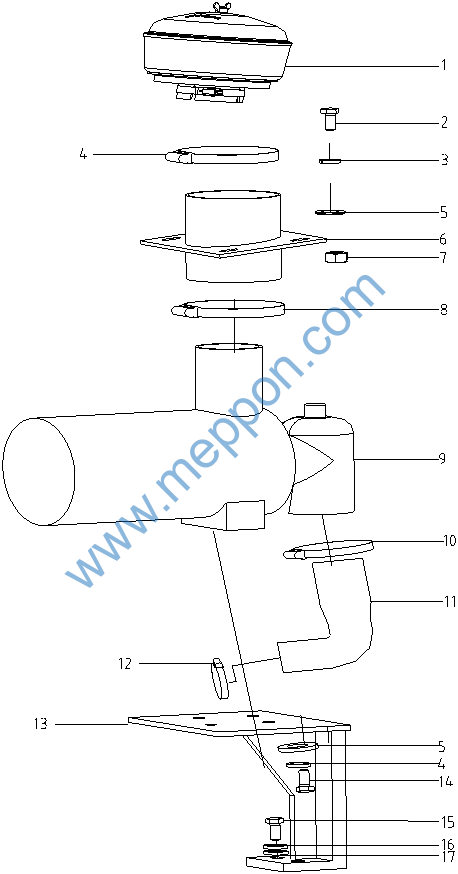

WZ30.1E 发动机系统(三) Engine System(3)
WZ30.1E 发动机系统(三) Engine System(3)
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
W-02-00429 |
1 |
预滤器A01-01640 |
Cap |
1 |
||
2 |
B-G057830-00146 |
1 |
螺栓M8X30ZnD |
Bolt |
4 |
||
3 |
B-G00097B-00023 |
1 |
垫圈8ZnD |
Bolt |
4 |
||
4 |
B-J088700-00002 |
1 |
喉箍d100 |
Clamp |
1 |
||
5 |
B-G000930-00017 |
1 |
垫圈8 |
Washer |
4 |
||
6 |
WZ30.1G.3 |
1 |
空滤接管 |
Bracket |
4 |
||
7 |
B-G061700-00036 |
1 |
螺母 |
Nut |
1 |
||
8 |
B-J088700-00003 |
1 |
喉箍d110 |
Clamp |
1 |
||
9 |
W-02-00430 |
1 |
空滤总成 |
Air filter |
1 |
||
10 |
W-02-00249 |
1 |
预紧力弹簧卡箍105 |
Bolt |
1 |
||
11 |
WZ30.1E-1 |
2 |
进气胶管 |
Bracket |
1 |
||
12 |
W-02-00159 |
1 |
预紧力弹簧卡箍85 |
Clamp |
1 |
||
13 |
WZ30.1E.2 |
2 |
空滤支架 |
Bracket |
1 |
||
14 |
B-G57830-00140 |
1 |
螺栓M8X25 |
Clamp |
4 |
||
15 |
B-G057830-00010 |
1 |
螺拴M10X30ZnD |
Bolt |
2 |
||
16 |
B-G00097B-00002 |
1 |
垫圈10ZnD |
Washer |
2 |
||
17 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
2 |
||
