SINOMACH CHANGLIN WZ30-25C backhoe loader parts catalog 2012 08

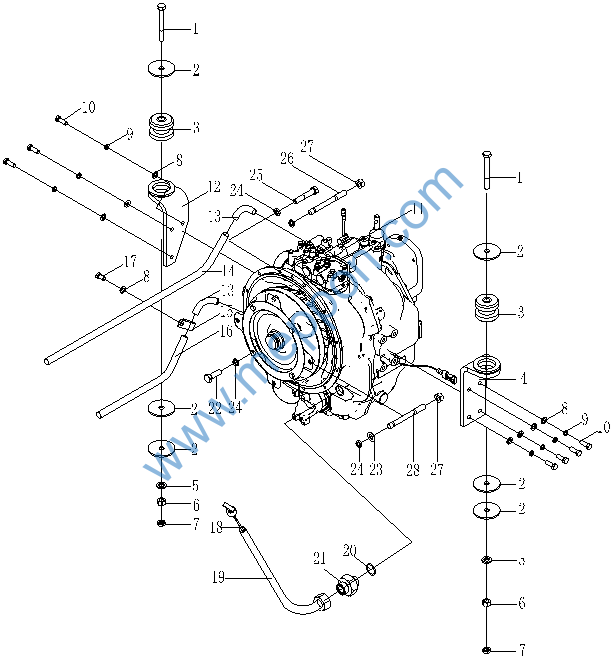

WZ30C.4F 液力变速器系统(一)(四驱)(配TD226B发动机)
Transmission Ass’y(1) (4WD) (for TD226B engine)WZ30C.4F 液力变速器系统(一)(四驱)(配TD226B发动机)
Transmission Ass’y(1)(4WD)
(for TD226B engine)
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057820-00074 |
1 |
螺栓M16×130-10.9ZnD |
Bolt |
2 |
00454- |
|
2 |
WZ30.4-3 |
1 |
垫圈 |
Washer |
6 |
00454- |
|
3 |
Z30.1.2 |
1 |
缓冲垫 |
Spacer |
2 |
00454- |
|
4 |
WZ30.4.3 |
1 |
左支板 |
Left Bracket |
1 |
00454- |
|
5 |
B-Q020490-00007 |
1 |
垫圈16 |
Washer |
2 |
00454- |
|
6 |
B-G061700-00014 |
1 |
螺母M16ZnD |
Nut |
2 |
00454- |
|
7 |
B-G061720-00004 |
1 |
螺母M16ZnD |
Nut |
2 |
00454- |
|
8 |
B-G00097B-00004 |
1 |
垫圈12ZnD |
Washer |
8 |
00454- |
|
9 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
7 |
00454- |
|
10 |
B-G057830-00037 |
1 |
螺栓M12x35ZnD |
O-ring |
7 |
00454- |
|
11 |
W-03-00135 |
1 |
液力变速器CA643945 |
Transmission |
1 |
00454- |
|
12 |
WZ30.4.4 |
1 |
右支板 |
Right Bracket |
1 |
00454- |
|
13 |
WZ30.4E.1 |
1 |
弯管接头 |
Joint |
2 |
00454- |
|
14 |
W-16-01750 |
1 |
软管总成1T/13×21513-08-22/21593-08-22×2650 |
Pipe |
1 |
00454- |
|
15 |
WZ30.4-4 |
1 |
线夹 |
Clip |
1 |
00454- |
|
16 |
W-16-01751 |
1 |
软管总成1T/13×21513-08-22/21593-08-22×2100 |
Pipe |
1 |
00454- |
|
17 |
B-G057830-00030 |
1 |
螺栓M12x25ZnD |
Bolt |
1 |
00454- |
|
18 |
WZ30.4.1.1 |
1 |
油尺 |
Dipstick |
1 |
00454- |
|
19 |
WZ30.4.1.2 |
1 |
油尺座 |
Dipstick Seat |
1 |
00454- |
|
20 |
B-Q020710-00065 |
1 |
O形圈41×3.5 |
O-Ring |
1 |
00454- |
|
21 |
WZ30.4.1-1 |
1 |
接头 |
Joint |
1 |
00454- |
|
22 |
B-G057830-00001 |
1 |
螺栓M10x16 ZnD |
Bolt |
6 |
00454- |
|
23 |
B-G00097B-00002 |
1 |
垫圈10ZnD |
Washer |
4 |
00454- |
|
24 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
22 |
00454- |
|
25 |
B-G057830-00180 |
1 |
螺栓M10x80ZnD |
Bolt |
10 |
00454- |
|
26 |
B-G008980-00021 |
1 |
螺柱M10×85ZnD |
Bolt |
2 |
00454- |
|
27 |
B-G061700-00003 |
1 |
螺母M10ZnD |
Nut |
6 |
00454- |
|
28 |
B-G057830-00208 |
1 |
螺柱M10X45-10.9 ZnD |
Bolt |
4 |
00454- |
|

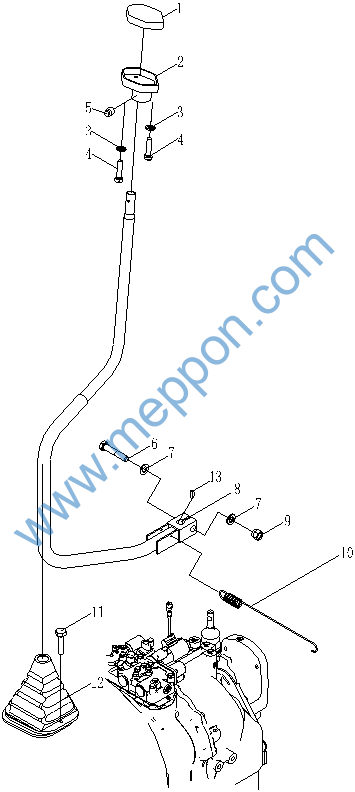

WZ30C.4F 液力变速器系统(二)(四驱)(配TD226B发动机)
Transmission Ass’y(2)(4WD) (for TD226B engine)WZ30C.4F 液力变速器系统(二)(四驱)(配TD226B发动机)
Transmission Ass’y(2)(4WD) (for TD226B engine)
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
WZ30.4.6 |
1 |
手柄上盖 |
Upper Knob |
1 |
00454- |
|
2 |
WZ30.4.7 |
1 |
手柄下盖 |
Lower knob |
1 |
00454- |
|
3 |
B-G00862A-00003 |
1 |
垫圈5 |
Washer |
2 |
00454- |
|
4 |
B-G000650-00003 |
1 |
螺钉M5X20ZnD |
Screw |
2 |
00454- |
|
5 |
B-G000790-00002 |
1 |
螺钉M8x10ZnD |
Screw |
1 |
00454- |
|
6 |
B-G057820-00048 |
1 |
螺栓M12x65ZnD |
Bolt |
2 |
00454- |
|
7 |
B-G00097B-00004 |
1 |
垫圈12ZnD |
Washer |
4 |
00454- |
|
8 |
WZ30C.4B.1 |
1 |
档位操纵杆 |
Shift Lever |
1 |
00454- |
|
9 |
B-G008890-00002 |
1 |
螺母M12ZnD |
Nut |
2 |
00454- |
|
10 |
WZ30.4-6 |
1 |
档位操纵杆拉簧 |
Spring |
1 |
00454- |
|
11 |
B-G057830-00132 |
1 |
螺栓M6x25ZnD |
Bolt |
1 |
00454- |
|
12 |
WZ30.4.5 |
1 |
操纵杆护套 |
Boot |
1 |
00454- |
|
13 |
WZ30.4-5 |
1 |
半圆键 |
Key |
1 |
00454- |
|
WZ30C.4G 液力变速器系统(一)(两驱)(配TD226B发动机)
Transmission Ass’y(1)(2WD) (for TD226B engine)WZ30C.4G 液力变速器系统(一)(两驱)(配TD226B发动机)
Transmission Ass’y(1)(2WD)
(for TD226B engine)
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057820-00074 |
1 |
螺栓M16×130-10.9ZnD |
Bolt |
2 |
00454- |
|
2 |
WZ30.4-3 |
1 |
垫圈 |
Washer |
6 |
00454- |
|
3 |
Z30.1.2 |
1 |
缓冲垫 |
Spacer |
2 |
00454- |
|
4 |
WZ30.4.3 |
1 |
左支板 |
Left Bracket |
1 |
00454- |
|
5 |
B-Q020490-00007 |
1 |
垫圈16 |
Washer |
2 |
00454- |
|
6 |
B-G061700-00014 |
1 |
螺母M16ZnD |
Nut |
2 |
00454- |
|
7 |
B-G061720-00004 |
1 |
螺母M16ZnD |
Nut |
2 |
00454- |
|
8 |
B-G00097B-00004 |
1 |
垫圈12ZnD |
Washer |
8 |
00454- |
|
9 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
7 |
00454- |
|
10 |
B-G057830-00037 |
1 |
螺栓M12x35ZnD |
O-ring |
7 |
00454- |
|
11 |
W-03-00134 |
1 |
液力变速器CA643946 |
Transmission |
1 |
00454- |
|
12 |
WZ30.4.4 |
1 |
右支板 |
Right Bracket |
1 |
00454- |
|
13 |
WZ30.4E.1 |
1 |
弯管接头 |
Joint |
2 |
00454- |
|
14 |
W-16-01750 |
1 |
软管总成1T/13×21513-08-22/21593-08-22×2650 |
Pipe |
1 |
00454- |
|
15 |
WZ30.4-4 |
1 |
线夹 |
Clip |
1 |
00454- |
|
16 |
W-16-01751 |
1 |
软管总成1T/13×21513-08-22/21593-08-22×2100 |
Pipe |
1 |
00454- |
|
17 |
B-G057830-00030 |
1 |
螺栓M12x25ZnD |
Bolt |
1 |
00454- |
|
18 |
WZ30.4.1.1 |
1 |
油尺 |
Dipstick |
1 |
00454- |
|
19 |
WZ30.4.1.2 |
1 |
油尺座 |
Dipstick Seat |
1 |
00454- |
|
20 |
B-Q020710-00065 |
1 |
O形圈41×3.5 |
O-Ring |
1 |
00454- |
|
21 |
WZ30.4.1-1 |
1 |
接头 |
Joint |
1 |
00454- |
|
22 |
B-G057830-00001 |
1 |
螺栓M10x16 ZnD |
Bolt |
6 |
00454- |
|
23 |
B-G00097B-00002 |
1 |
垫圈10ZnD |
Washer |
4 |
00454- |
|
24 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
22 |
00454- |
|
25 |
B-G057830-00180 |
1 |
螺栓M10x80ZnD |
Bolt |
10 |
00454- |
|
26 |
B-G008980-00021 |
1 |
螺柱M10×85ZnD |
Bolt |
2 |
00454- |
|
27 |
B-G061700-00003 |
1 |
螺母M10ZnD |
Nut |
6 |
00454- |
|
28 |
B-G057830-00208 |
1 |
螺柱M10X45-10.9 ZnD |
Bolt |
4 |
00454- |
|
