SINOMACH CHANGLIN WZ30-25C backhoe loader parts catalog 2012 17

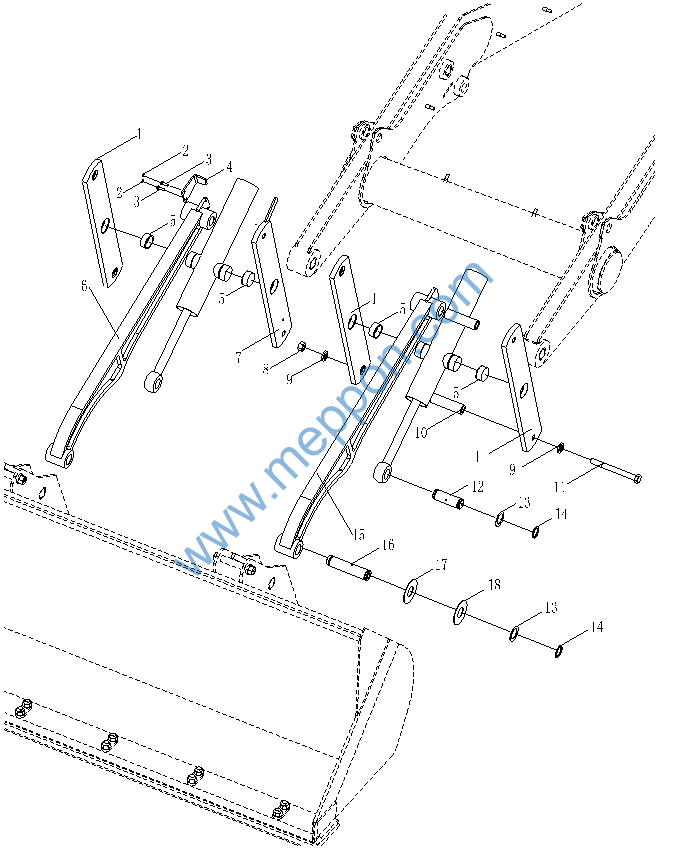

WZ30.13 装载工作装置(二) Loading Device(2)WZ30.13 装载工作装置(二) Loading Device(2)
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
WZ30.13.5-1 |
1 |
摇臂板 |
Rocker |
3 |
00454- |
|
2 |
B-G057830-00143 |
1 |
螺栓M8×25ZnD |
Bolt |
2 |
00454- |
|
3 |
B-G000930-00017 |
1 |
垫圈8 |
Washer |
2 |
00454- |
|
4 |
WZ30.13-3 |
1 |
指针板 |
Pointer |
1 |
00454- |
|
5 |
WZ30.13.5-2 |
1 |
轴套 |
Bushing |
4 |
00454- |
|
6 |
WZ30.13-2 |
1 |
右连杆 |
Right link |
1 |
00454- |
|
7 |
WZ30.13.6.1 |
1 |
摇臂(右二) |
Rocker |
1 |
00454- |
|
8 |
B-G008890-00009 |
1 |
螺母M20-10ZnD |
Nut |
4 |
00454- |
|
9 |
B-Q020490-00011 |
1 |
垫圈20 |
Washer |
8 |
00454- |
|
10 |
WZ30.13-13 |
1 |
套 |
Shaft |
4 |
00454- |
|
11 |
B-G057820-00116 |
1 |
螺栓M20×200-10.9ZnD |
Bolt |
4 |
00454- |
|
12 |
WZ30.13.8 |
1 |
轴 |
Shaft |
2 |
00454- |
|
13 |
WZ30.13-14 |
1 |
垫圈 |
Washer |
8 |
00454- |
|
14 |
WZ30.13-12 |
1 |
挡圈40 |
Washer |
8 |
00454- |
|
15 |
WZ30.13-1 |
1 |
左连杆 |
Left link |
1 |
00454- |
|
16 |
WZ30.13.7 |
1 |
轴 |
Shaft |
2 |
00454- |
|
17 |
WZ30.13-15 |
1 |
垫圈 |
Washer |
8 |
00454- |
|
18 |
WZ30.13-16 |
1 |
垫圈 |
Washer |
4 |
00454- |
|

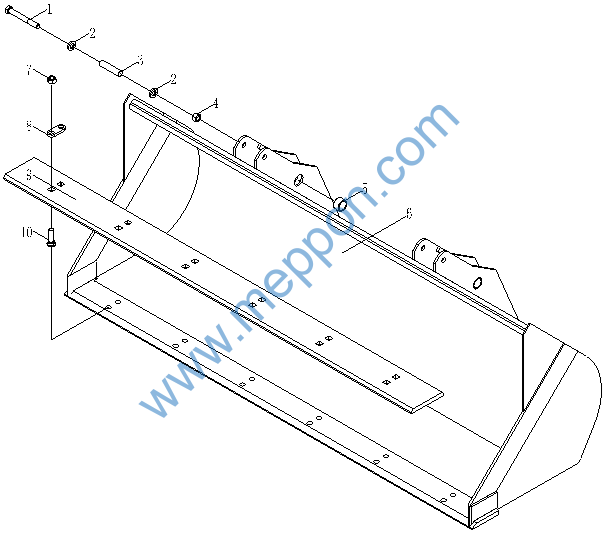

WZ30.13.1 铲斗 Bucket WZ30.13.1 铲斗 Bucket
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057820-00113 |
1 |
螺栓M20×160-10.9ZnD |
Bolt |
2 |
00454- |
|
2 |
B-Q020490-00011 |
1 |
垫圈20 |
Washer |
4 |
00454- |
|
3 |
WZ30.13.1-1 |
2 |
隔套 |
Spacer |
2 |
00454- |
|
4 |
B-G061700-00018 |
1 |
螺母M20ZnD |
Nut |
2 |
00454- |
|
5 |
WZ30.13.1-2 |
1 |
轴套40A |
Bushing |
8 |
00454- |
|
6 |
WZ30.13.1.1A |
1 |
斗 |
Bucket |
1 |
00454- |
|
7 |
B-G061700-00041 |
1 |
螺母M20-10ZnD |
Nut |
12 |
00454- |
|
8 |
WZ30.13.1-4 |
1 |
垫片 |
Washer |
6 |
00454- |
|
9 |
WZ30.13.1-3A |
2 |
附加铲刃板 |
Edge |
1 |
00454- |
|
10 |
WZC20.22.8-4 |
2 |
螺栓 |
Bolt |
12 |
00454- |
|

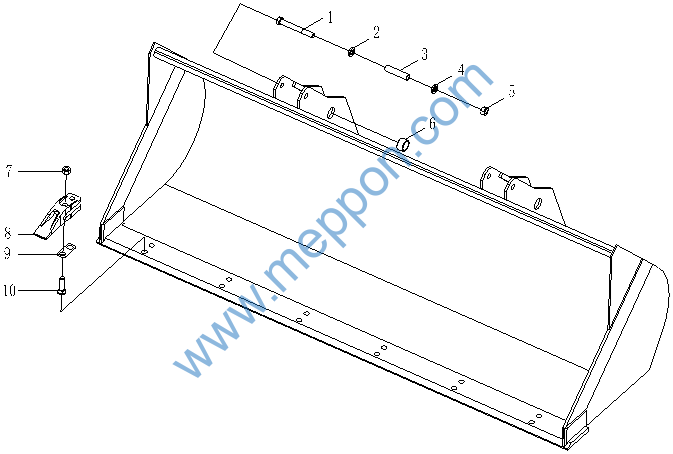

WZ30.13.1 铲斗(选装斗齿) Bucket(Optional Tooth) WZ30.13.1 铲斗(选装斗齿) Bucket(Optional Tooth)
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057820-00113 |
1 |
螺栓M20×160-10.9ZnD |
Bolt |
2 |
00454- |
|
2 |
B-Q020490-00011 |
1 |
垫圈20 |
Washer |
4 |
00454- |
|
3 |
WZ30.13.1-1 |
2 |
隔套 |
Spacer |
2 |
00454- |
|
4 |
B-G061700-00018 |
1 |
螺母M20ZnD |
Nut |
2 |
00454- |
|
5 |
WZ30.13.1-2 |
1 |
轴套40A |
Bushing |
8 |
00454- |
|
6 |
WZ30.13.1.1A |
1 |
斗 |
Bucket |
1 |
00454- |
|
7 |
B-G061700-00041 |
1 |
螺母M20-10ZnD |
Nut |
12 |
00454- |
|
8 |
WZC20.22.8-2 |
1 |
中齿 |
Medium tooth |
6 |
00454- |
|
9 |
WZC20.22.8-5 |
1 |
垫片 |
Shim |
6 |
00454- |
|
10 |
WZC20.22.8-4 |
2 |
螺栓 |
Bolt |
12 |
00454- |
|
