SINOMACH CHANGLIN WZC20 backhoe loader parts catalog 05
WZ30.5B 前传动轴(四驱) Front Drive Shaft(4WD)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
WZ30.7-1 |
1 |
螺纹套 |
Thread cover |
1 |
||
2 |
WZ30.7-2 |
1 |
垫片 |
Washer |
1 |
||
3 |
WZ30.7-3 |
1 |
密封圈 |
Ring |
1 |
||
4 |
B-J07940A-00001 |
1 |
油杯M10×1 |
Grease fitting |
1 |
||
5 |
WZ30.5B.1 |
1 |
传动轴 |
Drive shaft |
1 |
||
6 |
WZ30.7-5 |
1 |
螺栓 |
Bolt |
4 |
||
7 |
B-G000930-00017 |
1 |
垫圈 8 |
Washer |
4 |
||
8 |
WZ30.7-4 |
1 |
连接片 |
Joint plate |
2 |
||

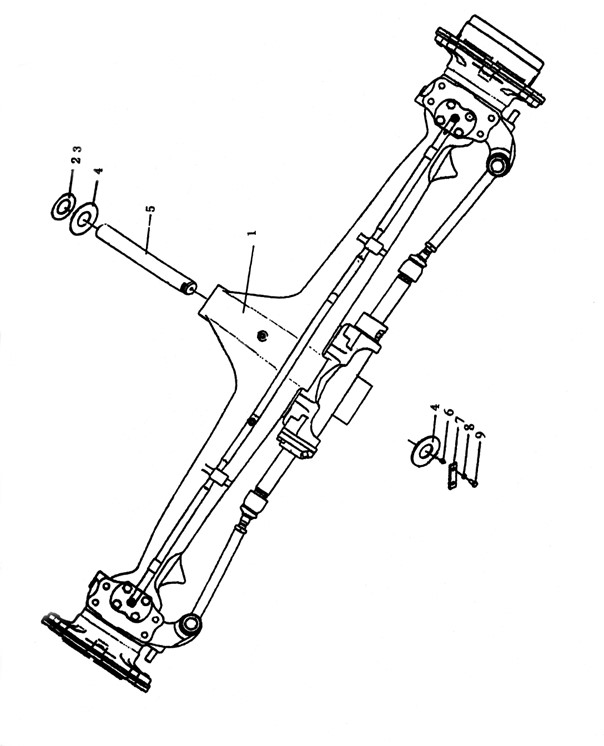

WZ30.6C 前桥(两驱) Front Drive Shaft(2WD)
WZ30.6C 前桥(两驱) Front Drive Shaft(2WD)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
W-03-00031 |
1 |
转向桥CA145442S |
Front axle |
1 |
||
2 |
WZ30.6B-3 |
1 |
调整垫 |
Spacer |
2 |
||
3 |
WZ30.6B-4 |
1 |
调整垫 |
Spacer |
2 |
||
4 |
WZ30.6A-3 |
1 |
垫圈 |
Washer |
2 |
||
5 |
WZ30.6A-4 |
1 |
销轴 |
Pin |
1 |
||
6 |
B-J07940A-00001 |
1 |
油杯M10×1 |
Grease fitting |
1 |
||
7 |
WZ30.6-6 |
1 |
板 |
Plate |
1 |
||
8 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
2 |
||
9 |
B-G057830-00003 |
1 |
螺栓M10×20ZnD |
Bolt |
2 |
||

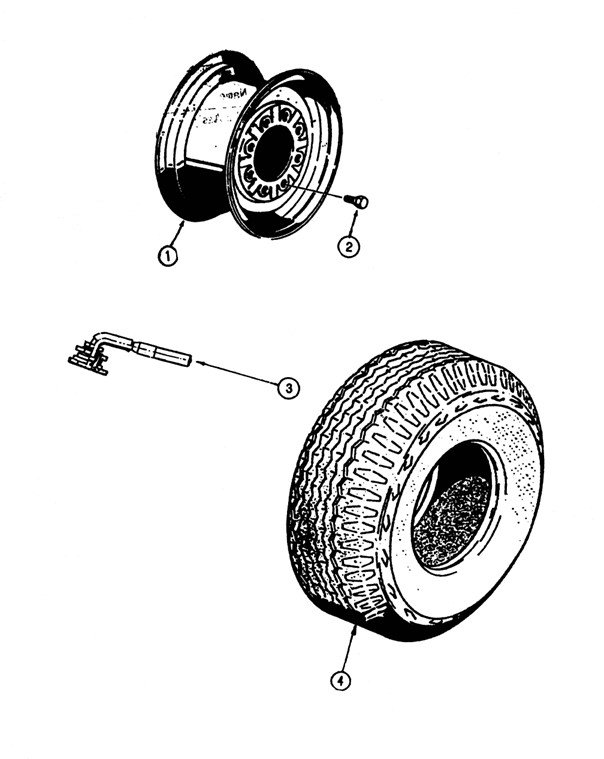

WZ30.6C 前轮胎轮辋总成(两驱) Front Wheel Ass’y(2WD)
WZ30.6C 前轮胎轮辋总成(两驱) Front Wheel Ass’y(2WD)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
WZ30.6C.1 |
1 |
轮毂 |
Rim-Spoke Ass’y |
2 |
||
2 |
WZ30.6C-1 |
1 |
螺栓 |
Bolt |
16 |
||
3 |
B-G039000-00001 |
1 |
气门嘴Z4-02-1 |
Valve Stem |
2 |
||
4 |
W-14-00005 |
1 |
轮胎11L-16-12PR F-3 |
Tire |
2 |
||

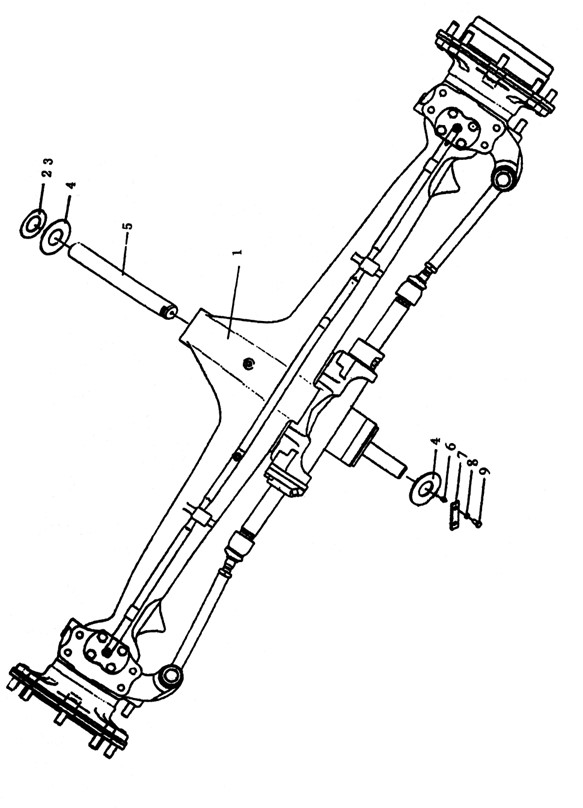

WZ30.6D 前桥(四驱) Front Drive Shaft(4WD)
