SINOMACH CHANGLIN WZC20 backhoe loader parts catalog 15
WZ30.21C 空调系统(一) Air-condition System(1)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
1 |
风机 |
Blower ass’y |
1 |
|||
2 |
1 |
垫 |
Seal |
1 |
|||
3 |
1 |
蒸发器壳体 |
Housing |
1 |
|||
4 |
B-G00097B-00023 |
1 |
垫圈8ZnD |
Washer |
4 |
||
5 |
B-G061700-00036 |
1 |
螺母M8ZnD |
Nut |
4 |
||
6 |
1 |
冷凝管 |
Hose |
4 |
|||
7 |
1 |
管夹 |
Clamp |
4 |
|||

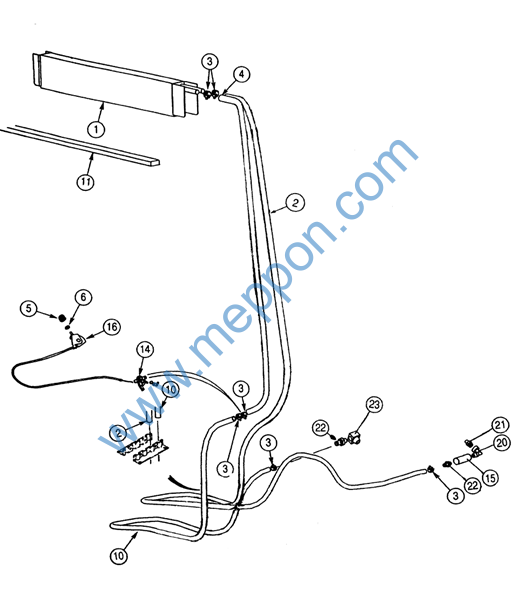

WZ30.21C 空调系统(二) Air-condition System(2)
WZ30.21C 空调系统(二) Air-condition System(2)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
1 |
散热器总成 |
Core |
1 |
|||
2 |
Y0102301 |
1 |
软管L=5000 |
Hose |
1 |
||
3 |
T0900124 |
1 |
卡箍 |
Clamp |
14 |
||
4 |
1 |
软管 L=2000 |
Hose |
1 |
|||
5 |
1 |
旋钮 |
Knob |
1 |
|||
6 |
1 |
垫圈 |
Nut |
1 |
|||
10 |
1 |
软管L=3000 |
Hose |
1 |
|||
11 |
1 |
垫 |
Seal |
1 |
|||
14 |
T0830015 |
1 |
拉丝水阀组件 |
Valve ass’y |
1 |
||
15 |
Q11F-16T |
1 |
球阀1/2 |
Valve |
1 |
||
16 |
1 |
拉丝水阀控制器 |
Control ass’y |
1 |
|||
20 |
Z30.20.4 |
1 |
接管 |
Elbow |
1 |
||
21 |
Z50H.21A-1 |
1 |
接头 |
Joint |
1 |
||
22 |
Z30E.19-1 |
1 |
接头 |
Fitting |
2 |
||
23 |
WZ30.21-10 |
1 |
接头 |
Elbow |
1 |
||
24 |
B-G00097B-00019 |
1 |
垫圈5ZnD |
Nut |
2 |
||
WZ30.21C 空调系统(三) Air-condition System(3)
WZ30.21C 空调系统(三) Air-condition System(3)
序号 No. |
零 件 代 号 Part No. |
版本 Ver. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
T0100021 |
1 |
蒸发器总成 |
Core |
1 |
||
2 |
1 |
膨胀阀 |
Expansion |
1 |
|||
3 |
1 |
护套管 |
Tape |
2 |
|||
4 |
1 |
软管 |
Hose |
1 |
|||
5 |
1 |
垫 |
Seal |
1 |
|||
6 |
1 |
软管 |
Hose |
1 |
|||
7 |
T0810007 |
1 |
温控开关 |
Switch |
1 |
||
12 |
WZ30.21-11 |
1 |
管夹 |
Clamp |
2 |
||
13 |
B-G057830-00131 |
1 |
螺栓M6×20ZnD |
Bolt |
6 |
||
14 |
B-G061700-00034 |
1 |
螺母M6ZnD |
Nut |
4 |
||
15 |
B-G061700-00034 |
1 |
螺母M6ZnD |
Nut |
2 |
||
WZ30.21C 空调系统(四) Air-condition System(4)
