SINOMACH CHANGLIN YZ12HD road roller parts catalog 11
YZ14HD.19 液压驱动系统
Гидравлическая приводная система
序号 Номер |
代号 Обозначения |
名称 Наименование |
数量. Кол |
|
29 |
B-Q020490-00003 |
垫圈12 |
Шайба |
4 |
30 |
W-16-00709 |
软管总成 |
Шланг в сборе |
1 |
31 |
YZ14HD.19.2-1 |
橡胶夹 |
Резиновый зажим |
2 |
32 |
B-G057820-00028 |
螺栓12×110-10.9ZnD |
Болт |
4 |
33 |
B-Q020710-00060 |
О-型圈 38×3.5 |
O-ОБРАЗНОЕ |
1 |
34 |
YZ14HD.19-9 |
接头 |
Соединитель |
1 |
35 |
B-J010020-00012 |
垫圈42 |
Шайба |
1 |
36 |
B-J010020-00007 |
垫圈22 |
Шайба |
2 |
37 |
YZ14HD.19-15 |
接头 |
Соединитель |
2 |
38 |
W-01-00104 |
油泵 |
Масляный насос |
1 |
39 |
B-G057820-00173 |
螺栓M14x40-10.9ZnD |
Болт |
4 |
40 |
B-Q020490-00005 |
垫圈14 |
Шайба |
4 |
41 |
YZ14HD.19-1 |
纸垫 |
Бумажная шайба |
1 |
42 |
W-16-00716 |
软管总成 |
Шланг в сборе |
1 |
43 |
W-16-00717 |
软管总成 |
Шланг в сборе |
3 |
44 |
B-G057820-00027 |
螺栓M12x105ZnD |
Болт |
2 |
45 |
W-15-00012 |
侧压接头|CSHM14x1.5/WD |
Тонометрия cоединитель |
6 |
46 |
YZ14HD.19.8-1 |
阀块 |
клапанный блок |
1 |
47 |
B-J010020-00003 |
垫圈14 |
Шайба |
11 |
48 |
YZ14HD.19-13 |
接头 |
Соединитель |
7 |
49 |
B-G061700-00034 |
螺母 M6ZnD |
Гайка |
4 |
50 |
W-15-00242 |
滤油器 MDM102OP201M18D1 |
Масляный фильтр |
2 |
51 |
W-16-00802 |
软管总成 |
Шланг в сборе |
2 |
52 |
W-16-00800 |
软管总成 |
Шланг в сборе |
1 |
53 |
B-Q020490-00021 |
垫圈6 |
Шайба |
4 |
54 |
B-G000700-00067 |
螺栓M6x85 |
Болт |
4 |
55 |
W-16-00715 |
软管总成 |
Шланг в сборе |
1 |
56 |
YZ14HD.19-12 |
接头 |
Соединитель |
4 |
YZ14HD.19 液压驱动系统
Гидравлическая приводная система
序号 Номер |
代号 Обозначения |
名称 Наименование |
数量. Кол |
|
57 |
W-16-00805 |
软管总成 |
Шланг в сборе |
1 |
58 |
YZ14HD.19-16 |
接头 |
Соединитель |
1 |
59 |
YZ14HD.19-11 |
垫圈 |
Шайба |
2 |
60 |
YZ14HD.19-8 |
A口高压三通 |
тройник высокого давления отверстия А |
1 |
61 |
B-J010020-00002 |
垫圈12 |
Шайба |
3 |
62 |
YZ14HD.19-14 |
接头 |
Соединитель |
2 |
63 |
YZ14HD.19-10 |
接头 |
Соединитель |
1 |
64 |
B-G000700-00042 |
螺栓M8x50 |
Болт |
2 |
65 |
B-G000930-00017 |
垫圈8 |
Шайба |
2 |
66 |
YZ14HD.19.9 |
B口高压三通 |
тройник высокого давления отверстия В |
1 |
67 |
B-G000700-00028 |
螺栓M5x50 |
Болт |
4 |
68 |
B-G000930-00014 |
垫圈5 |
Шайба |
4 |
69 |
W-07-00116 |
电磁换向阀 |
электромагнитный реверсивный клапан |
1 |
70 |
W-16-00718 |
软管总成 |
Шланг в сборе |
1 |
71 |
LTU90.5.10-1 |
阀座 |
гнездо клапана |
1 |
72 |
B-J010000-00002 |
螺塞M14x1.5 |
Пробка |
1 |
73 |
B-Q020710-00115 |
О-型圈45×3.5 |
O-ОБРАЗНОЕ |
2 |
74 |
YZ14HD.19.6 |
接头 |
Соединитель |
1 |
75 |
B-G057830-00012 |
螺栓M10x35ZnD |
Болт |
4 |
76 |
YZ14HD.19.5 |
油管 |
Маслопровод |
1 |
77 |
B-G057830-00010 |
螺栓M10x30ZnD |
Болт |
4 |
78 |
YZ14HD.19.4 |
回油阀块 |
Откачивающий клапанный блок |
1 |
79 |
B-G057830-00030 |
螺栓M12x25ZnD |
Болт |
2 |
80 |
W-16-00708 |
软管总成 |
Шланг в сборе |
1 |
81 |
W-16-00706 |
软管总成 |
Шланг в сборе |
1 |
82 |
W-16-00713 |
软管总成 |
Шланг в сборе |
1 |
83 |
W-16-00712 |
软管总成 |
Шланг в сборе |
1 |
84 |
W-16-00710 |
软管总成 |
Шланг в сборе |
1 |
YZ14HD.19 液压驱动系统
Гидравлическая приводная система
序号 Номер |
代号 Обозначения |
名称 Наименование |
数量. Кол |
|
85 |
YZ14HD.19-4 |
接头 |
Соединитель |
1 |
86 |
W-16-00711 |
软管总成 |
Шланг в сборе |
1 |

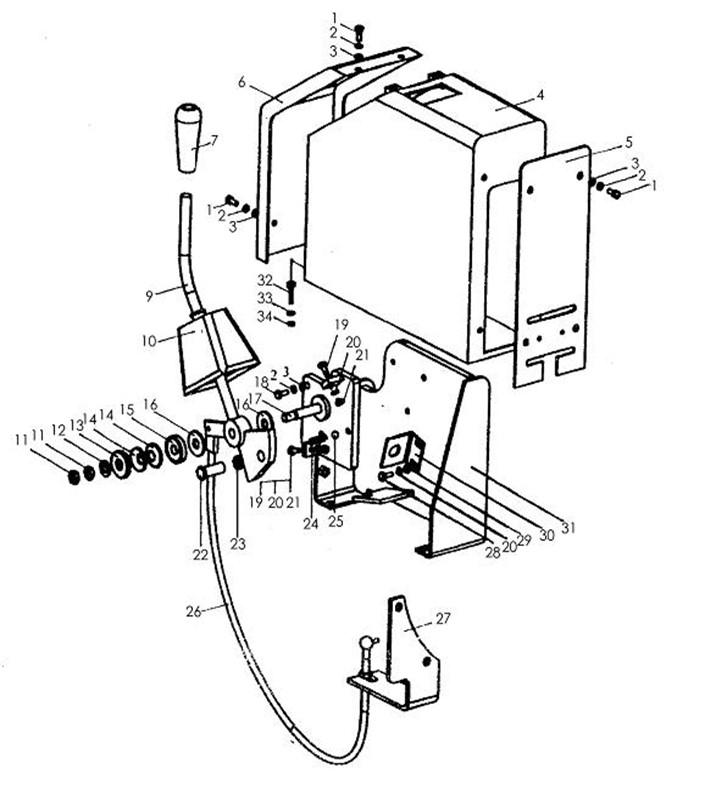

YZ14HD.19.10 操纵系统
Управляющая система
YZ14HD.19.10 操纵系统
Управляющая система
序号 Номер |
代号 Обозначения |
名称 Наименование |
数量. Кол |
|
1 |
B-G057830-00137 |
螺栓M8x16ZnD |
Болт |
8 |
2 |
B-G000930-00017 |
垫圈8 |
Шайба |
10 |
3 |
B-G000950-00019 |
垫圈8 |
Шайба |
8 |
4 |
YZ14H.19.1.3 |
操纵盒 |
Контрольный ящик |
1 |
5 |
YZ14H.19.1-2 |
后盖板 |
Задняя наклада |
1 |
6 |
YZ14HD.19.10.1 |
前盖板 |
Передняя наклада |
1 |
7 |
YZ18F.15-7 |
换向手柄 |
реверсивный рычаг |
1 |
9 |
YZ14HD.19.10.2.1 |
操纵杆 |
Рычаг управления |
1 |
10 |
YZ14H.19.1-1 |
防尘罩 |
Чехол от пыли |
1 |
11 |
B-G061730-00004 |
螺母M12x1.5ZnD |
Гайка |
2 |
12 |
B-G020490-00003 |
垫圈12 |
Шайба |
1 |
13 |
YZ14H.19.1.2-4 |
压板 |
Прижимная пластина |
1 |
14 |
B-G019720-00004 |
蝶簧31.5×16.3×1.75×2.45 |
Барашковая пружина |
1 |
15 |
YZ14H.19.1.2-3 |
压板 |
Прижимная пластина |
1 |
16 |
YZ14H.19.1.2-2 |
垫圈 |
Шайба |
2 |
17 |
YZ14HD.19.10.2.2 |
板 |
Плата |
1 |
18 |
B-G057830-00143 |
螺栓M8x25ZnD |
Болт |
3 |
19 |
B-G057830-00132 |
螺栓M6x25ZnD |
Болт |
2 |
20 |
B-G000930-00015 |
垫圈6 |
Шайба |
8 |
21 |
B-G000410-00017 |
螺母 M6ZnD |
Гайка |
2 |
22 |
YZ14H.19.1.2-5 |
螺栓 |
Болт |
1 |
23 |
B-G061730-00017 |
螺母M16x1.5ZnD |
Гайка |
1 |
24 |
YZ14H.19.1.2-6 |
弹簧 |
пружина |
1 |
25 |
B-G003080-00004 |
钢球.0000-G100-b |
штальный шар |
1 |
26 |
YZ14HD.19.10. 5 |
软轴 |
гибкий вал |
1 |
27 |
YZ14HD.19.10. 4 |
支架 |
Опора |
1 |
28 |
B-G057830-00130 |
螺栓M6x16ZnD |
Болт |
2 |
29 |
B-G00097B-00021 |
垫圈6 ZnD |
Шайба |
2 |
YZ14HD.19.10 操纵系统
Управляющая система
序号 Номер |
代号 Обозначения |
名称 Наименование |
数量. Кол |
|
30 |
YZ14H.19.1. 2-1 |
支架 |
Кронштейн |
1 |
31 |
YZ14HD.19.10. 3 |
支架 |
Кронштейн |
1 |
32 |
B-G057820-00016 |
螺栓M10x55ZnD |
Болт |
8 |
33 |
B-G000930-00001 |
垫圈10 |
Шайба |
8 |
34 |
B-G000950-00002 |
垫圈10ZnD |
Шайба |
8 |
