SINOMACH CHANGLIN YZ14HD YZK14HD road roller parts catalog 04
YZ14.8D.1 轮胎轮辋总成 Wheel Ass’y
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
YZ14.8D.1-1 |
1 |
轮辋体–轮辐组件 |
Rim-spoke Ass’y |
1 |
Y1400558- |
|
2 |
W-14-00011 |
1 |
轮胎 |
Tyre |
2 |
Y1400558- |
|
3 |
YZ16.8.1-3 |
1 |
后动挡座圈 |
Snap ring |
1 |
Y1400558- |
|
4 |
YZ16.8.1-2 |
1 |
锁圈 |
Lock ring |
1 |
Y1400558- |
|

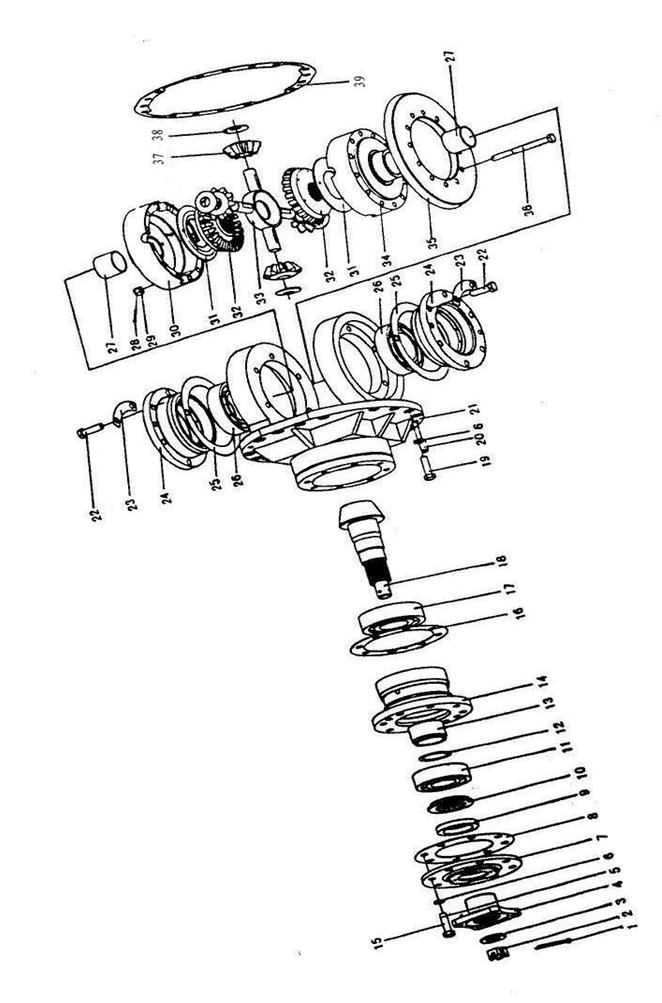

YZ14HD.8.1 后桥主传动 Rear Axle Main Drive
YZ14HD.8.1 后桥主传动 Rear Axle Main Drive
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G000910-00059 |
1 |
销6.3×60 ZnD |
Cotter pin |
1 |
Y1440079- |
|
2 |
Z30.6.1-25 |
1 |
螺母M30x1.5 |
Nut |
1 |
Y1440079- |
|
3 |
Z30.6.1-26 |
1 |
垫圈 |
Washer |
1 |
Y1440079- |
|
4 |
YZ14HD.8.1-1 |
1 |
法兰盘 |
Flange |
1 |
Y1440079- |
|
5 |
B-G057820-00063 |
1 |
螺栓M14x50ZnD |
Bolt |
7 |
Y1440079- |
|
6 |
B-G000930-00005 |
1 |
垫圈14 |
Washer |
23 |
Y1440079- |
|
7 |
Z30.6.1-23 |
1 |
压盖 |
Cover |
1 |
Y1440079- |
|
8 |
Z30.6.1-22 |
1 |
垫 |
Gasket |
1 |
Y1440079- |
|
9 |
B-G09877A-00030 |
1 |
油封FB65x90x12 |
Oil seal |
1 |
Y1440079- |
|
10 |
Z30.6.1-21 |
1 |
甩油盘 |
Oil thrower pan |
1 |
Y1440079- |
|
11 |
B-G002970-00008 |
1 |
滚动轴承31311 |
Bearing |
1 |
Y1440079- |
|
12 |
Z30.6.1-18 |
1 |
调整垫圈 |
Spacer |
1 |
Y1440079- |
|
13 |
Z30.6.1-17 |
1 |
支撑套 |
Sleeve |
1 |
Y1440079- |
|
14 |
Z30.6.1-20 |
1 |
轴承座 |
Bearing seat |
1 |
Y1440079- |
|
15 |
B-G057820-00041 |
1 |
螺栓M12x50ZnD |
Bolt |
1 |
Y1440079- |
|
16 |
Z30.6.1-19 |
1 |
调整垫圈 |
Spacer |
1 |
Y1440079- |
|
17 |
B-G002970-00010 |
1 |
滚动轴承31313 |
Bearing |
1 |
Y1440079- |
|
18 |
Z30.6.1-3L |
1 |
主动螺伞齿轮 |
Drive pinion |
1 |
Y1440079- |
|
19 |
B-G057830-00062 |
1 |
螺栓M14x45ZnD |
Bolt |
16 |
Y1440079- |
|
20 |
B-G001190-00007 |
1 |
销A16x32 |
Pin |
1 |
Y1440079- |
|
21 |
Z30.6.1-15 |
1 |
托架 |
Bracket |
1 |
Y1440079- |
|
22 |
B-G057830-00058 |
1 |
螺栓M14x40 |
Bolt |
12 |
Y1440079- |
|
23 |
Z30.6.1-8 |
1 |
止动垫片 |
Check spacer |
6 |
Y1440079- |
|
24 |
Z30.6E.1-11 |
1 |
轴承座 |
Bearing seat |
2 |
Y1440079- |
|
25 |
Z30.6.1-12 |
1 |
调整垫 |
Spacer |
2 |
Y1440079- |
|
26 |
B-G002970-00020 |
1 |
滚动轴承32215 |
Bearing |
2 |
Y1440079- |
|
27 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
1 |
Y1440079- |
|
28 |
B-G000910-00032 |
1 |
销3.2×30 ZnD |
Cotter pin |
12 |
Y1440079- |
|
29 |
B-G061780-00003 |
1 |
螺母M12 |
Nut |
12 |
Y1440079- |
|
30 |
Z30.6E.1-4 |
1 |
差速器半壳 |
Half case |
1 |
Y1440079- |
|
31 |
Z30.6E.1-9 |
1 |
半轴齿轮垫 |
Washer |
2 |
Y1440079- |
|
32 |
Z30.6E.1-6 |
1 |
半轴齿轮 |
Side gear |
2 |
Y1440079- |
|
33 |
Z30.6E.1-3 |
1 |
十字轴 |
Spider |
1 |
Y1440079- |
|
34 |
Z30.6E.1-2 |
1 |
差速器壳体 |
Case |
1 |
Y1440079- |
|
35 |
Z30.6.1-1L |
1 |
从动螺伞齿轮 |
Gear bevel |
1 |
Y1440079- |
|
36 |
Z30.6.1-13 |
1 |
螺栓 |
Bolt |
12 |
Y1440079- |
|
37 |
Z30.6E.1-5 |
1 |
锥齿轮 |
Pinion |
4 |
Y1440079- |
|
38 |
Z30.6E.1-10 |
1 |
锥齿轮垫板 |
Washer |
4 |
Y1440079- |
|
39 |
Z30.6.1-14 |
1 |
垫 |
Gasket |
1 |
Y1440079- |
|

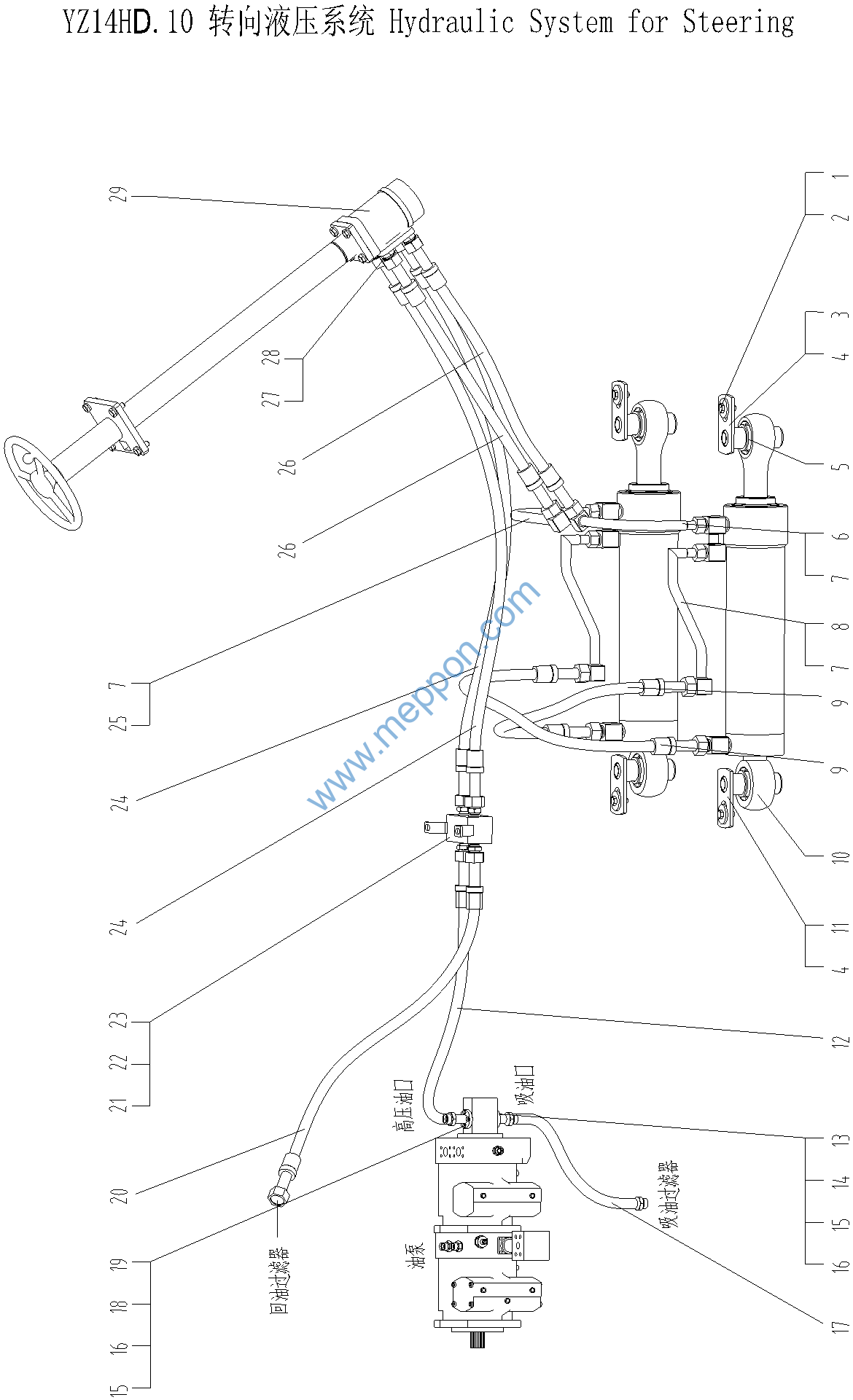

YZ14HD.10 转向液压系统 Hydraulic System for Steering
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057830-00025 |
螺栓M12X16ZnD |
Bolt |
4 |
Y1440079- |
||
2 |
YZ12.10-1 |
垫圈 |
Washer |
4 |
Y1440079- |
||
3 |
B-J07940A-00001 |
油杯M10X1 |
Grease cup |
4 |
Y1440079- |
||
4 |
YZ14.10.5 |
销轴 |
Pin shaft |
2 |
Y1440079- |
||
5 |
YZ12.10-2 |
衬套 |
Bush |
8 |
Y1440079- |
||
6 |
YZ14HD.10.3 |
油管 |
Oil pipe |
1 |
Y1440079- |
||
7 |
B-Q020750-00023 |
O形圈16X2.4 |
O-ring |
4 |
Y1440079- |
||
8 |
YZ14HD.10.4 |
油管 |
Oil pipe |
2 |
Y1440079- |
||
9 |
W-16-00724 |
软管总成8G1/8G-15FDLORX90/8G-15FDLORX90-550(V0) |
Hose ass’y |
2 |
Y1440079- |
||
10 |
YZ14HD.10.2 |
转向油缸 |
Steering cylinder |
2 |
Y1440079- |
||
11 |
YZ12.10.5 |
销轴 |
Pin shaft |
2 |
Y1440079- |
||
12 |
W-16-00723 |
软管总成8G1/8G-15FDLORX/8G-15FDLORX90-3000 |
Hose joint |
1 |
Y1440079- |
||
13 |
YZ14HD.10-2 |
接头体 |
Joint |
1 |
Y1440079- |
||
14 |
B-Q020710-00046 |
O形圈30×3.1 |
O-ring |
1 |
Y1440079- |
||
15 |
B-G000930-00015 |
垫圈6 |
Washer |
8 |
Y1440079- |
||
16 |
B-G057830-00132 |
螺栓M6x25ZnD |
Bolt |
8 |
Y1440079- |
||
17 |
W-16-00716 |
软管总成16G1/16G-28FDLORX/16G-28FDLORX-530 |
Hose ass’y |
1 |
Y1440079- |
||
18 |
YZ14HD.10-3 |
接头体 |
Joint |
4 |
Y1440079- |
||
19 |
B-Q020710-00039 |
O形圈24×2.4 |
O-ring |
1 |
Y1440079- |
||
20 |
W-16-00722 |
软管总成8G1/8G-15FDLORX/8G-15FDLORX-2500 |
Hose ass’y |
1 |
Y1440079- |
||
21 |
YZ14HD.10.1 |
接头体 |
Joint |
1 |
Y1440079- |
||
22 |
B-G057830-00003 |
螺栓M10x20ZnD |
Bolt |
2 |
Y1440079- |
||
23 |
B-Q020490-00001 |
垫圈10 |
Washer |
2 |
Y1440079- |
||
24 |
W-16-00719 |
软管总成 8G1/8G-15FDLORX/8G-15FDLORX-850 |
Hose ass’y |
2 |
Y1440079- |
||
25 |
YZ14HD.10.5 |
油管 |
Oil pipe |
1 |
Y1440079- |
||
26 |
W-16-00720 |
软管总成8G1/8G-15FDLORX/8G-15FDLORX-550 |
Hose ass’y |
2 |
Y1440079- |
||
27 |
B-J010020-00006 |
垫圈20 |
Washer |
4 |
Y1440079- |
||
28 |
YZ14HD.10-1 |
接头体 |
Joint |
4 |
Y1440079- |
||
29 |
W-19-00035 |
转向器阀块总成|BZZ1-E500C+FKA-153021 |
Redirector ass’y |
1 |
Y1440079- |
||

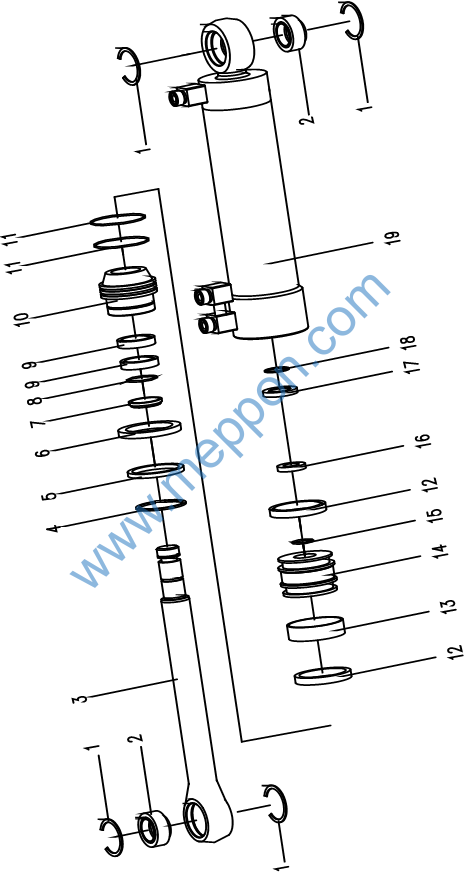

YZ14HD.10.2 转向油缸 Steering Cylinder
