SINOMACH CHANGLIN YZ14HD YZK14HD road roller parts catalog 06
YZ14HD.12 车架(一) Frame Assembly(1)
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
YZ14HD.12.1.1 |
1 |
前横梁 |
Front crossbeam |
1 |
Y1440079- |
|
2
|
YZ14H.12.1-3 YZ14H.12.1-4 YZ14H.12.1-5 |
1 |
调整垫片 |
Adjusting strip |
2 2 2 |
Y1440079- |
|
3 |
B-G057820-00122 |
螺栓M20×75-10.9ZnD |
Bolt |
4 |
Y1440079- |
||
4 |
B-G000930-00008 |
垫圈20 |
Spring washer |
4 |
Y1440079- |
||
5 |
B-G00097B-00010 |
垫圈20ZnD |
Plain washer |
4 |
Y1440079- |
||
6 |
B-G057830-00139 |
螺栓M8×20ZnD |
Bolt |
6 |
Y1440079- |
||
7 |
B-G000930-00017 |
垫圈8 |
Spring washer |
6 |
Y1440079- |
||
8 |
B-G00097B-00023 |
垫圈8ZnD |
Plain washer |
6 |
Y1440079- |
||
9 |
YZ14HD.12.1-1 |
1 |
板 |
Plate |
2 |
Y1440079- |
|
10 |
YZ14HD.12.1.2 |
1 |
框架 |
Framework |
1 |
Y1440079- |
|
11 |
B-G057830-00037 |
螺栓M12×35ZnD |
Bolt |
48 |
Y1440079- |
||
12 |
B-Q020490-00003 |
垫圈12 |
Thickening washer |
48 |
Y1440079- |
||
13 |
YZ14HD.12.1-3 |
1 |
调节弯板 |
Adjusting plate |
12 |
Y1440079- |
|
14 |
YZ14HD.12.1-2 |
1 |
板 |
Plate cleaning mud |
4 |
Y1440079- |
|
15 |
W-03-00062 |
轴承GAC85S/K |
Bearing |
2 |
Y1440079- |
||
16 |
3Y25.12.1-2 |
1 |
V形圈 |
V-ring |
4 |
Y1440079- |
|
17 |
YZ14HD.12.1.3 |
1 |
铰接架 |
Articulation frame |
1 |
Y1440079- |
|
18 |
W-03-00062 |
轴承GAC85S/K |
Bearing |
2 |
Y1440079- |
||
19 |
YZ14HD.12.1-7 |
1 |
压盖 |
Cover |
2 |
Y1440079- |
|
20 |
B-G00097B-00008 |
垫圈16ZnD |
Plain washer |
12 |
Y1440079- |
||
21 |
B-G000930-00006 |
垫圈16 |
Spring washer |
12 |
Y1440079- |
||
22 |
B-G057830-00081 |
螺栓M16×55ZnD |
Bolt |
12 |
Y1440079- |
||
23 |
3Y25.12.1-4 |
1 |
铰接轴盖 |
Cover |
1 |
Y1440079- |
|
24 |
B-J07940A-00001 |
油杯M10×1 |
Grease cup |
4 |
Y1440079- |
||
25 |
B-G057830-00028 |
螺栓M12×20ZnD |
Bolt |
3 |
Y1440079- |
||
26 |
B-G057820-00130 |
螺栓M24×120ZnD |
Bolt |
10 |
Y1440079- |
||
27 |
B-G000930-00014 |
垫圈24 |
Spring washer |
10 |
Y1440079- |
||
28 |
B-G00097B-00010 |
垫圈24ZnD |
Plain washer |
10 |
Y1440079- |
||
29 |
YZ18J.12G.1-3 YZ18J.12G.1-4 YZ18J.12G.1-5 |
1 |
调整垫 |
Adjusting strip |
4 4 2 |
Y1440079- |
|
30 |
YZ16.12A.1-8 YZ16.12A.1-9 YZ16.12A.1-10 |
1 |
调整垫 |
Adjusting strip |
2 4 6 |
Y1440079- |
|
YZ14HD.12 车架(二) Frame Assembly(2)
YZ14HD.12 车架(二) Frame Assembly(2)
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
YZ14HD.12.2.1 |
1 |
后车架体 |
Rear frame |
1 |
Y1440079- |
|
2 |
YZ12.12.2.4 |
1 |
转向黄油管路 |
Grease pipe |
2 |
Y1440079- |
|
3 |
B-Q020710-00030 |
O形圈200×5.7 |
O-shaped ring |
3 |
Y1440079- |
||
4 |
YZ14HD.12.2-1 |
1 |
回油法兰 |
Flange |
1 |
Y1440079- |
|
5 |
B-G000930-00015 |
垫圈6 |
Spring washer |
16 |
Y1440079- |
||
6 |
B-G057830-00131 |
螺栓M6×20ZnD |
Bolt |
16 |
Y1440079- |
||
7 |
W-15-00325 |
回油过滤器RFA-250×10F-Y |
Return filter |
1 |
Y1440079- |
||
8 |
B-G000930-00003 |
垫圈12 |
Spring washer |
5 |
Y1440079- |
||
9 |
B-G057830-00031 |
螺栓M12×28ZnD |
Bolt |
4 |
Y1440079- |
||
10 |
B-Q020710-00085 |
O形圈65×3.1 |
O-shaped ring |
2 |
Y1440079- |
||
11 |
YZ14HD.12.2.2 |
1 |
回油三通 |
Return wye |
1 |
Y1440079- |
|
12 |
B-G000930-00001 |
垫圈10 |
Spring washer |
16 |
Y1440079- |
||
13 |
B-G057830-00006 |
螺栓M10×25ZnD |
Bolt |
16 |
Y1440079- |
||
14 |
W-15-00086 |
液压空气滤清器QUQ2.5-20×2 |
Breather filter |
2 |
Y1440079- |
||
15 |
YZ14HD.12.2-2 |
1 |
空滤法兰 |
Flange |
1 |
Y1440079- |
|
16 |
B-G057830-00143 |
螺栓M8×25ZnD |
Bolt |
36 |
Y1440079- |
||
17 |
B-G000930-00017 |
垫圈8 |
Spring washer |
26 |
Y1440079- |
||
18 |
B-G00097B-00023 |
垫圈8ZnD |
Plain washer |
26 |
Y1440079- |
||
19 |
YZ14HD.12.2.4 |
1 |
电瓶箱盖板 |
Cover |
1 |
Y1440079- |
|
20 |
YZ14HD.12.2-3 |
1 |
橡胶垫 |
Rubber mat |
1 |
Y1440079- |
|
21 |
YZ18J.1E.1-2 |
1 |
螺杆 |
Screw |
1 |
Y1440079- |
|
22 |
B-G00097B-00004 |
垫圈12ZnD |
Plain washer |
1 |
Y1440079- |
||
23 |
YZ14HD.12.2-8 |
1 |
支座 |
Channel bar |
1 |
Y1440079- |
|
24 |
Z50E.12F.5-4 |
1 |
橡胶垫 |
Rubber mat |
2 |
Y1440079- |
|
25 |
YZ14HD.12.2-4 |
1 |
牵引销 |
Dragging pin |
1 |
Y1440079- |
|
26 |
Z50B.12.17 |
1 |
保险销 |
Spur guard |
1 |
Y1440079- |
|
27 |
YZ14HD.12.2-6 |
1 |
板 |
Plate |
1 |
Y1440079- |
|
28 |
YZ14HD.12.2.3 |
1 |
吸油三通 |
Suction wye |
1 |
Y1440079- |
|
29 |
W-15-00326 |
吸油过滤器TF-250×100F-Y |
Suction filter |
1 |
Y1440079- |
||
30 |
YZ14HD.12.2.5 |
1 |
吸油盖 |
Suction cover |
1 |
Y1440079- |
|
31 |
B-Q020710-00001 |
O形圈100×5.7 |
O-shaped ring |
1 |
Y1440079- |
||
32 |
B-J07757B-00001 |
O形圈S10(26501600) |
O-shaped ring |
2 |
Y1440079- |
||
33 |
Z50B.1-14 |
1 |
螺塞 |
Plug screw |
2 |
Y1440079- |
|
34 |
W-15-00139 |
液位计总成(新型)XYW-127 |
Content gauge |
1 |
Y1440079- |
||
35 |
YZ14HD.12.2.7 |
1 |
板 |
Dust guard |
1 |
Y1440079- |
|
36 |
B-Q020490-00023 |
垫圈8 |
Thickening washer |
10 |
Y1440079- |
||
37 |
YZ14HD.12.2-7 |
1 |
板 |
Dust guard |
1 |
Y1440079- |
|
38 |
YZ14HD.12.2-5 |
1 |
板 |
Cover plate |
2 |
Y1440079- |
|
39 |
YZ12.12.1-7 |
1 |
销轴 |
Pin |
2 |
Y1440079- |
|
40 |
YZ14HD.12.2.6 |
1 |
保险销 |
Spur guard |
1 |
Y1440079- |
|
41 |
YZ12.12.1-6 |
1 |
固定杆 |
Fixed link |
1 |
Y1440079- |
|
42 |
B-G000910-00057 |
销6.3×50ZnD |
Cotter pin |
1 |
Y1440079- |

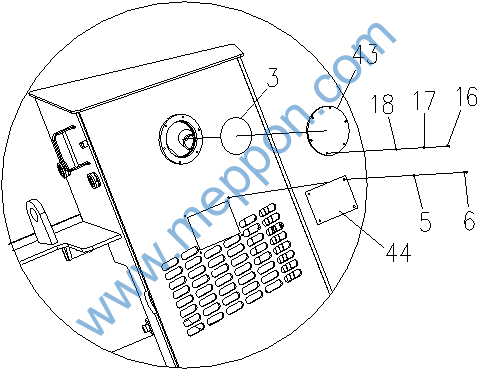

YZ14HD.12 车架(二) Frame Assembly(2)
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
43 |
YZ18J.1E.1-5 |
1 |
盖 |
Cover plate |
1 |
Y1440079- |
|
44 |
YZ14HD.12.2-9 |
1 |
板 |
Cover plate |
1 |
Y1440079- |
|

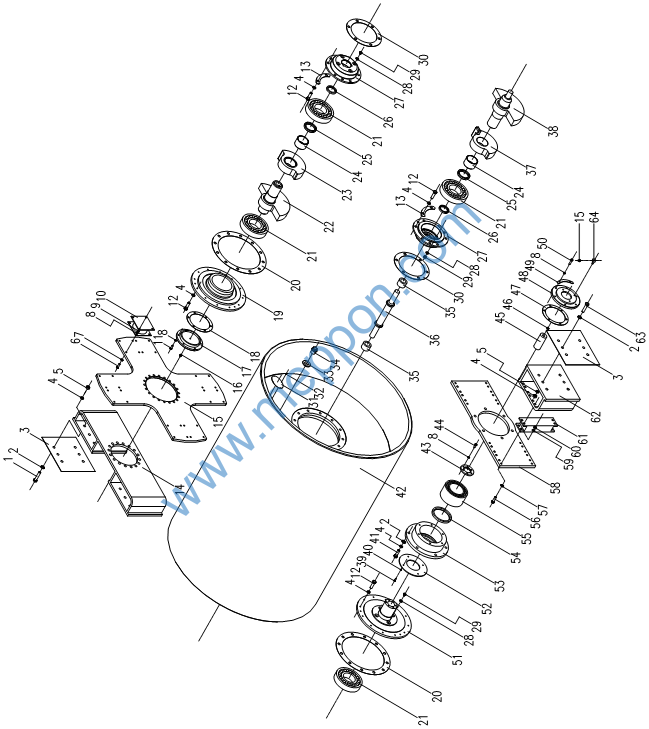

YZ14HD.13 振动轮 Vibrating Roll Ass’y
YZ14HD.13 振动轮 Vibrating Roll Ass’y
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057820-00233 |
1 |
螺栓M20×95ZnD |
Bolt |
12 |
Y1440079- |
|
2 |
B-G00097B-00010 |
1 |
垫圈20ZnD |
Washer |
30 |
Y1440079- |
|
3 |
YZ18J.13-6 |
1 |
垫片 |
Gasket |
4组 |
Y1440079- |
|
4 |
B-G000930-00008 |
1 |
垫圈20 |
Spring washer |
66 |
Y1440079- |
|
5 |
B-G061700-00018 |
1 |
螺母M20ZnD |
Nut |
24 |
Y1440079- |
|
6 |
B-G057830-00038 |
1 |
螺栓M12×45ZnD |
Bolt |
64 |
Y1440079- |
|
7 |
B-G00097B-00004 |
1 |
垫圈12ZnD |
Washer |
64 |
Y1440079- |
|
8 |
B-G000930-00003 |
1 |
垫圈12 |
Spring washer |
82 |
Y1440079- |
|
9 |
B-G061700-00007 |
1 |
螺母M12ZnD |
Nut |
64 |
Y1440079- |
|
10 |
W-12-00131 |
1 |
减震器 |
Rubber buffer |
8 |
Y1440079- |
|
11 |
B-G057830-00037 |
1 |
螺栓M12×35ZnD |
Bolt |
6 |
Y1440079- |
|
12 |
B-G057830-00097 |
1 |
螺栓M20×50ZnD |
Bolt |
36 |
Y1440079- |
|
13 |
YZ14.13-18 |
1 |
双眼锁片 |
Gasket |
6 |
Y1440079- |
|
14 |
YZ14HD.13.1 |
1 |
联接架 |
Support |
1 |
Y1440079- |
|
15 |
YZ14HD.13-1 |
1 |
连接板 |
Support |
1 |
Y1440079- |
|
16 |
W-03-00023 |
1 |
透气塞 |
Aerated cup |
2 |
Y1440079- |
|
17 |
YZ14HD.13-6 |
1 |
挡板 |
Plate |
1 |
Y1440079- |
|
18 |
YZ14HD.13-7 |
1 |
纸垫 |
Gasket |
1 |
Y1440079- |
|
19 |
YZ14HD.13-2 |
1 |
轴承座 |
Flange bearing support |
1 |
Y1440079- |
|
20 |
YZ14.13-7 |
1 |
纸垫 |
Gasket |
2 |
Y1440079- |
|
21 |
B-G002880-00010 |
1 |
轴承22319CA/W33/C4 |
Bearing |
4 |
Y1440079- |
|
22 |
YZ14HD.13.2 |
1 |
左振动轴 |
Left shaft |
1 |
Y1440079- |
|
23 |
YZ14.13.3-1 |
1 |
左活动块 |
L. Revolving weight |
1 |
Y1440079- |
|
24 |
YZ14.13.3-2 |
1 |
衬套 |
Bush |
2 |
Y1440079- |
|
25 |
YZ14.13-12 |
1 |
轴套 |
Bush |
2 |
Y1440079- |
|
26 |
B-G09877A-00013 |
1 |
油封B95×130×12G |
Oil seal |
2 |
Y1440079- |
|
27 |
YZ14.13-10 |
1 |
轴承座 |
Bearing support |
2 |
Y1440079- |
|
28 |
B-J010020-00003 |
1 |
垫圈14 |
Washer |
12 |
Y1440079- |
|
29 |
B-J010000-00002 |
1 |
螺塞M14×1.5 |
Plug |
12 |
Y1440079- |
|
30 |
YZ14.13-11 |
1 |
纸垫 |
Gasket |
2 |
Y1440079- |
|
31 |
YZ14HD.13-8 |
1 |
标牌 |
Brand |
2 |
Y1440079- |
|
32 |
B-G008270-00006 |
1 |
铆钉2×8 |
Rivet |
8 |
Y1440079- |
|
33 |
B-J009820-00012 |
1 |
垫圈42 |
Washer |
4 |
Y1440079- |
|
34 |
YZ14.13.8 |
1 |
磁性螺塞 |
Plug |
4 |
Y1440079- |
|
35 |
YZ14.13-9 |
1 |
橡胶套 |
Bush |
2 |
Y1440079- |
|
36 |
YZ14.13-8 |
1 |
中间轴 |
Shaft |
1 |
Y1440079- |
|
37 |
YZ14.13.7-1 |
1 |
右活动块 |
R. Revolving weight |
1 |
Y1440079- |
|
38 |
YZ14.13.6 |
1 |
右振动轴 |
Right shaft |
1 |
Y1440079- |
|
39 |
B-G057830-00143 |
1 |
螺栓M8×25ZnD |
Bolt |
4 |
Y1440079- |
|
40 |
B-G000930-00017 |
1 |
垫圈8 |
Spring washer |
4 |
Y1440079- |
|
41 |
B-G057830-00100 |
1 |
螺栓M20×55ZnD |
Bolt |
6 |
Y1440079- |
|
42 |
YZ14HD.13.3 |
1 |
滚轮 |
Drum |
1 |
Y1440079- |
