SINOMACH CHANGLIN YZ14HD YZK14HD road roller parts catalog 09

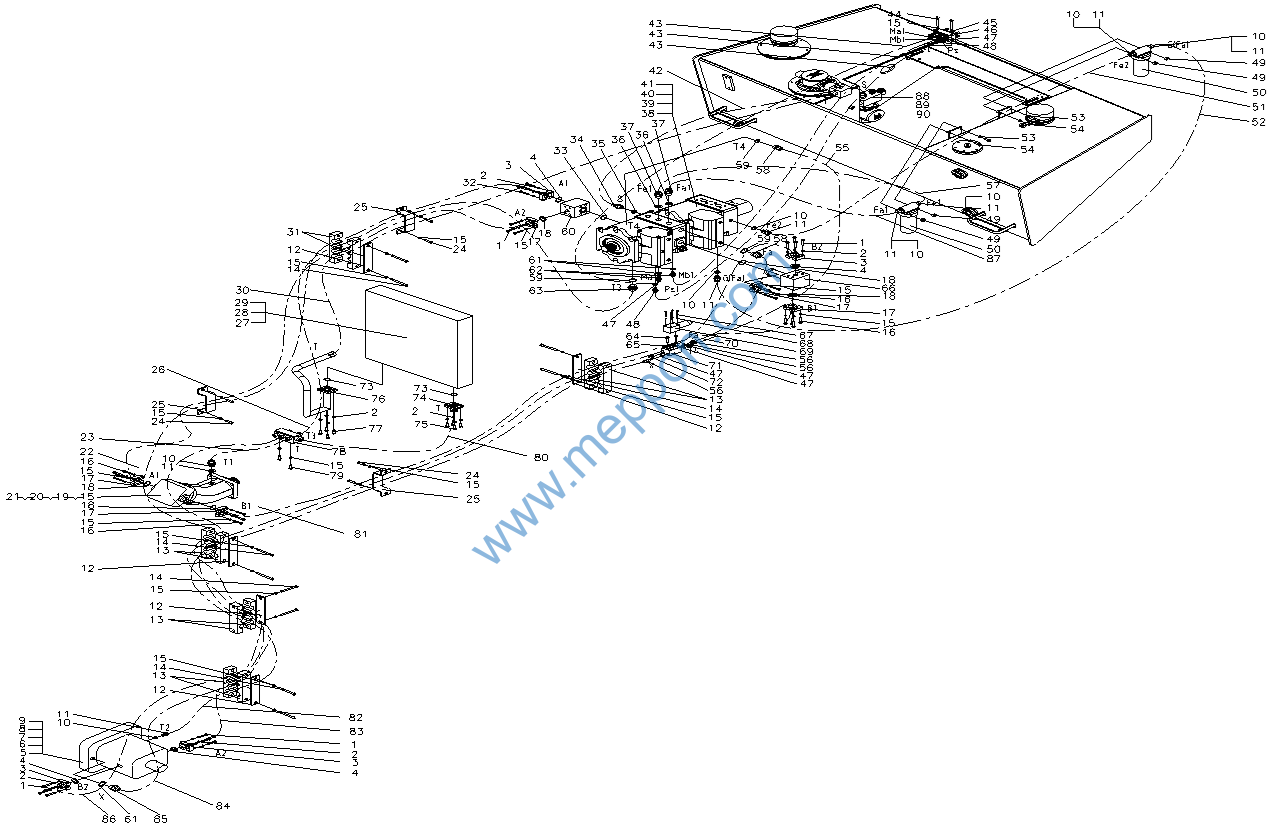

YZ14HD.19 液压驱动系统 Hydraulic System for Driving
YZ14HD.19 液压驱动系统Hydraulic System for Driving
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057830-00011 |
1 |
螺栓M10x35-10.9ZnD |
Bolt |
16 |
Y1440079- |
|
2 |
B-G000930-00001 |
1 |
垫圈10 |
Washer |
28 |
Y1440079- |
|
3 |
W-15-00087 |
1 |
分离式法兰|FHS63 |
Flange |
8 |
Y1440079- |
|
4 |
W-15-00171 |
1 |
O形圈24.99×3.53 |
O-ring |
4 |
Y1440079- |
|
5 |
W-17-00039 |
1 |
减速机马达|GFT26T2+A6VE55 |
Motor |
1 |
Y1440079- |
|
6 |
B-G057830-00095 |
1 |
螺栓M20x45-10.9ZnD |
Bolt |
16 |
Y1440079- |
|
7 |
B-Q020490-00011 |
1 |
垫圈20 |
Washer |
16 |
Y1440079- |
|
8 |
YZ14HD.19-5 |
1 |
垫圈 |
Washer |
20 |
Y1440079- |
|
9 |
YZ14HD.19-6 |
1 |
螺栓 |
Bolt |
20 |
Y1440079- |
|
10 |
B-J010020-00005 |
1 |
垫圈18 |
Washer |
8 |
Y1440079- |
|
11 |
YZ14HD.19-3 |
1 |
接头体 |
Joint |
8 |
Y1440079- |
|
12 |
YZ14HD.19.1-1 |
1 |
板 |
Plank |
5 |
Y1440079- |
|
13 |
YZ14HD.19.1-2 |
1 |
橡胶夹 |
Nip |
8 |
Y1440079- |
|
14 |
B-G057820-00055 |
1 |
螺栓M12x80ZnD |
Bolt |
10 |
Y1440079- |
|
15 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
48 |
Y1440079- |
|
16 |
B-G057820-00205 |
1 |
螺栓M12x40-10.9ZnD |
Bolt |
16 |
Y1440079- |
|
17 |
W-15-00020 |
1 |
分离式法兰|FHS64 |
Flange |
10 |
Y1440079- |
|
18 |
W-15-00001 |
1 |
O形圈32.92×3.53 |
O-ring |
5 |
Y1440079- |
|
19 |
W-17-00040 |
1 |
马达|A6VM80EZ4/63W |
Motor |
1 |
Y1440079- |
|
20 |
B-G057830-00042 |
1 |
螺栓M12x45-10.9ZnD |
Bolt |
4 |
Y1440079- |
|
21 |
YZ14HD.19-7 |
1 |
纸垫 |
Mat |
1 |
Y1440079- |
|
22 |
W-16-00707 |
1 |
软管总成12G6K/12GS-16FLH90M /12GS-16FLH90M-2800(V0) |
Hose ass’y |
1 |
Y1440079- |
|
23 |
W-16-00703 |
1 |
软管总成8G1/8G-15FDLORX/ 8G-15FDLORX90-400 |
Hose ass’y |
1 |
Y1440079- |
|
24 |
B-G057830-00003 |
1 |
螺栓M12x20ZnD |
Bolt |
6 |
Y1440079- |
|
25 |
YZ14HD.19-2 |
1 |
通用管夹 |
Nip |
3 |
Y1440079- |
|
26 |
W-16-00714 |
1 |
软管总成10G1/10G-18FDLORX /10G-18FDLORX90-2200 |
Hose ass’y |
1 |
Y1440079- |
|
27 |
W-08-00115 |
1 |
油散热器|B102D |
Radiator |
1 |
Y1440079- |
|
28 |
B-G057830-00037 |
1 |
螺栓M12x35ZnD |
Bolt |
4 |
Y1440079- |
|
29 |
B-Q020490-00003 |
1 |
垫圈12 |
Washer |
4 |
Y1440079- |
|
30 |
W-16-00709 |
1 |
软管总成16G1/16G-28FDLORX /16G-28FDLORX90-1500 |
Hose ass’y |
1 |
Y1440079- |
|
31 |
YZ14HD.19.2-1 |
1 |
橡胶夹 |
Nip |
2 |
Y1440079- |
|
32 |
B-G057820-00251 |
1 |
螺栓M12x120-10.9ZnD |
Bolt |
4 |
Y1440079- |
|
33 |
B-Q020710-00060 |
1 |
O形圈38×3.5 |
O-ring |
1 |
Y1440079- |
|
34 |
YZ14HD.19-9 |
1 |
接头体 |
Joint |
1 |
Y1440079- |
|
35 |
B-J010020-00012 |
1 |
垫圈42 |
Washer |
1 |
Y1440079- |
YZ14HD.19 液压驱动系统Hydraulic System for Driving
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
36 |
B-J010020-00007 |
1 |
垫圈22 |
Washer |
2 |
Y1440079- |
|
37 |
YZ14HD.19-15 |
1 |
接头体 |
Joint |
2 |
Y1440079- |
|
38 |
W-01-00104 |
1 |
油泵|A4VG71+A10VG45+AZPF-1X-022 |
Pumb |
1 |
Y1440079- |
|
39 |
B-G057820-00173 |
1 |
螺栓M14x40-10.9ZnD |
Bolt |
4 |
Y1440079- |
|
40 |
B-Q020490-00005 |
1 |
垫圈14 |
Washer |
4 |
Y1440079- |
|
41 |
YZ14HD.19-1 |
1 |
纸垫 |
Mat |
1 |
Y1440079- |
|
42 |
W-16-00716 |
1 |
软管总成16G1/16G-28FDLORX /16G-28FDLORX-530 |
Hose ass’y |
1 |
Y1440079- |
|
43 |
W-16-00831 |
1 |
软管总成4G2/4C2-8FDHX /4C2-8FDHX90-700 |
Hose ass’y |
3 |
Y1440079- |
|
44 |
B-G057820-00027 |
1 |
螺栓M12x105ZnD |
Bolt |
2 |
Y1440079- |
|
45 |
W-15-00012 |
1 |
测压接头|CSHM14×1.5/WD |
Joint |
6 |
Y1440079- |
|
46 |
YZ14HD.19.8-1 |
1 |
阀块 |
Block |
1 |
Y1440079- |
|
47 |
B-J010020-00003 |
1 |
垫圈14 |
Washer |
10 |
Y1440079- |
|
48 |
YZ14HD.19-13 |
1 |
接头体 |
Joint |
7 |
Y1440079- |
|
49 |
B-G061700-00034 |
1 |
螺母M6ZnD |
Nut |
4 |
Y1440079- |
|
50 |
W-15-00242 |
1 |
滤油器|MDM102OP201M18D1 |
Oil purifier |
2 |
Y1440079- |
|
51 |
W-16-00802 |
1 |
软管总成8G1/8G-15FDLORX /8G-15FDLORX90-600 |
Hose ass’y |
1 |
Y1440079- |
|
52 |
W-16-00800 |
1 |
软管总成8G1/8G-15FDLORX /8G-15FDLORX90-750 |
Hose ass’y |
1 |
Y1440079- |
|
53 |
B-Q020490-00021 |
1 |
垫圈6 |
Washer |
4 |
Y1440079- |
|
54 |
B-G000700-00067 |
1 |
螺钉M6x85 |
Bolt |
4 |
Y1440079- |
|
55 |
W-16-00715 |
1 |
软管总成4G1/4G-10FDLORX90 /4G-10FDLORX90-650(V90) |
Hose ass’y |
1 |
Y1440079- |
|
56 |
YZ14HD.19-12 |
1 |
接头体 |
Joint |
3 |
Y1440079- |
|
57 |
W-16-00805 |
1 |
软管总成8G1/8G-15FDLORX90 /8G-15FDLORX90-430(V90) |
Hose ass’y |
1 |
Y1440079- |
|
58 |
YZ14HD.19-16 |
1 |
接头体 |
Joint |
2 |
Y1440079- |
|
59 |
YZ14HD.19-11 |
1 |
垫圈 |
Washer |
3 |
Y1440079- |
|
60 |
YZ14HD.19-8 |
1 |
A口高压三通 |
Block |
1 |
Y1440079- |
|
61 |
B-J010020-00002 |
1 |
垫圈12 |
Washer |
3 |
Y1440079- |
|
62 |
YZ14HD.19-14 |
1 |
接头体 |
Joint |
2 |
Y1440079- |
|
63 |
YZ14HD.19-10 |
1 |
接头体 |
Joint |
1 |
Y1440079- |
|
64 |
B-G000700-00042 |
1 |
螺钉M8x50 |
Bolt |
2 |
Y1440079- |
|
65 |
B-G000930-00017 |
1 |
垫圈8 |
Washer |
2 |
Y1440079- |
|
66 |
YZ14HD.19.9 |
1 |
B口高压三通 |
Block |
1 |
Y1440079- |
|
67 |
B-G000700-00028 |
1 |
螺钉M5x50 |
Bolt |
4 |
Y1440079- |
|
68 |
B-G000930-00014 |
1 |
垫圈5 |
Washer |
4 |
Y1440079- |
|
69 |
W-07-00116 |
1 |
电磁换向阀|SWH-G02-C4BS-D24-20 |
Valve |
1 |
Y1440079- |
YZ14HD.19 液压驱动系统Hydraulic System for Driving
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
70 |
W-16-00718 |
1 |
软管总成4G1/4G-10FDLORX90 /4G-10FDLORX90-430(V90) |
Hose ass’y |
1 |
Y1440079- |
|
71 |
LTU90.5.10-1 |
1 |
阀座 |
Block |
1 |
Y1440079- |
|
72 |
B-J010000-00002 |
1 |
螺塞M14×1.5 |
Stopper |
1 |
Y1440079- |
|
73 |
B-Q020710-00115 |
1 |
O形圈45×3.5 |
O-ring |
2 |
Y1440079- |
|
74 |
YZ14HD.19.6 |
1 |
接头 |
Joint |
1 |
Y1440079- |
|
75 |
B-G057830-00012 |
1 |
螺栓M10x35ZnD |
Bolt |
4 |
Y1440079- |
|
76 |
YZ14HD.19.5 |
1 |
油管 |
Oil pipe |
1 |
Y1440079- |
|
77 |
B-G057830-00010 |
1 |
螺栓M10x30ZnD |
Bolt |
4 |
Y1440079- |
|
78 |
YZ14HD.19.4 |
1 |
回油阀块 |
Block |
1 |
Y1440079- |
|
79 |
B-G057830-00030 |
1 |
螺栓M12x25ZnD |
Bolt |
2 |
Y1440079- |
|
80 |
W-16-00708 |
1 |
软管总成16G1/16G-28FDLORX /16G-28FDLORX90-480 |
Hose ass’y |
1 |
Y1440079- |
|
81 |
W-16-00706 |
1 |
软管总成12G6K/12GS-16FLH90M /12GS-16FLH90M-2800(V90) |
Hose ass’y |
1 |
Y1440079- |
|
82 |
W-16-00713 |
1 |
软管总成8G1/8G-15FDLORX /8G-15FDLORX90-3750 |
Hose ass’y |
1 |
Y1440079- |
|
83 |
W-16-00712 |
1 |
软管总成12G6K/12GS-12FLH90M /12GS-12FLH90M-5800(V0) |
Hose ass’y |
1 |
Y1440079- |
|
84 |
W-16-00710 |
1 |
软管总成4G1/4G-10FDLORX /4G-10FDLORX45-5400 |
Hose ass’y |
1 |
Y1440079- |
|
85 |
YZ14HD.19-4 |
1 |
接头体 |
Joint |
1 |
Y1440079- |
|
86 |
W-16-00711 |
1 |
软管总成12G6K/12GS-12FLH90M /12GS-12FLH90M-5700(V180) |
Hose ass’y |
1 |
Y1440079- |
|
87 |
W-16-00842 |
1 |
软管总成8G1/8G-15FDLORX90 /8G-15FDLORX90-320(V270) |
Hose ass’y |
1 |
Y1440079- |
|
88 |
YZ14HD.19.12 |
1 |
吸油三通 |
Oil suction port |
1 |
Y1440079- |
|
89 |
B-G057830-00006 |
1 |
螺栓M10x25ZnD |
Bolt |
4 |
Y1440079- |
|
90 |
B-Q020710-00085 |
1 |
O形圈65×3.1 |
O-ring |
1 |
Y1440079- |
|

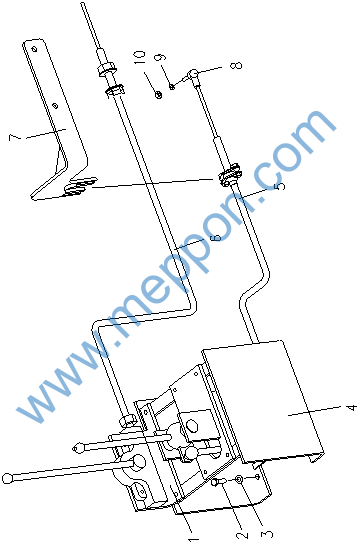

YZ14HD.19.11 操纵系统 Operating System
YZ14HD.19.11 操纵系统 Operating System
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
YZ26.15-3 |
1 |
油门控制器支架 |
Bracket |
1 |
Y1440079- |
|
2 |
B-G057830-00010 |
1 |
螺栓M10×30ZnD |
Bolt |
4 |
Y1440079- |
|
3 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
4 |
Y1440079- |
|
4 |
YZ26.15.3 |
1 |
控制器总成支架 |
Bracket |
1 |
Y1440079- |
|
5 |
YZ14HD.19.11.1 |
1 |
行走控制器总成 |
Controller |
1 |
Y1440079- |
|
6 |
YZ14HD.19A.8.3 |
1 |
油门控制器 |
Controller |
1 |
Y1440079- |
|
7 |
YZ14HD.19.10.4 |
1 |
支架 |
Bracket |
1 |
Y1440079- |
|
8 |
Z30E.15.5 |
1 |
接头体(球头螺栓) |
Ball bolt |
1 |
Y1440079- |
|
9 |
B-G000930-00017 |
1 |
垫圈8 |
Washer |
1 |
Y1440079- |
|
10 |
B-G061700-00036 |
1 |
螺母M8ZnD |
Nut |
1 |
Y1440079- |
|
