SINOMACH CHANGLIN ZG3210-9C excavator parts catalog 11
320.7.3A 连杆总成 CONTROL ROD ASS’Y
序号 No. |
零 件 代 号 Part No. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
互换 ICA |
选装 CHO |
|
1 |
320.7.2-3 |
轴套 |
Bushing |
2 |
3210C001- |
||
2 |
320.7.3A.1 |
连杆焊件 |
Control Rod WA |
1 |
3210C001- |
||
3 |
320.7.3-1 |
轴套 |
Bushing |
2 |
3210C001- |
||

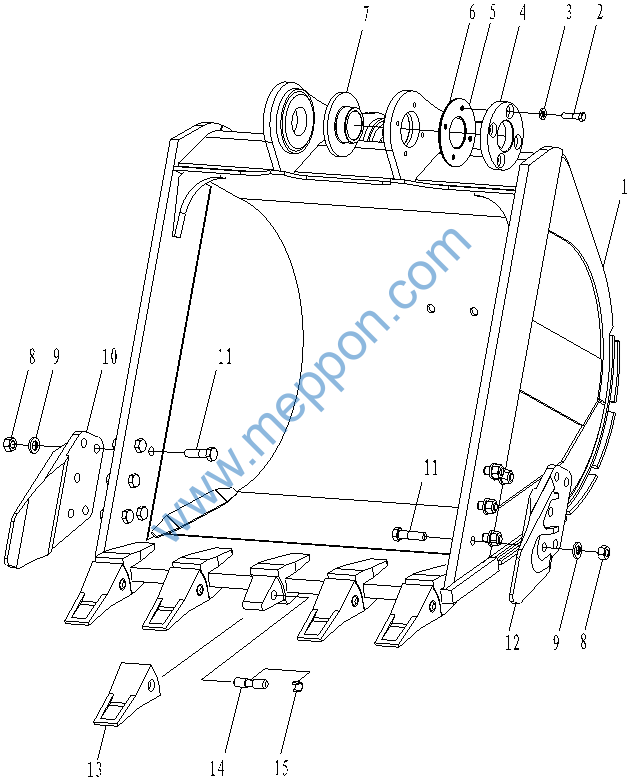

321.8 铲斗组件 BUCKET ASS’Y
321.8 铲斗组件 BUCKET ASS’Y
序号 No. |
零 件 代 号 Part No. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
互换 ICA |
选装 CHO |
|
1 |
321.8.1 |
铲斗 |
bucket |
1 |
3210C001- |
||
2 |
B-G057830-00213 |
螺栓M14×50-10.9ZnD |
bolt |
4 |
3210C001- |
||
3 |
B-Q020490-00005 |
垫圈14 |
washer |
4 |
3210C001- |
||
4 |
320.8-1A |
盖板 |
plate |
1 |
3210C001- |
||
5 |
320.8-3A |
调整垫片 |
pad |
3 |
3210C001- |
||
6 |
320.8-4A |
调整垫片 |
pad |
4 |
3210C001- |
||
7 |
320.8-2A |
轴套 |
sleeve |
1 |
3210C001- |
||
8 |
B-G061700-00020 |
螺母M22ZnD |
nut |
10 |
3210C001- |
||
9 |
B-Q020490-00013 |
垫圈22 |
washer |
10 |
3210C001- |
||
10 |
W-12-00190 |
左边齿DH220(左) |
side cutters(L) |
1 |
3210C001- |
||
11 |
B-G057820-00270 |
螺栓M22×80-10.9ZnD |
bolt |
10 |
3210C001- |
||
12 |
W-12-00191 |
右边齿DH220(右) |
side cutters(R) |
1 |
3210C001- |
||
13 |
W-12-00180 |
斗齿19570(large) |
teeth |
5 |
3210C001- |
||
14 |
W-12-00183 |
斗齿销PC-200P |
pins |
5 |
3210C001- |
||
15 |
W-12-00182 |
弹性套PC-200R |
Pin Clips |
5 |
3210C001- |
||

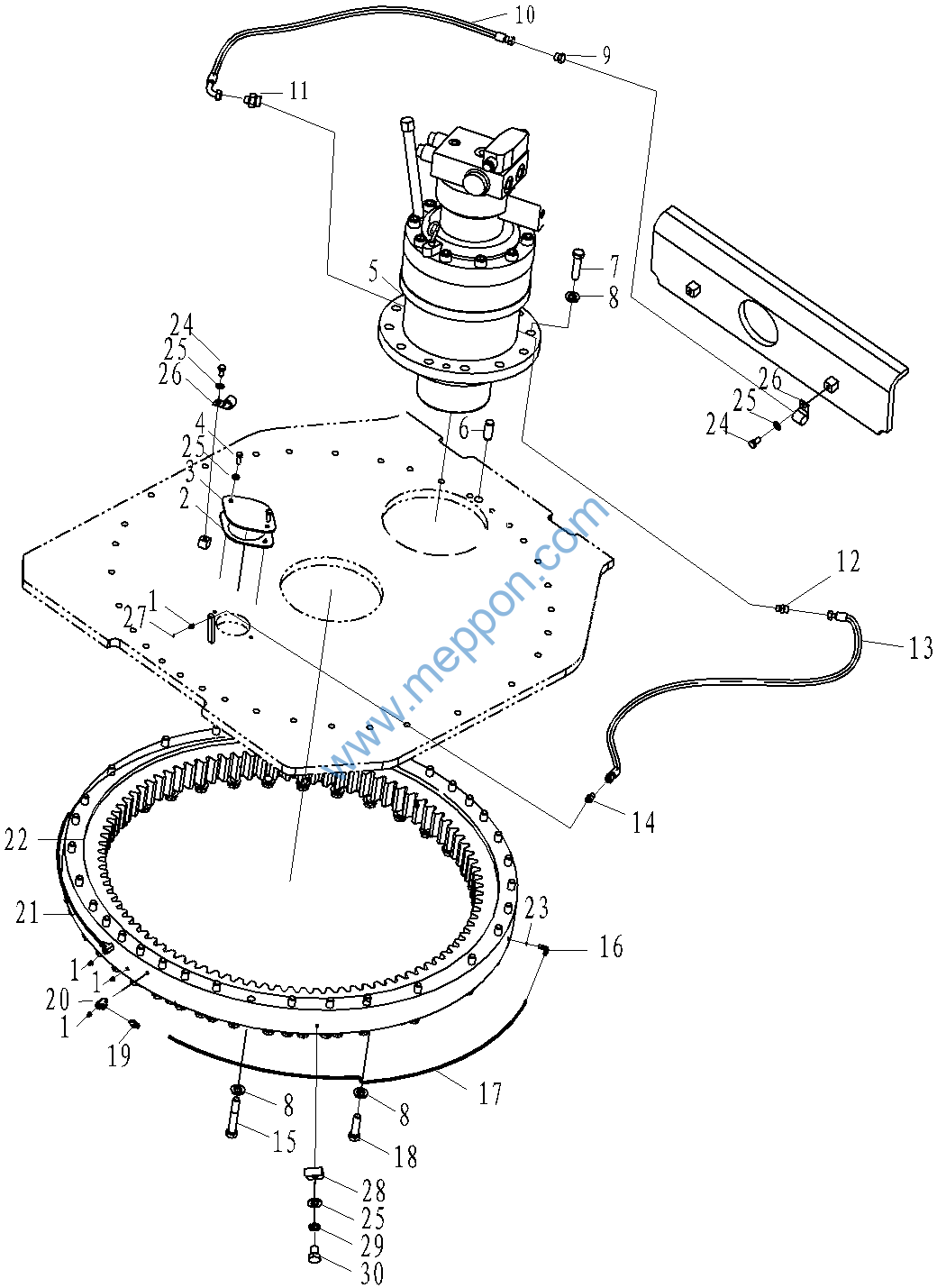

321.9C 回转机构 SWING MACHINE
321.9C 回转机构 SWING MACHINE
序号 No. |
零 件 代 号 Part No. |
名 称 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
互换 ICA |
选装 CHO |
|
1 |
B-J07940A-00001 |
油杯M10×1 |
Nipple-grase |
1 |
3210C001- |
||
2 |
320.11-2 |
密封垫 |
Seal |
1 |
3210C001- |
||
3 |
320.11-1 |
盖板 |
Plate-cover |
1 |
3210C001- |
||
4 |
B-G057830-00010 |
螺栓M10×30ZnD |
bolt |
2 |
3210C001- |
||
5 |
W-17-00069 |
回转马达 |
Swing motor |
1 |
3210C001- |
||
6 |
320.9-3 |
销 |
Pin |
1 |
3210C001- |
||
7 |
B-G057830-00206 |
螺栓 M20×85-10.9ZnD |
bolt |
11 |
3210C001- |
||
8 |
B-Q020490-00011 |
垫圈20 |
Washer |
81 |
3210C001- |
||
9 |
W-15-00459 |
过渡接头 S4C-22 |
Transition-connector |
1 |
3210C001- |
||
10 |
W-16-01398 |
软管总成 |
Hose assy |
1 |
3210C001- |
||
11 |
W-15-00504 |
过渡接头 S1CT-22-08 |
Transition-connector |
1 |
3210C001- |
||
12 |
W-15-00503 |
过渡接头S1CT-14-04 |
Transition-connector |
1 |
3210C001- |
||
13 |
W-16-01483 |
软管总成 |
Hose assy |
1 |
3210C001- |
||
14 |
W-15-00505 |
过渡接头 S1CM-14-10 WD |
Transition-connector |
1 |
3210C001- |
||
15 |
B-G057820-00204 |
螺栓 M20×120-10.9ZnD |
bolt |
34 |
3210C001- |
||
16 |
W-15-00455 |
过渡接头S1CH9-12-10 OGRN |
Transition-connector |
1 |
3210C001- |
||
17 |
320.9-2 |
硬管(L=1340) |
Pipe |
1 |
3210C001- |
||
18 |
B-G057830-00199 |
螺栓 M20×70-10.9ZnD |
bolt |
36 |
3210C001- |
||
19 |
W-15-00454 |
过渡接头 S1CM-12-10WD/RN RN |
Transition-connector |
2 |
3210C001- |
||
20 |
320.9-1A |
过渡接头 |
Transition-valve |
2 |
3210C001- |
||
21 |
320.9-4 |
硬管 (L=1290) |
Pipe |
1 |
3210C001- |
||
22 |
W-03-00176 |
回转支承 QND1220*32Z4 |
Bearing-swing |
1 |
3210C001- |
||
23 |
W-15-00478 |
O形圈8.1×1.6 |
O-ring |
2 |
3210C001- |
||
24 |
B-G057830-00003 |
螺栓 M10×20ZnD |
bolt |
2 |
3210C001- |
||
25 |
B-G00097B-00002 |
垫圈10ZnD |
Washer |
6 |
3210C001- |
||
26 |
B-Q020050-00012 |
线夹C25×41 |
Clamp-tube |
2 |
3210C001- |
||
27 |
W-12-00192 |
油杯防尘套M10x1 |
Nipple-grase |
4 |
3210C001- |
||
28 |
B-Q020050-00013 |
线夹C8×36 |
Clamp-tube |
2 |
3210C001- |
||
29 |
B-G000930-00001 |
垫圈10 |
Washer |
2 |
3210C001- |
||
30 |
B-G057860-00062 |
螺栓M10×1×16ZnD |
bolt |
2 |
3210C001- |
||

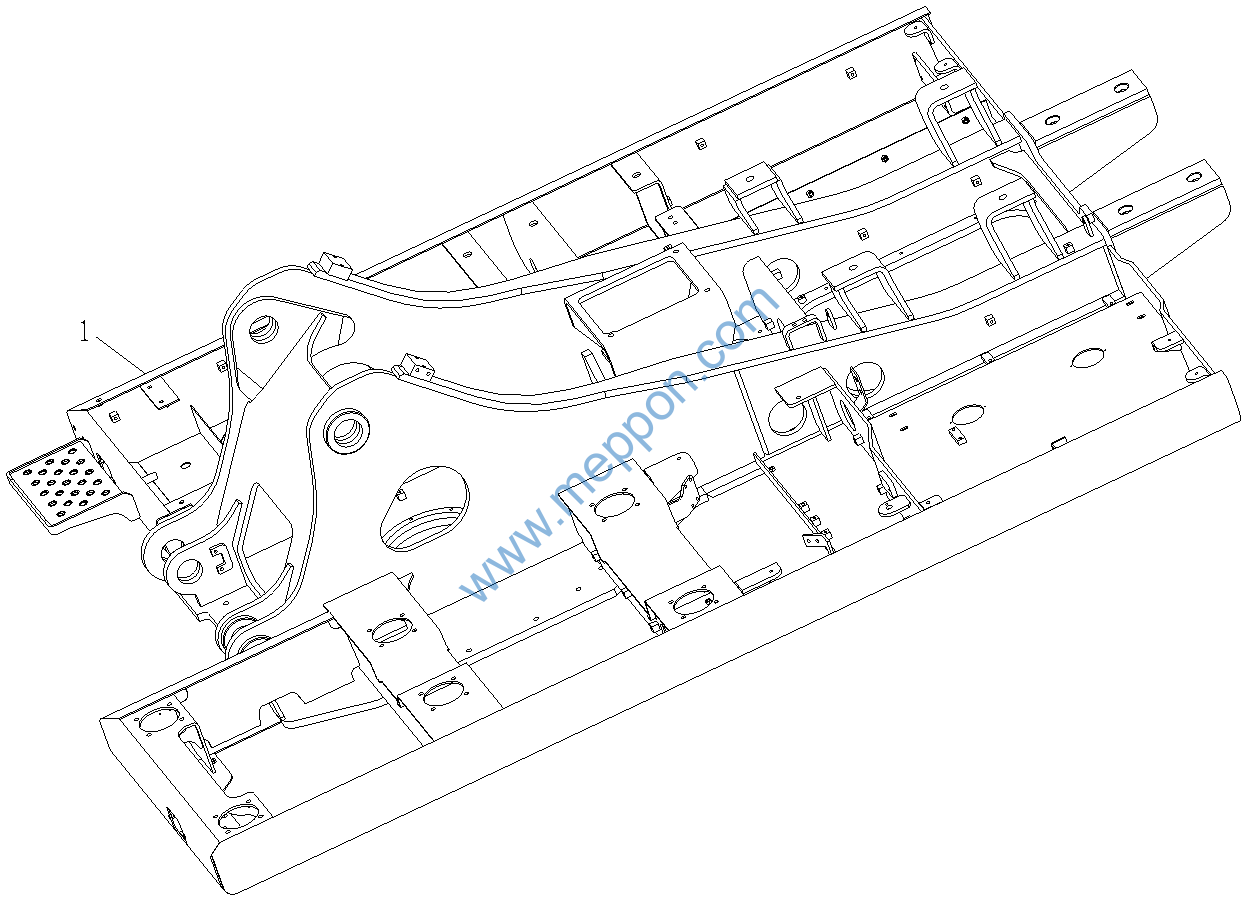

321.10C 上车架 UPPER FRAME
