SINOMACH CHANGLIN ZG3235-9C excavator parts catalog 02
323.1 排气系统 EXHAUST SYSTEM
序号 No. |
零 Part No. |
版本 Ver. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
选装 Cho |
|
1 |
B-G057830-00034 |
1 |
螺栓M12×30ZnD |
Bolt |
4 |
3235C001- |
|
2 |
B-G000930-00003 |
1 |
垫圈12 |
Washer |
4 |
3235C001- |
|
3 |
B-G00097B-00004 |
1 |
垫圈12ZnD |
Washer |
4 |
3235C001- |
|
4 |
W-02-00333 |
1 |
消音器SY23-280a |
Muffler |
1 |
3235C001- |
|
5 |
320.1.5 |
1 |
消音器支架 |
Bracket Muffler |
1 |
3235C001- |
|
6 |
B-Q020490-00001 |
1 |
垫圈10 |
Washer |
4 |
3235C001- |
|
7 |
B-G057830-00005 |
1 |
螺栓M10×25-10.9ZnD |
Bolt |
4 |
3235C001- |
|
8 |
320.1-11 |
1 |
排气接管 |
Pipe |
1 |
3235C001- |
|
9 |
320.1-3 |
1 |
空滤器卡箍 |
Clamp-Band |
2 |
3235C001- |
|

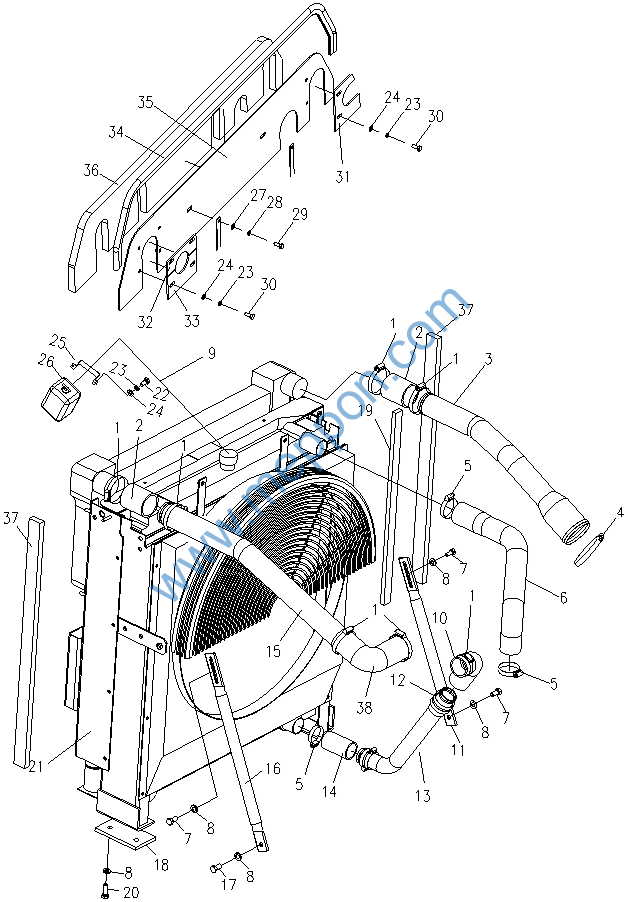

323.1 冷却系统 COOLING SYSTEM
323.1 冷却系统 COOLING SYSTEM
序号 No. |
零 Part No. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
互换 ICA |
选装 CHO |
|
1 |
W-02-00241 |
预紧力弹簧卡箍70 |
Clamp-T/Bolt |
7 |
3235C001- |
||
2 |
320.1-15 |
进气接管 |
Hose |
2 |
3235C001- |
||
3 |
323.1.6 |
发动机出气管 |
Pipe |
1 |
3235C001- |
||
4 |
W-02-00129 |
预紧力弹簧卡箍99 |
Clamp-T/Bolt |
1 |
3235C001- |
||
5 |
B-J088700-00017 |
喉箍d60 |
Clamp-Hose |
8 |
3235C001- |
||
6 |
323.1-6 |
发动机出水管 |
Hose |
1 |
3235C001- |
||
7 |
B-G057830-00030 |
螺栓M12×25ZnD |
Bolt |
3 |
3235C001- |
||
8 |
B-Q020490-00003 |
垫圈12 |
Washer |
8 |
3235C001- |
||
9 |
溢水管 |
Hose |
1 |
3235C001- |
|||
10 |
323.1-5 |
进水接管 |
Hose |
1 |
3235C001- |
||
11 |
323.1-2 |
水箱右撑杆 |
Stay |
1 |
3235C001- |
||
12 |
B-J088700-00018 |
喉箍d70 |
Clamp-Hose |
2 |
3235C001- |
||
13 |
323.1.11 |
发动机进水管 |
Pipe |
1 |
3235C001- |
||
14 |
320.1-14 |
进水管接管 |
Hose |
1 |
3235C001- |
||
15 |
323.1-3 |
发动机进气管 |
Pipe |
1 |
3235C001- |
||
16 |
323.1-1 |
水箱左撑杆 |
Stay |
1 |
3235C001- |
||
17 |
B-G057830-00043 |
螺栓M12×45ZnD |
Bolt |
1 |
3235C001- |
||
18 |
321.1C-5 |
水箱垫 |
Cushion |
2 |
3235C001- |
||
19 |
323.1-4 |
海绵 |
Sponge |
1 |
3235C001- |
||
20 |
B-G057830-00036 |
螺栓M12×35-10.9ZnD |
Bolt |
4 |
3235C001- |
||
21 |
W-08-00183 |
散热器总成W04311000 |
Radiator Assy |
1 |
3235C001- |
||
22 |
B-G057830-00135 |
螺栓M8×12ZnD |
Bolt |
2 |
3235C001- |
||
23 |
B-G000930-00017 |
垫圈8 |
Washer |
8 |
3235C001- |
||
24 |
B-G00097B-00023 |
垫圈8ZnD |
Washer |
8 |
3235C001- |
||
25 |
320.1-9 |
副水箱卡箍 |
Clamp |
1 |
3235C001- |
||
26 |
W-02-00253 |
贮水箱21Y0615240 |
Resevoir Tank |
1 |
3235C001- |
||
27 |
B-G00097B-00002 |
垫圈10Znd |
Washer |
2 |
3235C001- |
||
28 |
B-G000930-00001 |
垫圈10 |
Washer |
2 |
3235C001- |
||
29 |
B-G057830-00003 |
螺栓M10×20Znd |
Bolt |
2 |
3235C001- |
||
30 |
B-G057830-00139 |
螺栓M8×20ZnD |
Bolt |
6 |
3235C001- |
||
31 |
321.1C-1 |
支撑板 |
Plate |
1 |
3235C001- |
||
32 |
321.1C-2 |
支撑板 |
Plate |
1 |
3235C001- |
||
33 |
321.1C-12 |
支撑板 |
Plate |
1 |
3235C001- |
||
34 |
323.13.1 |
嵌条 |
Rubber |
1 |
3235C001- |
||
35 |
323.13.2 |
防护板 |
Plate |
1 |
3235C001- |
||
36 |
323.13-1 |
海绵 |
Sponge |
1 |
3235C001- |
||
37 |
321.1C-9 |
海绵 |
Sponge |
2 |
3235C001- |
||
38 |
323.1-15 |
进气接管 |
hose |
1 |
3235C001- |
||

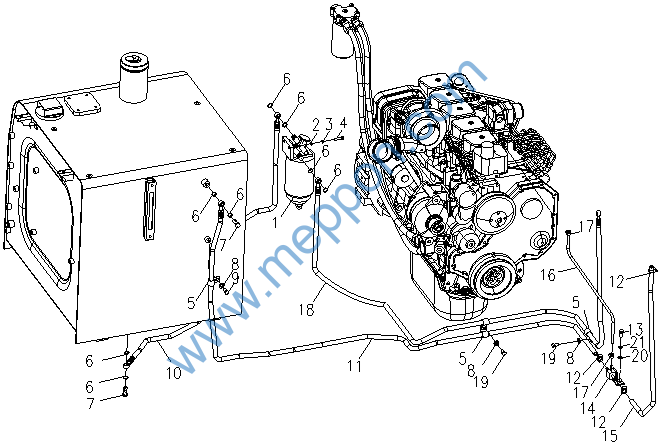

323.1 燃油系统 FUEL SYSTEM
323.1 燃油系统 FUEL SYSTEM
序号 No. |
零 Part No. |
名 Part Name |
数量 Q’ty |
适用车号 Suit Num. |
互换 ICA |
选装 CHO |
|
1 |
W-02-00274 |
燃油滤清器 |
Water Separator |
1 |
3235C001- |
||
2 |
B-G00097B-00023 |
垫圈8ZnD |
Washer |
2 |
3235C001- |
||
3 |
B-G000930-00017 |
垫圈8 |
Washer |
2 |
3235C001- |
||
4 |
B-G057830-00143 |
螺栓M8×25ZnD |
Bolt |
2 |
3235C001- |
||
5 |
B-Q020050-00012 |
线夹 C25x41 |
Clamp-Tube |
4 |
3235C001- |
||
6 |
B-J010020-00003 |
垫圈14 |
Washer |
8 |
3235C001- |
||
7 |
B-J009990-00002 |
螺栓M14×1.5×28ZnD |
Bolt |
2 |
3235C001– |
||
8 |
B-Q020490-00001 |
垫圈10 |
Washer |
3 |
3235C001- |
||
9 |
B-G057830-00001 |
螺栓M10×16ZnD |
Bolt |
1 |
3235C001- |
||
10 |
320.1.15 |
发动机进油管 |
Hose Assembly |
1 |
3235C001- |
||
11 |
320.1.17 |
发动机回油管 |
Hose Assembly |
1 |
3235C001- |
||
12 |
B-J088700-00010 |
喉箍d20 |
Clamp-Hose |
4 |
3235C001- |
||
13 |
B-G057830-00006 |
螺栓M10×25ZnD |
Bolt |
1 |
3235C001- |
||
14 |
320.1.19 |
过渡接头组合 |
Joint |
1 |
3235C001- |
||
15 |
320.1-8 |
主回油管 |
Hose |
1 |
3235C001- |
||
16 |
320.1-20 |
副回油管 |
Hose |
1 |
3235C001- |
||
17 |
B-J088700-00001 |
喉箍 d10 |
Clamp-Hose |
2 |
3235C001- |
||
18 |
320.1.16 |
发动机进油管 |
Hose Assembly |
1 |
3235C001- |
||
19 |
B-G057830-00003 |
螺栓M10×20ZnD |
Bolt |
2 |
3235C001- |
||
20 |
B-G00097B-00002 |
垫圈10Znd |
Washer |
1 |
3235C001- |
||
21 |
B-G000930-00001 |
垫圈10 |
Washer |
1 |
3235C001- |
||

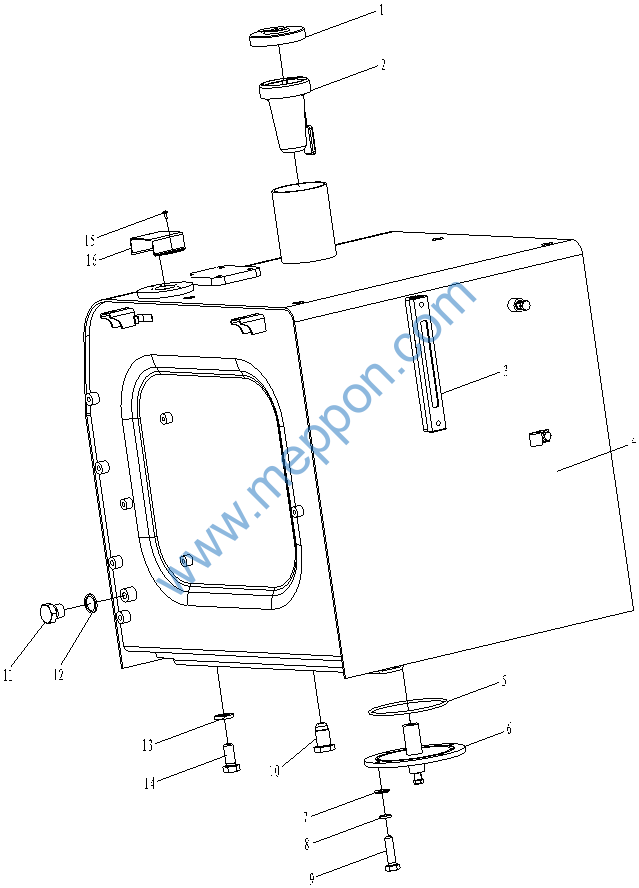

323.1 燃油箱 FUEL TANK
