SANY SY135C SY135C8I2K EXCAVATOR parts catalog 04
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-13-41 |
41 |
B210780000838 |
1 |
管接头 |
Connector, pipe |
2-13-42 |
42 |
A210204000130 |
4 |
螺钉 |
Screw |
2-13-43 |
43 |
A210405000006 |
4 |
垫圈 |
Washer |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-15-1 |
1 |
B210780000696 |
20 |
对开法兰 |
Flange, split |
2-15-2 |
2 |
A210204000354 |
56 |
螺钉 |
Screw |
2-15-3 |
3 |
A210401000001 |
78 |
垫圈 |
False |
2-15-4 |
4 |
12072680 |
1 |
管接头 |
Connector |
2-15-5 |
5 |
B210780000007 |
4 |
对开法兰 |
Flange, split |
2-15-6 |
6 |
B230101000090 |
3 |
O形圈 |
O-ring |
2-15-7 |
7 |
A820205002280 |
1 |
接头 |
Connector |
2-15-8 |
8 |
A820205000962 |
2 |
接头 |
Connector |
2-15-9 |
9 |
A820205000942 |
3 |
接头 |
Connector |
2-15-10 |
10 |
B230101000356 |
19 |
O形圈 |
O-ring |
2-15-11 |
11 |
10165802 |
2 |
接头 |
Connector |
2-15-12 |
12 |
A820205002473 |
7 |
接头 |
Connector |
2-15-13 |
13 |
A820205002474 |
5 |
接头 |
Connector |
2-15-14 |
14 |
10227607 |
1 |
接头 |
Connector |
2-15-15 |
15 |
B230101000050 |
1 |
O形圈 |
O-ring |
2-15-16 |
16 |
A820205002351 |
1 |
堵头 |
Plug |
2-15-17 |
17 |
12176758 |
1 |
管接头 |
Connector |

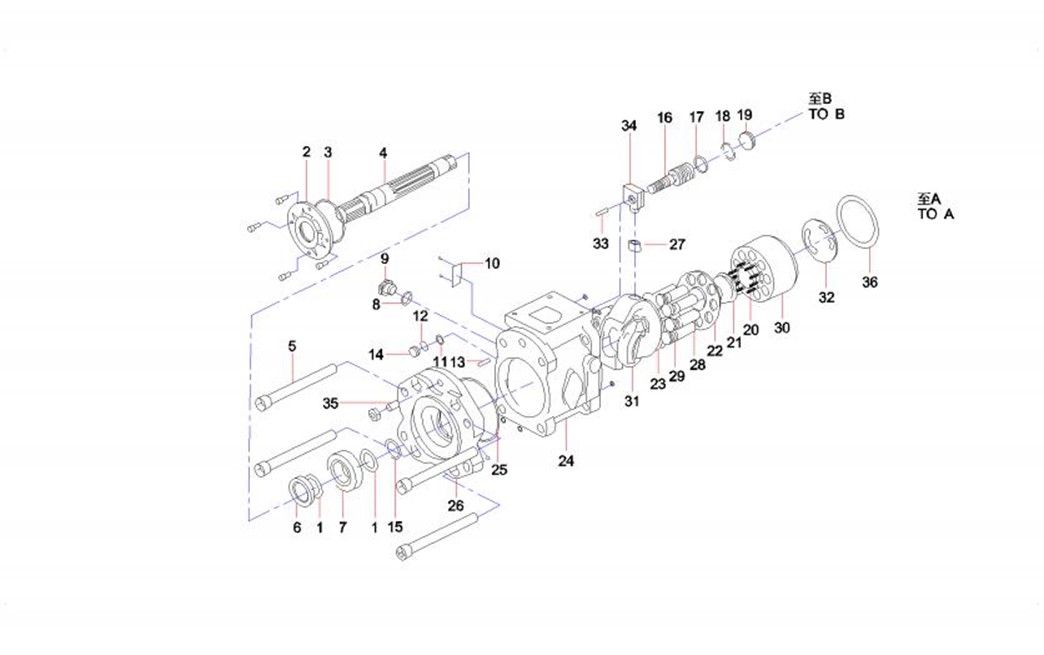

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-17-1 |
1 |
60038677 |
4 |
轴承垫圈 |
Washer, bearing |
2-17-2 |
2 |
60038868 |
1 |
油封盖 |
Cover, oil seal |
2-17-3 |
3 |
60038710 |
1 |
O形圈 |
O-ring |
2-17-4 |
4 |
60038589 |
1 |
驱动轴 |
Shaft, drive |
2-17-5 |
5 |
60038567 |
8 |
内六角螺栓 |
Bolt |
2-17-6 |
6 |
60038865 |
1 |
油封 |
Seal, oil |
2-17-7 |
7 |
60038136 |
2 |
圆柱滚珠轴承 |
Bearing, ball, cylindrical |
2-17-8 |
8 |
60038714 |
4 |
O形圈 |
Seal, O-ring |
2-17-9 |
9 |
60038653 |
4 |
油塞 |
Plug, oil |
2-17-10 |
10 |
60100511 |
1 |
铭牌 |
Nameplate |
2-17-11 |
11 |
60038713 |
2 |
O形圈 |
Seal, O-ring |
2-17-12 |
12 |
60038280 |
2 |
挡圈 |
Ring, retaining |
2-17-13 |
13 |
60038260 |
4 |
弹簧销 |
Pin, spring |
2-17-14 |
14 |
60037948 |
2 |
挡柱 |
Post, bumping |
2-17-15 |
15 |
60037945 |
2 |
弹性挡环 |
Ring, snap |
2-17-16 |
16 |
60038595 |
2 |
伺服柱塞 |
Plunger, servo |
2-17-17 |
17 |
60038708 |
2 |
O形圈 |
Seal, O-ring |
2-17-18 |
18 |
60038279 |
2 |
挡圈 |
Ring, retaining |
2-17-19 |
19 |
60037947 |
2 |
挡柱 |
Post, bumping |
2-17-20 |
20 |
60038383 |
18 |
回程弹簧 |
Spring, backward |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-19-21 |
21 |
60038585 |
2 |
球面衬套 |
Sleeve, spherical |
2-19-22 |
22 |
60038630 |
2 |
压板 |
Clamp |
2-19-23 |
23 |
60038379 |
2 |
滑靴盘 |
Disc, slipper |
2-19-24 |
24 |
60038053 |
2 |
泵体 |
Pump body |
2-19-25 |
25 |
60038707 |
2 |
O形圈 |
Seal, O-ring |
2-19-26 |
26 |
60038623 |
2 |
斜盘支承台 |
Support, swash plate |
2-19-27 |
27 |
60082166 |
2 |
倾斜衬套 |
Sleeve, incline |
2-19-28 |
28 |
60082180 |
18 |
柱塞 |
Plunger |
2-19-29 |
29 |
60082144 |
18 |
滑靴 |
Slipper |
2-19-30 |
30 |
60082158 |
2 |
缸体 |
Cylinder block |
2-19-31 |
31 |
60082174 |
2 |
斜盘 |
Plate, swash |
2-19-32 |
32 |
60194419 |
1 |
配流盘 |
Port Plate |
2-19-33 |
33 |
60208251 |
2 |
销 |
Pin |
2-19-34 |
34 |
60008549 |
2 |
销 |
Pin |
2-19-35 |
35 |
60008742 |
2 |
螺柱 |
Stud |
2-19-36 |
36 |
60208252 |
2 |
O形圈 |
O-ring |

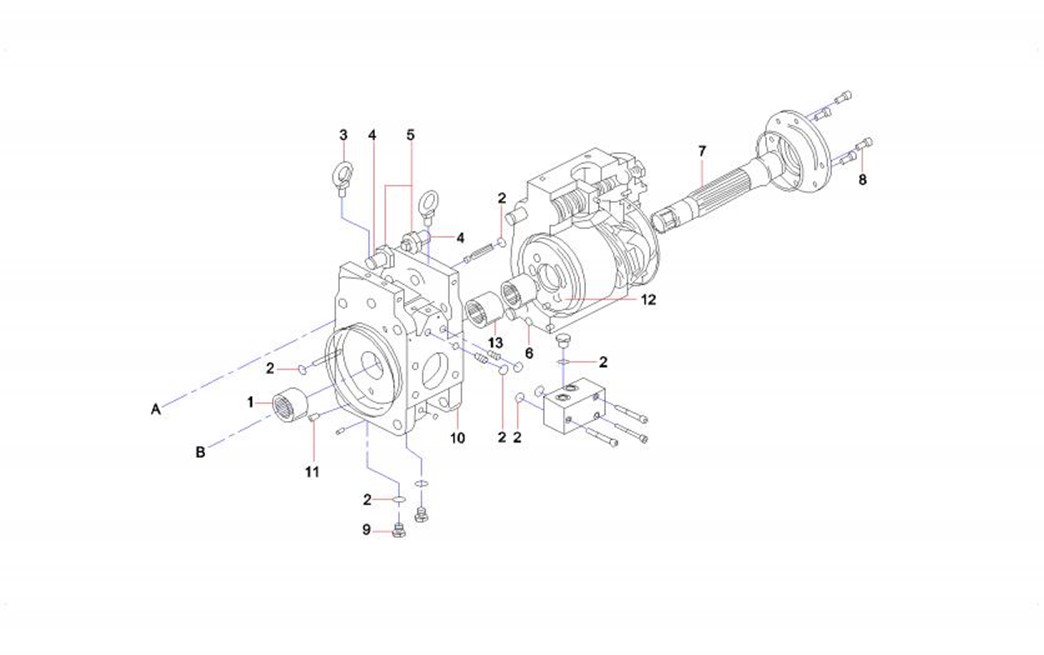

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-21-1 |
1 |
60038124 |
2 |
滚针轴承 |
Bearing, needle |
2-21-2 |
2 |
60038712 |
2 |
O形圈 |
Seal, O-ring |
2-21-3 |
3 |
60038330 |
2 |
吊环螺栓 |
Eyebolt |
2-21-4 |
4 |
60038337 |
2 |
定位螺钉 |
Setscrew |
2-21-5 |
5 |
60038452 |
4 |
六角螺母 |
Nut, hex |
2-21-6 |
6 |
60038716 |
18 |
O形圈 |
Seal, O-ring |
2-21-7 |
7 |
60038590 |
1 |
驱动轴 |
Shaft, drive |
2-21-8 |
8 |
60038565 |
4 |
内六角螺栓 |
Screw, socket head |
2-21-9 |
9 |
60038654 |
2 |
油塞 |
Plug, oil |
2-21-10 |
10 |
60038577 |
1 |
配油壳体 |
Casing, oil distribution |
2-21-11 |
11 |
60038579 |
2 |
配油盘销 |
Pin, oil distribution tray |
2-21-12 |
12 |
60194420 |
1 |
配流盘 |
Port Plate |
2-21-13 |
13 |
60208253 |
1 |
联轴器 |
Coupling |

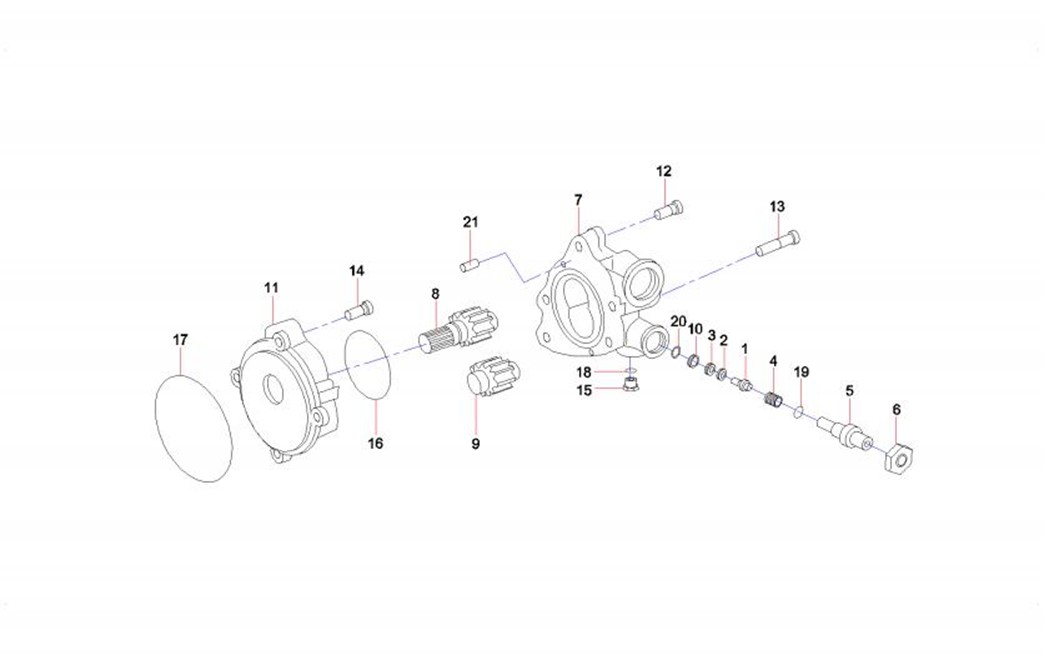

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-23-1 |
1 |
60008508 |
1 |
阀杆 |
Stem, valve |
2-23-2 |
2 |
60008493 |
1 |
阀座 |
Seat, valve |
2-23-3 |
3 |
60008523 |
1 |
挡圈 |
Ring, retaining |
2-23-4 |
4 |
60008500 |
1 |
弹簧 |
Spring |
2-23-5 |
5 |
60008496 |
1 |
调节螺杆 |
Screw, adjusting |
2-23-6 |
6 |
60008505 |
1 |
螺母 |
Nut |
2-23-7 |
7 |
60008512 |
1 |
机体 |
Body, machine |
2-23-8 |
8 |
60008552 |
1 |
齿轮 |
Gear |
2-23-9 |
9 |
60008581 |
1 |
齿轮 |
Gear |
2-23-10 |
10 |
60008491 |
1 |
滤芯 |
Element, filter |
2-23-11 |
11 |
60208254 |
1 |
机体 |
Case |
2-23-12 |
12 |
60008730 |
2 |
螺钉 |
Screw |
2-23-13 |
13 |
60008731 |
2 |
螺钉 |
Screw |
2-23-14 |
14 |
60208255 |
4 |
螺钉 |
Screw |
2-23-15 |
15 |
60008724 |
2 |
堵 |
Plug |
2-23-16 |
16 |
60008504 |
1 |
垫圈 |
Washer |
2-23-17 |
17 |
60038710 |
1 |
O形圈 |
O-ring |
2-23-18 |
18 |
B230101000047 |
1 |
O形圈 |
O-ring |
2-23-19 |
19 |
B230101000229 |
1 |
O形圈 |
O-ring |
2-23-20 |
20 |
60008873 |
1 |
垫圈 |
Washer |
