SANY SY135C SY135C8I2K EXCAVATOR parts catalog 27
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-289-1 |
1 |
变更或见其他配置 |
1 |
日照传感器 |
Sensor, sunlight |
2-289-2 |
2 |
变更或见其他配置 |
1 |
继电器 |
Relay |
2-289-3 |
3 |
变更或见其他配置 |
1 |
继电器 |
Relay |
2-289-4 |
4 |
变更或见其他配置 |
1 |
空调连接线 |
Wire, connecting, air conditioner |

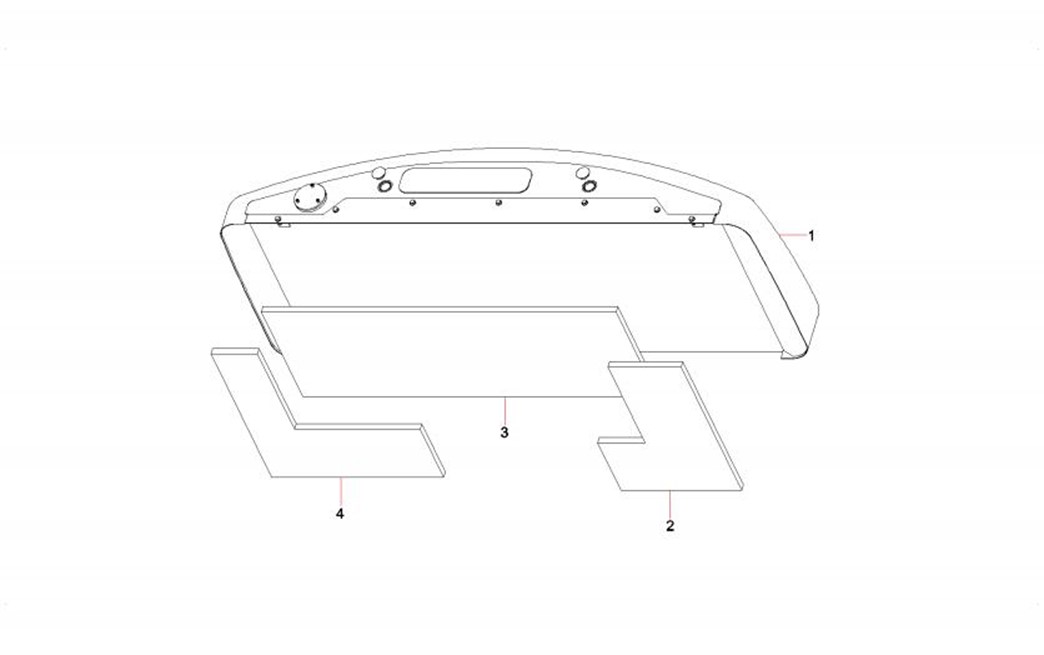

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-291-1 |
1 |
12292596 |
1 |
配重主体 |
Body, counterweight |
2-291-2 |
2 |
A820699001224 |
1 |
右部海绵 |
Sponge, right |
2-291-3 |
3 |
A820699001225 |
1 |
中部海绵 |
Sponge, middle |
2-291-4 |
4 |
A820699001233 |
1 |
左部海绵 |
Sponge, left |

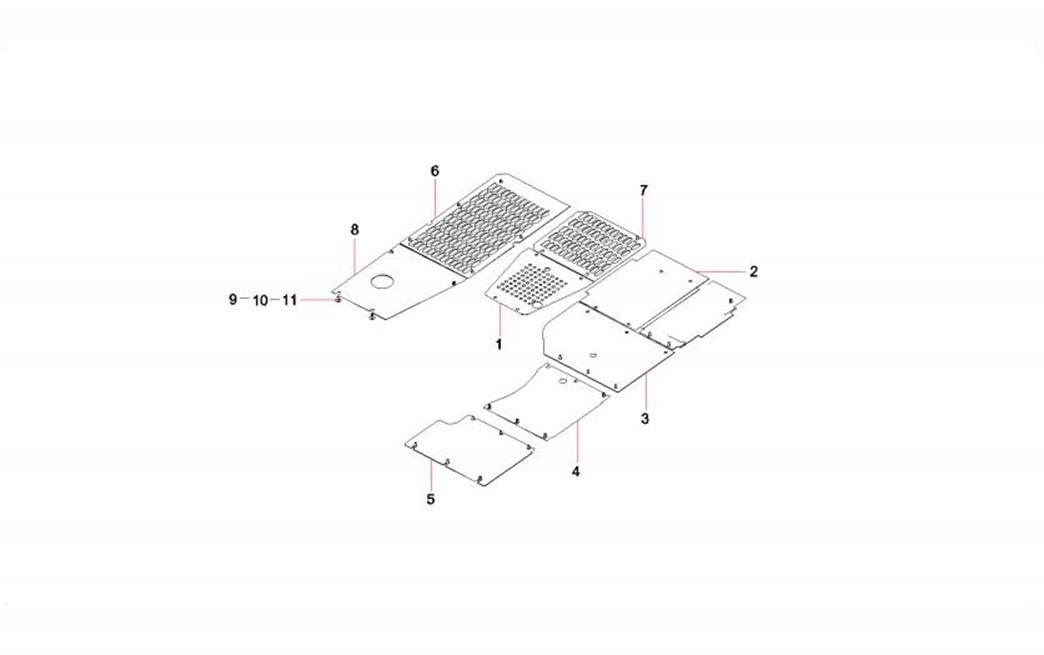

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-293-1 |
1 |
12058454 |
1 |
中前封板 |
Plate, sealing, front middle |
2-293-2 |
2 |
12058456 |
1 |
左中封板 |
Plate, sealing, middle left |
2-293-3 |
3 |
12058458 |
1 |
驾驶室后封板 |
Plate, sealing, cab rear |
2-293-4 |
4 |
12058459 |
1 |
驾驶室中封板 |
Plate, sealing, cab middle |
2-293-5 |
5 |
12058460 |
1 |
驾驶室前封板 |
Plate, sealing, cab front |
2-293-6 |
6 |
12108559 |
1 |
右后封板盖 |
Plate, sealing, rear right |
2-293-7 |
7 |
12108521 |
1 |
中后封板盖 |
Plate, sealing, rear middle |
2-293-8 |
8 |
12058461 |
1 |
油箱封板 |
Plate, sealing, oil tank |
2-293-9 |
9 |
A210401000002 |
41 |
垫圈 |
Washer |
2-293-10 |
10 |
A210404000004 |
41 |
垫圈 |
False |
2-293-11 |
11 |
A210111000203 |
41 |
螺栓M12×35GB5783 10.9级 |
Bolt |
第3章
行走装置
(Travel device)

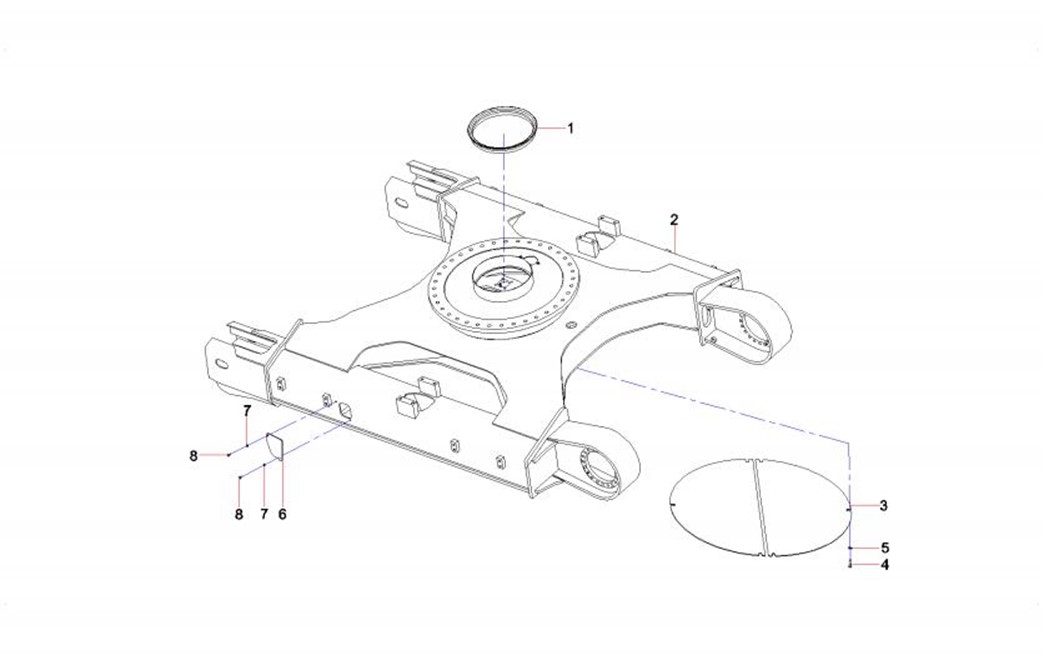

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-3-1 |
1 |
A820606020548 |
1 |
上密封圈 |
Ring, sealing, upper |
3-3-2 |
2 |
11906852 |
1 |
履带架 |
Track frame |
3-3-3 |
3 |
11655950 |
2 |
盖板 |
Cover |
3-3-4 |
4 |
A210111000195 |
6 |
螺栓 |
Bolt |
3-3-5 |
5 |
A210405000011 |
6 |
垫圈 |
False |
3-3-6 |
6 |
10542624 |
2 |
盖板 |
Cover |
3-3-7 |
7 |
A210407000018 |
4 |
垫圈 |
WASHER |
3-3-8 |
8 |
A210111000088 |
4 |
螺栓 |
Bolt |

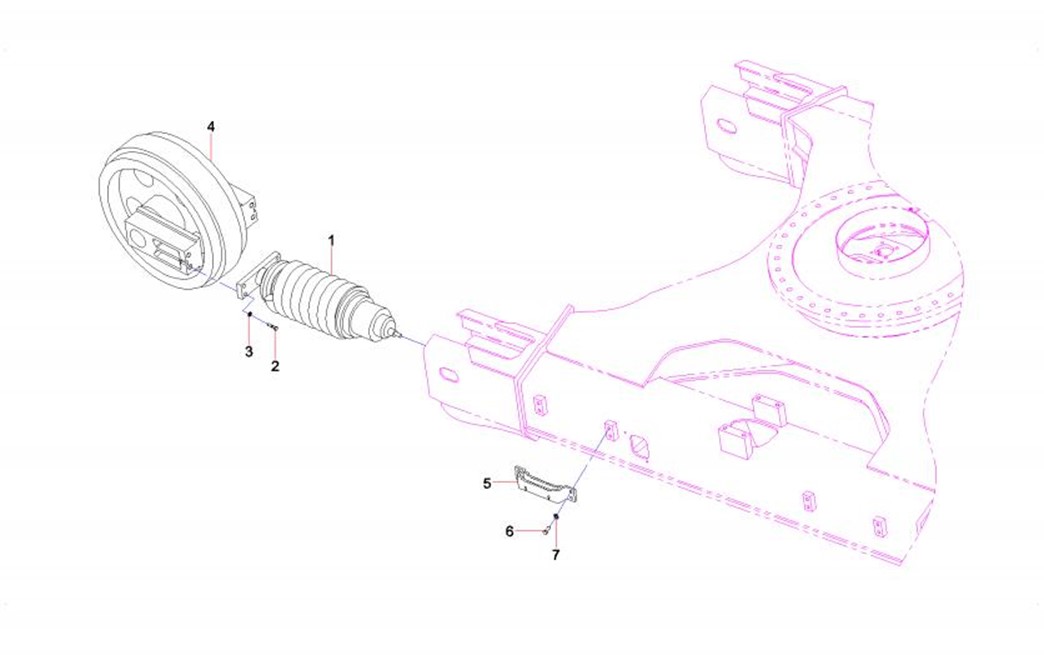

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-5-1 |
1 |
A229900004679 |
2 |
涨紧装置 |
Idler tensioner AS |
3-5-2 |
2 |
A210110000346 |
8 |
螺栓 |
Bolt |
3-5-3 |
3 |
A210401000003 |
8 |
垫圈 |
Washer |
3-5-4 |
4 |
A229900010405 |
2 |
引导轮 |
Wheel, idler |
3-5-5 |
5 |
11655980 |
4 |
脚踏板 |
Pedal |
3-5-6 |
6 |
A210111000208 |
16 |
螺栓 |
Bolt |
3-5-7 |
7 |
A210444000001 |
16 |
垫圈 |
Washer |
