SANY SY135C SY135C8I2K EXCAVATOR parts catalog 35
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
7-15-1 |
1 |
60153627 |
1 |
金属件 |
Metalwork |
7-15-2 |
2 |
60153628 |
1 |
金属件 |
Metalwork |
7-15-3 |
3 |
60153629 |
1 |
金属件 |
Metalwork |
7-15-4 |
4 |
60153630 |
1 |
金属球 |
Metal ball |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

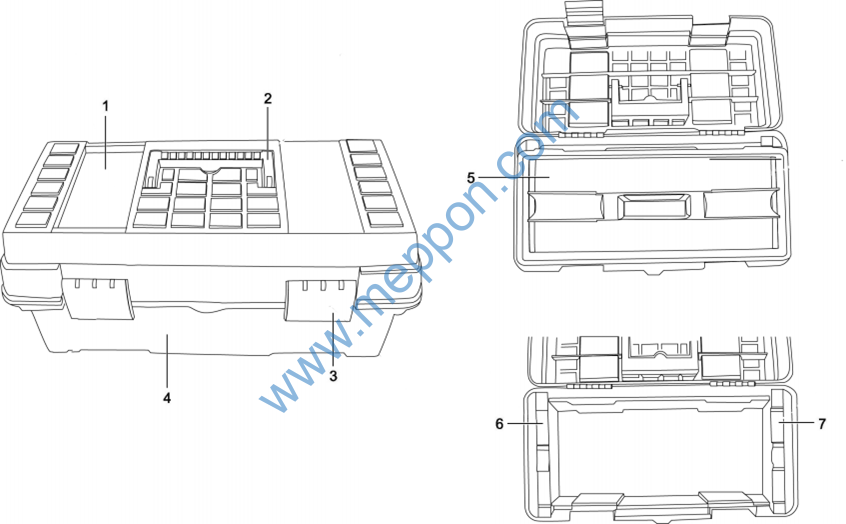

7-17-1 |
1 |
60153777 |
1 |
上盖 |
Cover, upper |
7-17-2 |
2 |
60153697 |
1 |
把手 |
Handle |
7-17-3 |
3 |
60153693 |
2 |
锁扣 |
Lock catch |
7-17-4 |
4 |
60153713 |
1 |
底座 |
Base |
7-17-5 |
5 |
60153827 |
1 |
托盘 |
Pallet |
7-17-6 |
6 |
60153665 |
1 |
左架 |
Support, left |
7-17-7 |
7 |
60153654 |
1 |
右架 |
Support, right |
第8章
其他配置
(Other Fittings)
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

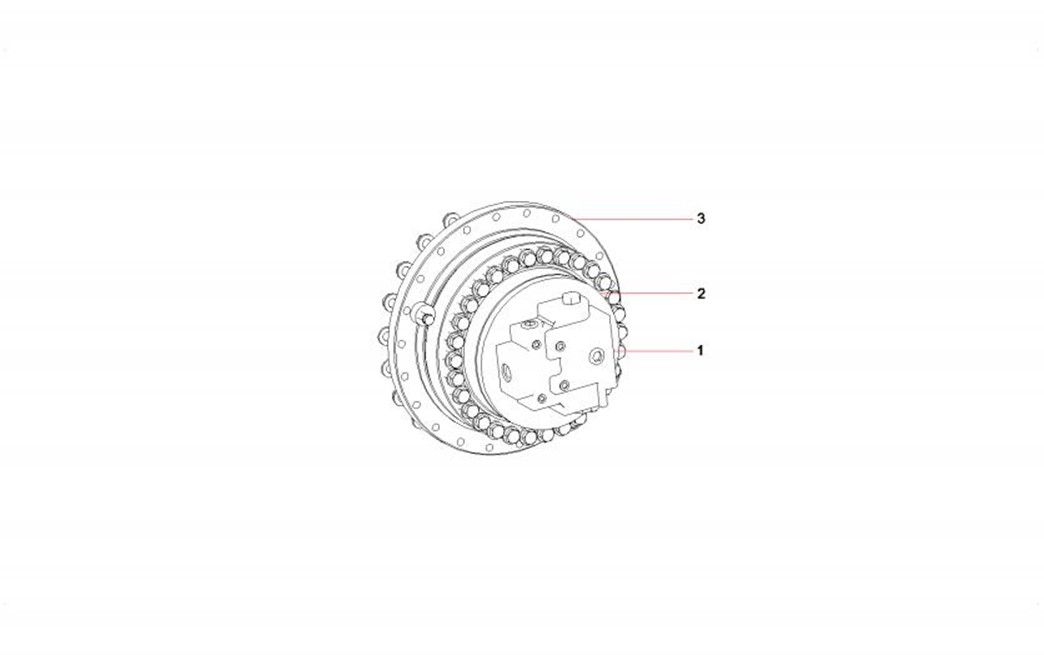

8-3-1 |
1 |
60231619 |
1 |
液压马达总成 |
HYDRAULIC MOTOR ASSEMBLY |
8-3-2 |
2 |
60231580 |
1 |
齿轮减速机总成 |
REDUCTION GEAR ASSEMBLY |
8-3-3 |
3 |
60231610 |
1 |
法兰总成 |
REAR FLANGE ASSEMBLY |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

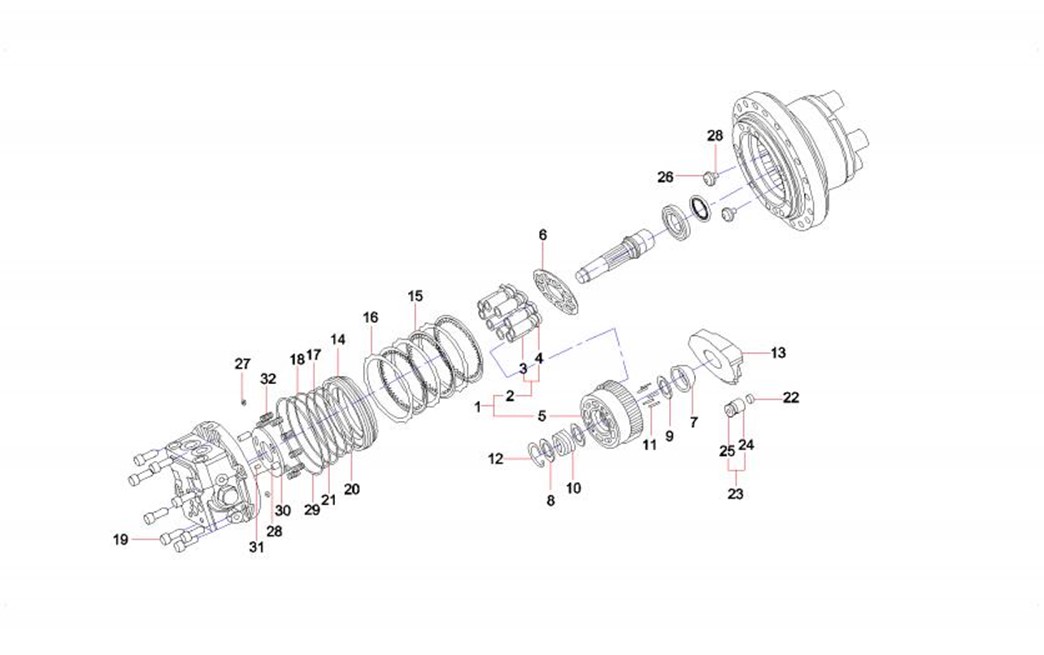

8-5-1 |
1 |
60233749 |
1 |
缸体总成 |
CYLINDER BLOCK |
8-5-2 |
2 |
60233750 |
9 |
活塞总成 |
PISTON ASSEMBLY |
8-5-3 |
3 |
60231620 |
1 |
活塞 |
PISTON |
8-5-4 |
4 |
60231621 |
1 |
滑靴 |
SHOE |
8-5-5 |
5 |
60231622 |
1 |
缸体 |
CYLINDER BLOCK |
8-5-6 |
6 |
60231623 |
1 |
安装盘 |
PLATE RETAINER |
8-5-7 |
7 |
60231624 |
1 |
球导座 |
BUSH SPHERICAL |
8-5-8 |
8 |
60231625 |
2 |
垫片 |
WASHER |
8-5-9 |
9 |
60231626 |
1 |
垫片 |
WASHER |
8-5-10 |
10 |
60231627 |
1 |
弹簧 |
SPRING |
8-5-11 |
11 |
60231628 |
5 |
滚子 |
ROLLER |
8-5-12 |
12 |
60231629 |
1 |
卡簧 |
RING SNAP |
8-5-13 |
13 |
60231630 |
1 |
斜盘 |
SWASH PLATE |
8-5-14 |
14 |
60231631 |
1 |
制动活塞 |
PARKING PISTON |
8-5-15 |
15 |
60231632 |
3 |
摩擦片 |
PLATE FRICTION |
8-5-16 |
16 |
60231633 |
3 |
制动片 |
PLATE SEPARATION |
8-5-17 |
17 |
60231634 |
1 |
O形圈 |
O-RING |
8-5-18 |
18 |
60231635 |
1 |
O形圈 |
O-RING |
8-5-19 |
19 |
60231636 |
8 |
螺栓 |
BOLT SOCKET |
8-5-20 |
20 |
60231637 |
1 |
支撑环 |
RING BACK UP |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
8-7-21 |
21 |
60231638 |
1 |
二速弹簧 |
SPRING(2SPEED PISTON) |
8-7-22 |
22 |
60231639 |
1 |
支撑环 |
RING BACK UP |
8-7-23 |
23 |
60233751 |
1 |
二速活塞总成 |
PISTON(2SPEED) ASSEMBLY |
8-7-24 |
24 |
60231640 |
1 |
活塞 |
PISTON(2P) |
8-7-25 |
25 |
60231641 |
1 |
滑靴 |
SHOE(2P) |
8-7-26 |
26 |
60231642 |
2 |
枢轴 |
PIVOT |
8-7-27 |
27 |
60082997 |
2 |
O形圈 |
O-ring |
8-7-28 |
28 |
60231643 |
4 |
销 |
PIN PARALLEL |
8-7-29 |
29 |
60231644 |
1 |
O形圈 |
O-RING |
8-7-30 |
30 |
60231645 |
1 |
配油盘 |
PLATE TIMING |
8-7-31 |
31 |
60231646 |
1 |
销 |
PIN |
8-7-32 |
32 |
60082941 |
10 |
弹簧 |
Spring |
