SANY SY215C SY215C9M2KS EXCAVATOR parts catalog 06
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-37-21 |
21 |
24000512 |
2 |
垫圈10GB93 达克锈 |
Washer 10GB93 达克锈 |
2-37-22 |
22 |
A210204000358 |
2 |
螺钉M10×80GB70.1 10.9级 |
Screw |
2-37-23 |
23 |
60136331 |
1 |
六联电磁换向阀组 |
Valve GP, solenoid, directional |
2-37-24 |
24 |
B230103004204 |
1 |
胶管 |
Hose |
2-37-25 |
25 |
B230101000356 |
1 |
O形圈 |
O-ring |
2-37-26 |
26 |
A820205000942 |
1 |
接头 |
Connector |
2-37-27 |
27 |
A820205000948 |
1 |
G3/8-M26接头 |
Connector |
2-37-28 |
28 |
B230103001223 |
1 |
胶管 |
Hose |
2-37-29 |
29 |
B210780001007 |
1 |
管接头 |
Connector, pipe |

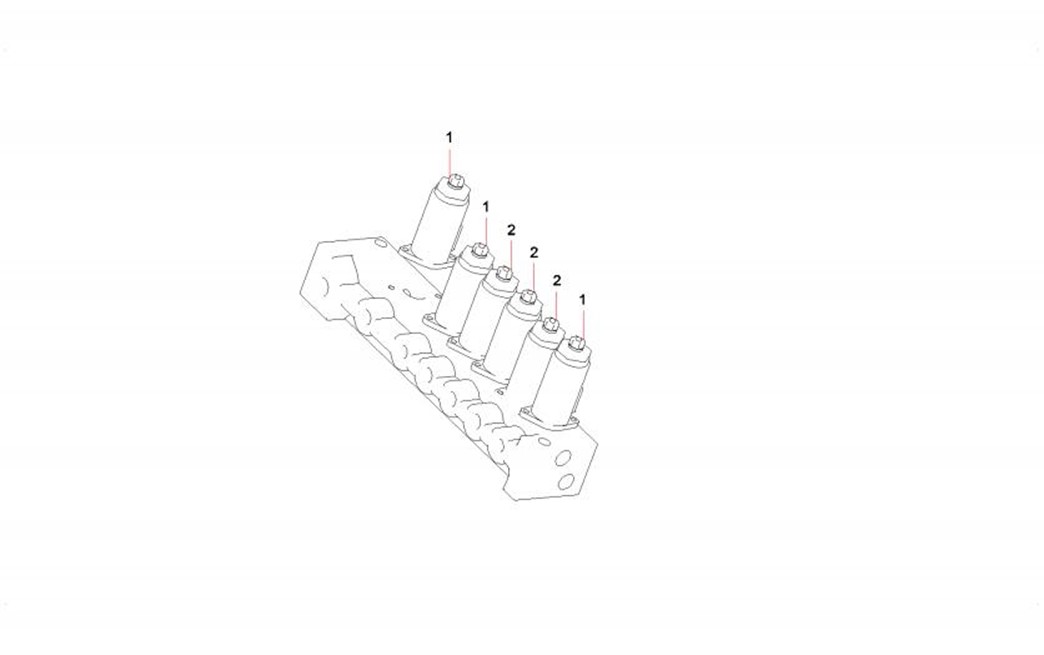

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-39-1 |
1 |
60065224 |
3 |
电磁切换阀 |
Valve, solenoid, changeover |
2-39-2 |
2 |
60065222 |
3 |
电磁比例减压阀 |
Valve, solenoid, proportional |

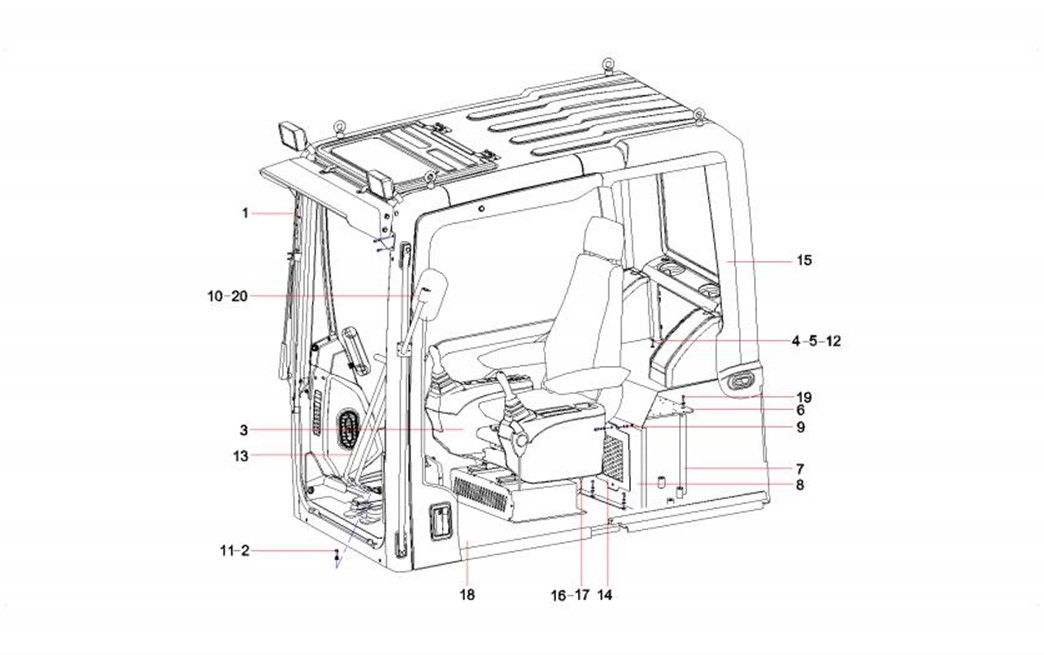

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-41-1 |
1 |
12302648 |
1 |
车身总成 |
Body AS, machine |
2-41-2 |
2 |
变更或见其他配置 |
4 |
垫圈10GB93 达克锈 |
Washer 10GB93 达克锈 |
2-41-3 |
3 |
12971069 |
1 |
座椅及操纵箱 |
Seat and controlbox |
2-41-4 |
4 |
24000511 |
7 |
垫圈8GB93 达克锈 |
Washer 8GB93 达克锈 |
2-41-5 |
5 |
24000632 |
6 |
垫圈6GB97.1 达克锈 |
Washer |
2-41-6 |
6 |
12828787 |
1 |
电气安装板 |
Installation plate for electrical |
2-41-7 |
7 |
12829018 |
3 |
支撑杆 |
New supporting |
2-41-8 |
8 |
12845620 |
1 |
立板 |
frameSY215C9.1.5.7D |
2-41-9 |
9 |
24000633 |
7 |
垫圈8GB97.1 达克锈 |
Washer |
2-41-10 |
10 |
12051215 |
1 |
后视镜支架组件 |
Bracket GP, rear view mirror |
2-41-11 |
11 |
A210111000195 |
4 |
螺栓M10×16GB5783 10.9级 |
Bolt |
2-41-12 |
12 |
A210111000343 |
7 |
螺栓M8×20GB5783 10.9级 |
Bolt |
2-41-13 |
13 |
12076176 |
1 |
行走操纵机构 |
Control mechanism, travel |
2-41-14 |
14 |
10244287 |
1 |
内气盖板 |
Plate, cover, air, inner |
2-41-15 |
15 |
60001289 |
1 |
简易式ABC干粉灭火器 |
Fire extinguisher, powder |
2-41-16 |
16 |
A229900010630 |
1 |
吹脚风道 |
Passage, air, foot-blowing |
2-41-17 |
17 |
10567493 |
1 |
吹脚风道密封海绵 |
Sponge, sealing, floor air outlet |
2-41-18 |
18 |
11540709 |
1 |
底板架 |
Support, bottom plate |
2-41-19 |
19 |
A210111000089 |
10 |
螺栓 |
Bolt |
2-41-20 |
20 |
60151838 |
1 |
驾驶室后视镜 |
Mirror, rear view, cab |

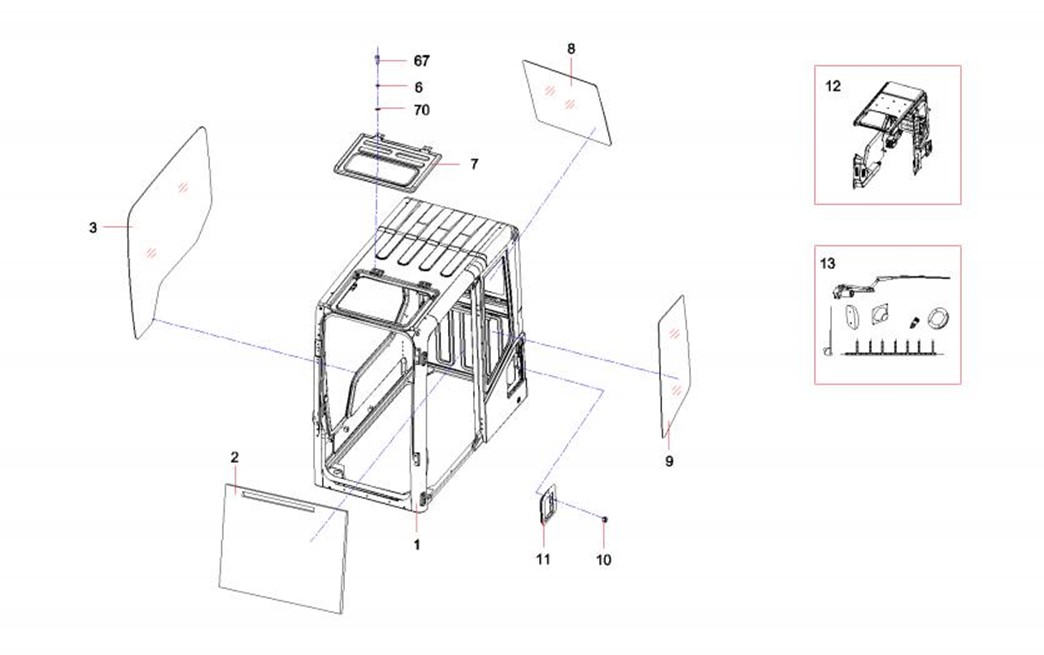

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-43-1 |
1 |
11654149 |
1 |
车身主体 |
Body, machine |
2-43-2 |
2 |
11141356 |
1 |
吸音海绵 |
Sponge, noise absorbing |
2-43-3 |
3 |
11648012 |
1 |
右侧玻璃 |
Glass,right-hand |
2-43-6 |
6 |
A210401000017 |
19 |
垫圈 |
Washer |
2-43-7 |
7 |
11162034 |
1 |
天窗总成 |
Window AS, cab roof |
2-43-8 |
8 |
11094594 |
1 |
后围玻璃 |
Glass, rear wall |
2-43-9 |
9 |
10138049 |
1 |
左侧玻璃 |
Glass, left |
2-43-10 |
10 |
A210307000017 |
7 |
螺母 |
Nut |
2-43-11 |
11 |
10137654 |
1 |
风窗挡水板总成 |
Baffle GP, windshield |
2-43-12 |
12 |
11646101 |
1 |
内饰件总成 |
Plate GP,protect,decoration,inner |
2-43-13 |
13 |
12302091 |
1 |
中挖驾驶室GPS电气总成 |
Elctric systerm |
2-43-67 |
67 |
A210111000089 |
8 |
螺栓 |
Bolt |
2-43-70 |
70 |
A210404000005 |
20 |
垫圈 |
False |

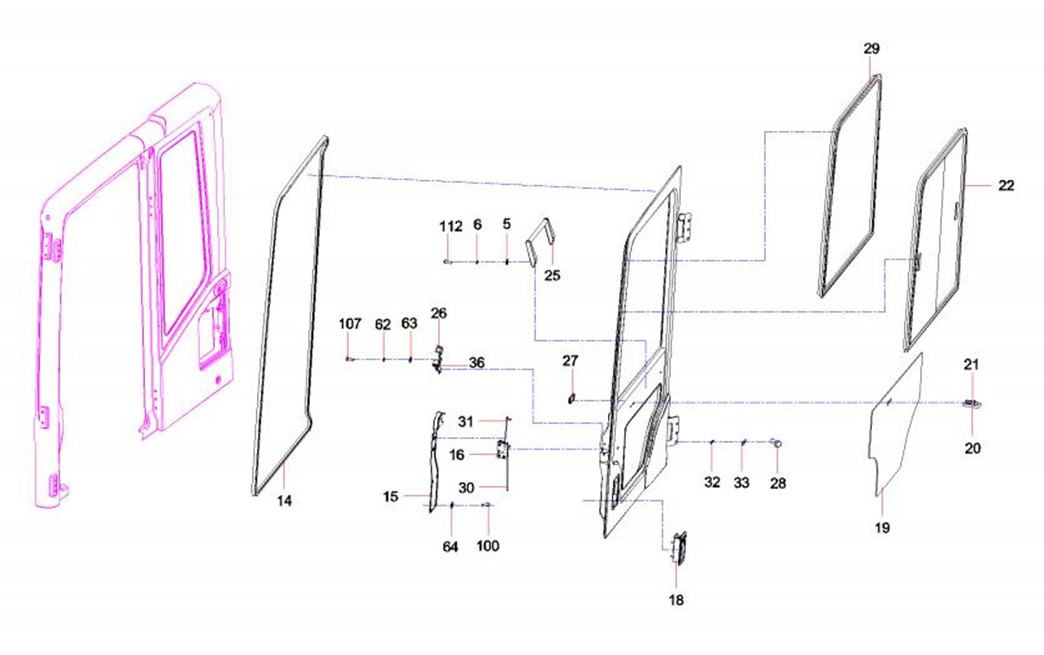

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-45-5 |
5 |
A210405000007 |
9 |
垫圈 |
Washer |
2-45-6 |
6 |
A210401000017 |
19 |
垫圈 |
Washer |
2-45-14 |
14 |
10128925 |
1 |
门内侧密封条 |
Strip, inner sealing, cab door |
2-45-15 |
15 |
10128962 |
1 |
门内盖板 |
Coverplate, inside, cab door |
2-45-16 |
16 |
A222200000147 |
1 |
锁体 |
Lock AS |
2-45-18 |
18 |
A229900008575 |
1 |
车门锁外把手总成 |
Grip handle AS, outer, cab door |
2-45-19 |
19 |
10138052 |
1 |
门下玻璃 |
Glass, lower, cab door |
2-45-20 |
20 |
10138053 |
1 |
门外锁扣 |
Catch, lock, cab door lock |
2-45-21 |
21 |
10133023 |
4 |
橡胶保护帽 |
Cap, protection, rubber |
2-45-22 |
22 |
10139872 |
1 |
门窗框总成 |
Frame AS, cab door window |
2-45-25 |
25 |
A229900002860 |
1 |
门拉手 |
Handle, grip, cab door |
2-45-26 |
26 |
10166212 |
1 |
门锁内把手 |
Handhold, inside, cab door lock |
2-45-27 |
27 |
10128922 |
1 |
橡胶帽 |
Cap, rubber |
2-45-28 |
28 |
A210111000037 |
2 |
螺栓 |
Bolt |
2-45-29 |
29 |
10473839 |
1 |
门窗框橡胶条 |
Bar, rubber, door & window frame |
2-45-30 |
30 |
60107456 |
1 |
门锁推杆 |
Handspike of door lock |
2-45-31 |
31 |
60107458 |
1 |
门锁推杆 |
Handspike of door lock |
2-45-32 |
32 |
A210405000001 |
3 |
垫圈 |
Washer |
2-45-33 |
33 |
A210401000002 |
3 |
垫圈 |
Washer 12GB93 |
2-45-36 |
36 |
A210491000009 |
4 |
销 |
Pin |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-47-62 |
62 |
A210401000016 |
20 |
垫圈 |
Washer |
2-47-63 |
63 |
A210405000006 |
11 |
垫圈 |
Washer |
2-47-64 |
64 |
A210405000005 |
4 |
垫圈 |
Washer |
2-47-100 |
100 |
A210210000002 |
4 |
螺钉 |
Screw |
2-47-107 |
107 |
A210210000008 |
37 |
螺钉 |
Screw |
2-47-112 |
112 |
A210210000007 |
2 |
螺钉 |
Screw |
