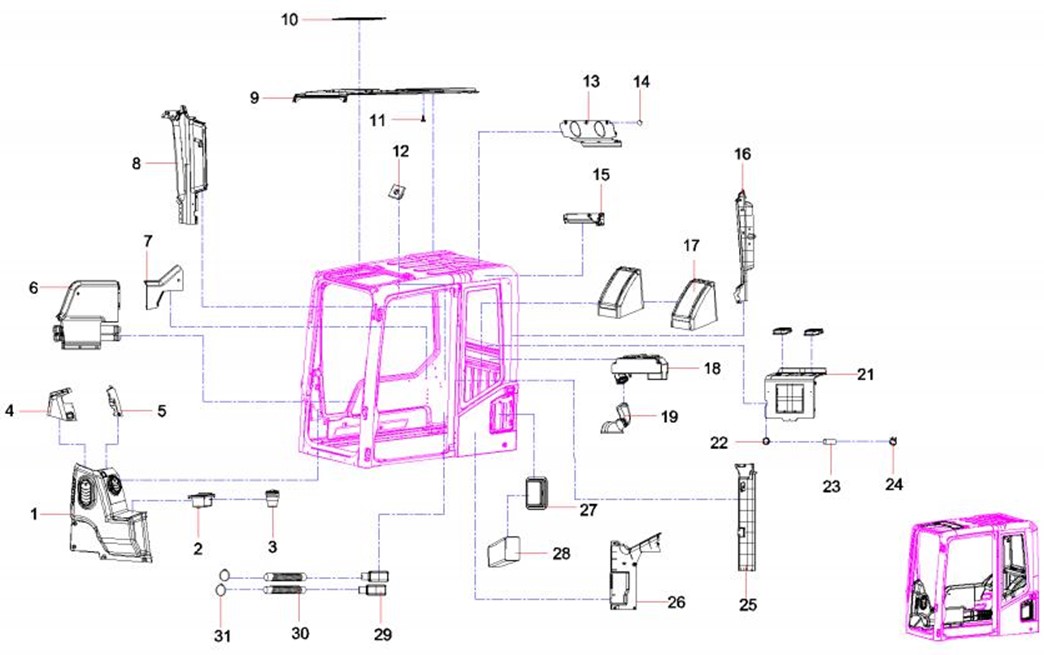

SANY SY215C SY215C9M2KS EXCAVATOR parts catalog 09
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-73-1 |
1 |
11334877 |
1 |
前控箱总成 |
Front, control, box, |
2-73-2 |
2 |
11334825 |
1 |
水杯托 |
Saucer |
2-73-3 |
3 |
11334840 |
1 |
烟灰缸 |
AshtrayTJ06.2221.1.18.7 |
2-73-4 |
4 |
11334843 |
1 |
前控箱上护罩总成 |
Front, control, box, upper, guar, |
2-73-5 |
5 |
11334218 |
1 |
前控箱上护罩盖板 |
Front, controlling, box, upper, |
2-73-6 |
6 |
11334874 |
1 |
右侧围总成 |
Side wall GP,right |
2-73-7 |
7 |
11334865 |
1 |
右侧围后饰板总成 |
Ornamental plate GP,rear,side |
2-73-8 |
8 |
10640038 |
1 |
右后立柱板 |
Plate,upright column,right rear |
2-73-9 |
9 |
11169629 |
1 |
顶棚 |
Ceiling |
2-73-10 |
10 |
11169628 |
1 |
天窗内饰 |
Trim, roof window |
2-73-11 |
11 |
11334708 |
9 |
顶棚卡扣 |
Bayonet catch, top shed |
2-73-12 |
12 |
11209482 |
3 |
方形膨胀卡扣 |
Expansion clip, square |
2-73-13 |
13 |
11169630 |
1 |
扬声器罩 |
Speaker, coverTJ06.2221.1A.18-4 |
2-73-14 |
14 |
10640709 |
12 |
装饰扣 |
Stud |
2-73-15 |
15 |
10640105 |
1 |
左上柱 |
Left, upper, column |
2-73-16 |
16 |
10640091 |
1 |
左后立柱板 |
Plate,pillar,rear,left |
2-73-17 |
17 |
10639298 |
2 |
工具箱 |
Toolbox |
2-73-18 |
18 |
11169633 |
1 |
储风管 |
Reservoir,air |
2-73-19 |
19 |
11573808 |
1 |
后部风管接头总成 |
Connector GP,ventilation pipe,rear |
2-73-21 |
21 |
11169632 |
1 |
空调罩 |
Harness, air conditioner |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-75-22 |
22 |
11334721 |
1 |
杂物盒冷藏通风管保护套 |
Protective sleeve,ventilation |
2-75-23 |
23 |
11334726 |
1 |
杂物盒冷藏通风管 |
Ventilation pipeline,cold,case,glove |
2-75-24 |
24 |
60090310 |
1 |
双钢丝式环箍 |
Clamp |
2-75-25 |
25 |
10640108 |
1 |
左中柱 |
Left-middle, column |
2-75-26 |
26 |
10640127 |
1 |
左侧围 |
Left, side, wallTJ06.2221.1.18-8 |
2-75-27 |
27 |
10640698 |
1 |
空调进风接口 |
Connection,air inlet,air conditioner |
2-75-28 |
28 |
11169634 |
1 |
空调进风接管 |
Connection pipe,air inlet,air |
2-75-29 |
29 |
11551410 |
1 |
右侧风口接头 |
Joint,air outlet,right-hand |
2-75-30 |
30 |
11551411 |
2 |
波纹连接管 |
Pipe,connection,corrugated |
2-75-31 |
31 |
A210855000012 |
1 |
喉箍 |
Hoop |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
2-77-1 |
1 |
13036476 |
1 |
中挖驾驶室GPS电气附件装置总成 Electric system, |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
2-79-2 |
2 |
13036704 |
1 |
中挖驾驶室雨刮装配总成 Electric system, |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
2-81-3 |
3 |
13036760 |
1 |

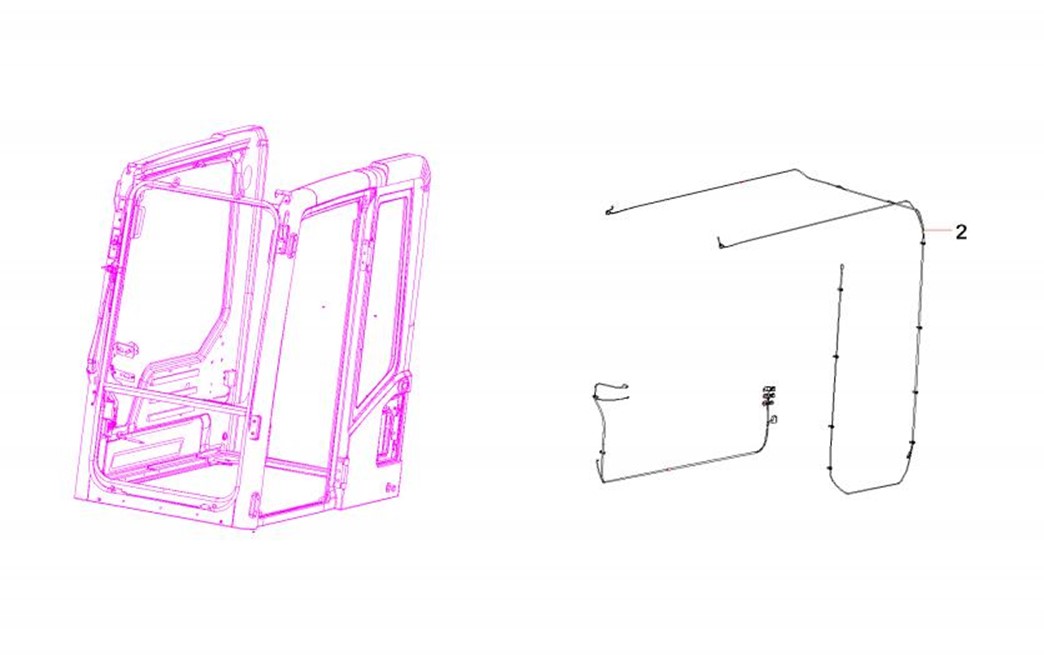

中挖驾驶室线束装配总成 Electric system, |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

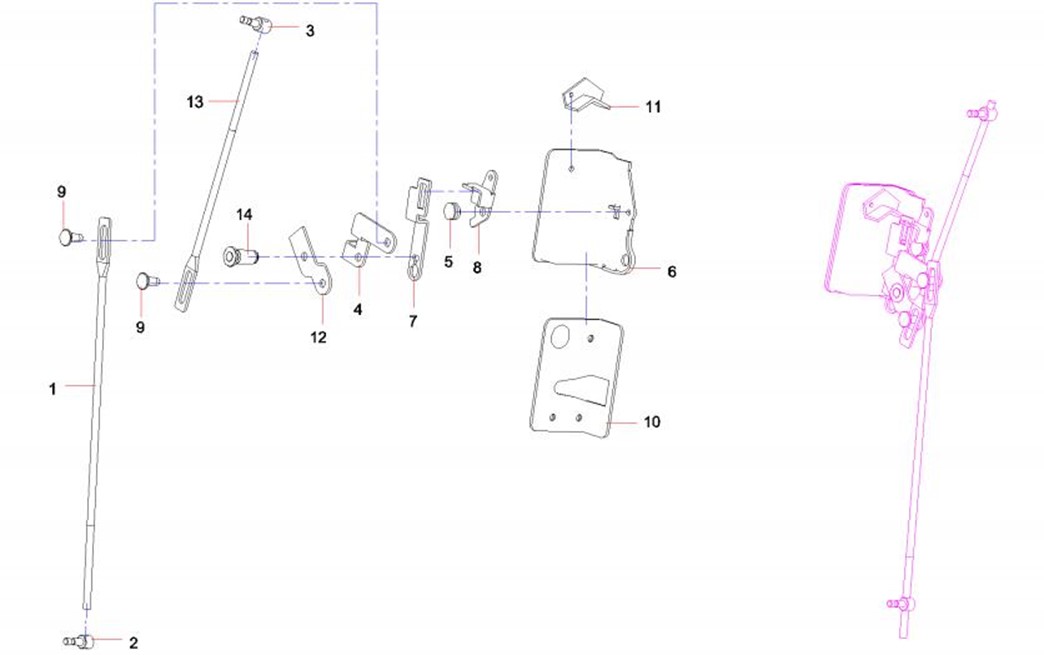

2-83-1 |
1 |
10708367 |
1 |
推拉杆 |
Bar, sliding |
2-83-2 |
2 |
10708368 |
1 |
推拉杆 |
Bar, sliding |
2-83-3 |
3 |
10708369 |
1 |
固定销 |
Pin, fixing |
2-83-4 |
4 |
10708373 |
1 |
推拉块 |
Block, sliding |
2-83-5 |
5 |
10708376 |
1 |
销 |
Pin |
2-83-6 |
6 |
10708370 |
1 |
锁止机构 |
Lock mechanism |
2-83-7 |
7 |
10708375 |
1 |
推拉块 |
Block, sliding |
2-83-8 |
8 |
10708377 |
1 |
固定座 |
Braket |
2-83-9 |
9 |
10708365 |
2 |
固定销 |
Pin, fixing |
2-83-10 |
10 |
10708364 |
1 |
车门锁固定底板 |
Fixed base plate, cab door lock |
2-83-11 |
11 |
10708371 |
1 |
车门锁固定座 |
Braket, cab door lock |
2-83-12 |
12 |
10708374 |
1 |
推拉块 |
Block, sliding |
2-83-13 |
13 |
10708366 |
1 |
推拉杆 |
Bar, sliding |
2-83-14 |
14 |
10708372 |
1 |
销 |
Pin |
