SANY SY215C SY215C9M2KS EXCAVATOR parts catalog 12
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-109-21 |
21 |
60060553 |
3 |
垫圈16GB96.1 达克锈 |
Washer 16GB96.1 达克锈 |
2-109-22 |
22 |
60008122 |
1 |
柱塞泵 |
Pump, plunger |
2-109-23 |
23 |
A210204000300 |
4 |
螺钉M20×55GB70.1 10.9级 |
Screw M20×55GB70.1 10.9级 |
2-109-24 |
24 |
A210491000132 |
17 |
垫圈 |
Washer |
2-109-25 |
25 |
60020433 |
1 |
胶管 |
Hose |
2-109-26 |
26 |
60017433 |
1 |
胶管 |
Hose |
2-109-27 |
27 |
12781596 |
1 |
液压油箱总成 |
Tank GP, hydraulic |
2-109-28 |
28 |
A210204000198 |
6 |
螺钉M16×35GB70.1 10.9级 |
Bolt M20×130GB70.1 Grade 10.9 |
2-109-29 |
29 |
A820101118172 |
12 |
垫片 |
Gasket |
2-109-30 |
30 |
A210491000118 |
6 |
垫圈 |
Washer 16GB1230 |
2-109-31 |
31 |
60129702 |
1 |
呼吸阀 |
Valve, breather |
2-109-32 |
32 |
A210204000130 |
4 |
螺钉 |
Screw |
2-109-33 |
33 |
24000632 |
4 |
垫圈6GB97.1 达克锈 |
Washer |
2-109-34 |
34 |
B230101000366 |
1 |
O形圈 |
O-ring |
2-109-35 |
35 |
A810406012423 |
2 |
上板 |
Plate, upper |
2-109-36 |
36 |
A810406012424 |
2 |
下板 |
Plate, lower |
2-109-37 |
37 |
A210204000335 |
4 |
螺钉M10×55GB70.1 10.9级 |
Screw |
2-109-38 |
38 |
A210204000215 |
16 |
螺钉M10×35GB70.1 10.9级 |
Screw |
2-109-39 |
39 |
A210204000355 |
8 |
螺钉M10×40GB70.1 10.9级 |
Screw |
2-109-40 |
40 |
10192981 |
1 |
放油软管 |
Hose, oil outlet |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-111-41 |
41 |
A229900001345 |
1 |
软管环箍 |
Hoop, hose |
2-111-42 |
42 |
B220401000916 |
1 |
放油阀 |
Valve AS, shut off, engine oil |
2-111-43 |
43 |
60006360 |
1 |
铜垫圈 |
Washer, copper |
2-111-44 |
44 |
10137010 |
1 |
接头 |
Connector |
2-111-45 |
45 |
B210780001426 |
1 |
管接头 |
Connector |
2-111-46 |
46 |
B210780000024 |
1 |
管接头 |
Connector, pipe |
2-111-47 |
47 |
A820205002283 |
1 |
接头 |
Connector |
2-111-48 |
48 |
B230101000456 |
5 |
O形圈 |
O-ring |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-113-1 |
1 |
A210204000354 |
78 |
螺钉M10×30GB70.1 10.9级 |
Screw |
2-113-2 |
2 |
11160698 |
2 |
U型螺栓 |
U-bolt |
2-113-3 |
3 |
A210307000017 |
4 |
螺母 |
Nut |
2-113-4 |
4 |
B230103002294 |
4 |
胶管 |
Hose |
2-113-5 |
5 |
A210111000062 |
13 |
螺栓M20×60GB5783 10.9级 |
Bolt |
2-113-6 |
6 |
11539392 |
1 |
U型螺栓 |
U-bolt |
2-113-7 |
7 |
A210307000012 |
2 |
螺母 |
Nut |
2-113-8 |
8 |
11539370 |
1 |
夹板 |
Clamp |
2-113-9 |
9 |
60227326 |
4 |
T型抱箍φ101.6- φ109.5 进口 |
T-type anchor ear |
2-113-10 |
10 |
12841180 |
1 |
吸油胶管 |
Suction hoseSY215C9M2K.1.2-1B |
2-113-11 |
11 |
B210780000244 |
32 |
对开法兰 |
Flange, split |
2-113-12 |
12 |
A210111000199 |
1 |
螺栓M12×20GB5783 10.9级 |
Bolt M12×20GB5783 10.9级 |
2-113-13 |
13 |
60083322 |
1 |
线夹 |
Clip, wire |
2-113-14 |
14 |
A210204000462 |
8 |
螺钉M12×45GB70.1 10.9级 |
Screw |
2-113-15 |
15 |
B210780000004 |
4 |
对开法兰 |
Flange, split |
2-113-16 |
16 |
A831233105800 |
1 |
胶管 |
Hose |
2-113-17 |
17 |
A820205002483 |
1 |
PT1/4-M14过渡接头 |
Connector |
2-113-18 |
18 |
60060546 |
4 |
垫圈10GB96.1 达克锈 |
Washer |
2-113-19 |
19 |
60060565 |
2 |
垫圈8GB96.1 达克锈 |
Washer |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-115-1 |
1 |
B230103002320 |
1 |
胶管 |
Hose |
2-115-2 |
2 |
B230103002318 |
1 |
胶管 |
Hose |
2-115-3 |
3 |
B230103001168 |
1 |
胶管 |
Hose, rubber |
2-115-4 |
4 |
B230101000356 |
4 |
O形圈 |
O-ring |
2-115-5 |
5 |
A820205000187 |
2 |
管接头 |
Connector |
2-115-6 |
6 |
12841182 |
1 |
吸油钢管 |
Oil suction steel |
2-115-7 |
7 |
B230101000038 |
1 |
O形圈 |
O-ring |
2-115-8 |
8 |
A210204000337 |
6 |
螺钉M12×30GB70.1 10.9级 |
Screw |
2-115-9 |
9 |
11144202 |
1 |
支架 |
Bracket |
2-115-10 |
10 |
24000637 |
2 |
垫圈10GB97.1 达克锈 |
Washer 10GB97.1 达克锈 |
2-115-11 |
11 |
60167468 |
1 |
胶管 |
Hose |
2-115-12 |
12 |
60167467 |
1 |
胶管 |
Hose |
2-115-13 |
13 |
60078309 |
1 |
胶管 |
Hose |
2-115-14 |
14 |
60065987 |
1 |
胶管 |
Hose |
2-115-15 |
15 |
11654944 |
2 |
压板 |
Plate, pressure |
2-115-16 |
16 |
A820606010360 |
12 |
衬垫 |
Gasket |
2-115-17 |
17 |
B210780000696 |
8 |
对开法兰 |
Flange, split |
2-115-18 |
18 |
A210433000019 |
4 |
垫圈 |
Washer |
2-115-19 |
19 |
A820301012852 |
1 |
回转机构定位销 |
Dowel, swing mechanism |
2-115-20 |
20 |
B229900000686 |
1 |
黄油嘴 |
Fitting, grease |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-117-21 |
21 |
A820205002474 |
2 |
接头 |
Connector |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-119-1 |
1 |
60180834 |
1 |

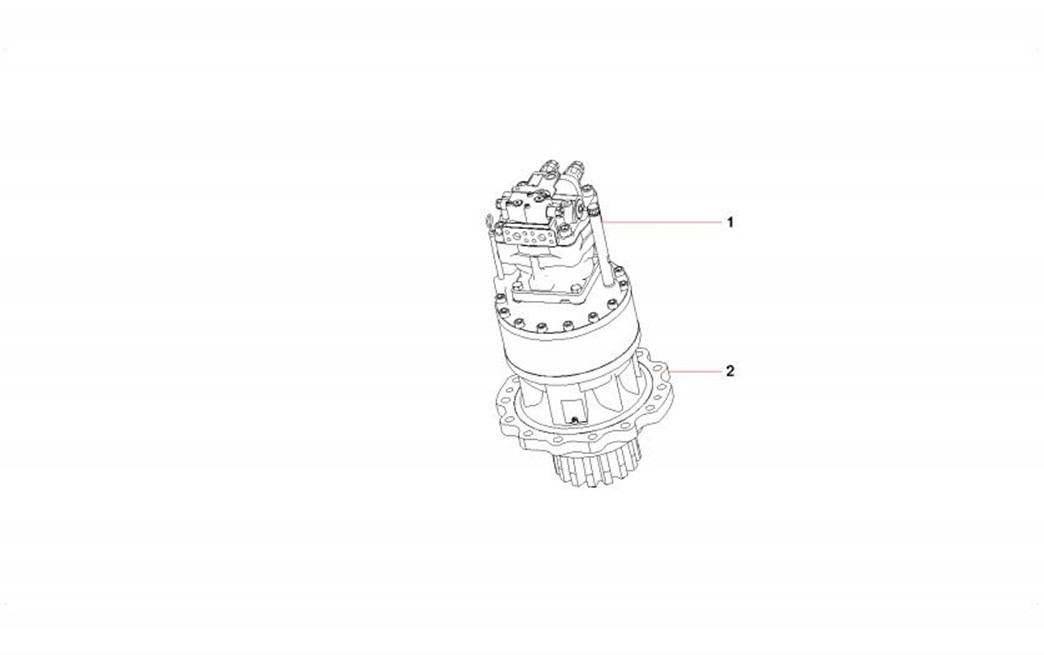

回转马达 |
Rotary motor |
2-119-2 |
2 |
60180835 |
1 |
回转减速机 |
Rotary Reduction Gear |
