SANY SY215C SY215C9M2KS EXCAVATOR parts catalog 15
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-145-1 |
1 |
60100517 |
3 |
O形圈 |
O-ring |
2-145-2 |
2 |
60100515 |
21 |
O形圈 |
O-ring |
2-145-3 |
3 |
60100513 |
14 |
O形圈 |
O-ring |
2-145-4 |
4 |
60100470 |
1 |
盖 |
Cover |
2-145-5 |
5 |
60100512 |
4 |
内六角螺钉 |
Bolt |
2-145-6 |
6 |
60100510 |
10 |
螺栓 |
Bolt |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

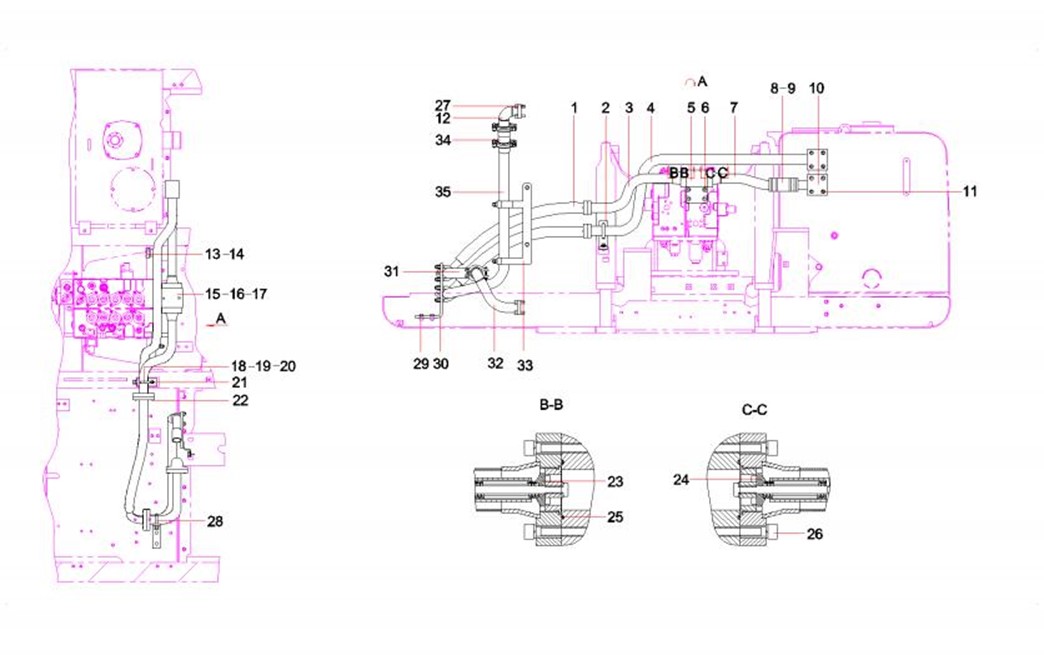

2-147-1 |
1 |
11579519 |
2 |
胶管总成 |
Hose GP |
2-147-2 |
2 |
11562055 |
1 |
支架 |
Bracket |
2-147-3 |
3 |
11539445 |
1 |
钢管总成 |
Pipe GP,steel |
2-147-4 |
4 |
11539449 |
1 |
回油钢管总成 |
Pipe AS, oil return |
2-147-5 |
5 |
10741295 |
1 |
过渡块 |
Adapter |
2-147-6 |
6 |
A210204000464 |
4 |
螺钉M12×90GB70.1 10.9级 |
Screw |
2-147-7 |
7 |
12827741 |
1 |
回油钢管 |
Steel Pipe Assy |
2-147-8 |
8 |
12827889 |
1 |
回油胶管 |
Oil return rubber |
2-147-9 |
9 |
60135749 |
2 |
T型抱箍 |
Clamp, T-type |
2-147-10 |
10 |
11969909 |
1 |
回油钢管总成 |
Oil Return Steel Pipe |
2-147-11 |
11 |
A210204000345 |
8 |
螺钉M10×70GB70.1 10.9级 |
Screw |
2-147-12 |
12 |
12104076 |
1 |
油散出油钢管总成 |
Tube AS, oil delivery, radiator |
2-147-13 |
13 |
A820205002644 |
1 |
G1堵头 |
Plug |
2-147-14 |
14 |
B230101000050 |
1 |
O形圈 |
O-ring |
2-147-15 |
15 |
A820201001260 |
1 |
R2阀盖板 |
Cover plate, valve |
2-147-16 |
16 |
A210204000196 |
2 |
螺钉 |
Screw |
2-147-17 |
17 |
B230101000244 |
5 |
O形圈 |
O-ring |
2-147-18 |
18 |
A210307000031 |
18 |
螺母M12GB6170 10级 |
Nut |
2-147-19 |
19 |
11162794 |
1 |
U形螺栓 |
U-bolt |
2-147-20 |
20 |
24000639 |
14 |
垫圈12GB97.1 达克锈 |
washer 12GB97.1 达克锈 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-149-21 |
21 |
A210111000101 |
2 |
螺栓M12×25GB5783 10.9级 |
Bolt |
2-149-22 |
22 |
A210204000338 |
10 |
螺钉M12×40GB70.1 10.9级 |
Screw M12×40GB70.1 10.9级 |
2-149-23 |
23 |
变更或见其他配置 |
1 |
单向阀 |
Valve, check |
2-149-24 |
24 |
变更或见其他配置 |
1 |
单向阀 |
Valve, check |
2-149-25 |
25 |
B230101000366 |
4 |
O形圈 |
O-ring |
2-149-26 |
26 |
A210204000462 |
4 |
螺钉M12×45GB70.1 10.9级 |
Screw |
2-149-27 |
27 |
A210204000206 |
4 |
螺钉M12×35GB70.1 10.9级 |
Screw |
2-149-28 |
28 |
11617653 |
4 |
U型螺栓 |
U-bolt |
2-149-29 |
29 |
A210111000202 |
2 |
螺栓M12×30GB5783 10.9级 |
Bolt M12×30GB5783 10.9级 |
2-149-30 |
30 |
11563955 |
1 |
管夹支撑 |
Support, clamp |
2-149-31 |
31 |
12104149 |
1 |
油散进油钢管总成 |
Tube AS, oil feed, radiator |
2-149-32 |
32 |
12104942 |
1 |
油散进油钢管总成 |
Tube AS, oil feed, radiator |
2-149-33 |
33 |
12102864 |
1 |
支撑板 |
Plate, supporting |
2-149-34 |
34 |
A229900004566 |
2 |
管夹 |
Clamp, pipe |
2-149-35 |
35 |
12102900 |
1 |
油散出油钢管总成 |
Tube AS, oil delivery, radiator |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

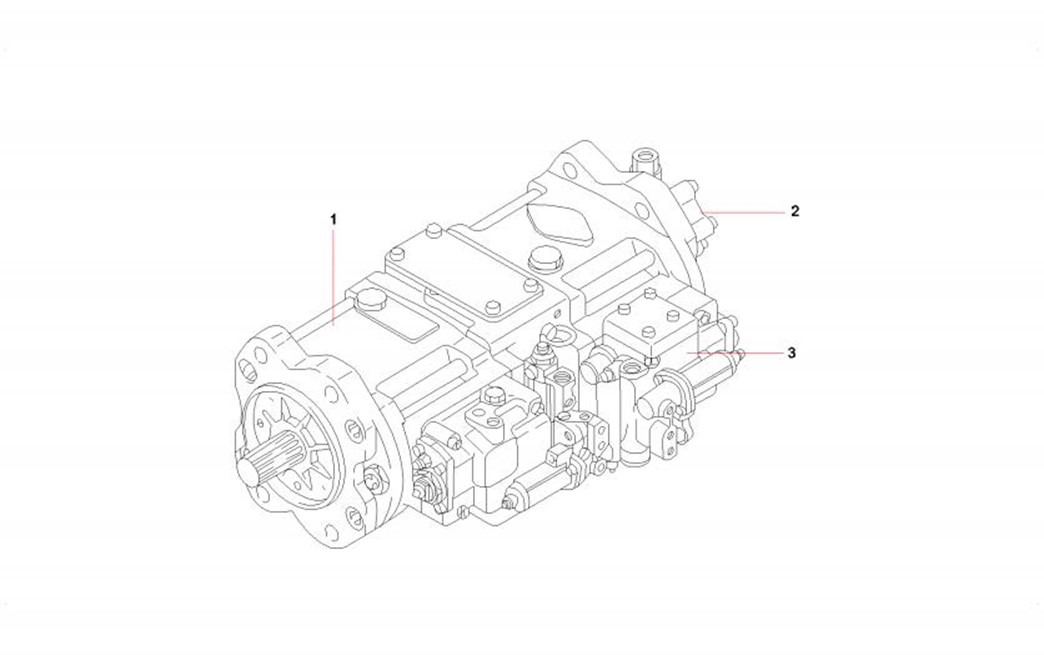

2-151-1 |
1 |
60081915 |
1 |
柱塞泵组件 |
Pump GP, plunger |
2-151-2 |
2 |
60000735 |
1 |
先导齿轮泵 |
Pump, gear, pilot |
2-151-3 |
3 |
60119021 |
2 |
调节器 |
Regulator |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

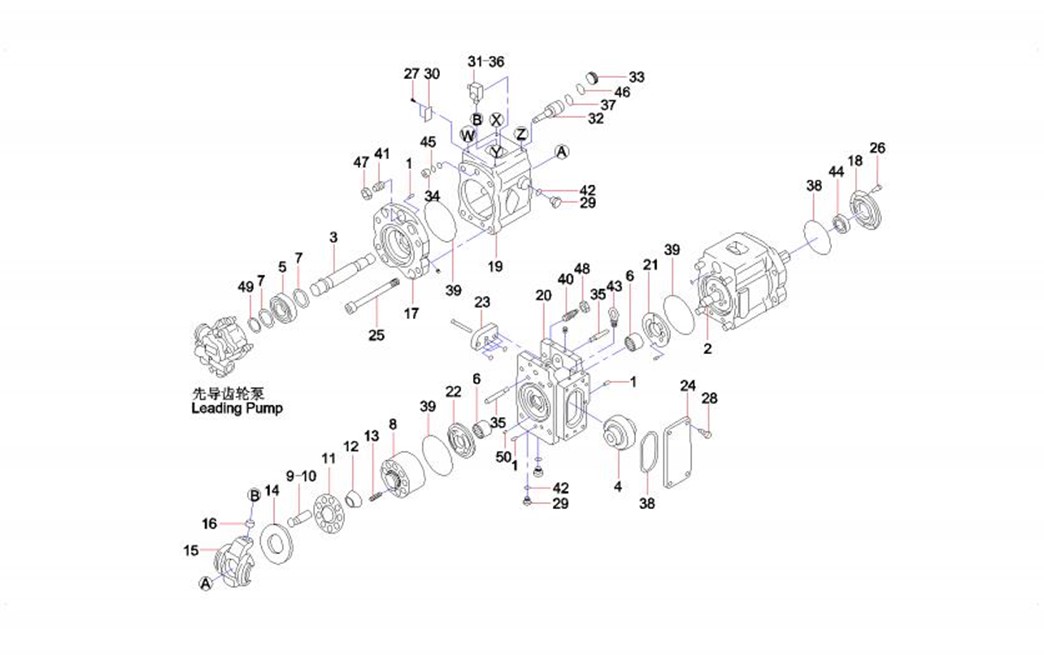

2-153-1 |
1 |
60008878 |
4 |
销 |
Pin |
2-153-2 |
2 |
60008528 |
1 |
驱动轴 |
Sprocket |
2-153-3 |
3 |
60008527 |
1 |
驱动轴 |
Sprocket |
2-153-4 |
4 |
60008492 |
1 |
1号齿轮 |
Gear |
2-153-5 |
5 |
60006940 |
2 |
前轴承 |
Bearing, front |
2-153-6 |
6 |
60008726 |
2 |
轴承 |
Bearing |
2-153-7 |
7 |
60008582 |
4 |
垫片 |
Gasket |
2-153-8 |
8 |
B229900005459 |
2 |
主泵缸体 |
Body, cylinder, main pump |
2-153-9 |
9 |
60008519 |
18 |
柱塞 |
Plunger |
2-153-10 |
10 |
60008517 |
18 |
滑靴 |
Slipper |
2-153-11 |
11 |
60008516 |
2 |
架体 |
Bracket |
2-153-12 |
12 |
B229900005452 |
2 |
球面衬套 |
Bushing, spherical |
2-153-13 |
13 |
60008545 |
18 |
弹簧 |
Spring |
2-153-14 |
14 |
B229900005449 |
2 |
滑靴盘 |
Plate, shoe |
2-153-15 |
15 |
B229900005455 |
2 |
斜盘 |
Plate, swash |
2-153-16 |
16 |
60008732 |
2 |
衬套 |
Sleeve |
2-153-17 |
17 |
B229900005456 |
2 |
斜盘支撑台 |
Support, swash plate |
2-153-18 |
18 |
60008531 |
1 |
轴承盖板 |
Coverplate, bearing |
2-153-19 |
19 |
60039298 |
2 |
泵体 |
Pump body |
2-153-20 |
20 |
60039372 |
1 |
配油壳体 |
Casing, oil distribution |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-155-21 |
21 |
60093151 |
1 |
配油盘 |
Tray, oil distribution |
2-155-22 |
22 |
60151387 |
1 |
配油盘 |
Tray, oil distribution |
2-155-23 |
23 |
60008550 |
1 |
盖 |
Cover |
2-155-24 |
24 |
60008511 |
1 |
盖 |
Cover |
2-155-25 |
25 |
60008543 |
8 |
内六角螺栓 |
Bolt, hexagon |
2-155-26 |
26 |
60039371 |
4 |
内六角螺栓 |
Screw, socket head |
2-155-27 |
27 |
60008722 |
2 |
铆钉 |
Rivet |
2-155-28 |
28 |
60008717 |
4 |
螺栓 |
Bolt |
2-155-29 |
29 |
60008725 |
4 |
堵 |
Plug |
2-155-30 |
30 |
60038547 |
1 |
铭牌 |
Nameplate |
2-155-31 |
31 |
60008530 |
2 |
销 |
Pin |
2-155-32 |
32 |
60008518 |
2 |
活塞 |
Piston |
2-155-33 |
33 |
60008521 |
2 |
挡板 |
Plate, retaining |
2-155-34 |
34 |
60008542 |
2 |
挡板 |
Plate, retaining |
2-155-35 |
35 |
60008501 |
2 |
套 |
Sleeve |
2-155-36 |
36 |
60008549 |
2 |
销 |
Pin |
2-155-37 |
37 |
60008693 |
2 |
O形圈 |
O-ring |
2-155-38 |
38 |
60008695 |
2 |
O形圈 |
O-ring |
2-155-39 |
39 |
60008691 |
4 |
O形圈 |
O-ring |
2-155-40 |
40 |
60008544 |
2 |
螺柱 |
Stud |
