SANY SY215C SY215C9M2KS EXCAVATOR parts catalog 22
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

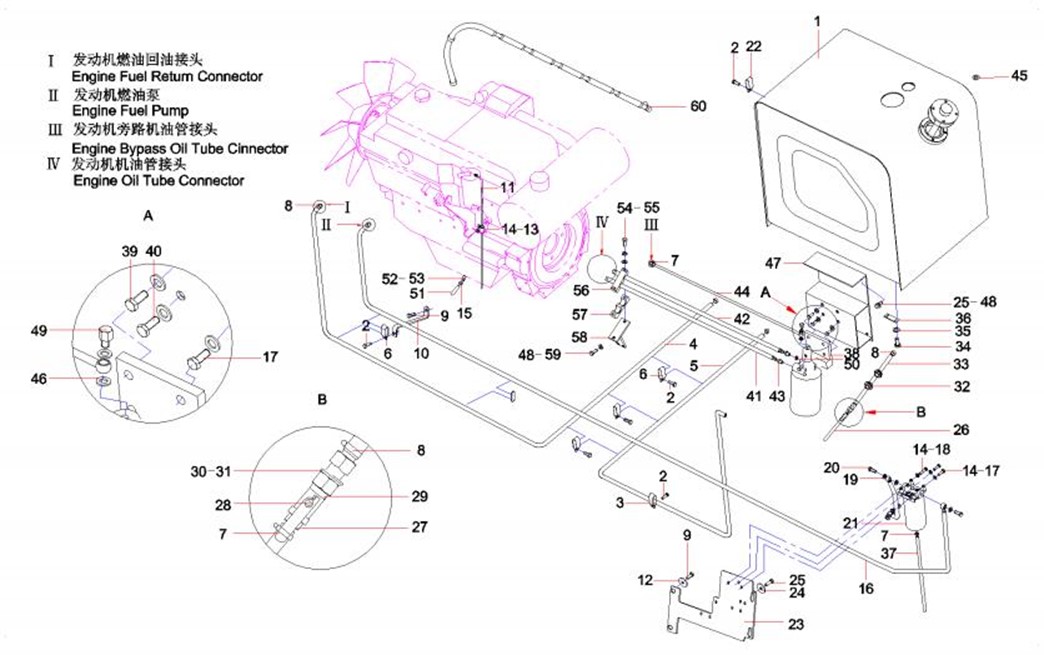

2-231-1 |
1 |
12657427 |
1 |
燃油箱总成 |
Tank GP, fuel |
2-231-2 |
2 |
A210111000199 |
6 |
螺栓M12×20GB5783 10.9级 |
Bolt M12×20GB5783 10.9级 |
2-231-3 |
3 |
60086355 |
1 |
线束固定夹 |
Clamp, harness |
2-231-4 |
4 |
A820606030423 |
1 |
软管 |
Hose |
2-231-5 |
5 |
12503545 |
1 |
油箱出油管 |
Oil-out tube of fuel |
2-231-6 |
6 |
60149606 |
4 |
线束固定夹 |
Clamp, harness |
2-231-7 |
7 |
A229900001345 |
2 |
软管环箍 |
Hoop, hose |
2-231-8 |
8 |
A210855000003 |
6 |
喉箍 |
Hoop |
2-231-9 |
9 |
A210111000012 |
3 |
螺栓M10×20GB5783 10.9级 |
Bolt |
2-231-10 |
10 |
A810505990026 |
1 |
管支夹 |
Clip |
2-231-11 |
11 |
12691473 |
1 |
胶管 |
Hose |
2-231-12 |
12 |
60060546 |
2 |
垫圈10GB96.1 达克锈 |
Washer |
2-231-13 |
13 |
60086353 |
1 |
线束固定夹 |
Clamp, harness |
2-231-14 |
14 |
24000637 |
8 |
垫圈10GB97.1 达克锈 |
Washer 10GB97.1 达克锈 |
2-231-15 |
15 |
A229900001347 |
1 |
软管环箍 |
Hoop, hose |
2-231-16 |
16 |
12828423 |
1 |
粗滤出油管 |
Oil-out tube of fuel |
2-231-17 |
17 |
A210204000355 |
6 |
螺钉M10×40GB70.1 10.9级 |
Screw |
2-231-18 |
18 |
A210204000358 |
3 |
螺钉M10×80GB70.1 10.9级 |
Screw |
2-231-19 |
19 |
A210434000008 |
4 |
垫圈 |
Washer |
2-231-20 |
20 |
A210199000016 |
2 |
铰接螺栓 |
Bolt, articulated |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-233-21 |
21 |
60064763 |
1 |
燃油粗滤器 |
Filter, fuel (primary) |
2-233-22 |
22 |
60086356 |
1 |
线束固定夹 |
Clamp, harness |
2-233-23 |
23 |
12875853 |
1 |
支架 |
Bracket SY215C9M2K.1.3.5.9B |
2-233-24 |
24 |
60060548 |
2 |
垫圈12GB96.1 达克锈 |
Washer 12GB96.1 达克锈 |
2-233-25 |
25 |
A210111000101 |
6 |
螺栓M12×25GB5783 10.9级 |
Bolt |
2-233-26 |
26 |
11273607 |
1 |
软管 |
Hose |
2-233-27 |
27 |
11331654 |
1 |
接头 |
Adapter |
2-233-28 |
28 |
60046622 |
1 |
燃油开关 |
Switch, fuel |
2-233-29 |
29 |
11251714 |
1 |
接头 |
Adapter |
2-233-30 |
30 |
A210307000028 |
1 |
螺母M16GB6170 10级 |
Nut |
2-233-31 |
31 |
24000514 |
1 |
垫圈16GB93 达克锈 |
WASHER |
2-233-32 |
32 |
11348391 |
2 |
护孔环 |
Grommet |
2-233-33 |
33 |
11789551 |
1 |
软管 |
Hose |
2-233-34 |
34 |
A210491000118 |
6 |
垫圈 |
Washer 16GB1230 |
2-233-35 |
35 |
A210204000198 |
6 |
螺钉M16×35GB70.1 10.9级 |
Bolt M20×130GB70.1 Grade 10.9 |
2-233-36 |
36 |
A820101118172 |
6 |
垫片 |
Gasket |
2-233-37 |
37 |
A820606030737 |
1 |
粗滤水管 |
Hose AS, primary water filter |
2-233-38 |
38 |
B229900003360 |
1 |
机油滤清器安装座 |
Base AS, oil filter |
2-233-39 |
39 |
12697334 |
1 |
机滤螺栓 |
Bolt |
2-233-40 |
40 |
A210204000335 |
2 |
螺钉M10×55GB70.1 10.9级 |
Screw |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-235-41 |
41 |
60091285 |
1 |
机油胶管 |
Hose, engine oil |
2-235-42 |
42 |
60091286 |
1 |
机油胶管 |
Hose, engine oil |
2-235-43 |
43 |
11282651 |
4 |
接头 |
Connector |
2-235-44 |
44 |
11620654 |
1 |
胶管 |
Hose |
2-235-45 |
45 |
12931354 |
9 |
垫片 |
GasketSY215C9M2KS.1.3.5-1 |
2-235-46 |
46 |
12697333 |
3 |
垫圈 |
copper cushion |
2-235-47 |
47 |
12025353 |
1 |
板总成 |
Plate GP |
2-235-48 |
48 |
A210491000121 |
6 |
垫圈 |
Washer |
2-235-49 |
49 |
12697332 |
1 |
螺母 |
Nut |
2-235-50 |
50 |
12356467 |
4 |
铜垫 |
copper cushion |
2-235-51 |
51 |
12213205 |
1 |
放油管 |
Pipe, oil drain |
2-235-52 |
52 |
B220401000916 |
1 |
放油阀 |
Valve AS, shut off, engine oil |
2-235-53 |
53 |
B229900004644 |
1 |
垫圈 |
Washer |
2-235-54 |
54 |
24000513 |
2 |
垫圈12GB93 达克锈 |
Washer |
2-235-55 |
55 |
21027533 |
2 |
螺钉M12×55GB70.1 10.9级 |
Screw |
2-235-56 |
56 |
11661387 |
1 |
管夹 |
Clamp, pipe |
2-235-57 |
57 |
11507757 |
1 |
上管夹 |
Clamp, pipe, upper |
2-235-58 |
58 |
11800862 |
1 |
支架 |
Bracket |
2-235-59 |
59 |
A210111000038 |
2 |
螺栓 |
Bolt |
2-235-60 |
60 |
12034991 |
1 |
堵头 |
Plug |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

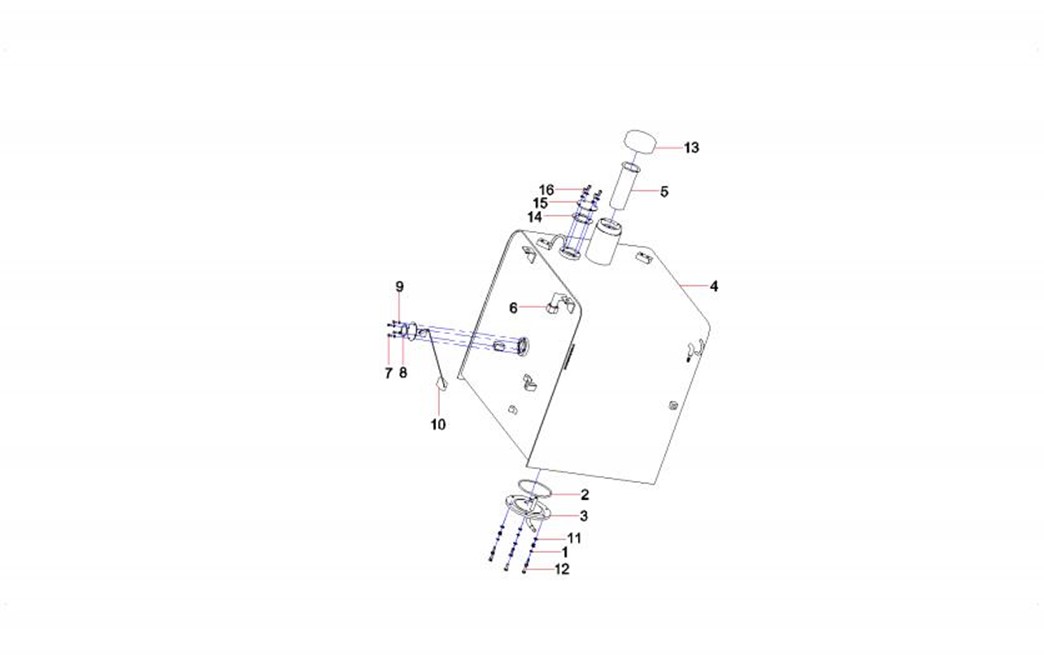

2-237-1 |
1 |
A210401000017 |
6 |
垫圈 |
Washer |
2-237-2 |
2 |
B230101000934 |
1 |
O形圈 |
Seal, O-ring |
2-237-3 |
3 |
12656668 |
1 |
底盖总成 |
Cover GP, bottom |
2-237-4 |
4 |
12015850 |
1 |
燃油箱 |
Tank, fuel |
2-237-5 |
5 |
60117826 |
1 |
燃油箱滤网 |
Strainer AS, fuel (float gauge) |
2-237-6 |
6 |
10210082 |
1 |
堵头 |
Plug |
2-237-7 |
7 |
A210111000078 |
4 |
螺栓 |
Bolt |
2-237-8 |
8 |
B230101000457 |
1 |
O形圈 |
O-ring |
2-237-9 |
9 |
A210405000006 |
4 |
垫圈 |
Washer |
2-237-10 |
10 |
60029642 |
1 |
液位传感器 |
Sensor GP, fuel level |
2-237-11 |
11 |
A210405000007 |
10 |
垫圈 |
Washer |
2-237-12 |
12 |
A210111000090 |
6 |
螺栓 |
Bolt |
2-237-13 |
13 |
A290000002193 |
1 |
燃油箱锁盖 |
Cap AS, filter, fuel tank |
2-237-14 |
14 |
10210081 |
1 |
橡胶板 |
Plate, rubber |
2-237-15 |
15 |
10210078 |
1 |
压板 |
Plate AS |
2-237-16 |
16 |
A210204000339 |
4 |
螺钉 |
Screw |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

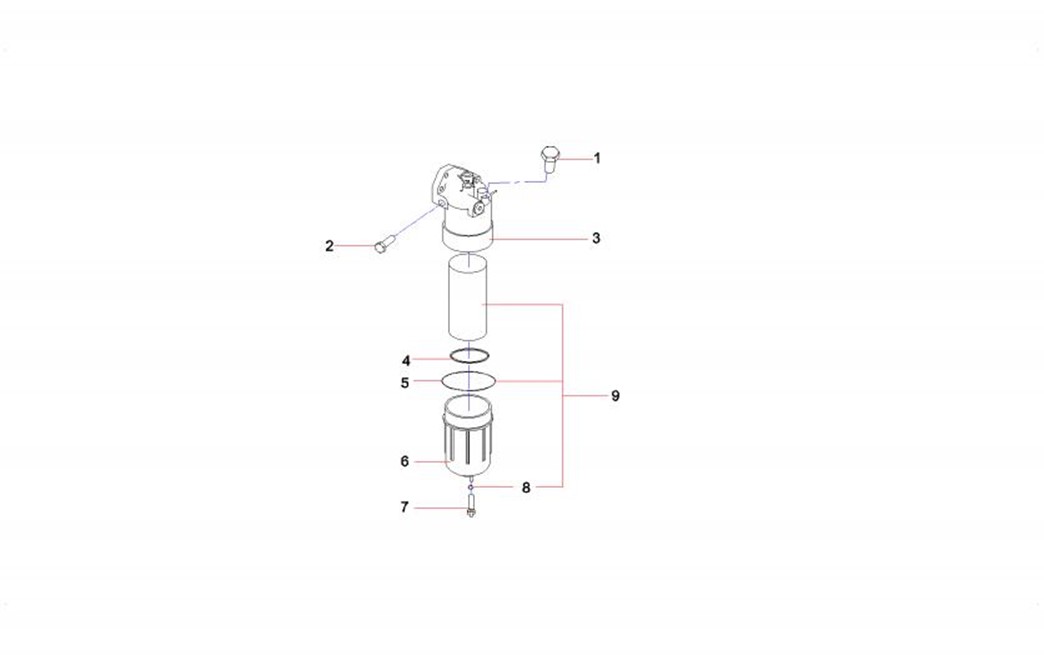

2-239-1 |
1 |
60078243 |
1 |
塞 |
Plug |
2-239-2 |
2 |
60078245 |
1 |
塞 |
Plug |
2-239-3 |
3 |
60078250 |
1 |
座 |
Fuel Filter Seat |
2-239-4 |
4 |
60078242 |
1 |
浮标 |
Float |
2-239-5 |
5 |
60078246 |
1 |
垫片 |
Washer |
2-239-6 |
6 |
60078248 |
1 |
壳体 |
Housing – Filter Element |
2-239-7 |
7 |
60078244 |
1 |
塞 |
Water Drain Plug |
2-239-8 |
8 |
60078247 |
1 |
垫片 |
Gasket |
2-239-9 |
9 |
60017773 |
1 |
柴油滤清器 |
Filter, diesel fuel |
