SANY SY215C9 SY215C9C3KL EXCAVATOR parts catalog 09
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-59-1 |
1 |
A820606030376 |
1 |
盖 |
Cover |
2-59-2 |
2 |
A820301012418 |
2 |
销 |
Pin |
2-59-3 |
3 |
A820102010428 |
2 |
密封垫 |
Seal, ring |
2-59-4 |
4 |
A820205000955 |
1 |
方接头 |
Joint, square |
2-59-5 |
5 |
B229900000686 |
2 |
黄油嘴 |
Fitting, grease |
2-59-6 |
6 |
A820205000954 |
1 |
方接头 |
Joint, square |
2-59-7 |
7 |
A820102010474 |
2 |
垫圈 |
Washer |
2-59-8 |
8 |
A210711000010 |
1 |
管接头 |
Connector, pipe |
2-59-9 |
9 |
A820207010191 |
1 |
硬管 |
Pipe |
2-59-10 |
10 |
A820101118370 |
1 |
管夹 |
Clip |
2-59-11 |
11 |
A210405000011 |
1 |
垫圈 |
Washer |
2-59-12 |
12 |
A210111000195 |
1 |
螺栓 |
Bolt |
2-59-13 |
13 |
A210770000195 |
1 |
管接头 |
Joint, pipe |
2-59-14 |
14 |
60039133 |
36 |
螺栓 |
Bolt |
2-59-15 |
15 |
60039132 |
32 |
螺栓 |
Bolt |
2-59-16 |
16 |
A210491000132 |
68 |
垫圈 |
Washer |
2-59-17 |
17 |
变更或见其他配置 |
1 |
回转支承 |
Slewing ring AS |

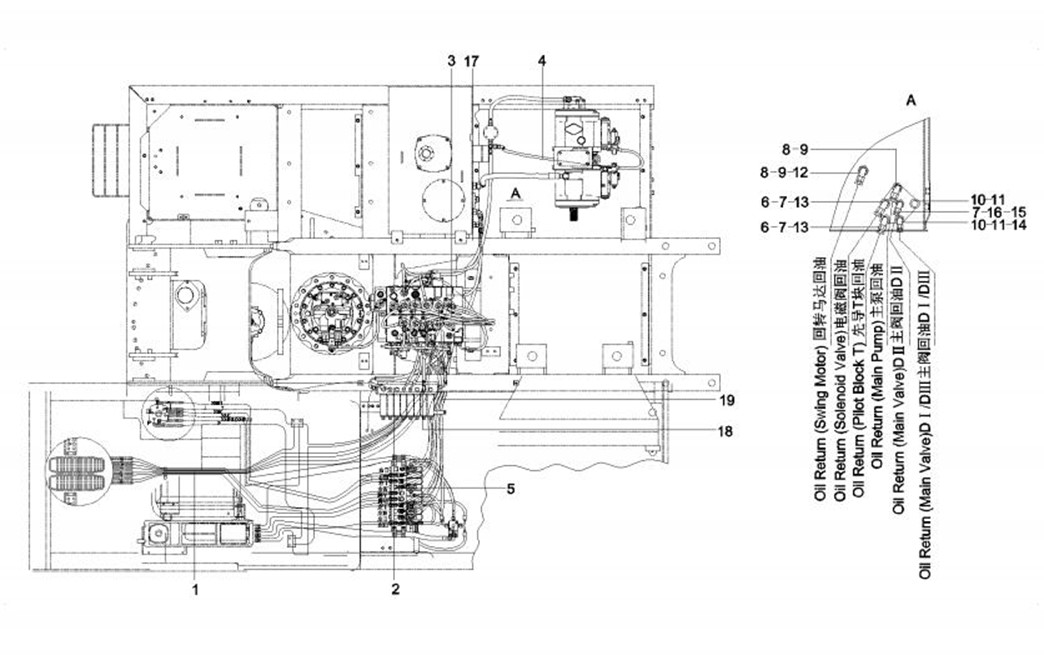

10473822 回转支承总成 (Bearing AS, swing) |
2-59 |

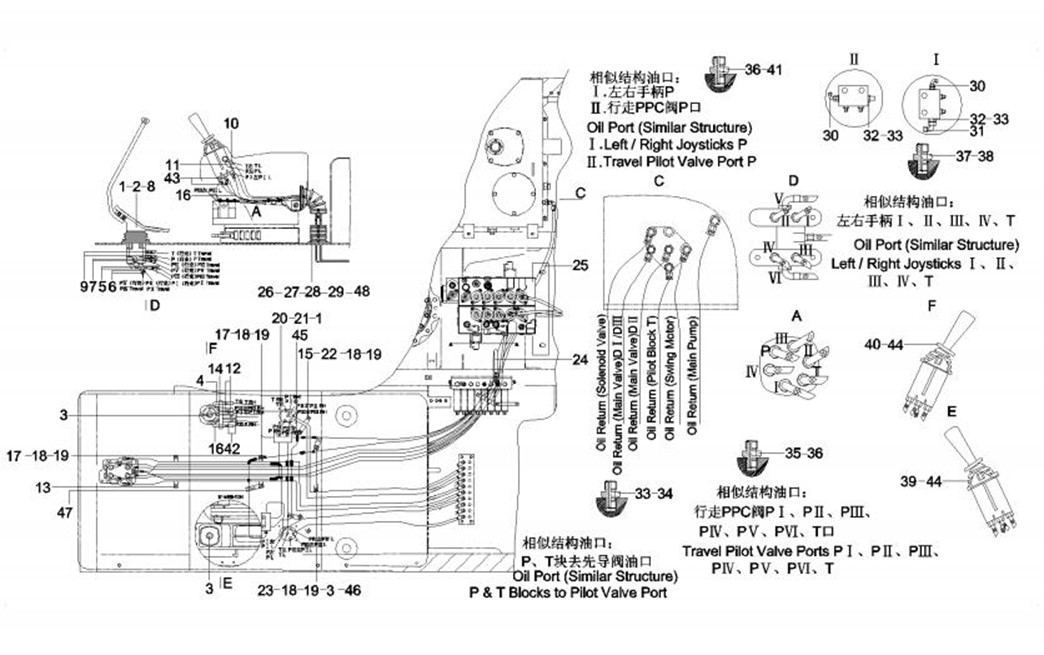

11670448 先导管路 (Pipeline,pilot) |
2-60 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-61-1 |
1 |
11670143 |
1 |
PPC管路 |
Line,PPC |
2-61-2 |
2 |
11670370 |
1 |
电磁阀管路 |
Line,valve,solenoid |
2-61-3 |
3 |
11670322 |
1 |
主阀管路 |
Pipeline, main valve |
2-61-4 |
4 |
11670272 |
1 |
主泵管路 |
Lines,pump,main |
2-61-5 |
5 |
11670421 |
1 |
SAE2BHL模式切换 |
Mode switching, SAE2BHL |
2-61-6 |
6 |
60072965 |
2 |
管接头 |
Joint,tube |
2-61-7 |
7 |
A230101000243 |
3 |
O形圈 |
O-ring |
2-61-8 |
8 |
60072966 |
2 |
管接头 |
Joint,tube |
2-61-9 |
9 |
A229900001581 |
2 |
O形圈 |
O-ring |
2-61-10 |
10 |
60045369 |
2 |
接头 |
Connector |
2-61-11 |
11 |
A230101000247 |
2 |
O形圈 |
O-ring |
2-61-12 |
12 |
60086361 |
1 |
管接头 |
Connector,pipe |
2-61-13 |
13 |
60072955 |
2 |
管接头 |
Connector |
2-61-14 |
14 |
60045383 |
1 |
直角可调接头 |
Connector, three-way, adjustable |
2-61-15 |
15 |
10077549 |
1 |
接头 |
Connector |
2-61-16 |
16 |
60008962 |
1 |
温度传感器 |
Sensor, temperature |
2-61-17 |
17 |
A230200000169 |
1 |
线夹 |
Clamp, cord |
2-61-18 |
18 |
11455884 |
1 |
胶套 |
Sleeve, rubber |
2-61-19 |
19 |
11455887 |
1 |
胶套 |
Sleeve, rubber |
11670448 先导管路 (Pipeline,pilot) |
2-61 |
11670143 PPC管路 (Line,PPC) (1/3) |
2-62 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-63-1 |
1 |
A210401000001 |
12 |
垫圈 |
Washer |
2-63-2 |
2 |
A210111000197 |
4 |
螺栓M10×25GB5783 10.9级 |
Bolt |
2-63-3 |
3 |
11602359 |
1 |
橡胶垫 |
Gasket, rubber |
2-63-4 |
4 |
11548200 |
1 |
胶管 |
Hose,rubber |
2-63-5 |
5 |
11667437 |
2 |
胶管 |
Hose,rubber |
2-63-6 |
6 |
11548887 |
2 |
胶管 |
Hose,rubber |
2-63-7 |
7 |
11667447 |
2 |
胶管 |
Hose,rubber |
2-63-8 |
8 |
60004101 |
1 |
脚踏阀 |
Valve, foot |
2-63-9 |
9 |
11667450 |
2 |
胶管 |
Hose,rubber |
2-63-10 |
10 |
11548836 |
1 |
胶管 |
Hose,rubber |
2-63-11 |
11 |
11548837 |
1 |
胶管 |
Hose |
2-63-12 |
12 |
11548911 |
2 |
胶管 |
Hose,rubber |
2-63-13 |
13 |
11602341 |
2 |
橡胶垫 |
Block, rubber |
2-63-14 |
14 |
A239900000065 |
6 |
尼龙扎带 |
Strap, nylon |
2-63-15 |
15 |
11602348 |
3 |
橡胶垫 |
Gasket, rubber |
2-63-16 |
16 |
11548365 |
3 |
胶管 |
Hose,rubber |
2-63-17 |
17 |
11243372 |
2 |
压板 |
Plate, pressure |
2-63-18 |
18 |
A210111000342 |
10 |
螺栓 |
Bolt |
2-63-19 |
19 |
A210401000017 |
10 |
垫圈 |
Washer |
2-63-20 |
20 |
A820199000360 |
2 |
PT块 |
Block, PT |
11670143 PPC管路 (Line,PPC) (1/3) |
2-63 |
11670143 PPC管路 (Line,PPC) (2/3) |
2-64 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-65-21 |
21 |
21005186 |
4 |
螺栓 |
Bolt |
2-65-22 |
22 |
11243374 |
3 |
压板 |
Plate, pressure |
2-65-23 |
23 |
11243400 |
1 |
压板 |
Plate, pressure |
2-65-24 |
24 |
11850929 |
1 |
胶管 |
Hose |
2-65-25 |
25 |
11667442 |
1 |
胶管 |
Hose,rubber |
2-65-26 |
26 |
A820601990304 |
2 |
法兰 |
Flange |
2-65-27 |
27 |
A820601990336 |
2 |
波纹管 |
Bellows |
2-65-28 |
28 |
A210111000079 |
8 |
螺栓 |
Bolt |
2-65-29 |
29 |
A210401000016 |
8 |
垫圈 |
Washer |
2-65-30 |
30 |
60045383 |
2 |
直角可调接头 |
Connector, three-way, adjustable |
2-65-31 |
31 |
60072955 |
1 |
管接头 |
Connector |
2-65-32 |
32 |
60045387 |
2 |
直角可调接头 |
Connector, three-way, adjustable |
2-65-33 |
33 |
A230101000247 |
8 |
O形圈 |
O-ring |
2-65-34 |
34 |
60045369 |
6 |
接头 |
Connector |
2-65-35 |
35 |
60045357 |
7 |
接头 |
Connector |
2-65-36 |
36 |
B230101000047 |
8 |
O形圈 |
O-ring |
2-65-37 |
37 |
60045367 |
10 |
接头 |
Connector |
2-65-38 |
38 |
B230101000049 |
10 |
O形圈 |
O-ring |
2-65-39 |
39 |
变更或见其他配置 |
1 |
左手柄 |
Joystick, left |
2-65-40 |
40 |
变更或见其他配置 |
1 |
右手柄 |
Joystick, right |
11670143 PPC管路 (Line,PPC) (2/3) |
2-65 |
11670143 PPC管路 (Line,PPC) (3/3) |
2-66 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-67-41 |
41 |
60045372 |
3 |
滤网接头 |
Connector, screen |
2-67-42 |
42 |
12006653 |
2 |
胶管 |
Hose |
2-67-43 |
43 |
12006676 |
2 |
胶管 |
Hose |
2-67-44 |
44 |
A230199000093 |
2 |
橡胶罩 |
Cover, rubber |
2-67-45 |
45 |
A230200000177 |
4 |
线夹 |
Clamp, cord |
2-67-46 |
46 |
A230200000170 |
2 |
线夹 |
Clip |
2-67-47 |
47 |
A230200000167 |
2 |
线夹 |
Clip, wire |
2-67-48 |
48 |
11243401 |
2 |
胶套 |
Sleeve, rubber |
11670143 PPC管路 (Line,PPC) (3/3) |
2-67 |
60004101 脚踏阀 (Valve, foot) (1/3) |
2-68 |
