SANY SY215C9 SY215C9C3KL EXCAVATOR parts catalog 27

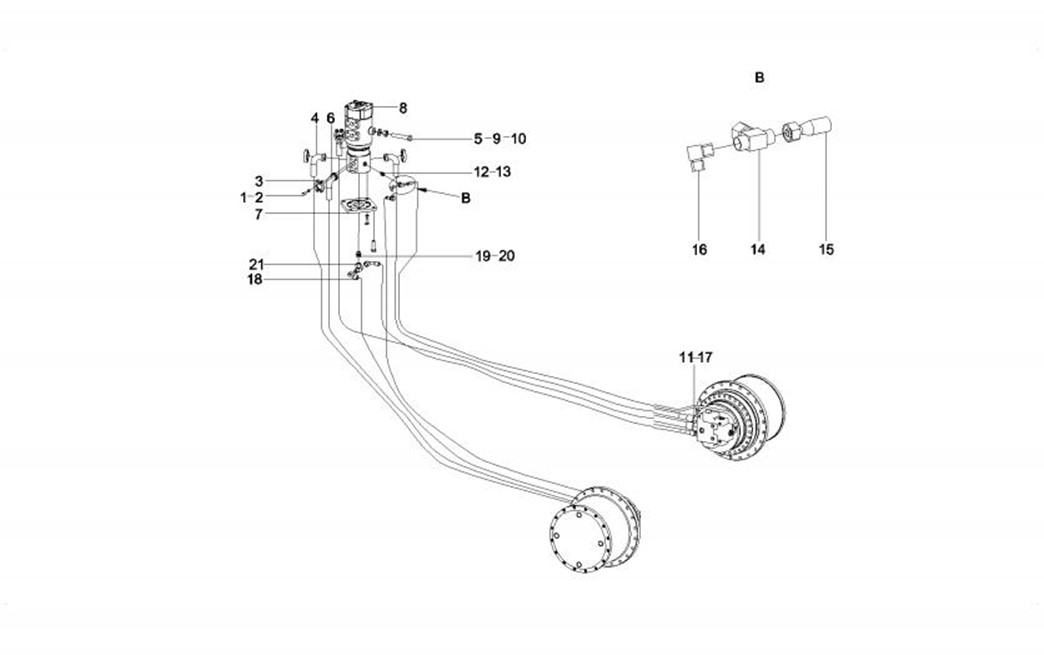

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-9-1 |
1 |
A210204000354 |
16 |
螺钉 |
Screw |
3-9-2 |
2 |
A210401000001 |
24 |
垫圈 |
Washer |
3-9-3 |
3 |
B210780000244 |
8 |
对开法兰 |
Flange, split |
3-9-4 |
4 |
11709764 |
2 |
胶管 |
Hose |
3-9-5 |
5 |
A210307000029 |
1 |
螺母 |
Nut |
3-9-6 |
6 |
11709766 |
2 |
胶管 |
Hose |
3-9-7 |
7 |
A820101212141 |
1 |
过渡板 |
Plate, transition |
3-9-8 |
8 |
A229900001758 |
1 |
回转接头 |
Joint, swivel |
3-9-9 |
9 |
A210110000233 |
1 |
螺栓 |
Bolt |
3-9-10 |
10 |
A210491000132 |
17 |
垫圈 |
Washer |
3-9-11 |
11 |
60045360 |
4 |
接头 |
Joint |
3-9-12 |
12 |
60045355 |
3 |
接头 |
Connector |
3-9-13 |
13 |
B230101000090 |
3 |
O形圈 |
O-ring |
3-9-14 |
14 |
60055930 |
1 |
接头 |
Connector |
3-9-15 |
15 |
11548927 |
2 |
胶管 |
Hose,rubber |
3-9-16 |
16 |
60045383 |
1 |
直角可调接头 |
Connector, three-way, adjustable |
3-9-17 |
17 |
B230101000050 |
4 |
O形圈 |
O-ring |
3-9-18 |
18 |
11548924 |
2 |
胶管 |
Hose,rubber |
3-9-19 |
19 |
60045357 |
3 |
接头 |
Connector |
3-9-20 |
20 |
B230101000047 |
3 |
O形圈 |
O-ring |
11705072 行走装置 (Travel device) (5/5) |
3-10 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
3-11-21 |
21 |
60045377 |
1 |
三通可调接头 Connector, three-way, adjustable |

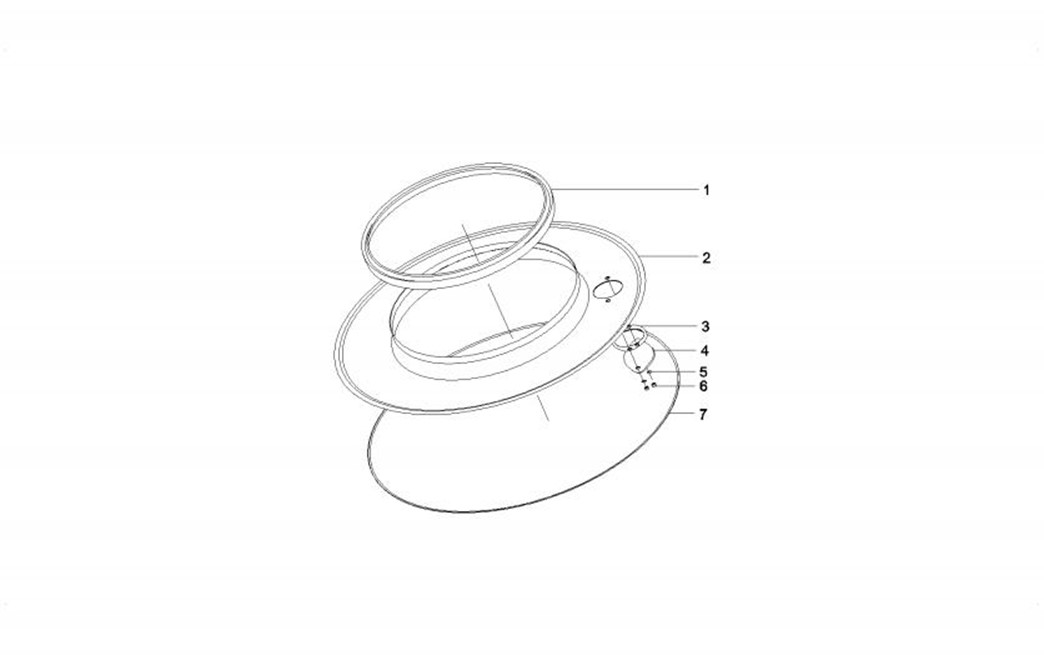

10398371 密封组件 (Shield, grease) |
3-12 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-13-1 |
1 |
10218932 |
1 |
上密封圈 |
Ring, sealing |
3-13-2 |
2 |
10398084 |
1 |
护圈 |
Ring, protective |
3-13-3 |
3 |
A820606020170 |
1 |
胶垫 |
Gasket, rubber |
3-13-4 |
4 |
A820101210192 |
1 |
密封板 |
Seal |
3-13-5 |
5 |
A210405000011 |
2 |
垫圈 |
Washer |
3-13-6 |
6 |
A210307000017 |
2 |
螺母 |
Nut |
3-13-7 |
7 |
A820606020169 |
1 |
下密封圈 |
Ring, sealing |

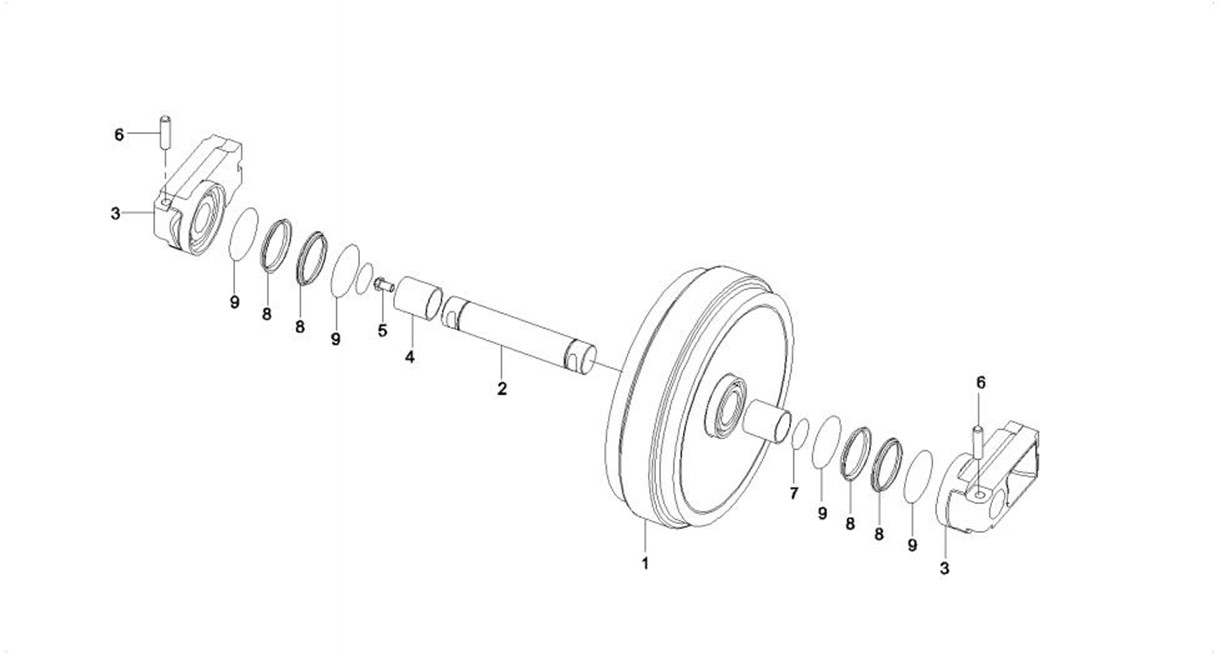

A229900008843 引导轮 (Idler) |
3-14 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-15-1 |
1 |
60047974 |
1 |
引导轮 |
Wheel, idler |
3-15-2 |
2 |
60047975 |
1 |
引导轮轴 |
Body, idler wheel |
3-15-3 |
3 |
60047978 |
2 |
支座 |
Support |
3-15-4 |
4 |
60047982 |
2 |
轴套 |
Sleeve, shaft |
3-15-5 |
5 |
60047967 |
1 |
螺塞 |
Plug, screw |
3-15-6 |
6 |
60047972 |
2 |
销 |
Pin |
3-15-7 |
7 |
60047987 |
2 |
O形圈 |
O-ring |
3-15-8 |
8 |
60047993 |
4 |
浮动油封 |
Seal, oil |
3-15-9 |
9 |
60047986 |
4 |
O形圈 |
O-ring |

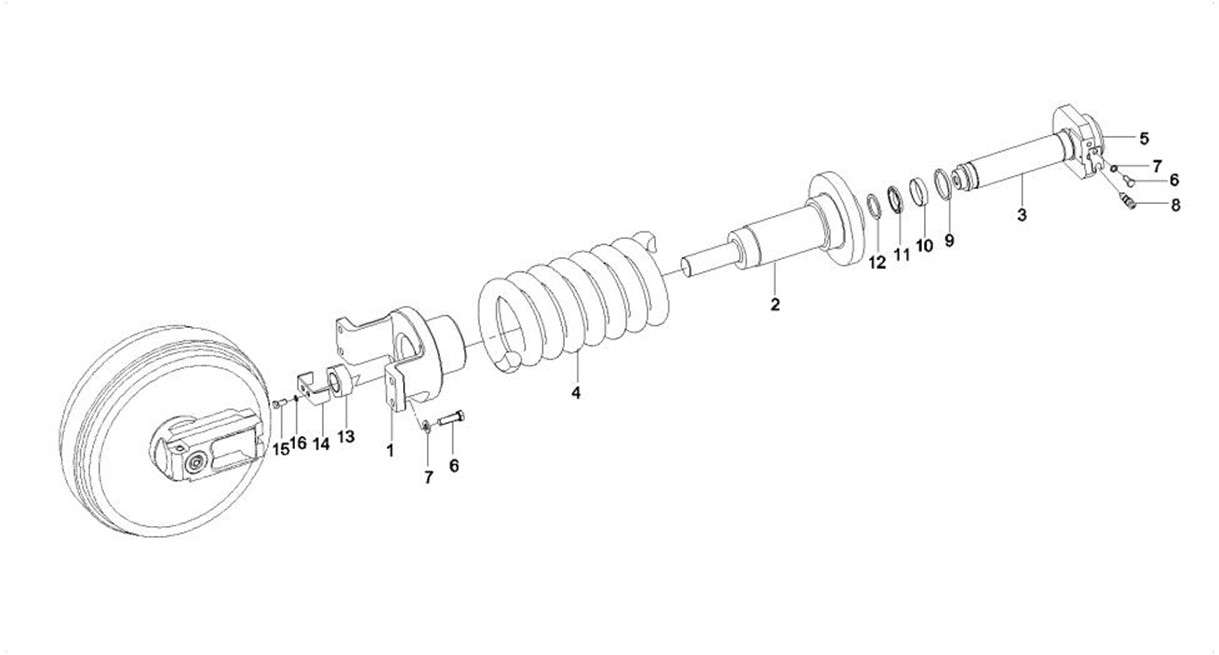

A229900006383 张紧装置 (Tensioner) |
3-16 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
3-17-1 |
1 |
60047943 |
1 |
叉环 |
Mount, connecting |
3-17-2 |
2 |
60047976 |
1 |
油缸 |
Cylinder |
3-17-3 |
3 |
60047981 |
1 |
轴 |
Shaft |
3-17-4 |
4 |
60047952 |
1 |
弹簧 |
Spring |
3-17-5 |
5 |
A820101010372 |
1 |
支板 |
Plate, support |
3-17-6 |
6 |
A210111000054 |
10 |
螺栓M16×55GB5783 10.9级 |
Bolt |
3-17-7 |
7 |
A210491000118 |
10 |
垫圈 |
Washer |
3-17-8 |
8 |
B229900000862 |
1 |
黄油阀 |
Valve, grease |
3-17-9 |
9 |
60047992 |
1 |
防尘圈 |
Ring, dust |
3-17-10 |
10 |
60047946 |
1 |
磨损修正圈 |
Ring, wear correction |
3-17-11 |
11 |
60047995 |
1 |
密封圈 |
Ring, sealing |
3-17-12 |
12 |
60047955 |
1 |
挡圈 |
Ring, retaining |
3-17-13 |
13 |
60047966 |
1 |
螺母 |
Nut |
3-17-14 |
14 |
60047950 |
1 |
锁片 |
Plate, lock |
3-17-15 |
15 |
A210110000162 |
4 |
螺栓 |
Bolt |
3-17-16 |
16 |
10132662 |
4 |
垫圈 |
Washer |

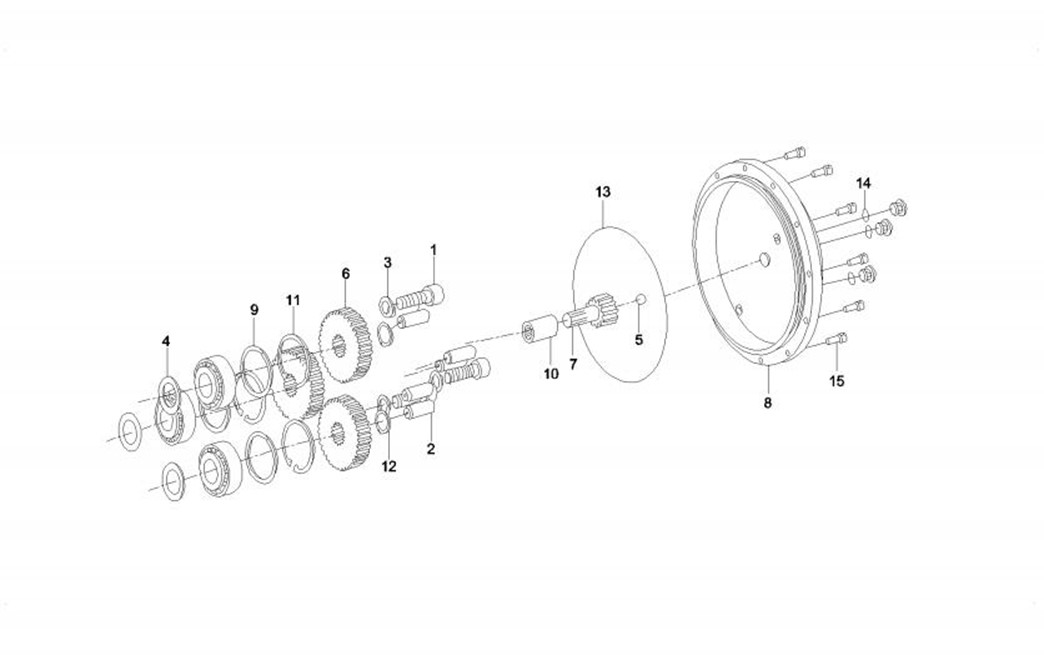

B220501000267 减速机总成 (Motor, travel) (1/6) |
3-18 |
