SANY SY215C9 SY215C9C3KL EXCAVATOR parts catalog 37
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
8-7-1 |
1 |
60008879 |
1 |
弹簧销 |
Pin, roll |
8-7-2 |
2 |
60008604 |
1 |
调整螺母 |
Nut, adjusting |
8-7-3 |
3 |
60008809 |
1 |
圆板 |
Plate, circular |
8-7-4 |
4 |
60008602 |
1 |
接头 |
Connector |
8-7-5 |
5 |
60008603 |
4 |
密封圈 |
Ring, sealing |
8-7-6 |
6 |
60008595 |
4 |
堵头 |
Plug |
8-7-7 |
7 |
B230101000363 |
4 |
O形圈 |
O-ring |
8-7-8 |
8 |
60008599 |
4 |
推动杆 |
Pushrod |
8-7-9 |
9 |
60008811 |
1 |
板 |
Plate |
8-7-10 |
10 |
60008758 |
4 |
弹簧座 |
Seat, spring |
8-7-11 |
11 |
60008775 |
4 |
弹簧 |
Spring |
8-7-12 |
12 |
60008597 |
4 |
垫圈 |
Washer |
8-7-13 |
13 |
60008774 |
4 |
弹簧 |
Spring |
8-7-14 |
14 |
60008760 |
4 |
滑轴 |
Spool |
8-7-15 |
15 |
60008795 |
1 |
壳体 |
Housing |
8-7-16 |
16 |
60008799 |
1 |
O形圈 |
O-ring |
8-7-17 |
17 |
60008810 |
1 |
油口接板 |
Plate, connecting, oil port |
8-7-18 |
18 |
60008786 |
2 |
内六角螺钉 |
Bolt |
8-7-19 |
19 |
60008598 |
2 |
密封垫圈 |
Washer, seal |
8-7-20 |
20 |
60008806 |
1 |
衬套 |
Sleeve |
B220401001302 手动先导阀 (Valve, pilot, manual) |
8-7 |

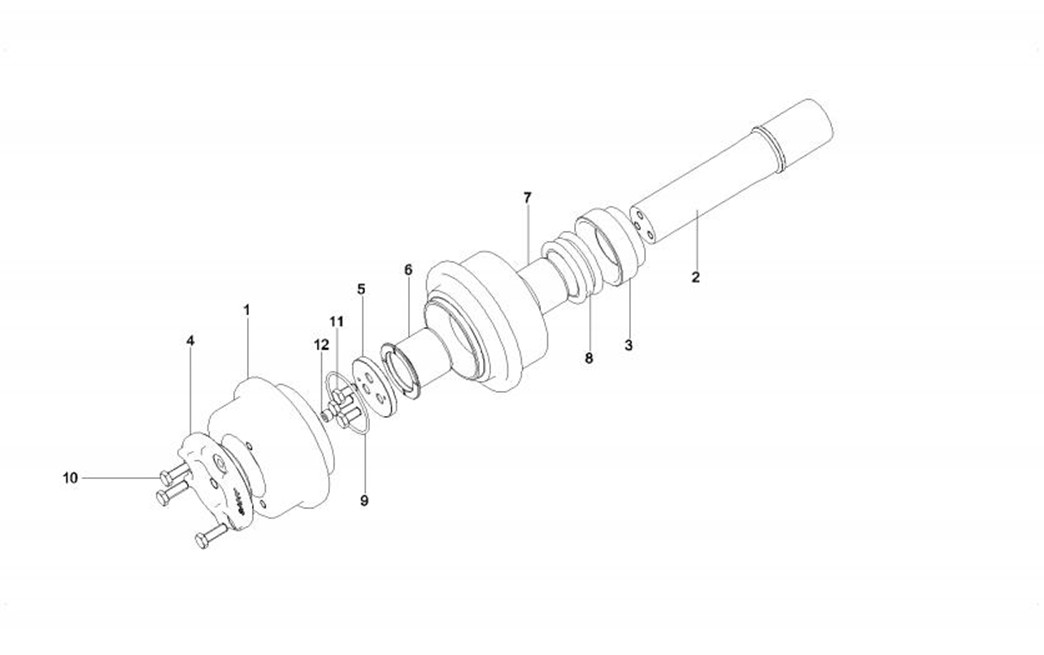

11029453 托链轮总成 (Roller As, carrier) |
8-8 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
8-9-1 |
1 |
11029456 |
1 |
托链轮轮体 |
Wheel,support chain |
8-9-2 |
2 |
11029449 |
1 |
轴 |
Shaft |
8-9-3 |
3 |
11029450 |
1 |
浮封座 |
Carrier,seal,floating |
8-9-4 |
4 |
11029452 |
1 |
侧盖 |
Cover,side |
8-9-5 |
5 |
11029451 |
1 |
垫片 |
Shaft |
8-9-6 |
6 |
60028677 |
1 |
带法兰轴套 |
Sleeve,shaft,with flange |
8-9-7 |
7 |
60028678 |
1 |
直壁型轴套 |
Bush,straight-wall |
8-9-8 |
8 |
60028679 |
1 |
浮动密封 |
Seal,floating |
8-9-9 |
9 |
A210608000089 |
1 |
O形圈 |
O-ring |
8-9-10 |
10 |
A210111000024 |
3 |
螺栓 |
Bolt |
8-9-11 |
11 |
A210111000012 |
3 |
螺栓M10×20GB5783 10.9级 |
Bolt |
8-9-12 |
12 |
60027515 |
1 |
闷头螺塞 |
Plug, screw |
8-10-1 |
1 |
A210307000029 |
4 |
螺母 |
Nut |
8-10-2 |
2 |
11471945 |
2 |
动臂贴花 |
Movable Arm Marking |
8-10-3 |
3 |
00263429 |
1 |
SY215C9整机涂装辅料标准 |
|
8-10-4 |
4 |
A810502012192 |
1 |
中盖板 |
Coverplate, middle |
8-10-5 |
5 |
11562752 |
1 |
支架 |
Bracket |
8-10-6 |
6 |
60011423 |
1 |
可编程控制器 |
Controller |
8-10-7 |
7 |
B229900001613 |
1 |
左手柄 |
Joystick, left |
8-10-8 |
8 |
A229900006438 |
1 |
插入件 |
Insertion piece |
8-10-9 |
9 |
B229900001614 |
1 |
右手柄 |
Joystick, right |
8-10-10 |
10 |
60116344 |
1 |
插入件 |
Insertion piece |
8-10-11 |
11 |
11742013 |
1 |
喇叭开关线束 |
Harness, horn switch |
8-10-12 |
12 |
A210264000022 |
2 |
自攻螺钉 |
Screw, self-tapping |
8-10-13 |
13 |
11050165 |
2 |
手柄 |
Handle, grip |
8-10-14 |
14 |
A210308000006 |
2 |
螺母 |
Nut |
8-10-15 |
15 |
A210307000025 |
2 |
螺母 |
Nut |
8-10-16 |
16 |
A229900006446 |
2 |
罩 |
Hood |
8-10-17 |
17 |
A229900001028 |
2 |
罩 |
Hood |
8-10-18 |
18 |
A229900001027 |
2 |
板 |
Plate |
8-10-19 |
19 |
60012795 |
1 |
电源线 |
Wire, power supply |
8-10-20 |
20 |
11888260 |
1 |
三一显示屏 |
Sany monitor |
其他配置(Other Fittings) (1/2) |
8-10 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
8-11-21 |
21 |
60046622 |
1 |
燃油开关 |
Switch, fuel |
