SANY SY235C9 SY235C9C3KL EXCAVATOR parts catalog 19
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-169-1 |
1 |
A210204000355 |
12 |
螺钉 |
Screw |
2-169-2 |
2 |
A210401000001 |
20 |
垫圈 |
Nut |
2-169-3 |
3 |
A210405000011 |
12 |
垫圈 |
Washer |
2-169-4 |
4 |
60044855 |
1 |
联轴器 |
Coupler AS |
2-169-5 |
5 |
A210110000437 |
14 |
螺栓M12×65GB5782 10.9级 |
Bolt |
2-169-6 |
6 |
A210491000121 |
14 |
垫圈 |
Washer |
2-169-7 |
7 |
A820202002103 |
14 |
衬套 |
Sleeve |
2-169-8 |
8 |
A210503000029 |
2 |
销 |
Dowel |
2-169-9 |
9 |
A810102061139 |
1 |
支架 |
Bracket |
2-169-10 |
10 |
A810102060037 |
1 |
左支架 |
Bracket , LH |
2-169-11 |
11 |
A810102060170 |
1 |
右支架 |
Bracket , RH |
2-169-12 |
12 |
A820301020622 |
2 |
螺栓 |
Bolt |
2-169-13 |
13 |
A210491000118 |
4 |
垫圈 |
Washer |
2-169-14 |
14 |
A820101118173 |
2 |
大盖垫 |
Coaster |
2-169-15 |
15 |
A229900000863 |
4 |
减震器 |
Damper |
2-169-16 |
16 |
A820202002104 |
2 |
衬管 |
Spacer |
2-169-17 |
17 |
A820403000406 |
2 |
大碗垫 |
Coaster, bowl |
2-169-18 |
18 |
A229900000862 |
3 |
螺母 |
Nut |
2-169-19 |
19 |
A820301020623 |
2 |
螺栓 |
Bolt |
2-169-20 |
20 |
A820101118175 |
2 |
小盖垫 |
Coaster |

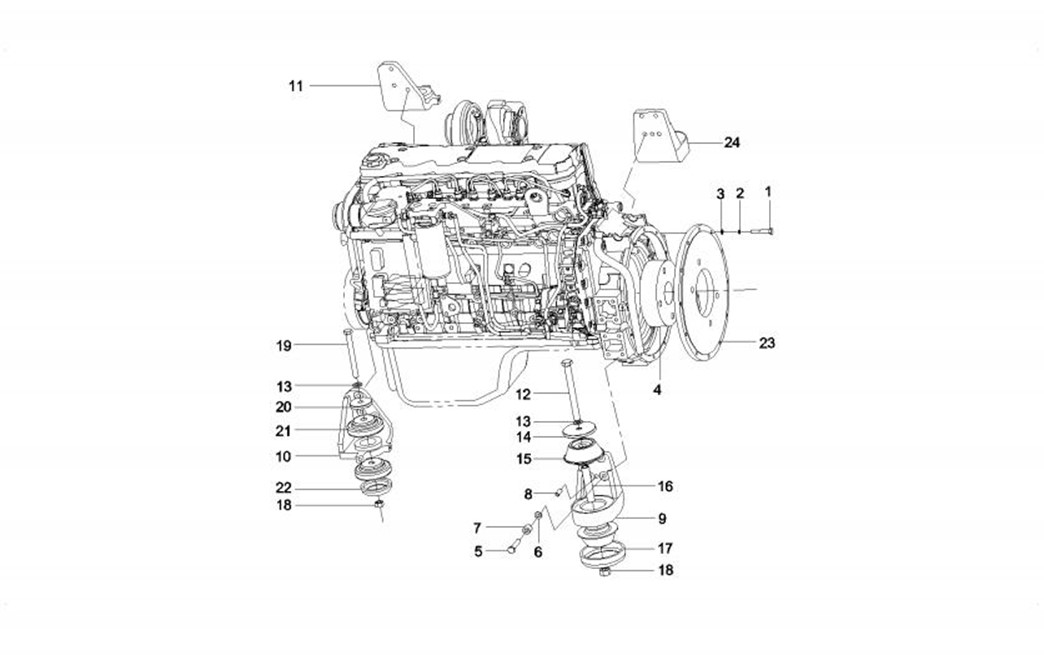

11214888 传动减震系统 (Transmission and damping system) (1/2) 2-169 |
11214888 传动减震系统 (Transmission and damping system) (2/2) 2-170 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-171-21 |
21 |
A229900000860 |
4 |
减震器 |
Damper |
2-171-22 |
22 |
A820403000407 |
2 |
小碗垫 |
Coaster, bowl |
2-171-23 |
23 |
A820101342107 |
1 |
端盖 |
Cover, End |
2-171-24 |
24 |
A810102060035 |
1 |
支架 |
Bracket |

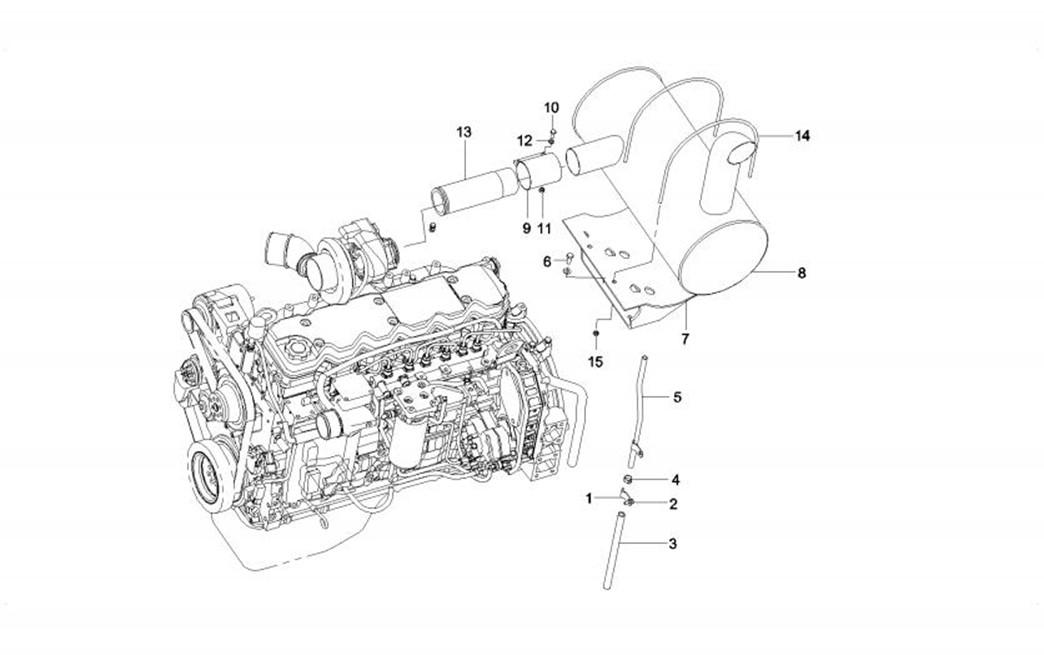

A810102070214 排气系统 (Exhaust system) |
2-172 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-173-1 |
1 |
A820101118170 |
1 |
单管夹 |
Clip |
2-173-2 |
2 |
A210111000199 |
1 |
螺栓 |
Bolt |
2-173-3 |
3 |
A820606030365 |
1 |
引水胶管 |
Hose, water drain |
2-173-4 |
4 |
A229900001347 |
1 |
软管环箍 |
Hoop, hose |
2-173-5 |
5 |
A810102071103 |
1 |
引水管 |
Tube |
2-173-6 |
6 |
A210111000018 |
4 |
螺栓 |
Bolt |
2-173-7 |
7 |
A810102070215 |
1 |
消声器支架 |
Bracket |
2-173-8 |
8 |
A229900004318 |
1 |
消声器总成 |
Muffler GP |
2-173-9 |
9 |
B210840000017 |
1 |
管夹 |
Clip |
2-173-10 |
10 |
21005186 |
2 |
螺栓M10×40GB5783 10.9级 |
Bolt |
2-173-11 |
11 |
A210307000036 |
2 |
螺母 |
Nut |
2-173-12 |
12 |
A210405000011 |
6 |
垫圈 |
Washer |
2-173-13 |
13 |
A820206012980 |
1 |
排气管 |
Hose, Exhaust |
2-173-14 |
14 |
A820301016726 |
2 |
U型抱箍 |
U-bolt |
2-173-15 |
15 |
A210307000055 |
8 |
螺母M8GB6170 10级 |
Nut |

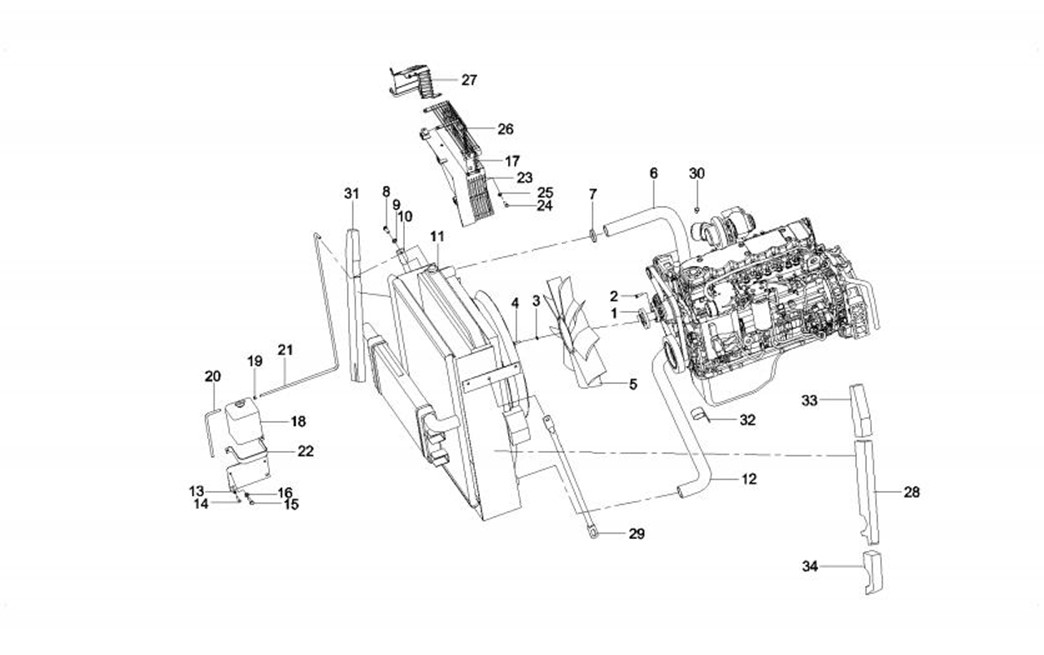

12274602 冷却系统 (Cooling system) (1/2) |
2-174 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-175-1 |
1 |
A229900003092 |
1 |
隔套 |
Spacer |
2-175-2 |
2 |
A210111000024 |
4 |
螺栓M10×30GB5783 10.9级 |
Bolt |
2-175-3 |
3 |
A210405000011 |
11 |
垫圈 |
Washer |
2-175-4 |
4 |
A210111000197 |
7 |
螺栓 |
Bolt |
2-175-5 |
5 |
60149856 |
1 |
风扇 |
Fan |
2-175-6 |
6 |
11592536 |
1 |
发动机出水胶管 |
Hose, water outlet, engine |
2-175-7 |
7 |
A229900001348 |
4 |
软管环箍 |
Hoop, hose |
2-175-8 |
8 |
A210111000263 |
4 |
螺栓 |
Bolt |
2-175-9 |
9 |
A210405000003 |
4 |
垫圈 |
Washer |
2-175-10 |
10 |
A820299001254 |
1 |
支撑 |
Brace |
2-175-11 |
11 |
60108317 |
1 |
散热器 |
Radiator |
2-175-12 |
12 |
A820606011038 |
1 |
发动机进水胶管 |
Hose, radiator inlet |
2-175-13 |
13 |
A210405000001 |
6 |
垫圈 |
Washer |
2-175-14 |
14 |
A210111000202 |
6 |
螺栓 |
Bolt |
2-175-15 |
15 |
A210204000220 |
2 |
螺钉M8×20GB70.1 10.9级 |
Screw |
2-175-16 |
16 |
A210405000007 |
2 |
垫圈 |
Washer |
2-175-17 |
17 |
11784712 |
1 |
中左护罩 |
Guard, LH & middle, fan |
2-175-18 |
18 |
A229900001590 |
1 |
储液箱 |
Tank GP, reserve |
2-175-19 |
19 |
A229900001345 |
3 |
软管环箍 |
Hoop, hose |
2-175-20 |
20 |
A820606030367 |
1 |
软管 |
Hose |
12274602 冷却系统 (Cooling system) (2/2) |
2-176 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-177-21 |
21 |
A820606030372 |
1 |
软管 |
Hose |
2-177-22 |
22 |
A810102099060 |
1 |
支架 |
Bracket |
2-177-23 |
23 |
A810102094034 |
1 |
左护罩 |
Guard, LH, fan |
2-177-24 |
24 |
23000066 |
10 |
螺钉 |
Screw |
2-177-25 |
25 |
A210491000120 |
10 |
垫圈 |
Washer |
2-177-26 |
26 |
A810102094033 |
1 |
中护罩 |
Guard, middle, fan |
2-177-27 |
27 |
A810102094032 |
1 |
右护罩 |
Guard, RH |
2-177-28 |
28 |
11848454 |
1 |
散热器海绵 |
Sponge Ⅱ, Radiator |
2-177-29 |
29 |
A820299002144 |
1 |
支撑 |
Brace |
2-177-30 |
30 |
A820503002605 |
1 |
NPT1/4堵头 |
Plug |
2-177-31 |
31 |
11848449 |
1 |
散热器海绵 |
Sponge Ⅰ, Radiator |
2-177-32 |
32 |
A810102090040 |
1 |
管夹总成 |
Clamp GP |
2-177-33 |
33 |
11848476 |
1 |
散热器海绵 |
Sponge Ⅲ, Radiator |
2-177-34 |
34 |
11848489 |
1 |
配重海绵 |
Sponge, counterweight |

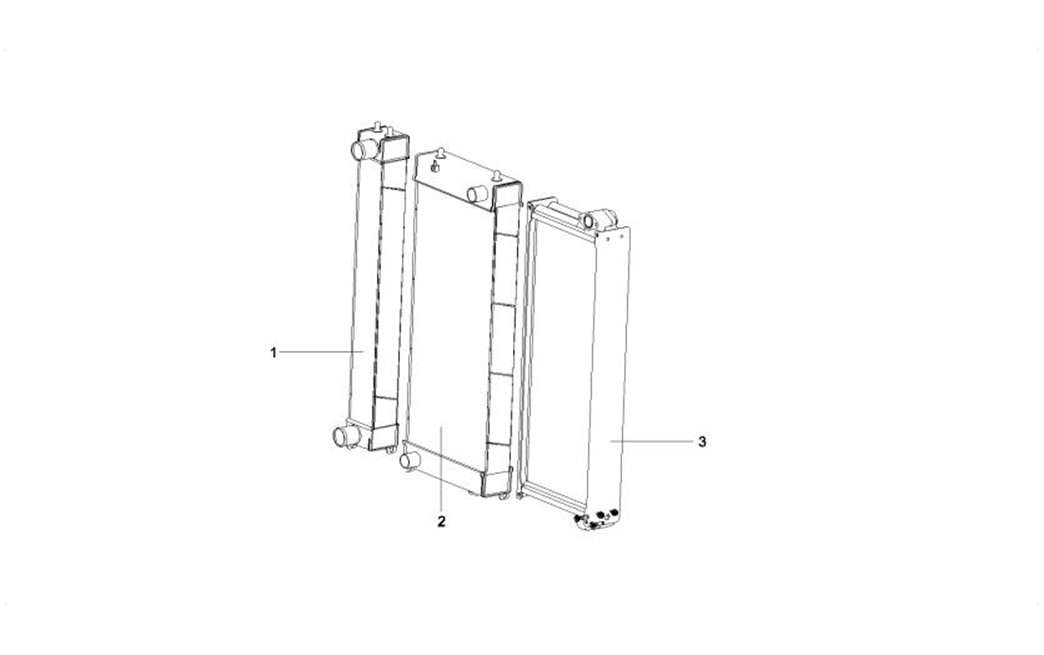

60108317 散热器 (Radiator) |
2-178 |
