SANY SY235C9 SY235C9C3KL EXCAVATOR parts catalog 21
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-189-21 |
21 |
A229900001345 |
1 |
软管环箍 |
Hoop, hose |
2-189-22 |
22 |
A820601990431 |
1 |
警示牌 |
Film, warning |
2-189-23 |
23 |
10249008 |
1 |
回油接头 |
Connector |
2-189-24 |
24 |
A210434000005 |
1 |
垫圈 |
Washer |
2-189-25 |
25 |
A210307000017 |
2 |
螺母 |
Nut |
2-189-26 |
26 |
60029642 |
1 |
液位传感器 |
Sensor GP, fuel level |
2-189-27 |
27 |
11246090 |
1 |
胶管 |
Hose, rubber |
2-189-28 |
28 |
11246089 |
1 |
粗滤出油管 |
Hose AS |
2-189-29 |
29 |
60033344 |
1 |
燃油预滤总成 |
Fuel prefilter GP |
2-189-30 |
30 |
60035095 |
1 |
柴油滤清器 |
Filter, fuel |
2-189-31 |
31 |
A210199000016 |
4 |
铰接螺栓 |
Bolt, articulated |
2-189-32 |
32 |
A210434000008 |
8 |
垫圈 |
Washer |
2-189-33 |
33 |
10862679 |
2 |
垫块 |
Shim |
2-189-34 |
34 |
A210204000339 |
4 |
螺钉M8×12GB70.1 10.9级 |
Screw |
2-189-35 |
35 |
A210401000017 |
4 |
垫圈 |
Washer |
2-189-36 |
36 |
变更或见其他配置 |
1 |
板总成 |
Plate GP |
2-189-37 |
37 |
A210111000101 |
2 |
螺栓 |
Bolt |
A810102020177 燃油系统 (Fuel system) (2/2) |
2-189 |

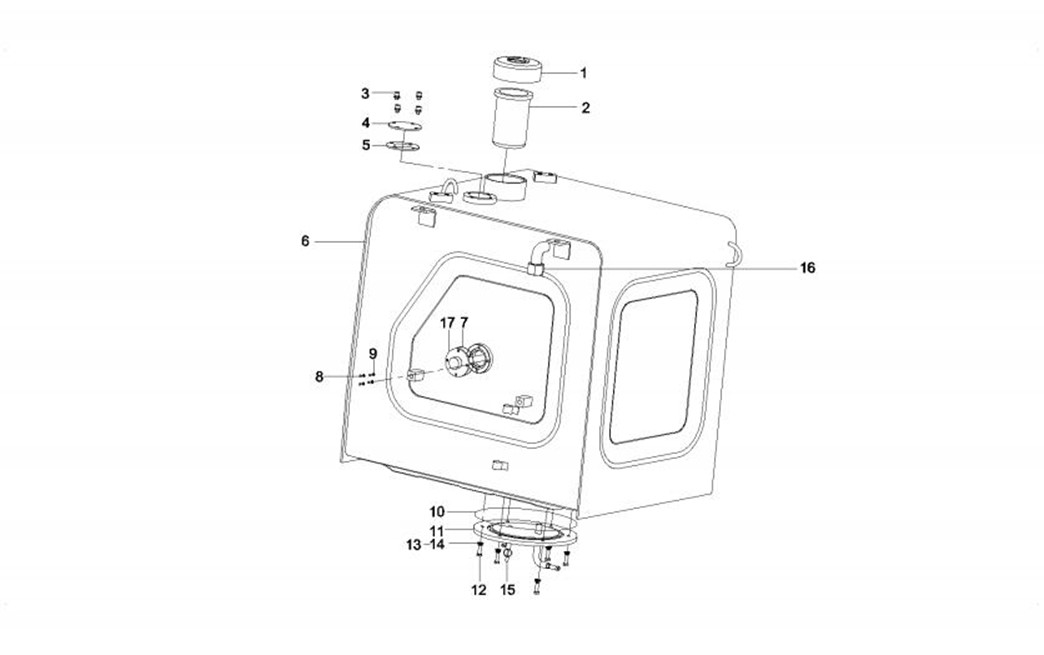

10667238 燃油箱总成 (Tank GP, fuel) |
2-190 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-191-1 |
1 |
A290000002193 |
1 |
燃油箱锁盖 |
Cap AS, filter, fuel tank |
2-191-2 |
2 |
B222100000201 |
1 |
燃油滤清器 |
Strainer AS, fuel (float gauge) |
2-191-3 |
3 |
A210204000339 |
4 |
螺钉M8×12GB70.1 10.9级 |
Screw |
2-191-4 |
4 |
10210078 |
1 |
压板 |
Plate AS |
2-191-5 |
5 |
10210081 |
1 |
橡胶板 |
Plate, rubber |
2-191-6 |
6 |
10667183 |
1 |
燃油箱 |
Tank, fuel |
2-191-7 |
7 |
B230101000457 |
1 |
O形圈 |
O-ring |
2-191-8 |
8 |
A210111000078 |
4 |
螺栓 |
Bolt |
2-191-9 |
9 |
A210405000006 |
4 |
垫圈 |
Washer |
2-191-10 |
10 |
A210609000025 |
1 |
O形圈 |
O-ring |
2-191-11 |
11 |
10666004 |
1 |
底盖总成 |
Cover AS, Bottom |
2-191-12 |
12 |
A210111000090 |
6 |
螺栓 |
Bolt |
2-191-13 |
13 |
A210405000007 |
10 |
垫圈 |
Washer |
2-191-14 |
14 |
A210401000017 |
6 |
垫圈 |
Washer |
2-191-15 |
15 |
A229900000882 |
1 |
阀 |
Valve |
2-191-16 |
16 |
10210082 |
1 |
堵头 |
Plug |
2-191-17 |
17 |
60029642 |
1 |
液位传感器 |
Sensor GP, fuel level |
10667238 燃油箱总成 (Tank GP, fuel) |
2-191 |

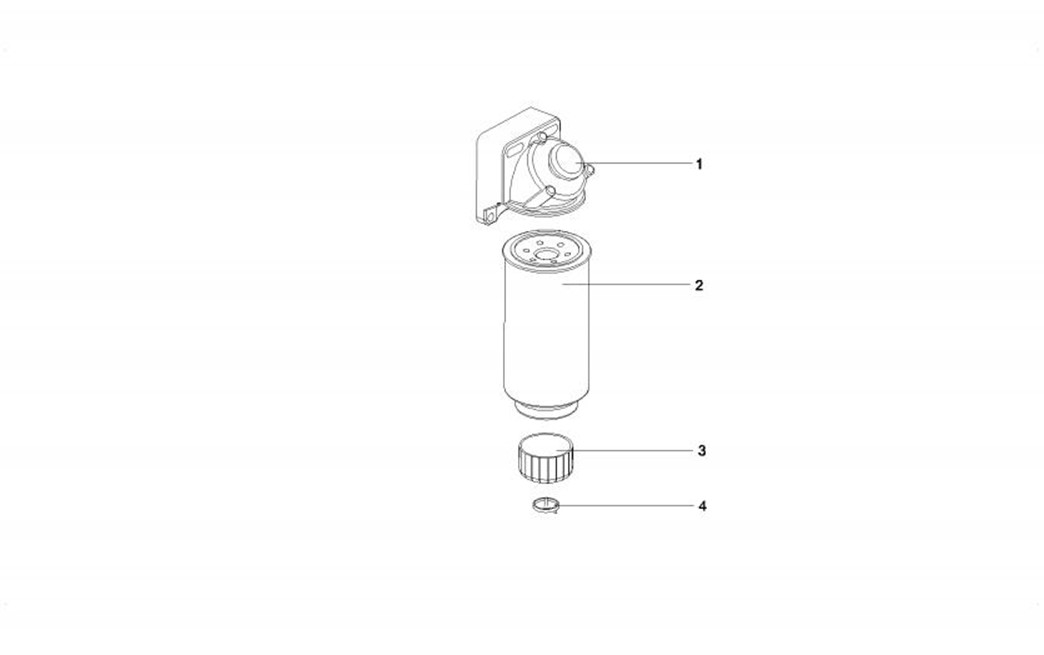

60033344 燃油预滤总成 (Fuel prefilter GP) |
2-192 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-193-1 |
1 |
60033347 |
1 |
燃油预滤座 |
Seat, prefilter, fuel |
2-193-2 |
2 |
60033346 |
1 |
燃油预滤芯 |
Filter element, primary, fuel |
2-193-3 |
3 |
60033343 |
1 |
燃油预滤水杯 |
Cup, prefilter, fuel |
2-193-4 |
4 |
60033345 |
1 |
燃油预滤放水阀 |
Discharging valve, prefilter, fuel |
60033344 燃油预滤总成 (Fuel prefilter GP) |
2-193 |

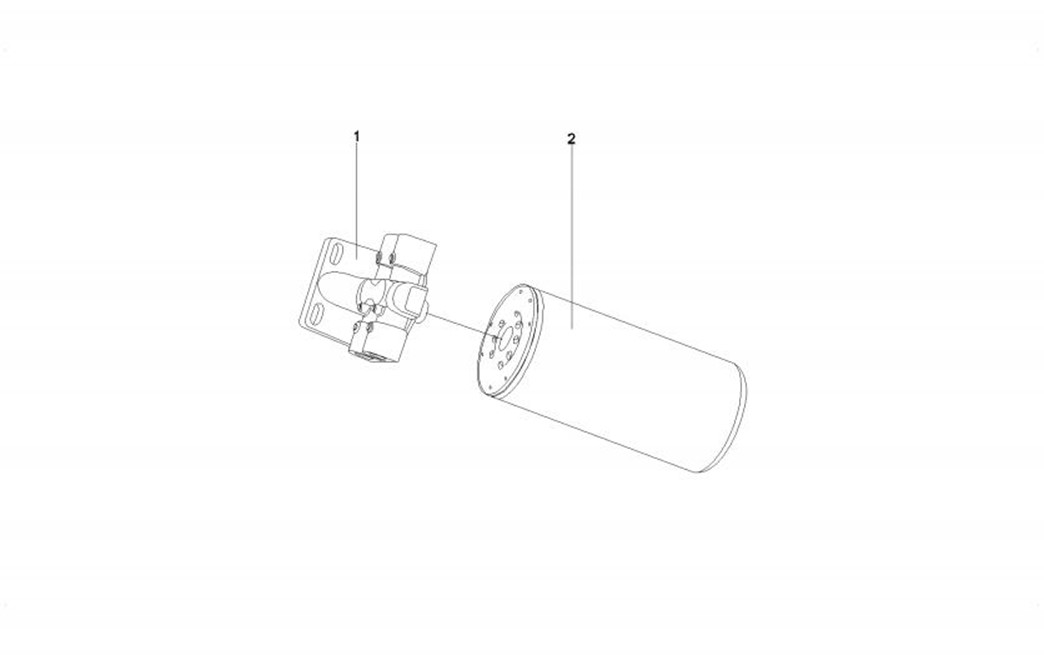

60035095 柴油滤清器 (Filter, fuel) |
2-194 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-195-1 |
1 |
60182699 |
1 |
铝座 |
aluminum head |
2-195-2 |
2 |
60182700 |
1 |
旋装芯 |
fuel filter spin on |
第3章
行走装置
(Travel device)

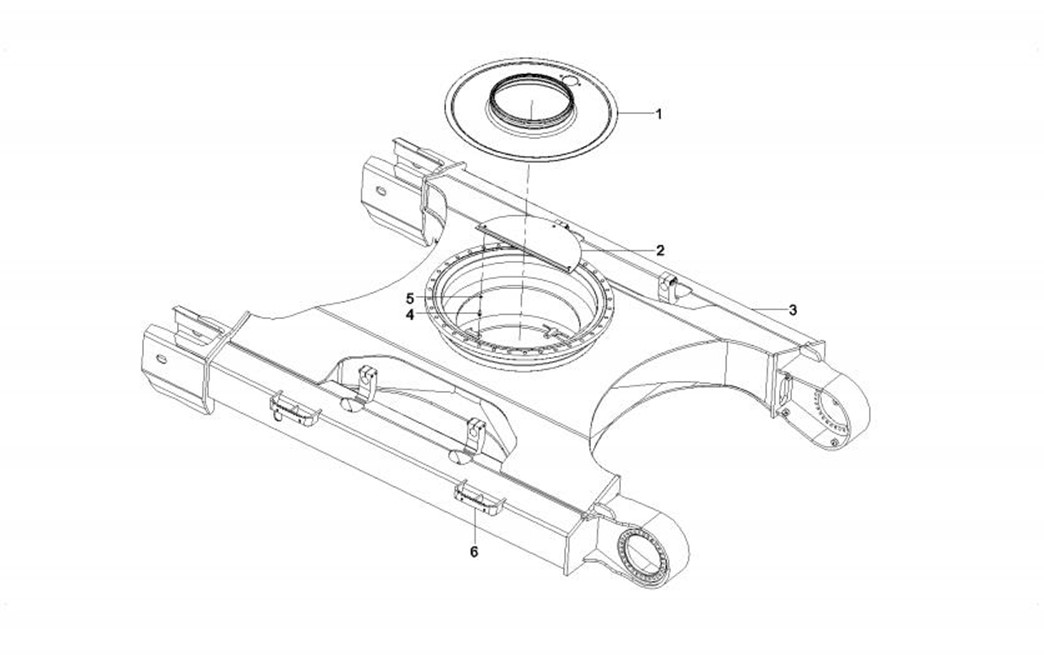

11458935 行走装置 (Travel device) (1/5) |
3-2 |
