SANY SY235C9 SY235C9C3KL EXCAVATOR parts catalog 31
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
7-11-20 |
20 |
A820101322531 |
2 |
灯架 |
Bracket, lamp |
7-11-21 |
21 |
A820301020461 |
1 |
销轴 |
Roll, pin |
7-11-22 |
22 |
10514130 |
2 |
轴套 |
Sleeve, shaft |
11416881 工作装置 (Work equipment AS) (2/5) |
7-11 |

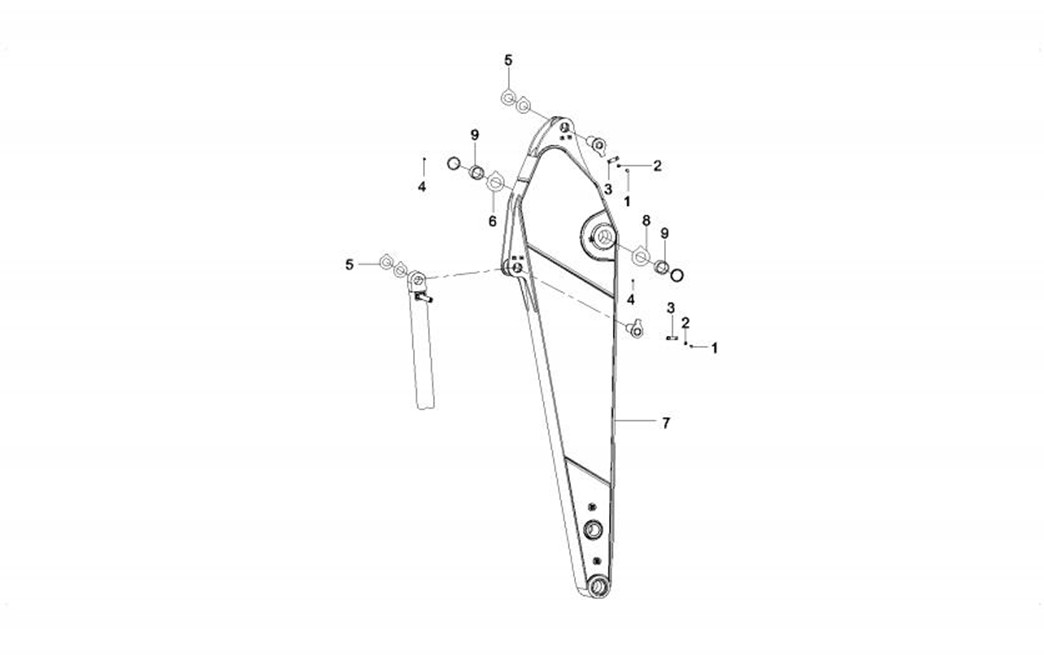

11416881 工作装置 (Work equipment AS) (3/5) |
7-12 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
7-13-1 |
1 |
A210111000202 |
10 |
螺栓 |
Bolt |
7-13-2 |
2 |
A210405000001 |
10 |
垫圈 |
Washer |
7-13-3 |
3 |
A820101119187 |
3 |
板 |
Plate |
7-13-4 |
4 |
B229900000686 |
7 |
黄油嘴 |
Fitting, grease |
7-13-5 |
5 |
11041905 |
9 |
树脂垫片 |
Gasket, resin |
7-13-6 |
6 |
11251492 |
4 |
树脂垫片 |
Gasket, resin |
7-13-7 |
7 |
变更或见其他配置 |
1 |
斗杆 |
Arm |
7-13-8 |
8 |
B230101000464 |
4 |
ME-2防尘圈 |
ME-2-ring, dustproof |
7-13-9 |
9 |
11016612 |
2 |
轴套 |
Sleeve, shaft |
11416881 工作装置 (Work equipment AS) (3/5) |
7-13 |

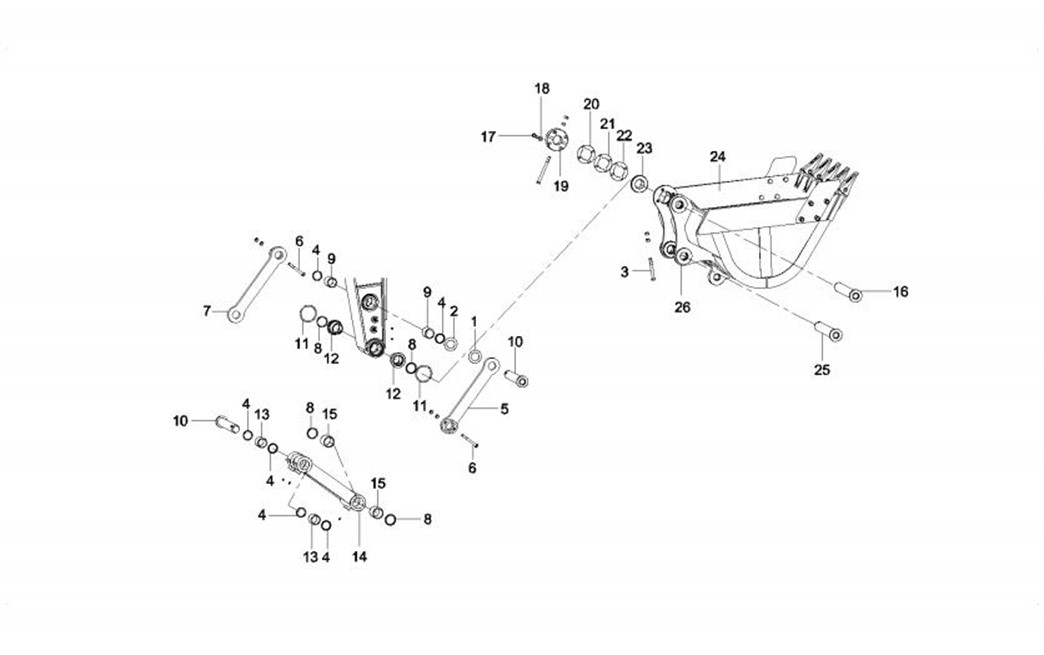

11416881 工作装置 (Work equipment AS) (4/5) |
7-14 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
7-15-1 |
1 |
A820102010381 |
4 |
垫片 |
Shim |
7-15-2 |
2 |
A820102010382 |
2 |
垫片 |
Shim |
7-15-3 |
3 |
A210110000347 |
1 |
螺栓 |
Bolt |
7-15-4 |
4 |
B230101000623 |
6 |
DSI防尘圈 |
DSI-ring, dustproof |
7-15-5 |
5 |
11267239 |
1 |
右摇杆 |
Rocker, right |
7-15-6 |
6 |
A210110000300 |
2 |
螺栓 |
Bolt |
7-15-7 |
7 |
11267246 |
1 |
左摇杆 |
Rocker, left |
7-15-8 |
8 |
60055872 |
4 |
DLI防尘圈 |
DLI-ring, dustproof |
7-15-9 |
9 |
A820202002975 |
2 |
轴套 |
Sleeve, shaft |
7-15-10 |
10 |
10988373 |
2 |
销轴 |
Roll, pin |
7-15-11 |
11 |
A210608000108 |
2 |
O形圈 |
O-ring |
7-15-12 |
12 |
11744971 |
2 |
轴套 |
Sleeve, shaft |
7-15-13 |
13 |
A820202002976 |
2 |
轴套 |
Sleeve, shaft |
7-15-14 |
14 |
11559487 |
1 |
连杆 |
Rod, connecting |
7-15-15 |
15 |
10989145 |
2 |
轴套 |
Sleeve, shaft |
7-15-17 |
17 |
A210111000221 |
4 |
螺栓 |
Bolt |
7-15-18 |
18 |
A210401000006 |
4 |
垫圈 |
Washer |
7-15-19 |
19 |
11904436 |
1 |
板 |
Plate |
7-15-20 |
20 |
11904433 |
4 |
调整垫片 |
Shim, adjusting |
7-15-21 |
21 |
11904434 |
4 |
调整垫片 |
Shim, adjusting |
11416881 工作装置 (Work equipment AS) (4/5) |
7-15 |
11416881 工作装置 (Work equipment AS) (5/5) |
7-16 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
7-17-22 |
22 |
11904435 |
4 |
调整垫片 |
Shim, adjusting |
7-17-23 |
23 |
11016610 |
1 |
套 |
Sleeve, spacer |
7-17-24 |
24 |
12055429 |
1 |
1.12方岩石铲斗 |
Bucket |
7-17-25 |
25 |
10988337 |
1 |
销轴 |
Roll, pin |
7-17-26 |
26 |
A820102010387 |
4 |
垫片 |
Shim |
11416881 工作装置 (Work equipment AS) (5/5) |
7-17 |

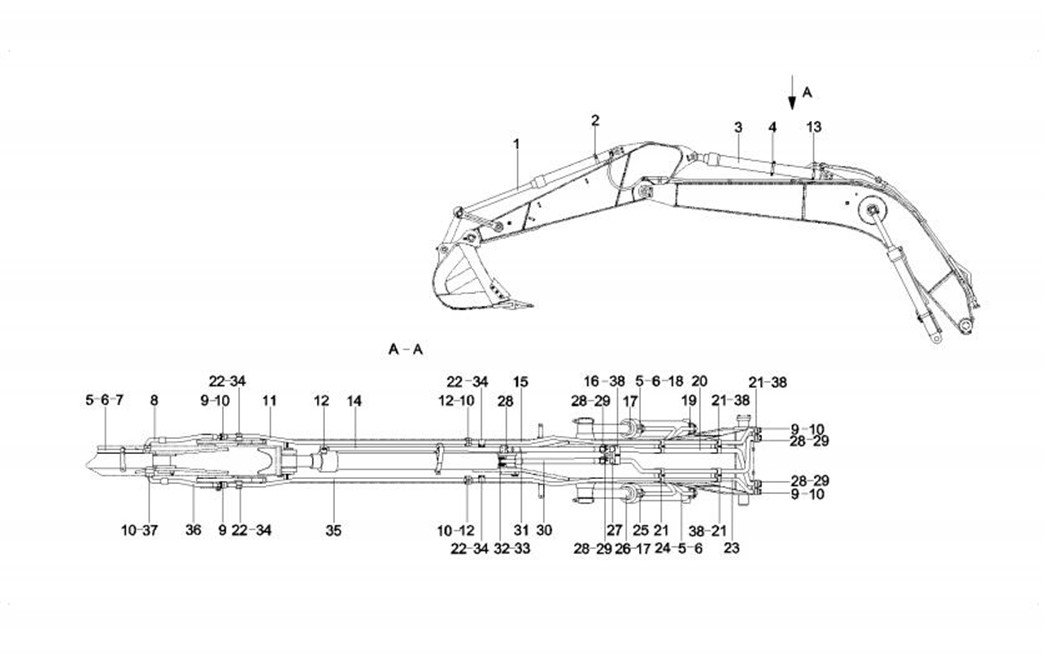

11419375 工作装置管路 (Pipeline, work equipment AS) (1/2) 7-18 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
7-19-1 |
1 |
60027481 |
1 |
铲斗油缸 |
Cylinder, bucket |
7-19-2 |
2 |
11423738 |
1 |
管卡 |
Clip |
7-19-3 |
3 |
60027483 |
1 |
斗杆油缸 |
Cylinder, arm |
7-19-4 |
4 |
变更或见其他配置 |
1 |
管夹 |
ClampSY235C9I2K.3.1B.12ASY23 |
7-19-5 |
5 |
A210609000136 |
5 |
O形圈 |
O-ring |
7-19-6 |
6 |
A210204000356 |
20 |
螺钉 |
Screw |
7-19-7 |
7 |
11416023 |
1 |
铲斗钢管 |
Tube, bucket |
7-19-8 |
8 |
60142332 |
1 |
胶管 |
Hose |
7-19-9 |
9 |
B210780000244 |
10 |
对开法兰 |
Flange, split |
7-19-10 |
10 |
A210204000364 |
28 |
螺钉 |
Screw |
7-19-11 |
11 |
12161457 |
1 |
钢管总成 |
Pipe GP,steel |
7-19-12 |
12 |
B230101000456 |
3 |
O形圈 |
O-ring |
7-19-13 |
13 |
变更或见其他配置 |
1 |
管夹 |
Clamp |
7-19-14 |
14 |
11414248 |
1 |
钢管 |
Pipe, steel |
7-19-15 |
15 |
11414170 |
1 |
钢管总成 |
Pipe GP,steel |
7-19-16 |
16 |
变更或见其他配置 |
1 |
管夹 |
Clip |
7-19-17 |
17 |
60027482 |
2 |
动臂油缸 |
Cylinder, boom |
7-19-18 |
18 |
11117757 |
1 |
钢管 |
Pipe, steel |
7-19-19 |
19 |
11013494 |
1 |
钢管 |
Pipe, steel |
7-19-20 |
20 |
11414112 |
1 |
钢管总成 |
Pipe GP,steel |
11419375 工作装置管路 (Pipeline, work equipment AS) (1/2) 7-19 |
11419375 工作装置管路 (Pipeline, work equipment AS) (2/2) 7-20 |
