SANY SY235C9 SY235C9C3KL EXCAVATOR parts catalog 37
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
7-71-5 |
5 |
10137623 |
1 |
门总成 |
Cab door AS |
7-71-8 |
8 |
10137650 |
1 |
风窗盖总成 |
Cover GP,windshield |
7-71-15 |
15 |
10137546 |
1 |
左侧围总成 |
Left side wall assembly |
7-71-25 |
25 |
10138020 |
1 |
拉力器固定板 |
Fixed plate,spring exerciser |
7-71-26 |
26 |
10125135 |
1 |
风道下固定板 |
Fixed plate,lower,wind duct |
7-71-28 |
28 |
10138015 |
1 |
左侧前部导轨 |
Left-hand front guide rail |
7-71-29 |
29 |
A229900008236 |
1 |
导轨左上块总成 |
Block AS, guide rail, upper left |
7-71-31 |
31 |
10138018 |
1 |
左侧上部导轨 |
guide rail, left hand |

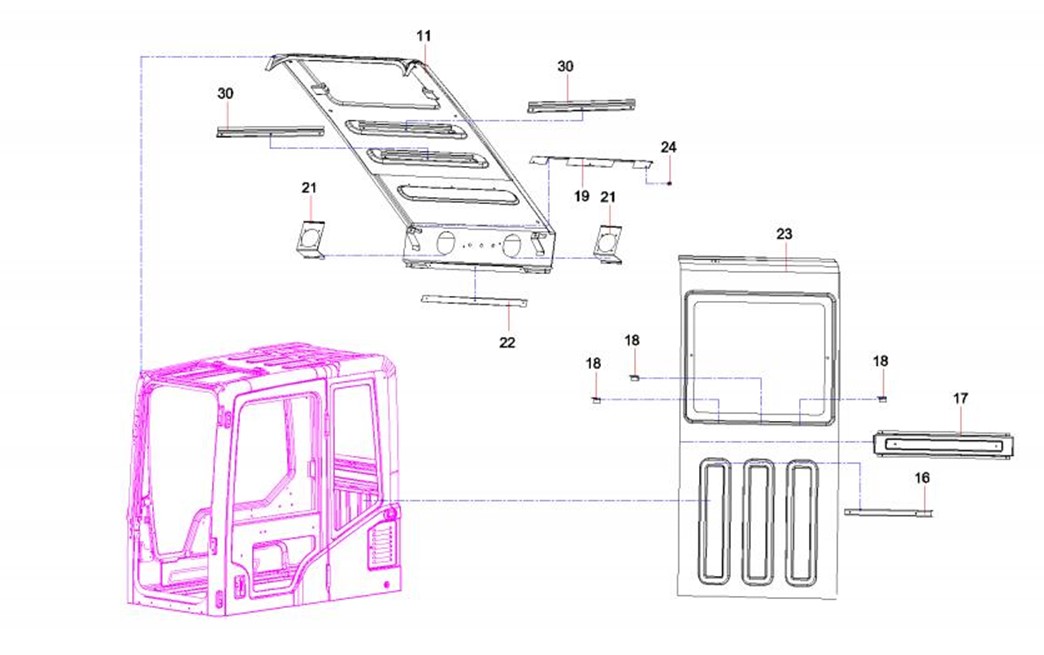

11654149 车身主体 (Bodywork body) (4/4) |
7-72 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
7-73-11 |
11 |
11156412 |
1 |
顶盖总成 |
Assembly, top |
7-73-16 |
16 |
10683994 |
1 |
储风管安装板总成 |
Plate GP,mounting,air Reservoir |
7-73-17 |
17 |
11156595 |
1 |
后围加强筋 |
Rib,reinforcement,rear wall |
7-73-18 |
18 |
10684003 |
3 |
内饰安装板总成 |
Plate |
7-73-19 |
19 |
11158331 |
1 |
顶棚安装板总成 |
Installation plate assembly, |
7-73-21 |
21 |
10137552 |
2 |
扬声器支架总成 |
Speaker support assembly |
7-73-22 |
22 |
11158302 |
1 |
内饰安装板总成 |
Plate |
7-73-23 |
23 |
11156542 |
1 |
后围板 |
Panel,wall,rear |
7-73-24 |
24 |
A210307000015 |
2 |
螺母 |
Nut |
7-73-30 |
30 |
11158337 |
2 |
顶棚中部安装板 |
Installation plate, ceiling |

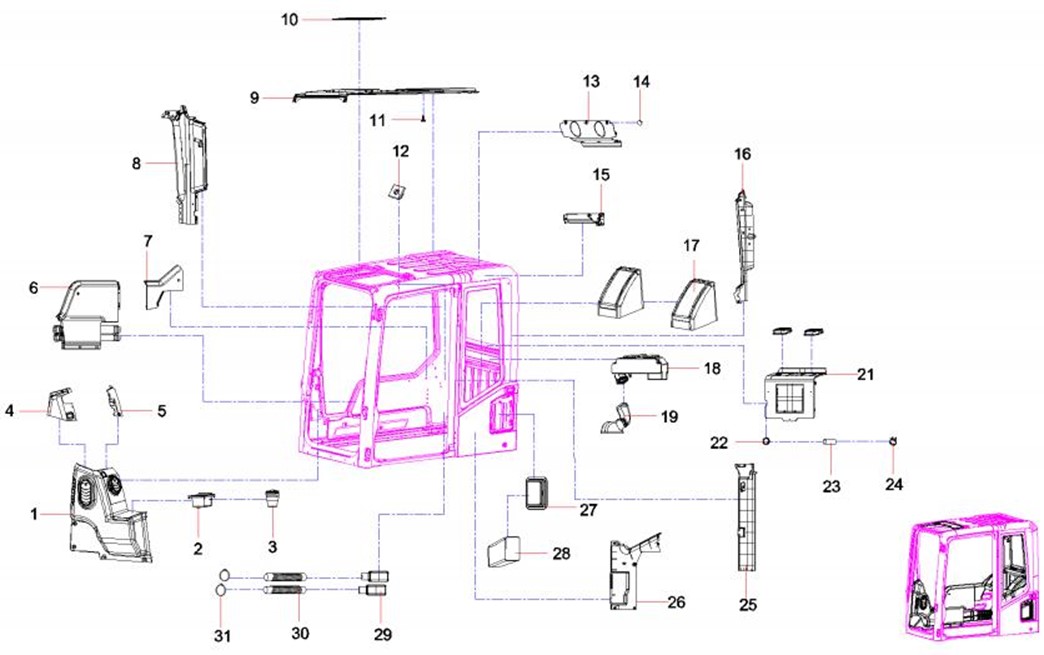

11646101 内饰件总成 (Plate GP,protect,decoration,inner) (1/2) 7-74 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
7-75-1 |
1 |
11334877 |
1 |
前控箱总成 |
Front, control, box, |
7-75-2 |
2 |
11334825 |
1 |
水杯托 |
Saucer |
7-75-3 |
3 |
11334840 |
1 |
烟灰缸 |
AshtrayTJ06.2221.1.18.7 |
7-75-4 |
4 |
11334843 |
1 |
前控箱上护罩总成 |
Front, control, box, upper, guar, |
7-75-5 |
5 |
11334218 |
1 |
前控箱上护罩盖板 |
Front, controlling, box, upper, |
7-75-6 |
6 |
11334874 |
1 |
右侧围总成 |
Side wall GP,right |
7-75-7 |
7 |
11334865 |
1 |
右侧围后饰板总成 |
Ornamental plate GP,rear,side |
7-75-8 |
8 |
10640038 |
1 |
右后立柱板 |
Plate,upright column,right rear |
7-75-9 |
9 |
11169629 |
1 |
顶棚 |
Liner, ceiling |
7-75-10 |
10 |
11169628 |
1 |
天窗内饰 |
Trim, roof |
7-75-11 |
11 |
11334708 |
9 |
顶棚卡扣 |
Bayonet catch, top |
7-75-12 |
12 |
11209482 |
3 |
方形膨胀卡扣 |
Expansion clip, square |
7-75-13 |
13 |
11169630 |
1 |
扬声器罩 |
Speaker, coverTJ06.2221.1A.18-4 |
7-75-14 |
14 |
10640709 |
12 |
装饰扣 |
Stud |
7-75-15 |
15 |
10640105 |
1 |
左上柱 |
Left, upper, columnTJ06.2221.1.18 |
7-75-16 |
16 |
10640091 |
1 |
左后立柱板 |
Plate,pillar,rear,left |
7-75-17 |
17 |
10639298 |
2 |
工具箱 |
Toolbox |
7-75-18 |
18 |
11169633 |
1 |
储风管 |
Reservoir,air |
7-75-19 |
19 |
11573808 |
1 |
后部风管接头总成 |
Connector GP,ventilation pipe,rear |
7-75-21 |
21 |
11169632 |
1 |
空调罩 |
Cover,air conditioner |
11646101 内饰件总成 (Plate GP,protect,decoration,inner) (1/2) 7-75 |
11646101 内饰件总成 (Plate GP,protect,decoration,inner) (2/2) 7-76 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
7-77-22 |
22 |
11334721 |
1 |
杂物盒冷藏通风管保护套 |
Protective sleeve,ventilation |
7-77-23 |
23 |
11334726 |
1 |
杂物盒冷藏通风管 |
Ventilation pipeline,cold,case,glove |
7-77-24 |
24 |
60090310 |
1 |
双钢丝式环箍 |
Clamp |
7-77-25 |
25 |
10640108 |
1 |
左中柱 |
Left-middle, |
7-77-26 |
26 |
10640127 |
1 |
左侧围 |
Left, side, wallTJ06.2221.1.18-8 |
7-77-27 |
27 |
10640698 |
1 |
空调进风接口 |
Connection,air inlet,air conditioner |
7-77-28 |
28 |
11169634 |
1 |
空调进风接管 |
Connection pipe,air inlet,air |
7-77-29 |
29 |
11551410 |
1 |
右侧风口接头 |
Joint,air outlet,right-hand |
7-77-30 |
30 |
11551411 |
2 |
波纹连接管 |
Pipe,connection,corrugated |
7-77-31 |
31 |
A210855000012 |
1 |
喉箍 |
Hoop |

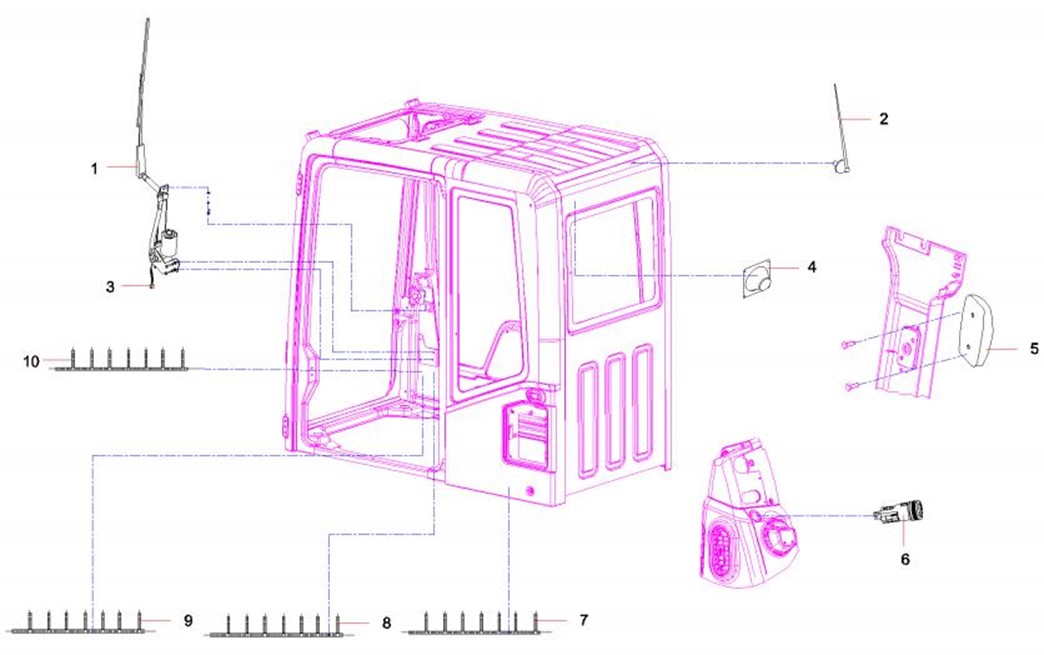

12302091 中挖驾驶室GPS电气总成 (Elctric systerm) 7-78 |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
7-79-1 |
1 |
A229900008240 |
1 |
刮水器总成 |
Wiper GP |
7-79-2 |
2 |
60090606 |
1 |
天线 |
Antenna |
7-79-3 |
3 |
11541446 |
1 |
雨刮器线束 |
Harness,wiper |
7-79-4 |
4 |
60023703 |
2 |
喇叭 |
Horn |
7-79-5 |
5 |
A229900003178 |
1 |
厢灯 |
Lamp, cab |
7-79-6 |
6 |
A229900003764 |
1 |
点烟器 |
Cigar lighter |
7-79-7 |
7 |
11140229 |
1 |
驾驶室左侧线束 |
Harness,left,cab |
7-79-8 |
8 |
11139788 |
1 |
OPUS显示器线束 |
Harness,monitor |
7-79-9 |
9 |
11822542 |
1 |
GPRS有源线束 |
GPRS active harness |
7-79-10 |
10 |
11822508 |
1 |
GPS有源线束 |
GPS active antenna |

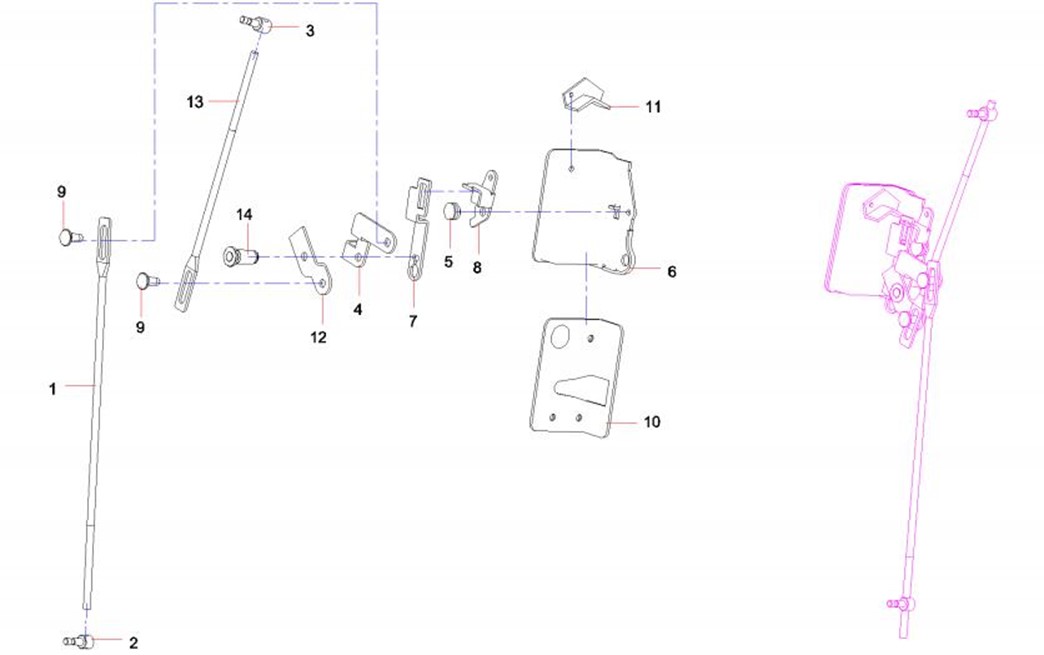

A222200000147 锁体 (Lock AS) |
7-80 |
