SANY SY135C9 SY135C9I2K EXCAVATOR parts catalog 35
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
7-15-1 |
1 |
60153627 |
1 |
金属件 |
Metalwork |
7-15-2 |
2 |
60153628 |
1 |
金属件 |
Metalwork |
7-15-3 |
3 |
60153629 |
1 |
金属件 |
Metalwork |
7-15-4 |
4 |
60153630 |
1 |
金属球 |
Metal ball |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

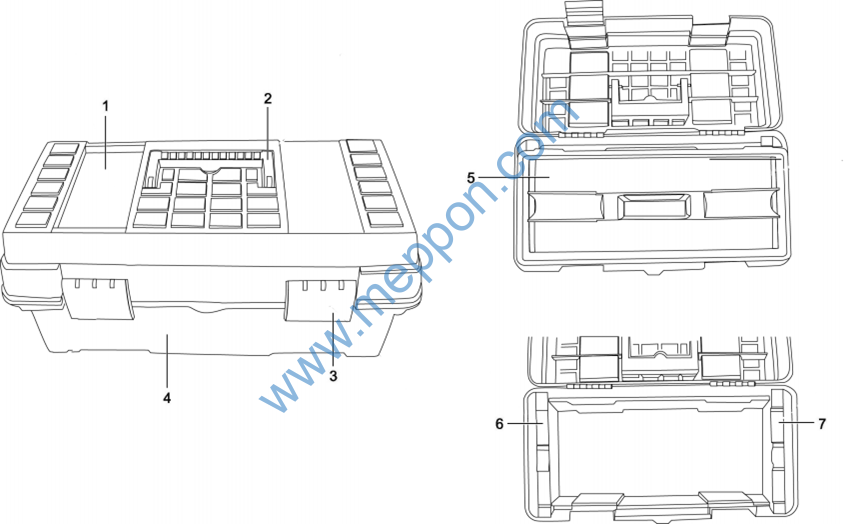

7-17-1 |
1 |
60153777 |
1 |
上盖 |
Cover, upper |
7-17-2 |
2 |
60153697 |
1 |
把手 |
Handle |
7-17-3 |
3 |
60153693 |
2 |
锁扣 |
Lock catch |
7-17-4 |
4 |
60153713 |
1 |
底座 |
Base |
7-17-5 |
5 |
60153827 |
1 |
托盘 |
Pallet |
7-17-6 |
6 |
60153665 |
1 |
左架 |
Support, left |
7-17-7 |
7 |
60153654 |
1 |
右架 |
Support, right |
第8章
其他配置
(Other Fittings)

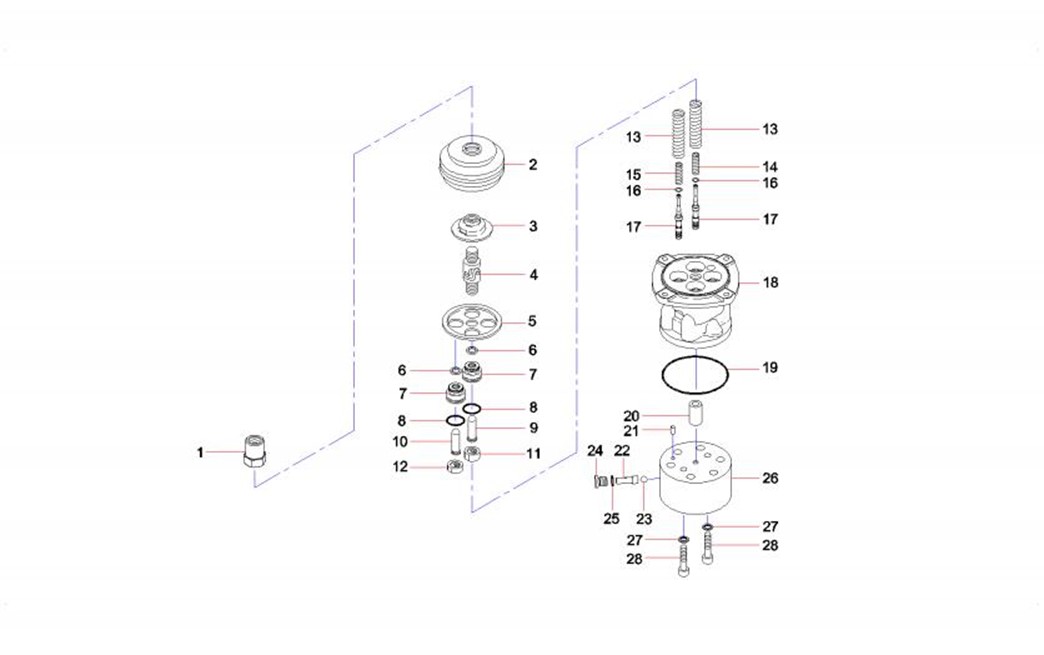

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
8-3-1 |
1 |
60038479 |
1 |
螺母 |
Nut |
8-3-2 |
2 |
60038013 |
1 |
密封套 |
Sleeve, sealing |
8-3-3 |
3 |
60008809 |
1 |
圆板 |
Plate, circular |
8-3-4 |
4 |
60008602 |
1 |
接头 |
Connector |
8-3-5 |
5 |
60037936 |
1 |
板 |
Plate |
8-3-6 |
6 |
60008603 |
4 |
密封圈 |
Ring, seal |
8-3-7 |
7 |
60008595 |
4 |
堵头 |
Plug |
8-3-8 |
8 |
60038715 |
4 |
O形圈 |
Ring, seal |
8-3-9 |
9 |
60008599 |
2 |
推动杆 |
Pushrod |
8-3-10 |
10 |
60038601 |
2 |
推杆 |
Plunger |
8-3-11 |
11 |
60008758 |
2 |
弹簧座 |
Seat, spring |
8-3-12 |
12 |
60038272 |
2 |
弹簧座 |
Seat, spring |
8-3-13 |
13 |
60008774 |
4 |
弹簧 |
Spring |
8-3-14 |
14 |
60038242 |
2 |
弹簧 |
Spring |
8-3-15 |
15 |
60038241 |
2 |
弹簧 |
Spring |
8-3-16 |
16 |
60008597 |
4 |
垫圈 |
Washer |
8-3-17 |
17 |
60008760 |
4 |
滑轴 |
Spool |
8-3-18 |
18 |
60008795 |
1 |
壳体 |
Housing |
8-3-19 |
19 |
60008799 |
1 |
O形圈 |
O-ring |
8-3-20 |
20 |
60008806 |
1 |
衬套 |
Sleeve |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
8-5-21 |
21 |
60038259 |
1 |
弹簧销 |
Pin, spring |
8-5-22 |
22 |
60038704 |
2 |
座 |
Seat |
8-5-23 |
23 |
60038139 |
3 |
轴承钢珠 |
Bearing, ball |
8-5-24 |
24 |
60038487 |
3 |
螺塞 |
Plug, screw |
8-5-25 |
25 |
60038727 |
3 |
O形圈 |
O-ring |
8-5-26 |
26 |
60037937 |
1 |
板 |
Plate |
8-5-27 |
27 |
60008598 |
2 |
密封垫圈 |
Washer, seal |
8-5-28 |
28 |
60038553 |
2 |
内六角螺钉 |
Bolt |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
8-6-1 |
1 |
60151839 |
1 |
柴油滤清器滤芯 Diesel cleaner filter core |
