SANY SY365C SY365CCI2KH EXCAVATOR parts catalog 22
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

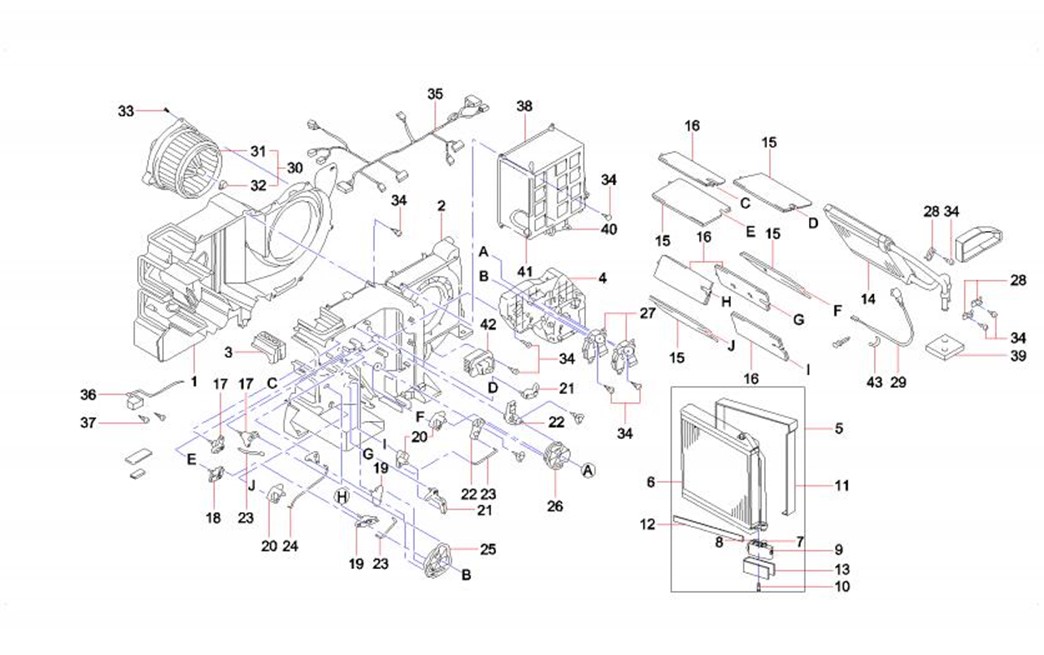

2-229-1 |
1 |
60153212 |
1 |
冷却机组外壳 |
Cooling motor group outer shell |
2-229-2 |
2 |
60153213 |
1 |
冷却机组外壳 |
Cooling motor group outer shell |
2-229-3 |
3 |
60153195 |
1 |
片 |
Plate |
2-229-4 |
4 |
60153196 |
1 |
片 |
Plate |
2-229-5 |
5 |
60153202 |
1 |
带部件蒸发器总成 |
Evaporator assembly with parts |
2-229-6 |
6 |
60153218 |
1 |
蒸发器分总成 |
Evaporator sub-assembly |
2-229-7 |
7 |
60153192 |
1 |
O型环 |
O-type ring |
2-229-8 |
8 |
60153193 |
1 |
O型环 |
O-type ring |
2-229-9 |
9 |
60153197 |
1 |
膨胀阀 |
Valve, expansion |
2-229-10 |
10 |
60153215 |
2 |
螺栓 |
Bolt |
2-229-11 |
11 |
60153203 |
1 |
隔热密封垫 |
Seal, insulation |
2-229-12 |
12 |
60153205 |
3 |
隔热密封垫 |
Seal, insulation |
2-229-13 |
13 |
60153204 |
1 |
隔热密封垫 |
Seal, insulation |
2-229-14 |
14 |
60153242 |
1 |
加热器芯分总成 |
Core SUB, heater |
2-229-15 |
15 |
60049962 |
4 |
门分总成 |
Door SUB |
2-229-16 |
16 |
60153216 |
4 |
门分总成 |
Door SUB |
2-229-17 |
17 |
60049956 |
2 |
连杆分总成 |
Rod SUB, connecting |
2-229-18 |
18 |
60049957 |
1 |
连杆分总成 |
Rod SUB, connecting |
2-229-19 |
19 |
60049958 |
2 |
连杆分总成 |
Rod SUB, connecting |
2-229-20 |
20 |
60049959 |
3 |
连杆分总成 |
Rod SUB, connecting |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-231-21 |
21 |
60049941 |
2 |
杆 |
Rod |
2-231-22 |
22 |
60049960 |
2 |
连杆分总成 |
Rod sub-assembly, connecting |
2-231-23 |
23 |
60049963 |
3 |
轴 |
Shaft |
2-231-24 |
24 |
60049964 |
1 |
轴 |
Shaft |
2-231-25 |
25 |
60049943 |
1 |
片 |
Plate |
2-231-26 |
26 |
60049944 |
1 |
片 |
Plate |
2-231-27 |
27 |
60049947 |
2 |
伺服电机总成 |
Motor AS, servo |
2-231-28 |
28 |
60049955 |
3 |
夹具 |
Clamp |
2-231-29 |
29 |
60033039 |
1 |
水温传感器 |
Sensor, water temperature |
2-231-30 |
30 |
60153199 |
1 |
带风扇电机总成 |
Motor As, with fan |
2-231-31 |
31 |
60049951 |
1 |
风扇叶 |
Blade, fan |
2-231-32 |
32 |
60049954 |
1 |
夹具 |
Clamp |
2-231-33 |
33 |
60049950 |
3 |
带垫圈自攻螺钉 |
Screw, tapping, with washer |
2-231-34 |
34 |
60049965 |
32 |
自攻螺钉 |
Screw, self-tapping |
2-231-35 |
35 |
60049948 |
1 |
空调机电束总成 |
Harness AS, air conditioner |
2-231-36 |
36 |
60049966 |
1 |
防结霜传感器 |
Sensor, anti-frost |
2-231-37 |
37 |
60049949 |
2 |
带垫圈螺钉 |
Screw, with washer |
2-231-38 |
38 |
60049942 |
1 |
盒分总成 |
Box, SUB |
2-231-39 |
39 |
60049953 |
1 |
隔热密封垫 |
Seal, insulation |
2-231-40 |
40 |
60049945 |
1 |
带附件伺服电机总成 |
Motor AS, servo |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-233-41 |
41 |
60153240 |
1 |
热敏电阻总成 |
Thermistor AS |
2-233-42 |
42 |
60049968 |
1 |
空调功率晶体管总成 |
Transistor AS, air conditioner |
2-233-43 |
43 |
60049952 |
1 |
感温包零件支架 |
Bracket, thermo-bulb parts |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-235-1 |
1 |
B240600000334 |
1 |
日照传感器 |
Sensor, sunlight |
2-235-2 |
2 |
B240700000473 |
1 |
继电器 |
Relay |
2-235-3 |
3 |
B240700000472 |
1 |
继电器 |
Relay |
2-235-4 |
4 |
10448933 |
1 |
空调连接线 |
Wire, connecting, air conditioner |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

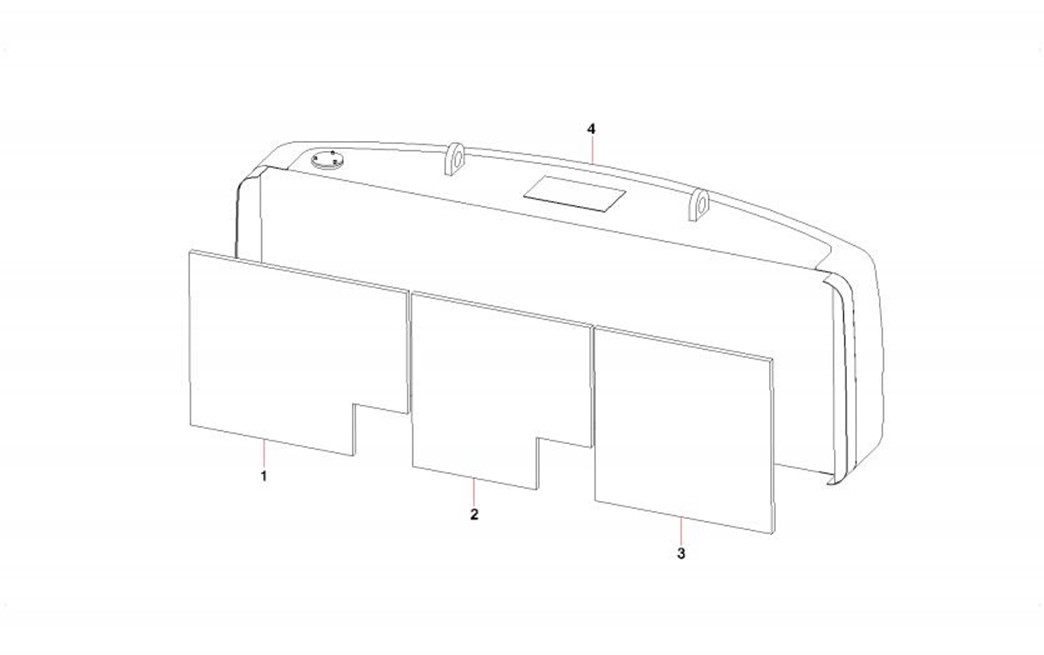

2-237-1 |
1 |
11287548 |
1 |
配重降噪海绵 |
Sponge, noise reduction, |
2-237-2 |
2 |
11287549 |
1 |
配重降噪海绵 |
Sponge, noise reduction, |
2-237-3 |
3 |
11287547 |
1 |
配重降噪海绵 |
Sponge, noise reduction, |
2-237-4 |
4 |
11598223 |
1 |
配重主体 |
Counterweight |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

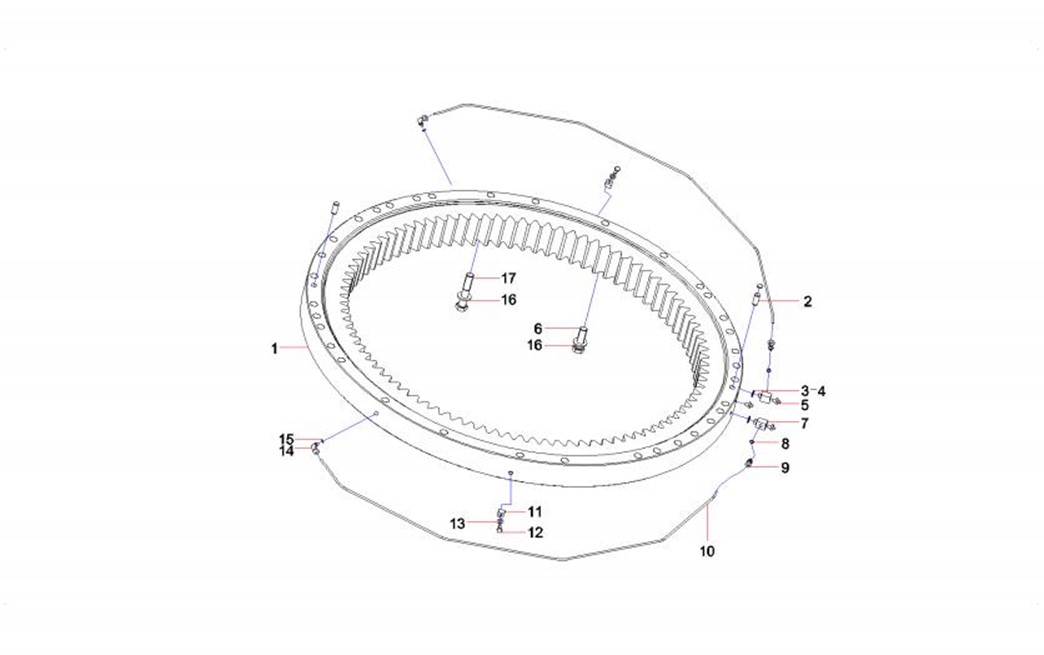

2-239-1 |
1 |
10954162 |
1 |
回转支承 |
Bearing,slewing |
2-239-2 |
2 |
A820301012418 |
2 |
销 |
Pin |
2-239-3 |
3 |
A820102010428 |
2 |
密封垫 |
Seal, ring |
2-239-4 |
4 |
10668938 |
2 |
密封垫 |
Gasket |
2-239-5 |
5 |
B229900000686 |
2 |
黄油嘴 |
Fitting, grease |
2-239-6 |
6 |
60185751 |
40 |
螺栓M24×85DIN933 10.9级 |
Bolt |
2-239-7 |
7 |
A820205000954 |
2 |
方接头 |
Joint, square |
2-239-8 |
8 |
A820102010474 |
4 |
垫圈 |
Washer |
2-239-9 |
9 |
A210711000010 |
2 |
管接头 |
Connector, pipe |
2-239-10 |
10 |
A820207010441 |
2 |
硬管 |
Pipe |
2-239-11 |
11 |
A820101118370 |
2 |
管夹 |
Clamp, pipe |
2-239-12 |
12 |
A210111000195 |
2 |
螺栓 |
Bolt M10×16GB5783 10.9 |
2-239-13 |
13 |
A210405000011 |
2 |
垫圈 |
Washer |
2-239-14 |
14 |
A210770000195 |
2 |
管接头 |
Connector, pipe |
2-239-15 |
15 |
10668937 |
4 |
垫圈 |
Washer |
2-239-16 |
16 |
A210491000122 |
75 |
垫圈 |
Washer |
2-239-17 |
17 |
60039135 |
35 |
螺栓 |
Bolt |
