SANY SY365C SY365CCI2KH EXCAVATOR parts catalog 24
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-253-1 |
1 |
60067381 |
1 |
右侧内装饰件(前) |
Decoration, interior, right |
2-253-2 |
2 |
60067382 |
1 |
右侧内装饰件(中) |
Decoration, interior, right |
2-253-3 |
3 |
60067380 |
1 |
右侧内装饰件(后) |
Decoration, interior, right |
2-253-4 |
4 |
60067994 |
1 |
顶内装饰件 |
Trim, top |
2-253-5 |
5 |
60067995 |
1 |
后内装饰件 |
Decoration, rear, inner |
2-253-6 |
6 |
60067996 |
1 |
左侧装饰件 |
Trimming, left |

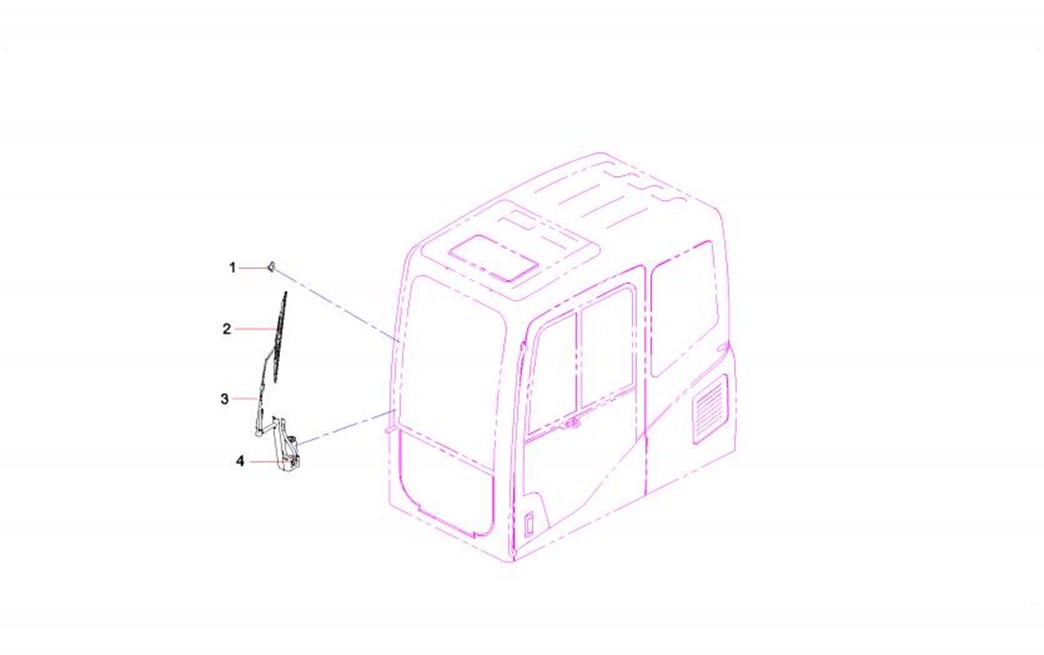

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-255-1 |
1 |
A229900004761 |
1 |
雨刮器喷嘴 |
Nozzle, washer |
2-255-2 |
2 |
60042511 |
1 |
雨刮器刮片 |
Blade,wiper |
2-255-3 |
3 |
60042510 |
1 |
雨刮器刮杆 |
Rod,wiper |
2-255-4 |
4 |
A229900003761 |
1 |
刮水器总成 |
Wiper GP |

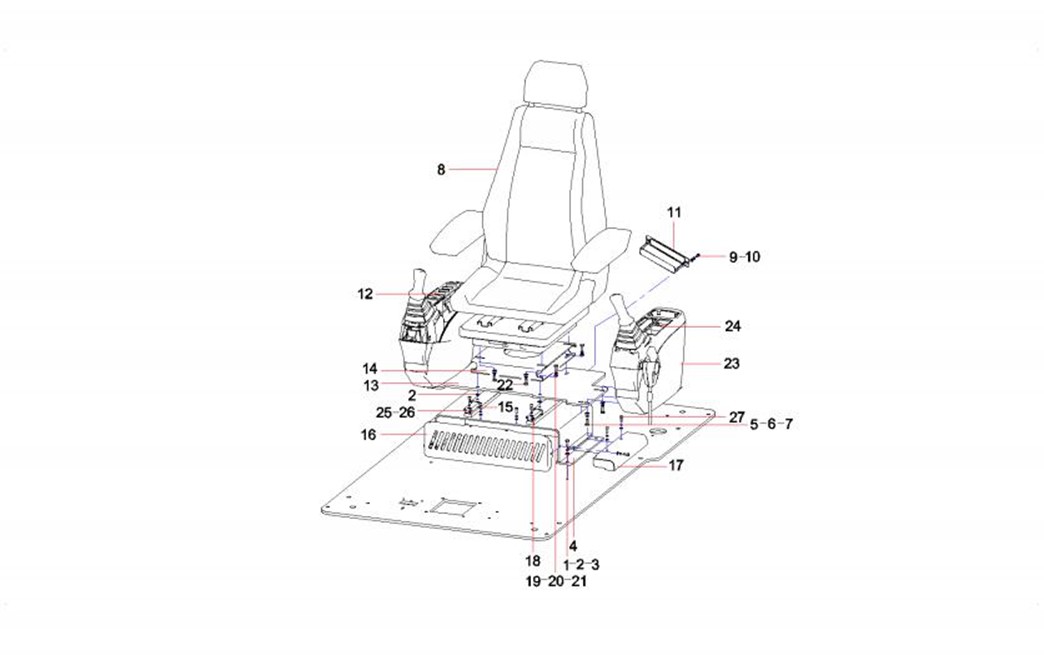

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-257-1 |
1 |
A210111000090 |
4 |
螺栓 |
Bolt |
2-257-2 |
2 |
A210404000005 |
8 |
垫圈 |
Washer |
2-257-3 |
3 |
A210401000017 |
12 |
垫圈 |
Washer |
2-257-4 |
4 |
10428097 |
1 |
座椅下底座架 |
Bracket, lower base, seat |
2-257-5 |
5 |
A210111000018 |
8 |
螺栓 |
Bolt |
2-257-6 |
6 |
A210405000011 |
8 |
垫圈 |
Washer |
2-257-7 |
7 |
A210401000001 |
8 |
垫圈 |
Washer |
2-257-8 |
8 |
B229900000265 |
1 |
机械悬浮式驾驶座椅 |
Seat, cab, mechanical suspension |
2-257-9 |
9 |
A210204000130 |
2 |
螺钉 |
Screw |
2-257-10 |
10 |
A210405000006 |
2 |
垫圈 |
Washer |
2-257-11 |
11 |
10241175 |
1 |
风道连接法兰 |
Flange, coupling, air duct |
2-257-12 |
12 |
60204190 |
1 |
右扶手箱总成 |
Armrest GP, right |
2-257-13 |
13 |
10115283 |
1 |
支撑平板 |
Plate, supporting |
2-257-14 |
14 |
10115295 |
1 |
座椅上底座架 |
Bracket, upper base, seat |
2-257-15 |
15 |
A210210000010 |
4 |
螺钉 |
Screw |
2-257-16 |
16 |
10140450 |
1 |
电装底座架前盖 |
Cover, seat bracket, front |
2-257-17 |
17 |
10344193 |
1 |
外护罩 |
Hood, outer |
2-257-18 |
18 |
60033205 |
1 |
座椅左导轨 |
Guide rail, seat, left |
2-257-19 |
19 |
A210307000012 |
8 |
螺母 |
Nut |
2-257-20 |
20 |
A210405000007 |
8 |
垫圈 |
Washer |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-259-21 |
21 |
A210204000164 |
4 |
螺钉 |
Screw |
2-259-22 |
22 |
A210111000089 |
4 |
螺栓 |
Bolt |
2-259-23 |
23 |
60204189 |
1 |
左扶手箱总成 |
Armrest AS, left |
2-259-24 |
24 |
B249900001447 |
1 |
控制面板 |
Panel, control |
2-259-25 |
25 |
60033517 |
1 |
座椅右导轨 |
Guide rail, seat, right |
2-259-26 |
26 |
B229900000494 |
1 |
座椅拉杆 |
Pull rod, seat |
2-259-27 |
27 |
A210204000172 |
2 |
螺钉 |
Screw |

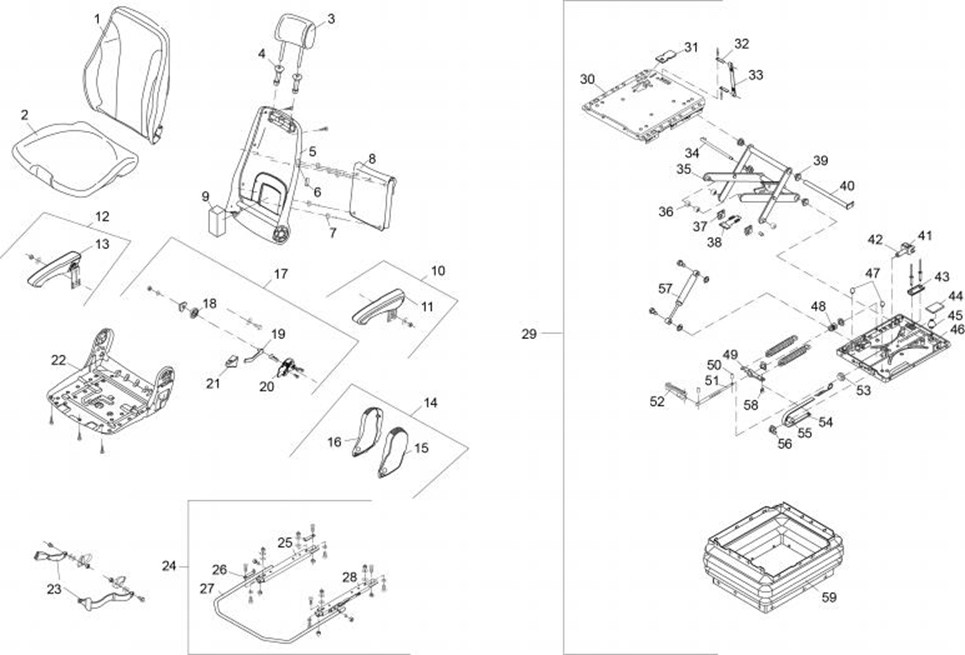

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-261-1 |
1 |
60153633 |
1 |
靠垫 |
Cushion, back |
2-261-2 |
2 |
60153810 |
1 |
1 垫 |
Cushion, seat |
2-261-3 |
3 |
60153648 |
1 |
头枕 |
Headrest |
2-261-4 |
4 |
60153704 |
1 |
衬套 |
Bushing |
2-261-5 |
5 |
60153632 |
1 |
靠背 |
Backrest |
2-261-6 |
6 |
60153625 |
1 |
黑色盖子 |
Cover, black |
2-261-7 |
7 |
60153669 |
1 |
套环 |
Ring |
2-261-8 |
8 |
60153650 |
1 |
文件袋 |
Bag, document |
2-261-9 |
9 |
60153643 |
1 |
泡沫块 |
Foam |
2-261-10 |
10 |
60153808 |
1 |
左扶手装置 |
Armrest AS (LH) |
2-261-11 |
11 |
60153807 |
1 |
左扶手 |
Armrest (LH) |
2-261-12 |
12 |
60153795 |
1 |
右扶手装置 |
Armrest AS (RH) |
2-261-13 |
13 |
60153794 |
1 |
右扶手 |
Armrest (RH) |
2-261-14 |
14 |
60153754 |
1 |
铰链封盖装置 |
Cover AS, hinge |
2-261-15 |
15 |
60153664 |
1 |
左封盖 |
Cover LH |
2-261-16 |
16 |
60153653 |
1 |
右封盖 |
Cover RH |
2-261-17 |
17 |
60153756 |
1 |
靠背角度调节装置 |
Adjuster, backrest angle |
2-261-18 |
18 |
60153711 |
1 |
弹簧支柱 |
Pillar, spring |
2-261-19 |
19 |
60153831 |
1 |
左杠杆 |
Lever, left |
2-261-20 |
20 |
60153626 |
1 |
活动板 |
Plate, movable |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-263-21 |
21 |
60153751 |
1 |
角度调节手柄 |
Handle, angle adjustment |
2-263-22 |
22 |
60153812 |
1 |
座椅骨架 |
Framework, seat |
2-263-23 |
23 |
60153695 |
1 |
安全带 |
Seat belt |
2-263-24 |
24 |
60153746 |
1 |
滑轨装置 |
Rail AS |
2-263-25 |
25 |
60153796 |
1 |
右滑轨 |
Rail, right |
2-263-26 |
26 |
60153752 |
1 |
角支座 |
Support, angle |
2-263-27 |
27 |
60153651 |
1 |
限位弯杆 |
Bar, limit |
2-263-28 |
28 |
60153809 |
1 |
左滑轨 |
Rail, left |
2-263-29 |
29 |
60153814 |
1 |
座椅悬挂总成 |
Suspension AS, seat |
2-263-30 |
30 |
60153811 |
1 |
座垫固定板 |
Plate, seat-holding |
2-263-31 |
31 |
60153656 |
1 |
整齐嵌板 |
Panel |
2-263-32 |
32 |
60153646 |
1 |
嵌板 |
Panel |
2-263-33 |
33 |
60153696 |
1 |
安全带短带 |
Belt, safety, short |
2-263-34 |
34 |
60153701 |
1 |
插销 |
Pin |
2-263-35 |
35 |
60153790 |
1 |
摇臂总成 |
Rocker AS |
2-263-36 |
36 |
60153739 |
1 |
滚筒 |
Roll |
2-263-37 |
37 |
60153733 |
1 |
隔板 |
Separator |
2-263-38 |
38 |
60153647 |
1 |
条板 |
Strip |
2-263-39 |
39 |
60153822 |
1 |
套筒 |
Sleeve |
2-263-40 |
40 |
60153700 |
1 |
插销 |
Pin |
