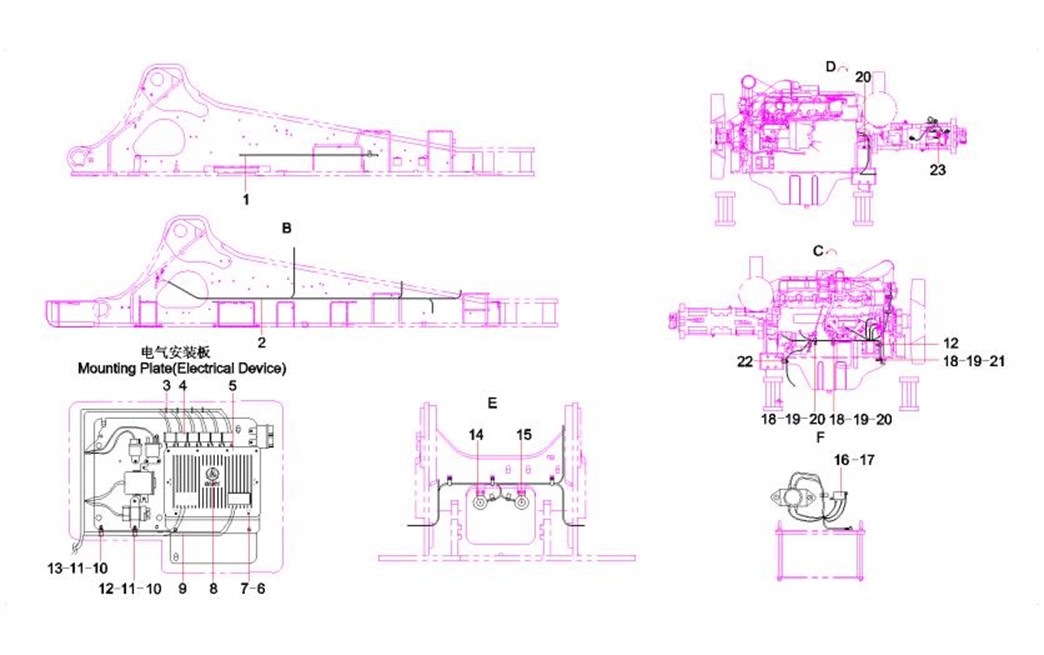

SANY SY365C SY365CCI2KH EXCAVATOR parts catalog 34
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
5-9-1 |
1 |
60012794 |
1 |
电源线 |
Wire, power supply |
5-9-2 |
2 |
12772933 |
1 |
车身线束 |
Harness, chassis |
5-9-3 |
3 |
A239900000065 |
4 |
尼龙扎带 |
Strap, nylon |
5-9-4 |
4 |
B240700000250 |
8 |
中间继电器 |
Relay, auxiliary |
5-9-5 |
5 |
12791157 |
1 |
控制器转接板 |
Controller pinboard |
5-9-6 |
6 |
A210210000027 |
4 |
螺钉 |
Screw |
5-9-7 |
7 |
A210404000009 |
4 |
垫圈 |
Washer |
5-9-8 |
8 |
12762535 |
1 |
三一可组态液压控制器 |
Controller, Sany hydraulic |
5-9-9 |
9 |
A230200000021 |
2 |
PVC电气胶带 |
Tape, electric, PVC |
5-9-10 |
10 |
A210204000340 |
2 |
螺钉M8×16GB70.1 10.9级 |
Screw |
5-9-11 |
11 |
A210404000005 |
2 |
垫圈 |
Washer |
5-9-12 |
12 |
60086356 |
6 |
线束固定夹 |
Clamp, harness |
5-9-13 |
13 |
60149606 |
4 |
线束固定夹 |
Clamp, harness |
5-9-14 |
14 |
60202066 |
1 |
电喇叭B36高音 |
Electric horn |
5-9-15 |
15 |
60202067 |
1 |
电喇叭B36低音 |
Electric horn |
5-9-16 |
16 |
A241300000059 |
1 |
熔断器盒 |
Box, fuse |
5-9-17 |
17 |
A241300000031 |
2 |
熔断器 |
Fuse |
5-9-18 |
18 |
11166822 |
3 |
钢管 |
Tube |
5-9-19 |
19 |
A210111000295 |
3 |
螺栓 |
Bolt M10×80GB5783-00 10.9 |
5-9-20 |
20 |
60086354 |
9 |
线束固定夹 |
Clamp, harness |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
5-11-21 |
21 |
60086357 |
2 |
线束固定夹 |
Clamp, harness |
5-11-22 |
22 |
60086355 |
14 |
线束固定夹 |
Clamp, harness |
5-11-23 |
23 |
60107513 |
2 |
固定卡子 |
Clip |

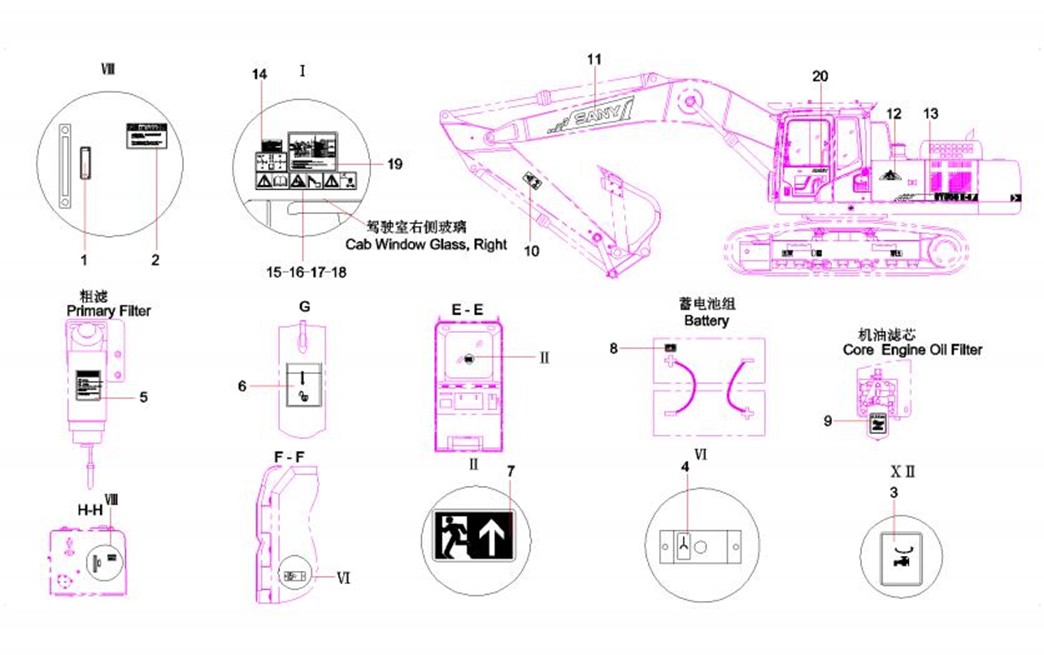

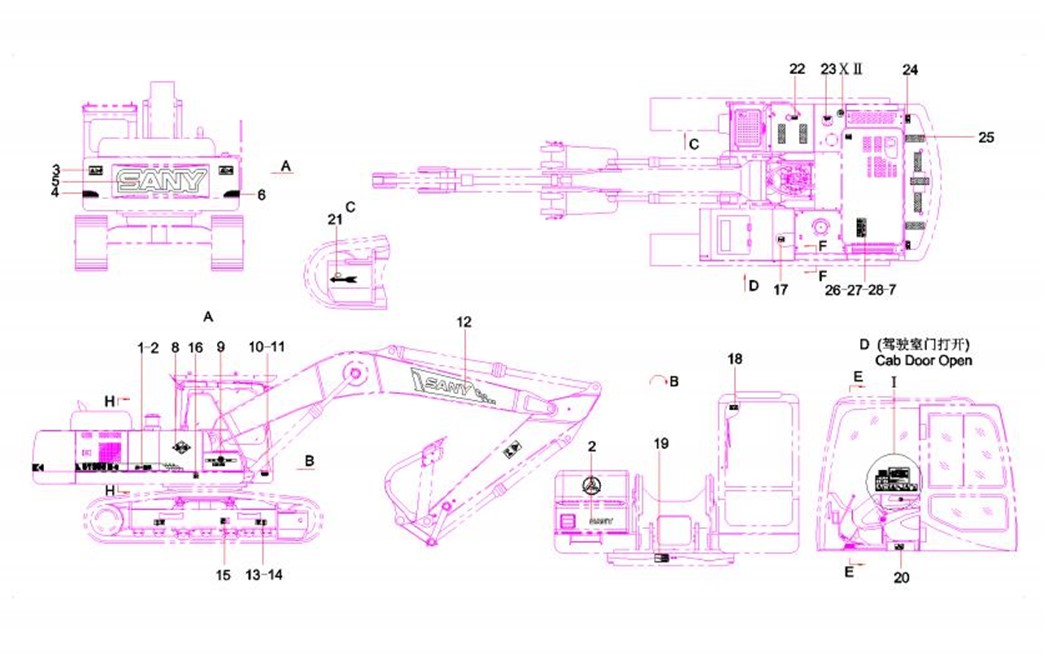

第6章
涂装
(Coating SY355C2I2K-TZ)
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
6-3-1 |
1 |
13249310 |
1 |
355矿山机机身右侧贴花 |
Right markⅠof 355 mine mechanic |
6-3-2 |
2 |
12902869 |
1 |
365矿山机机身右侧贴花 |
Right markⅡof 365 mine |
6-3-3 |
3 |
A820699001016 |
2 |
配重警示牌 |
Decal, warning, counterweight |
6-3-4 |
4 |
12727593 |
1 |
配重反光膜 |
Film, reflective, counterweight |
6-3-5 |
5 |
12886967 |
1 |
配重贴花 |
Counterweight |
6-3-6 |
6 |
12727594 |
1 |
配重反光膜 |
Film, reflective, counterweight |
6-3-7 |
7 |
A820699000948 |
1 |
防喷溅警示牌 |
Decal, warning, anti-spray |
6-3-8 |
8 |
12753962 |
1 |
节能高效贴花 |
Decal, information, energy saving & |
6-3-9 |
9 |
12753900 |
1 |
服务热线贴花 |
Decal, service hotline |
6-3-10 |
10 |
10251978 |
1 |
铭牌 |
Nameplate |
6-3-11 |
11 |
A210510000007 |
4 |
铆钉 |
Rivet |
6-3-12 |
12 |
12889447 |
1 |
动臂右侧贴花 |
Right mark of boom |
6-3-13 |
13 |
A820101990552 |
4 |
吊钩点标示图 |
Mark diagram, hook point |
6-3-14 |
14 |
A820601990934 |
4 |
装运固定点标志 |
Decal,tie-down,shipment |
6-3-15 |
15 |
A820601990968 |
2 |
张紧装置警示牌 |
Decal, warning, tensioner |
6-3-16 |
16 |
12033801 |
2 |
重心标牌 |
Decal, center of gravity |
6-3-17 |
17 |
A820699001023 |
1 |
严禁坐人警示牌 |
Decal, warning, no-sitting |
6-3-18 |
18 |
A820699001019 |
1 |
前窗锁紧警示牌 |
Decal, warning, front window |
6-3-19 |
19 |
12409907 |
1 |
回转支承警示牌 |
Decal, warning, swing bearing |
6-3-20 |
20 |
A820601990967 |
1 |
座椅调节指示牌 |
Decal, instruction, seat adjustment |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
6-5-21 |
21 |
A820699001018 |
2 |
前进方向标志 |
Decal, instruction, forward |
6-5-22 |
22 |
A820601991039 |
1 |
燃油箱标识牌 |
Decal, fuel tank |
6-5-23 |
23 |
A820601991037 |
1 |
液压油箱指示牌 |
Label, instruction, hydraulic tank |
6-5-24 |
24 |
A820601990926 |
2 |
防跌落警示牌 |
Decal, warning, falling |
6-5-25 |
25 |
A820699000369 |
7 |
长防滑贴 |
Anti-skid, long |
6-5-26 |
26 |
A820101050793 |
1 |
风扇打手警示牌 |
Decal, warning, fan |
6-5-27 |
27 |
A820699001017 |
1 |
皮带安全警示牌 |
Decal, warning, belt safety |
6-5-28 |
28 |
A820601990973 |
1 |
机顶罩警示牌 |
Decal, warning, engine hood |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
6-7-1 |
1 |
A820601990928 |
1 |
油位标签 |
Label, oil level |
6-7-2 |
2 |
12238246 |
1 |
燃油滤芯更换提示 |
Decal, fuel filter element |
6-7-3 |
3 |
A820601990929 |
1 |
油箱放水标识 |
Label, drain, fuel tank |
6-7-4 |
4 |
A820699001109 |
1 |
电源插座标志 |
Label, power socket |
6-7-5 |
5 |
A820601990962 |
1 |
油水分离器放水标识 |
Decal, drain, water separator |
6-7-6 |
6 |
A820601990927 |
1 |
开锁标识牌 |
Label, UNLOCK |
6-7-7 |
7 |
A820601990969 |
1 |
安全出口标志 |
Label, emergency exit |
6-7-8 |
8 |
A820601990972 |
1 |
电源标志 |
Label, power supply |
6-7-9 |
9 |
A820101050798 |
2 |
烫手警示标牌 |
Decal, warning, hot surface |
6-7-10 |
10 |
A820601990963 |
2 |
斗杆警示牌 |
Decal, warning, arm |
6-7-11 |
11 |
12889438 |
1 |
动臂左侧贴花 |
Left mark of boom |
6-7-12 |
12 |
12256696 |
1 |
矿山机标识(大) |
Decal, big, mining machine |
6-7-13 |
13 |
13249309 |
1 |
355矿山机机身左侧贴花 |
Left mark of 355 mine mechanic |
6-7-14 |
14 |
12238295 |
1 |
冬季起动标识 |
Decal, engine startup in winter |
6-7-15 |
15 |
11464425 |
1 |
查阅说明书警示牌 |
Label, warning, READ MANUAL |
6-7-16 |
16 |
11464432 |
1 |
高压回避警示牌 |
Decal, warning, high-voltage |
6-7-17 |
17 |
11464441 |
1 |
钥匙断电警示牌 |
Decal, warning, power-off |
6-7-18 |
18 |
A820601990961 |
1 |
操纵标示图 |
Label, instruction, operation |
6-7-19 |
19 |
11464411 |
1 |
润滑图表 |
Graph, lubrication |
6-7-20 |
20 |
12842974 |
1 |
三一标贴 |
Label, power socket |
