SANY SY465C SY465C2M2H EXCAVATOR parts catalog 02
Chapter 2
Slewing device
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

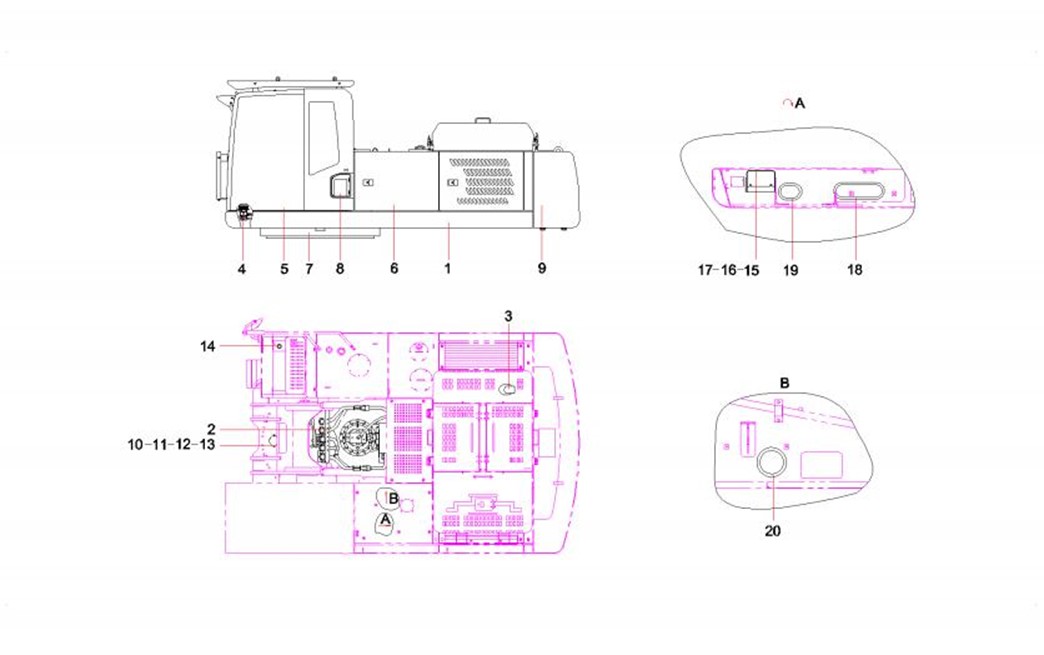

2-3-1 |
1 |
12847289 |
1 |
Revolving frame |
2-3-2 |
2 |
12079421 |
1 |
Pipeline, main, hydraulic |
2-3-3 |
3 |
11998178 |
1 |
Power train |
2-3-4 |
4 |
11625751 |
1 |
Pipeline, pilot |
2-3-5 |
5 |
12631266 |
1 |
Cab SY385C1M2KS.1.5B |
2-3-6 |
6 |
12846020 |
1 |
General assembly of covering parts |
2-3-7 |
7 |
11169704 |
1 |
Swing mechanism |
2-3-8 |
8 |
11998988 |
1 |
Air conditioning system |
2-3-9 |
9 |
11636942 |
1 |
Counterweight GP |
2-3-10 |
10 |
A820606030364 |
1 |
Gasket, seal |
2-3-11 |
11 |
A820101117871 |
1 |
Cover |
2-3-12 |
12 |
A210111000101 |
2 |
Bolt M12×25GB5783 10.9 |
2-3-13 |
13 |
60060572 |
2 |
Washer |
2-3-14 |
14 |
11169936 |
3 |
Jacket, rubber |
2-3-15 |
15 |
11170153 |
1 |
Plate, guard, relay |
2-3-16 |
16 |
A210111000090 |
2 |
Bolt M8×25GB5783 |
2-3-17 |
17 |
24000633 |
2 |
Washer |
2-3-18 |
18 |
12380809 |
2 |
Rubber protective |
2-3-19 |
19 |
12316166 |
2 |
Rubber protective |
2-3-20 |
20 |
12385587 |
1 |
Rubber protective |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

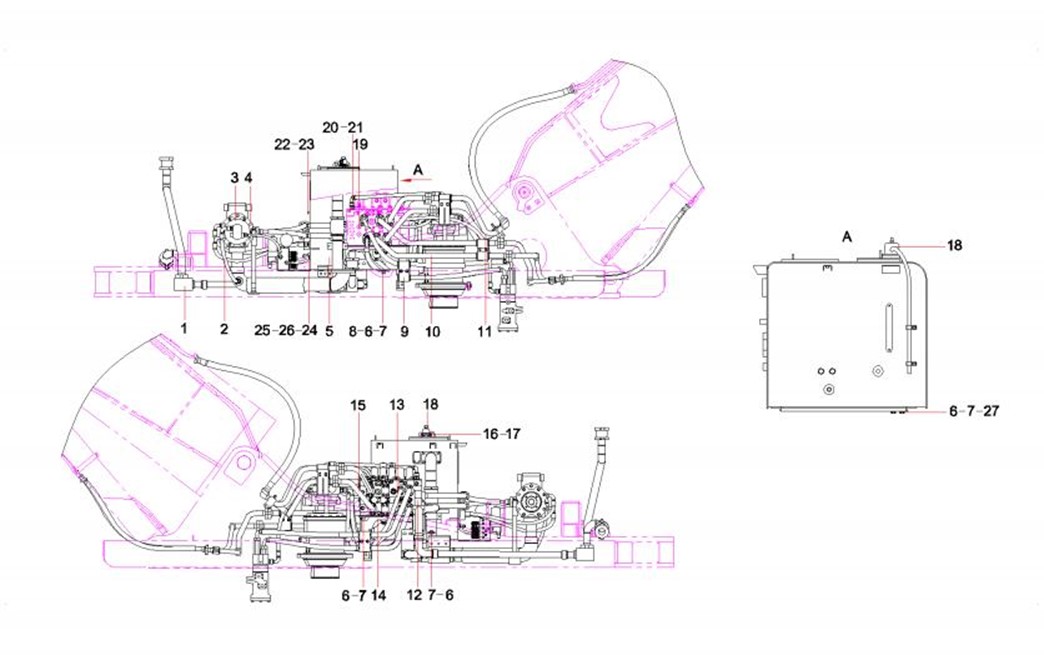

2-5-1 |
1 |
12315456 |
1 |
Pipeline, oil return |
2-5-2 |
2 |
11366309 |
1 |
Pipeline, oil suction |
2-5-3 |
3 |
B220301000357 |
1 |
Pump, plunger |
2-5-4 |
4 |
A210111000062 |
4 |
BoltM20×60GB5783 10.9 |
2-5-5 |
5 |
12984872 |
1 |
Hydraulic Oil |
2-5-6 |
6 |
A210204000203 |
11 |
Screw M16×40GB70.1 10.9 |
2-5-7 |
7 |
A210401000004 |
17 |
Washer 16GB93 |
2-5-8 |
8 |
24000642 |
6 |
Washer |
2-5-9 |
9 |
11169926 |
1 |
Pipeline, travel |
2-5-10 |
10 |
12079412 |
1 |
Pipeline, boom |
2-5-11 |
11 |
12055946 |
1 |
Pipeline, bucket |
2-5-12 |
12 |
B220401001326 |
1 |
Valve, main control |
2-5-13 |
13 |
12079408 |
1 |
Pipeline, swing |
2-5-14 |
14 |
11030831 |
1 |
Bracket, main valve |
2-5-15 |
15 |
12055959 |
1 |
Pipeline, arm |
2-5-16 |
16 |
A210405000006 |
6 |
Washer 6GB97.1 |
2-5-17 |
17 |
A210111000079 |
6 |
Bolt M6×16GB5783 |
2-5-18 |
18 |
60129703 |
1 |
Valve, breather |
2-5-19 |
19 |
A820205002644 |
1 |
Plug |
2-5-20 |
20 |
A820205002468 |
1 |
Connector |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

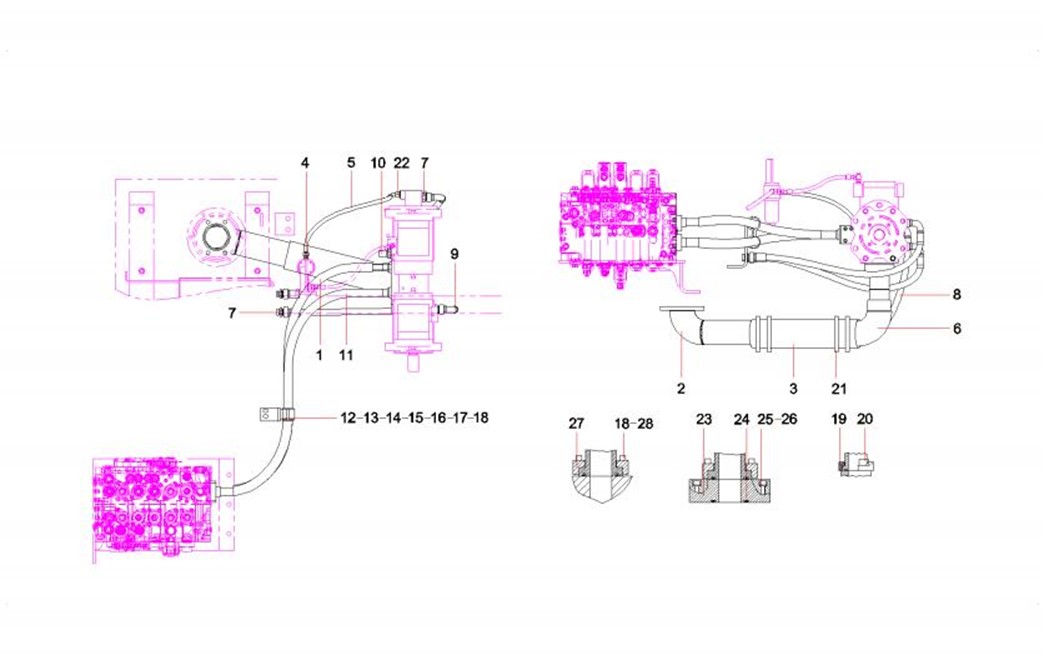

2-7-21 |
21 |
B230101000050 |
1 |
O-ring 28.7×3.5JISB2401 |
2-7-22 |
22 |
60086354 |
2 |
Clamp, harness |
2-7-23 |
23 |
A210204000196 |
2 |
Screw M10×20GB70.1 |
2-7-24 |
24 |
60008962 |
1 |
Sensor, temperature |
2-7-25 |
25 |
10077549 |
1 |
Connector, internal |
2-7-26 |
26 |
A230101000243 |
1 |
O-ring 16.7×3.5JISB2401 |
2-7-27 |
27 |
A210111000112 |
10 |
Bolt M16×40GB5783 |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

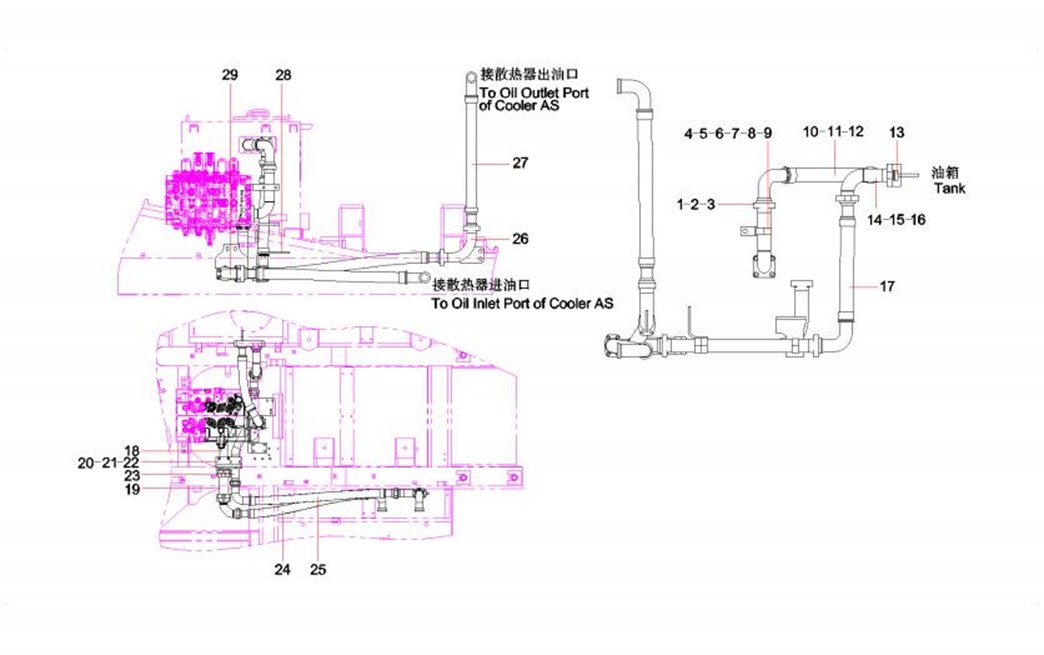

2-9-1 |
1 |
12252612 |
1 |
Pipe, oil inlet, oil cooler |
2-9-2 |
2 |
B230101000366 |
4 |
O-ring 59.4×3.1JISB2401 |
2-9-3 |
3 |
A210204000338 |
4 |
Screw M12×40GB70.1 10.9 |
2-9-4 |
4 |
12252724 |
1 |
Plate |
2-9-5 |
5 |
10526122 |
8 |
Clip, pipe |
2-9-6 |
6 |
A210110000346 |
8 |
Bolt M14×80GB5782-00 10.9 |
2-9-7 |
7 |
60238781 |
8 |
Washer |
2-9-8 |
8 |
A210204000055 |
1 |
Screw M20×30GB70.1 |
2-9-9 |
9 |
A210405000008 |
1 |
Washer 20GB97.1 |
2-9-10 |
10 |
60163481 |
1 |
Hose |
2-9-11 |
11 |
B229900001381 |
20 |
Flange, split |
2-9-12 |
12 |
A210204000343 |
52 |
Screw |
2-9-13 |
13 |
B220401000590 |
1 |
Valve, check |
2-9-14 |
14 |
12252591 |
1 |
Pipe GP,steel |
2-9-15 |
15 |
A820205002644 |
1 |
Plug |
2-9-16 |
16 |
B230101000050 |
1 |
O-ring 28.7×3.5JISB2401 |
2-9-17 |
17 |
60163482 |
1 |
Hose |
2-9-18 |
18 |
12243291 |
1 |
Pipe GP,steel |
2-9-19 |
19 |
60171840 |
1 |
Valve, check |
2-9-20 |
20 |
12252725 |
1 |
Bracket |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
2-11-21 |
21 |
A210111000100 |
1 |
Bolt M16×35GB5783 |
2-11-22 |
22 |
24000642 |
1 |
Washer |
2-11-23 |
23 |
12921160 |
1 |
Steel |
2-11-24 |
24 |
60016935 |
1 |
Hose, rubber |
2-11-25 |
25 |
B230103005090 |
1 |
Hose |
2-11-26 |
26 |
11830417 |
1 |
Tube, steel |
2-11-27 |
27 |
B230103001473 |
1 |
Hose, rubber |
2-11-28 |
28 |
12252723 |
1 |
Bracket |
2-11-29 |
29 |
11831387 |
1 |
Tube, steel |
