SANY SY235C SY235C9 SY235C9I4KL EXCAVATOR parts catalog 04
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

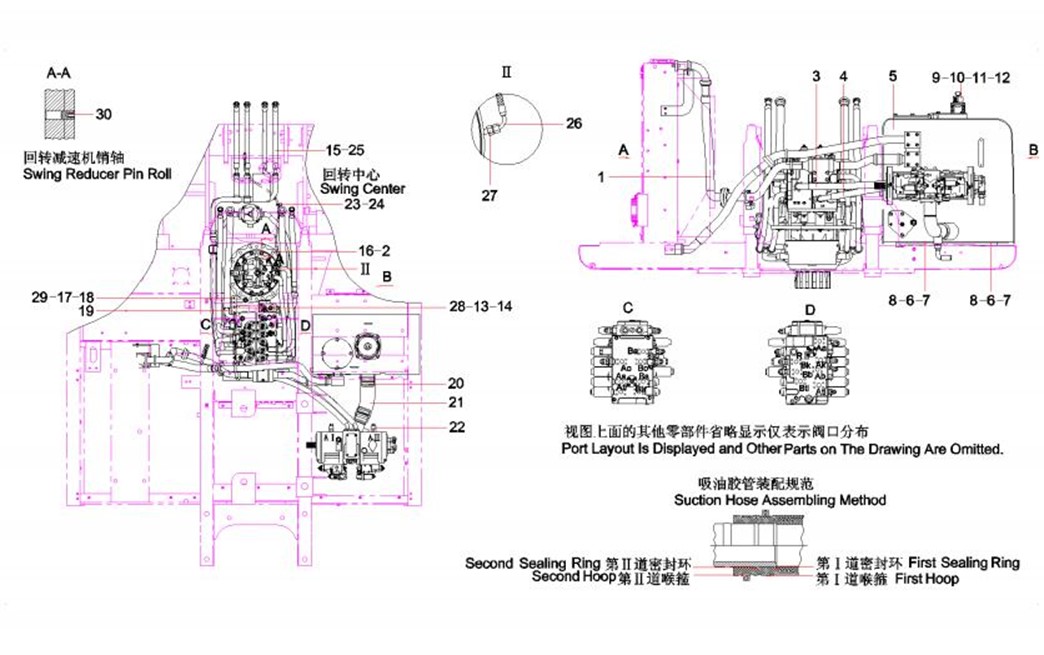

2-13-1 |
1 |
12943204 |
1 |
回油管路 |
The pipeline of oil return |
2-13-2 |
2 |
A210422000003 |
17 |
垫圈 |
Washer 20GB7244 |
2-13-3 |
3 |
60106136 |
1 |
胶管 |
Hose,rubber |
2-13-4 |
4 |
60071500 |
1 |
胶管 |
Hose, rubber |
2-13-5 |
5 |
12781596 |
1 |
液压油箱总成 |
Tank GP, hydraulic |
2-13-6 |
6 |
A210204000198 |
6 |
螺钉M16×35GB70.1 10.9级 |
Screw M16×35GB70.1 10.9 |
2-13-7 |
7 |
A820101118172 |
12 |
垫片 |
Gasket |
2-13-8 |
8 |
A210491000118 |
6 |
垫圈 |
Washer 16GB1230 |
2-13-9 |
9 |
60129702 |
1 |
吸阀 |
Valve, breather |
2-13-10 |
10 |
A210204000130 |
4 |
螺钉 |
Screw M6×16GB70.1 |
2-13-11 |
11 |
A210405000006 |
4 |
垫圈 |
Washer 6GB97.1 |
2-13-12 |
12 |
B230101000366 |
1 |
O形圈 |
O-ring 59.4×3.1JISB2401 |
2-13-13 |
13 |
11160698 |
2 |
U型螺栓 |
U-bolt |
2-13-14 |
14 |
A210307000017 |
6 |
螺母 |
Nut M10GB6170 |
2-13-15 |
15 |
B230103002294 |
4 |
胶管 |
Hose |
2-13-16 |
16 |
A210111000062 |
13 |
螺栓M20×60GB5783 10.9级 |
BoltM20×60GB5783 10.9 |
2-13-17 |
17 |
11539392 |
1 |
U型螺栓 |
U-bolt |
2-13-18 |
18 |
A210307000012 |
4 |
螺母 |
Nut M8GB6170 |
2-13-19 |
19 |
11539370 |
1 |
夹板 |
Clamp |
2-13-20 |
20 |
A229900004506 |
4 |
T型抱箍 |
T-type anchor ear |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-15-21 |
21 |
11455265 |
1 |
吸油胶管 |
Hose, oil suction |
2-15-22 |
22 |
B240600000116 |
2 |
压力传感器 |
Sensor, pressure |
2-15-23 |
23 |
60086354 |
1 |
线束固定夹 |
Clamp, harness |
2-15-24 |
24 |
A210111000199 |
1 |
螺栓M12×20GB5783 10.9级 |
Bolt M12×20GB5783 10.9 |
2-15-25 |
25 |
B229900000686 |
1 |
黄油嘴 |
Fitting, grease |
2-15-26 |
26 |
变更或见其他配置 |
1 |
胶管 |
Hose |
2-15-26 |
26 |
B230103003046 |
1 |
胶管 |
Hose |
2-15-27 |
27 |
A820205002483 |
1 |
管接头 |
Connector |
2-15-28 |
28 |
60060546 |
4 |
垫圈10GB96.1 达克锈 |
Washer 10GB96.1 |
2-15-29 |
29 |
A210405000007 |
2 |
垫圈 |
Washer 8GB97.1 |
2-15-30 |
30 |
A820301012852 |
1 |
回转机构定位销 |
Dowel, swing mechanism |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

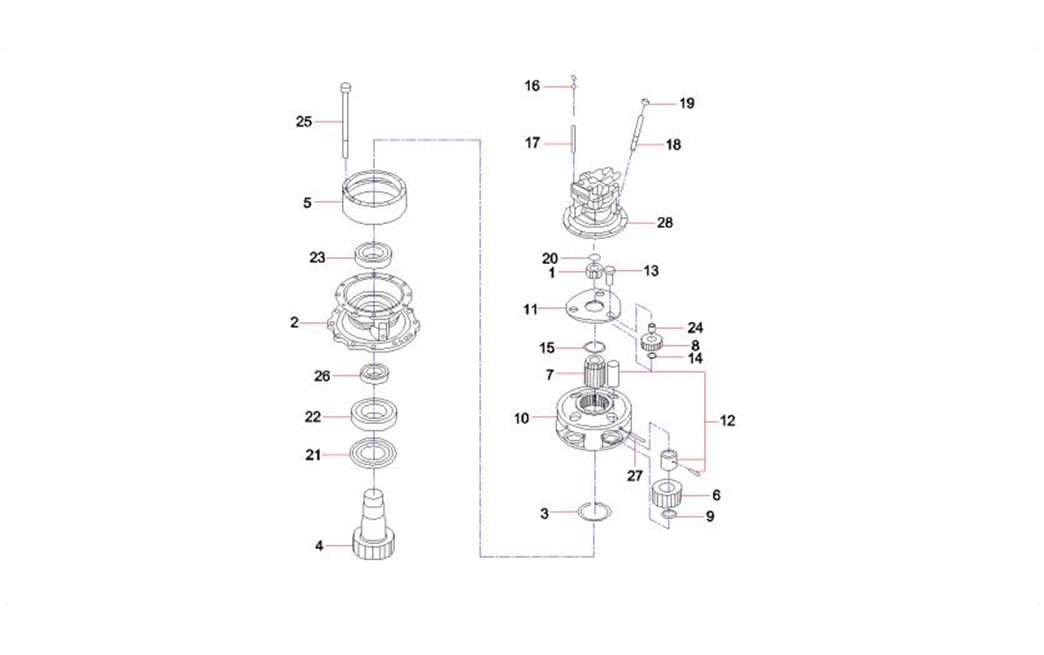

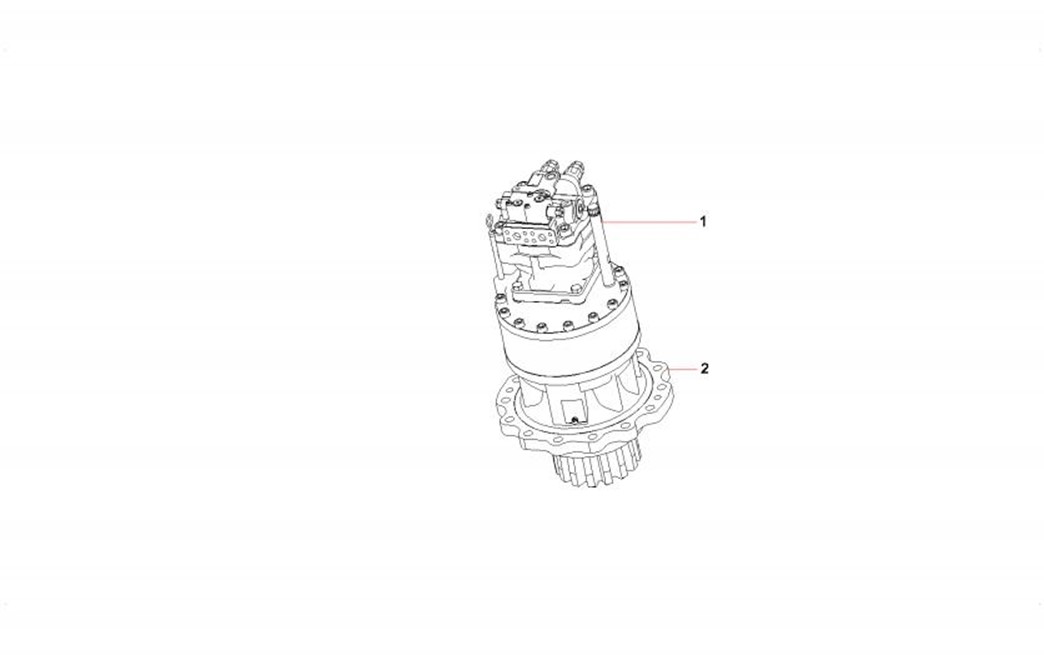

2-17-1 |
1 |
60180836 |
1 |
回转马达 |
Rotary motor |
2-17-2 |
2 |
60010554 |
1 |
减速机 |
Reducer |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

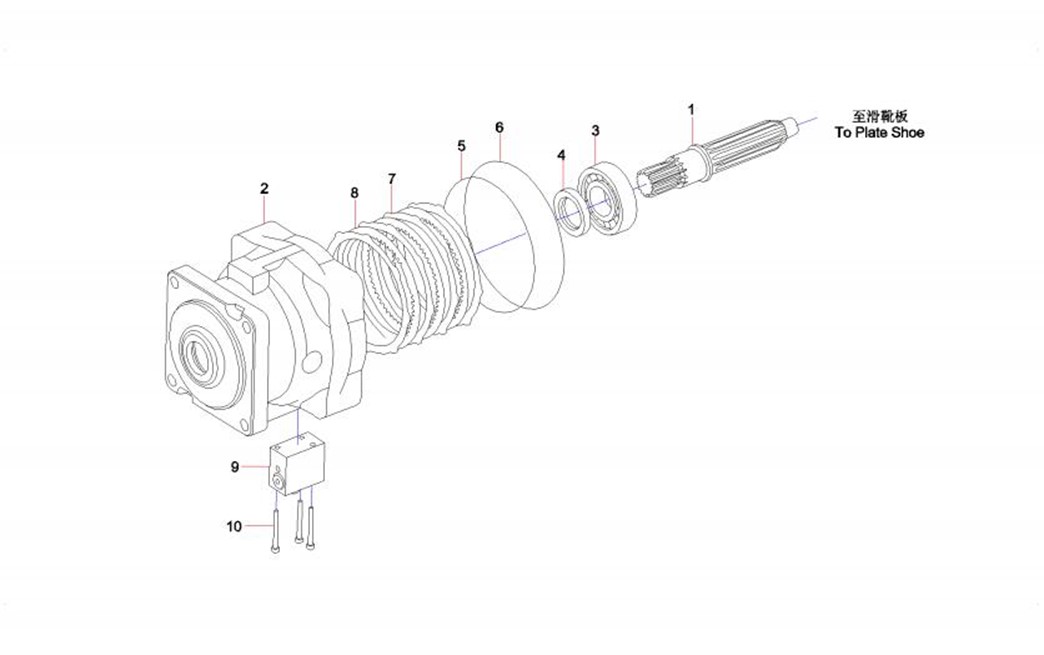

2-19-1 |
1 |
60039315 |
1 |
传动轴 |
Shaft, drive |
2-19-2 |
2 |
60039357 |
1 |
壳体 |
Housing |
2-19-3 |
3 |
60039303 |
1 |
圆柱滚珠轴承 |
Bearing, ball, cylindrical |
2-19-4 |
4 |
60039294 |
1 |
油密封 |
Seal, oil |
2-19-5 |
5 |
60039425 |
1 |
O形圈 |
O-ring |
2-19-6 |
6 |
60039426 |
1 |
O形圈 |
O-ring |
2-19-7 |
7 |
B229900003195 |
3 |
30T回转制动主动片 |
Driven piece, swing brake |
2-19-8 |
8 |
B229900003194 |
4 |
30T回转制动从动片 |
Driven piece, swing brake |
2-19-9 |
9 |
B220401000688 |
1 |
回转马达延时阀 |
Valve, timing, swing motor |
2-19-10 |
10 |
60008845 |
3 |
螺栓 |
Bolt |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

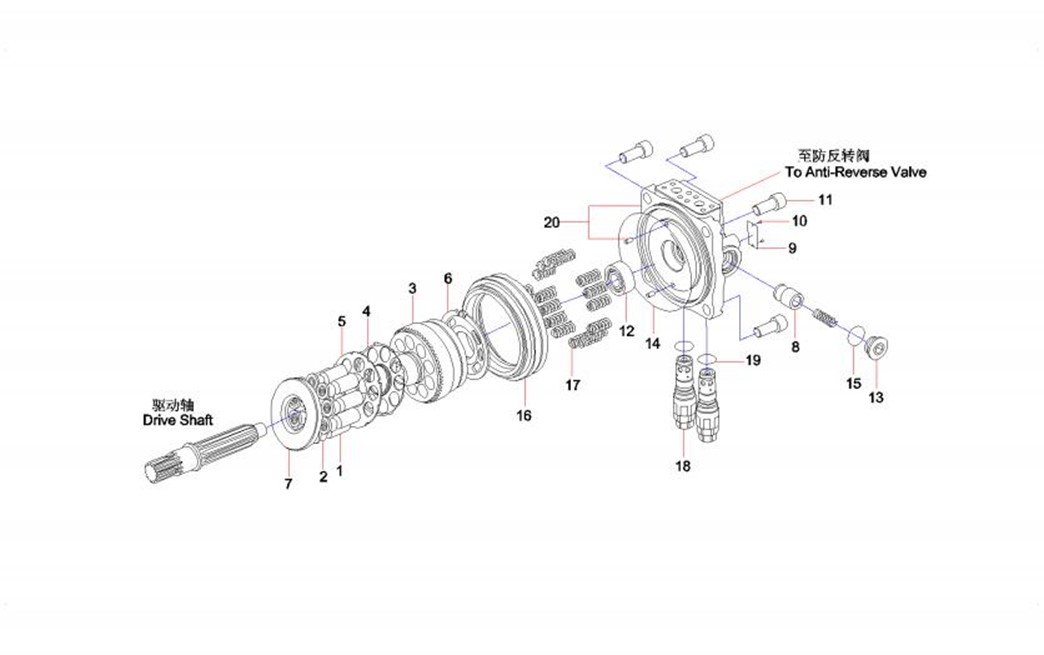

2-21-1 |
1 |
60039347 |
9 |
活塞 |
Piston |
2-21-2 |
2 |
60039291 |
9 |
滑靴 |
Slipper |
2-21-3 |
3 |
60039338 |
1 |
缸体 |
Cylinder block |
2-21-4 |
4 |
60039322 |
1 |
弹簧座 |
Seat, spring |
2-21-5 |
5 |
60039382 |
1 |
托架 |
Bracket |
2-21-6 |
6 |
60039375 |
1 |
配油盘 |
Tray, oil distribution |
2-21-7 |
7 |
60039336 |
1 |
阀座 |
Seat, valve |
2-21-8 |
8 |
60039351 |
2 |
活塞 |
Piston |
2-21-9 |
9 |
60038547 |
1 |
铭牌 |
Nameplate |
2-21-10 |
10 |
60008722 |
2 |
铆钉 |
Rivet |
2-21-11 |
11 |
60008840 |
4 |
螺栓 |
Bolt |
2-21-12 |
12 |
60039302 |
1 |
圆柱滚珠轴承 |
Bearing, ball, cylindrical |
2-21-13 |
13 |
60039401 |
2 |
油塞 |
Plug, oil |
2-21-14 |
14 |
60039429 |
1 |
O形圈 |
O-ring |
2-21-15 |
15 |
B230101001312 |
2 |
O形圈 |
O-ring |
2-21-16 |
16 |
60039406 |
1 |
制动活塞 |
Piston, braking |
2-21-17 |
17 |
60039405 |
16 |
制动弹簧 |
Spring, retarding |
2-21-18 |
18 |
B220401000693 |
2 |
20T回转溢流阀 |
Valve, overflow, swing |
2-21-19 |
19 |
B230101000036 |
2 |
O形圈 |
O-ring 29.4×3.1JISB2401 |
2-21-20 |
20 |
60039358 |
1 |
壳体总成 |
Housing AS |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

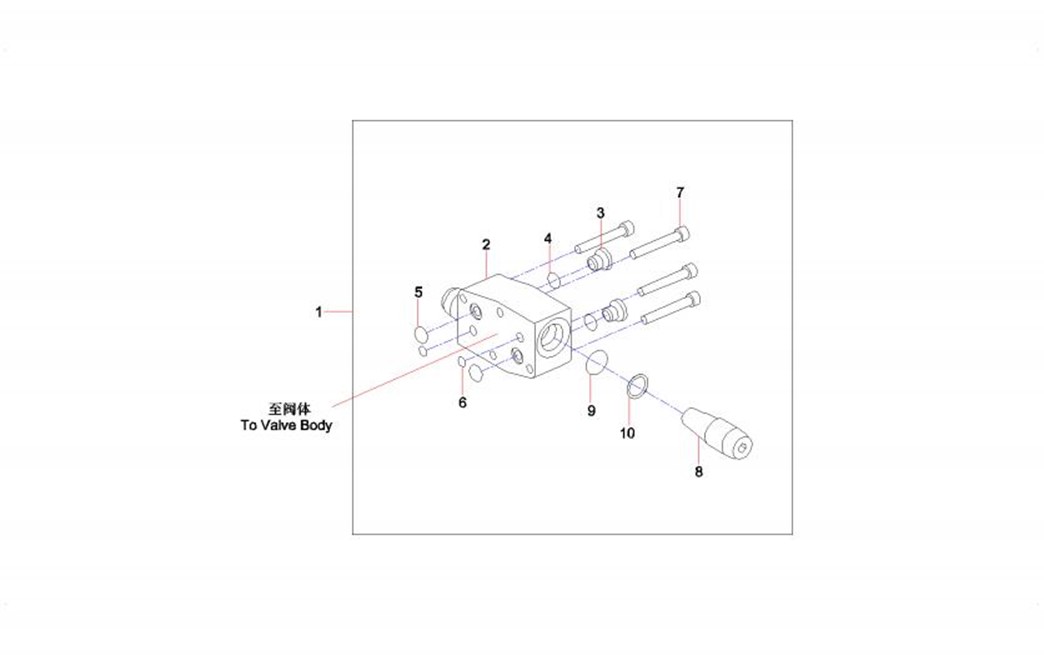

2-23-1 |
1 |
B220401000687 |
1 |
回转马达防摆阀 |
Valve, anti-reverse, swing motor |
2-23-2 |
2 |
60008793 |
1 |
机体 |
Body, machine |
2-23-3 |
3 |
60008711 |
2 |
堵 |
Plug |
2-23-4 |
4 |
B230103003795 |
2 |
O形圈 |
O-ring |
2-23-5 |
5 |
60008699 |
2 |
O形圈 |
O-ring |
2-23-6 |
6 |
60008707 |
2 |
O形圈 |
O-ring |
2-23-7 |
7 |
60008848 |
4 |
螺钉 |
Screw |
2-23-8 |
8 |
60008753 |
2 |
防反转阀 |
Valve, anti-reverse |
2-23-9 |
9 |
B230101000363 |
2 |
O形圈 |
O-ring |
2-23-10 |
10 |
60008867 |
2 |
密封挡圈 |
Ring, retainer, sealing |
