SANY SY215C SY215C9 SY215C9C5KL EXCAVATOR parts catalog 27
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

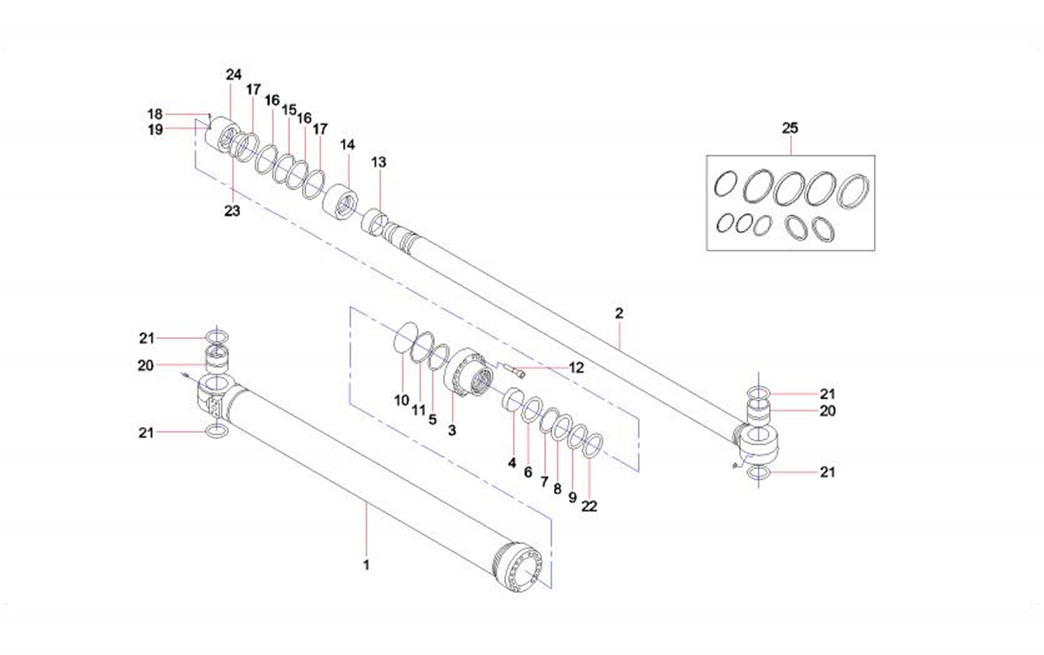

4-19-1 |
1 |
60065269 |
1 |
Block, cylinder |
4-19-2 |
2 |
60065296 |
1 |
Rod, piston |
4-19-3 |
3 |
60065261 |
1 |
Cover, end |
4-19-4 |
4 |
60065280 |
1 |
Sleeve, sliding |
4-19-5 |
5 |
60065243 |
1 |
Ring, retaining |
4-19-6 |
6 |
60065201 |
1 |
Ring, buffer |
4-19-7 |
7 |
60065354 |
1 |
Ring, seal |
4-19-8 |
8 |
60065309 |
1 |
Ring, retainer, switch |
4-19-9 |
9 |
60065340 |
1 |
Ring, dust |
4-19-10 |
10 |
24003951 |
1 |
O-ring |
4-19-11 |
11 |
60065250 |
1 |
Ring, retaining |
4-19-12 |
12 |
A210204000042 |
10 |
Screw |
4-19-13 |
13 |
60065192 |
1 |
Jacket, buffer, bucket |
4-19-14 |
14 |
60065289 |
1 |
Piston |
4-19-15 |
15 |
60065348 |
1 |
Ring, seal |
4-19-16 |
16 |
60065334 |
2 |
Ring, guide |
4-19-17 |
17 |
60065214 |
2 |
Ring, contaminant |
4-19-18 |
18 |
24000487 |
1 |
Bolt |
4-19-19 |
19 |
21010039 |
1 |
Steel Ball |
4-19-20 |
20 |
60065323 |
2 |
Sleeve, shaft |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
4-21-21 |
21 |
60065344 |
4 |
Ring, dust |
4-21-22 |
22 |
60065244 |
1 |
Ring, retaining |
4-21-23 |
23 |
60065257 |
1 |
Shim |
4-21-24 |
24 |
60065312 |
1 |
Nut |
4-21-25 |
25 |
60107384 |
1 |
Kit,repair,oil cylinder |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |

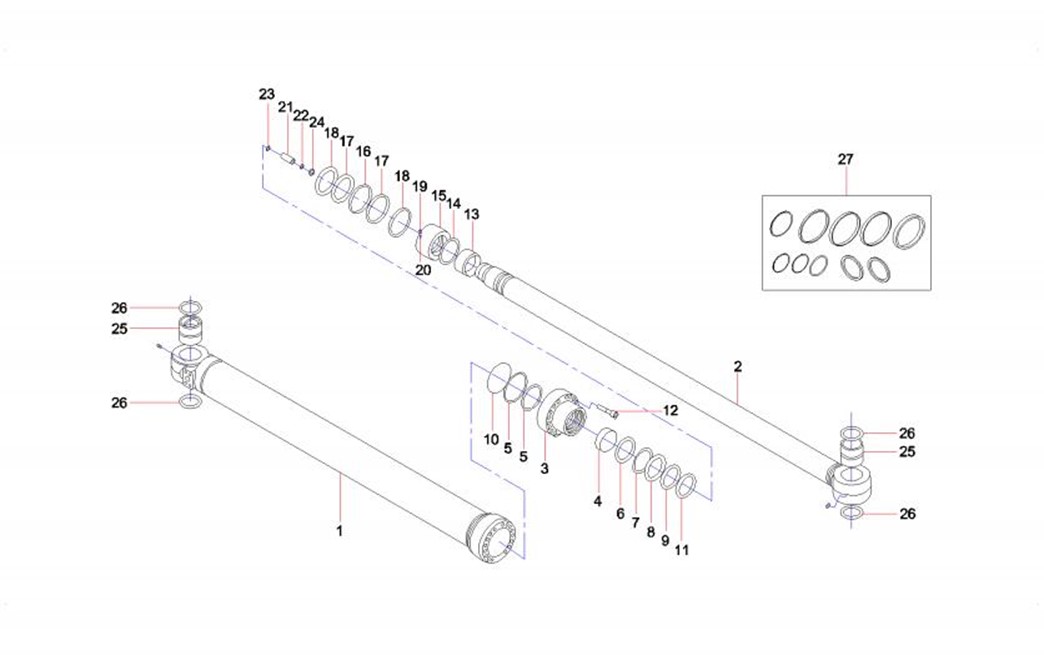

4-23-1 |
1 |
60065271 |
1 |
Block, cylinder |
4-23-2 |
2 |
60065298 |
1 |
Rod, piston |
4-23-3 |
3 |
60065263 |
1 |
Cover, end |
4-23-4 |
4 |
60065282 |
1 |
Sleeve, sliding |
4-23-5 |
5 |
60065253 |
2 |
Ring, retaining |
4-23-6 |
6 |
60065203 |
1 |
Ring, buffer |
4-23-7 |
7 |
60065356 |
1 |
Ring, seal |
4-23-8 |
8 |
60065306 |
1 |
Ring, retainer, switch |
4-23-9 |
9 |
60065341 |
1 |
Ring, dust |
4-23-10 |
10 |
60065332 |
1 |
Seal, O-ring |
4-23-11 |
11 |
60065247 |
1 |
Ring, retaining |
4-23-12 |
12 |
60022043 |
12 |
Screw |
4-23-13 |
13 |
60065209 |
1 |
Sleeve, buffer |
4-23-14 |
14 |
60065211 |
1 |
Ring, pressure relief, buffer |
4-23-15 |
15 |
60065287 |
1 |
Piston |
4-23-16 |
16 |
60065351 |
1 |
Ring, seal |
4-23-17 |
17 |
60065337 |
2 |
Ring, guide |
4-23-18 |
18 |
60065217 |
2 |
Ring, contaminant |
4-23-19 |
19 |
24000487 |
1 |
Bolt |
4-23-20 |
20 |
21010039 |
1 |
Steel Ball |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
4-25-21 |
21 |
60065195 |
1 |
Sleeve, buffer, rear |
4-25-22 |
22 |
60065212 |
1 |
Ring, pressure relief, buffer |
4-25-23 |
23 |
60065194 |
2 |
Ring, retaining |
4-25-24 |
24 |
60065213 |
1 |
Ring, retainer |
4-25-25 |
25 |
60065231 |
2 |
Sleeve, shaft |
4-25-26 |
26 |
60065345 |
4 |
Ring, dust |
4-25-27 |
27 |
60107383 |
1 |
20T Bucket Arm Cylinder Repair Kit |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
4-27-1 |
1 |
60312474 |
1 |
casing |
4-27-2 |
2 |
60312457 |
1 |
o-ring |
4-27-3 |
3 |
60039421 |
1 |
O-ring |
4-27-4 |
4 |
60038726 |
1 |
O-ring |
4-27-5 |
5 |
60038711 |
2 |
Seal, O-ring |
4-27-6 |
6 |
60038720 |
1 |
O-ring |
4-27-7 |
7 |
60312458 |
1 |
o-ring |
4-27-8 |
8 |
60312459 |
1 |
seal |
4-27-9 |
9 |
60038723 |
1 |
O-ring |
4-27-10 |
10 |
60312460 |
1 |
plug |
4-27-11 |
11 |
60312461 |
1 |
plug |
4-27-12 |
12 |
60008779 |
1 |
Plug |
4-27-13 |
13 |
60008711 |
2 |
Plug |
4-27-14 |
14 |
60008713 |
1 |
Plug |
4-27-15 |
15 |
60008728 |
9 |
Setscrew |
4-27-16 |
16 |
60312463 |
1 |
spring seat |
4-27-17 |
17 |
60312475 |
1 |
poppet |
4-27-18 |
18 |
60312465 |
1 |
spring |
4-27-19 |
19 |
60312466 |
1 |
spring |
4-27-20 |
20 |
60312476 |
1 |
spring |
