SANY SY220C SY220C9 SY220C9M2K EXCAVATOR parts catalog 31
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
3-21-1 |
1 |
60252854 |
1 |
running motor |
3-21-2 |
2 |
60252855 |
1 |
running reductor |
3-21-3 |
3 |
60204231 |
1 |
Seal Repair Kit |

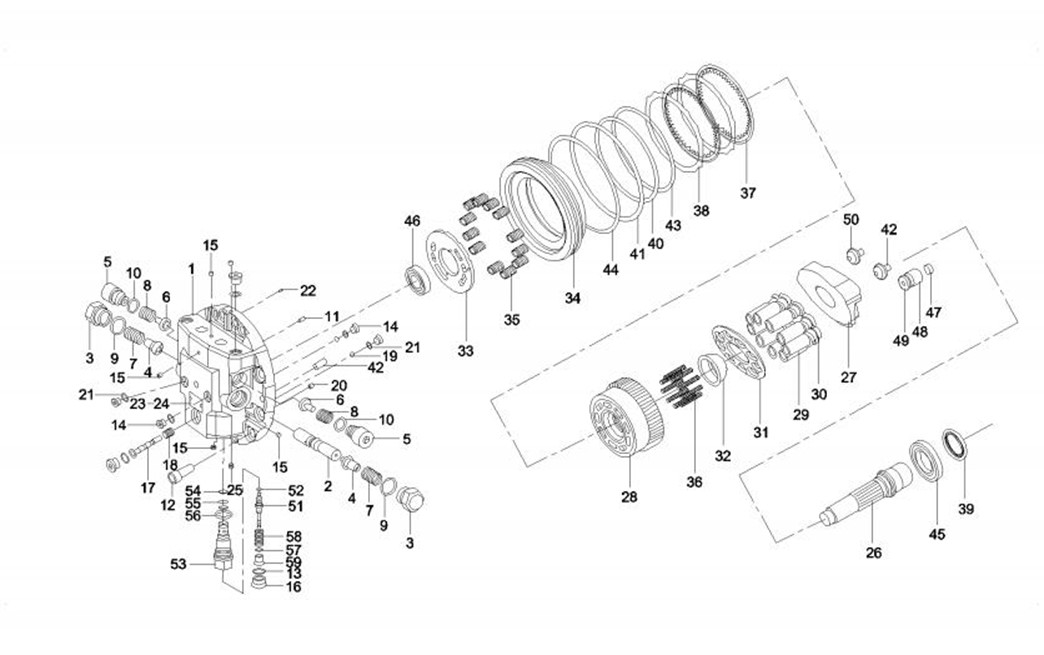

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
3-23-1 |
1 |
60158964 |
1 |
Flange rear |
3-23-2 |
2 |
60158927 |
1 |
Spool main F-type |
3-23-3 |
3 |
60158918 |
2 |
Plug |
3-23-4 |
4 |
60158911 |
2 |
Stopper D-type |
3-23-5 |
5 |
60158924 |
2 |
Plug |
3-23-6 |
6 |
60158928 |
2 |
Valve check |
3-23-7 |
7 |
60158950 |
2 |
Spring |
3-23-8 |
8 |
60158989 |
2 |
Spring |
3-23-9 |
9 |
60158999 |
2 |
O-ring |
3-23-10 |
10 |
60158997 |
2 |
O-ring |
3-23-11 |
11 |
60158982 |
1 |
Pin parallel |
3-23-12 |
12 |
60158979 |
12 |
Screw, socket head |
3-23-13 |
13 |
60159002 |
1 |
O-ring |
3-23-14 |
14 |
60082966 |
4 |
Plug |
3-23-15 |
15 |
60082969 |
5 |
Plug |
3-23-16 |
16 |
60158917 |
1 |
Plug |
3-23-17 |
17 |
60158930 |
1 |
Spool |
3-23-18 |
18 |
60158946 |
1 |
Spring |
3-23-19 |
19 |
60158912 |
2 |
Ball steel |
3-23-20 |
20 |
60158973 |
1 |
Orifice |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
3-25-21 |
21 |
60082992 |
4 |
O-ring |
3-25-22 |
22 |
60158944 |
1 |
Filter |
3-25-23 |
23 |
60158977 |
1 |
Nameplate |
3-25-24 |
24 |
60158976 |
2 |
Rivet |
3-25-25 |
25 |
60082963 |
2 |
Plug |
3-25-26 |
26 |
60158983 |
1 |
Shaft drive |
3-25-27 |
27 |
60158945 |
1 |
Swash plate P-type |
3-25-28 |
28 |
60158961 |
1 |
Cylinder block |
3-25-29 |
29 |
60158968 |
9 |
Piston |
3-25-30 |
30 |
60158922 |
9 |
Shoe |
3-25-31 |
31 |
60158953 |
1 |
Plate retainer |
3-25-32 |
32 |
60158915 |
1 |
Bush spherical |
3-25-33 |
33 |
60158921 |
1 |
Plate timing |
3-25-34 |
34 |
60158985 |
1 |
Parking piston |
3-25-35 |
35 |
60158948 |
12 |
Spring |
3-25-36 |
36 |
60158962 |
9 |
Spring |
3-25-37 |
37 |
60158978 |
2 |
Plate friction |
3-25-38 |
38 |
60158963 |
2 |
Plate, spacer |
3-25-39 |
39 |
60159007 |
1 |
Seal oil |
3-25-40 |
40 |
60158995 |
1 |
O-ring |
IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
3-27-41 |
41 |
60158996 |
1 |
O-ring |
3-27-42 |
42 |
60158981 |
4 |
Pin parallel |
3-27-43 |
43 |
60158955 |
1 |
Washer |
3-27-44 |
44 |
60158957 |
1 |
Washer |
3-27-45 |
45 |
60158936 |
2 |
Bearing ball |
3-27-46 |
46 |
60158935 |
1 |
Bearing ball |
3-27-47 |
47 |
60158947 |
1 |
Spring |
3-27-48 |
48 |
60158967 |
1 |
Piston |
3-27-49 |
49 |
60158923 |
1 |
Shoe |
3-27-50 |
50 |
60158984 |
2 |
Pivot |
3-27-51 |
51 |
60158994 |
1 |
Plunger |
3-27-52 |
52 |
60159005 |
1 |
Seal, piston |
3-27-53 |
53 |
60158929 |
1 |
Body, valve |
3-27-54 |
54 |
60158956 |
2 |
Washer |
3-27-55 |
55 |
60082994 |
1 |
O-ring |
3-27-56 |
56 |
60158998 |
1 |
O-ring |
3-27-57 |
57 |
60158958 |
1 |
Shim, adjusting |
3-27-58 |
58 |
60158949 |
1 |
Spring |
3-27-59 |
59 |
60158969 |
1 |
Rod, piston |

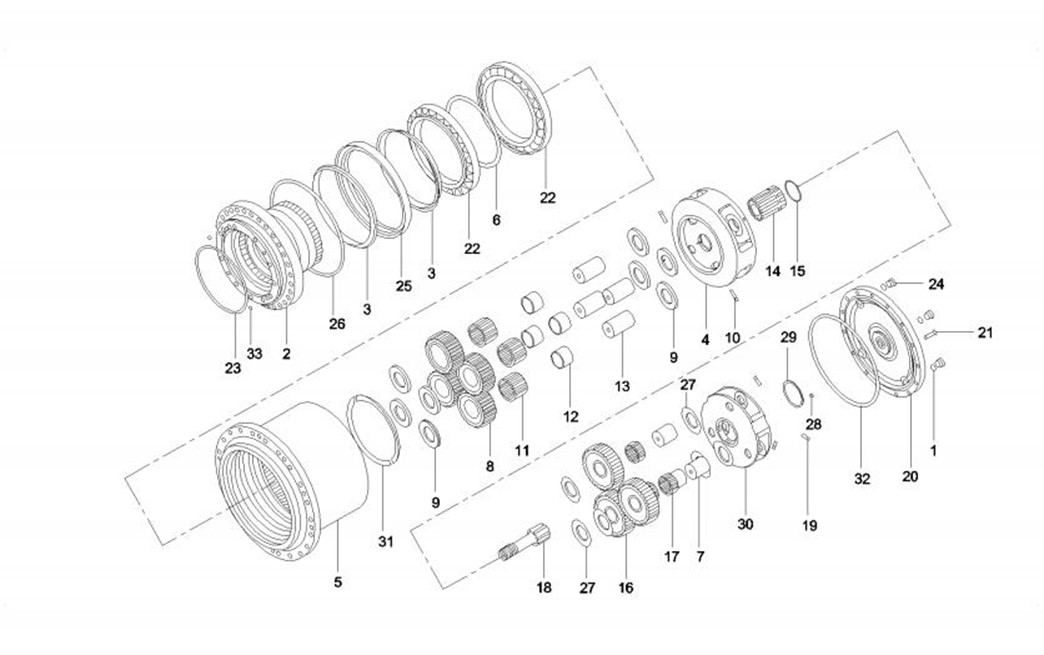

IC |
INDEX |
PART NUMBER |
QTY |
PART NAME |
3-29-1 |
1 |
60082995 |
5 |
O-ring |
3-29-2 |
2 |
60158986 |
1 |
Spindle |
3-29-3 |
3 |
60159004 |
2 |
Seal floating |
3-29-4 |
4 |
60158938 |
1 |
Carrier |
3-29-5 |
5 |
60158974 |
1 |
Hub |
3-29-6 |
6 |
60158913 |
1 |
Spacer |
3-29-7 |
7 |
60158987 |
3 |
Bearing shaft |
3-29-8 |
8 |
60158943 |
4 |
Gear, planetary |
3-29-9 |
9 |
60158993 |
8 |
Washer thrust |
3-29-10 |
10 |
60158952 |
4 |
Pin spring |
3-29-11 |
11 |
60158934 |
4 |
Bearing needle |
3-29-12 |
12 |
60158960 |
4 |
Bush floating |
3-29-13 |
13 |
60158988 |
4 |
Bearing shaft |
3-29-14 |
14 |
60158941 |
1 |
Gear sun |
3-29-15 |
15 |
60158972 |
1 |
Ring snap |
3-29-16 |
16 |
60158942 |
3 |
Gear planetary |
3-29-17 |
17 |
60158933 |
3 |
Bearing needle |
3-29-18 |
18 |
60158940 |
1 |
Gear drive |
3-29-19 |
19 |
60158951 |
3 |
Pin spring |
3-29-20 |
20 |
60158959 |
1 |
Cover |
