SANY SY700C SY700C2I2K EXCAVATOR parts catalog 06
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

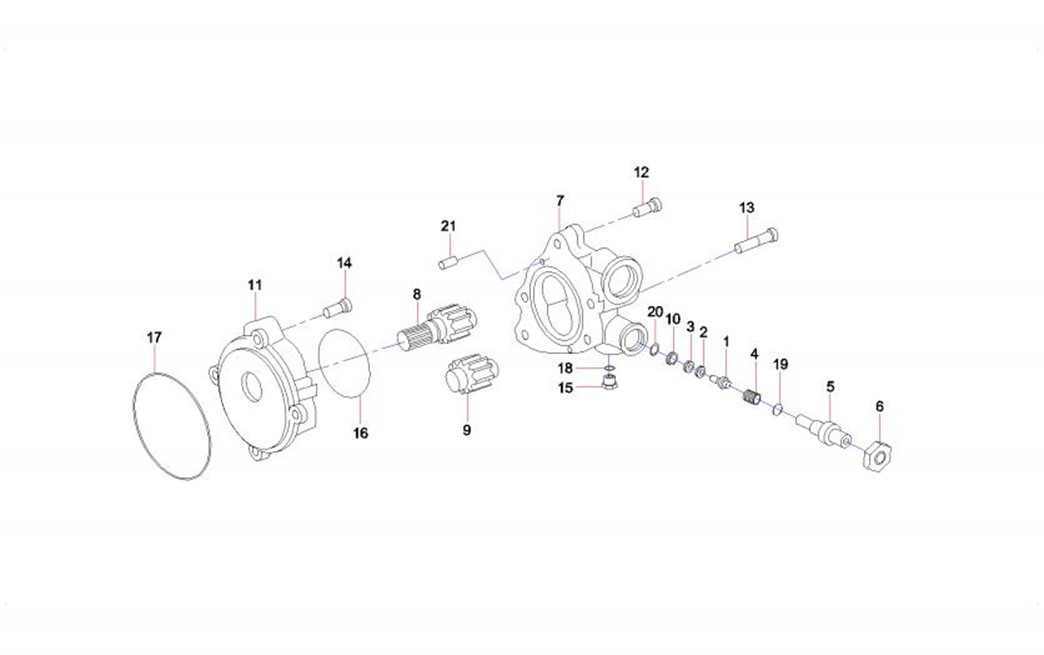

2-27-1 |
1 |
60008508 |
1 |
阀杆 |
Stem, valve |
2-27-2 |
2 |
60008493 |
1 |
阀座 |
Seat, valve |
2-27-3 |
3 |
60008523 |
1 |
挡圈 |
Ring, retaining |
2-27-4 |
4 |
60008500 |
1 |
弹簧 |
Spring |
2-27-5 |
5 |
60008496 |
1 |
调节螺杆 |
Screw, adjusting |
2-27-6 |
6 |
60008505 |
1 |
螺母 |
Nut 2903480-0032 |
2-27-7 |
7 |
60075382 |
1 |
机体 |
Body, machine |
2-27-8 |
8 |
60075409 |
1 |
齿轮 |
Gear |
2-27-9 |
9 |
60075410 |
1 |
齿轮 |
Gear |
2-27-10 |
10 |
60008491 |
1 |
滤芯 |
Element, filter |
2-27-11 |
11 |
60075381 |
1 |
机体 |
Body, machine |
2-27-12 |
12 |
60081461 |
2 |
螺钉 |
Screw |
2-27-13 |
13 |
60081462 |
2 |
螺钉 |
Screw |
2-27-14 |
14 |
60081460 |
4 |
螺钉 |
Screw |
2-27-15 |
15 |
60008724 |
1 |
堵 |
Plug |
2-27-16 |
16 |
60008504 |
1 |
垫圈 |
Washer |
2-27-17 |
17 |
60050050 |
1 |
O形圈 |
O-ring |
2-27-18 |
18 |
60008697 |
1 |
O形圈 |
O-ring |
2-27-19 |
19 |
60008701 |
1 |
O形圈 |
O-ring |
2-27-20 |
20 |
60075425 |
1 |
垫圈 |
Washer |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
2-29-21 |
21 |
60008736 |
2 |
销 Pin |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

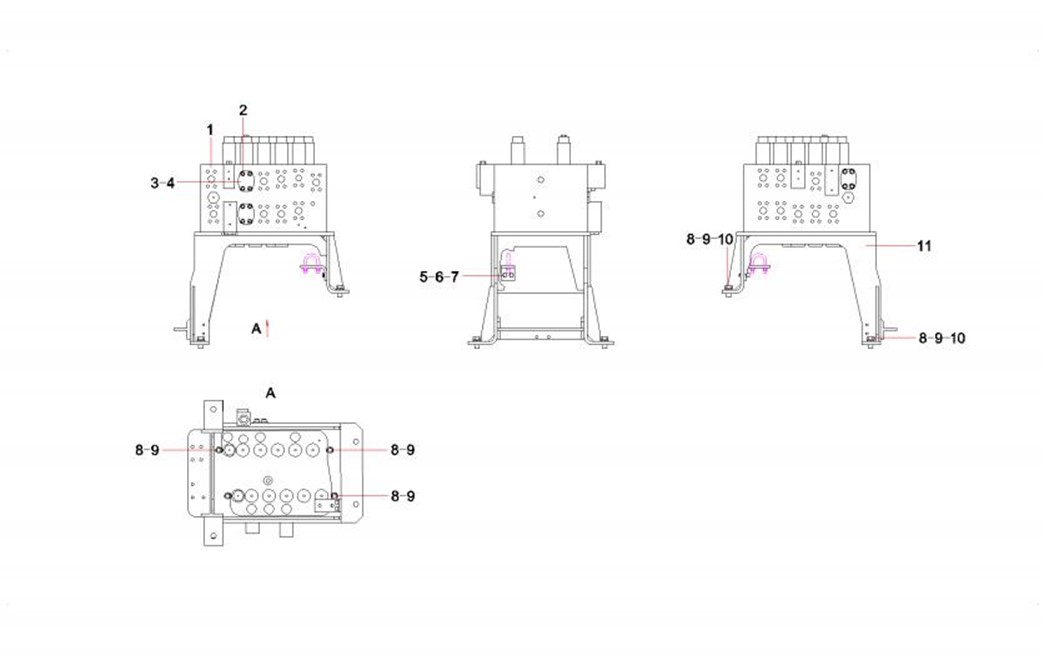

2-31-1 |
1 |
B220401001002 |
1 |
多路阀 |
Valve, main control |
2-31-2 |
2 |
A210204000343 |
20 |
螺钉 |
Screw |
2-31-3 |
3 |
10113057 |
5 |
法兰盖板 |
Flange, blind |
2-31-4 |
4 |
B230101000578 |
5 |
O形圈 |
O-ring 40.7×3.5JISB2401 |
2-31-5 |
5 |
A210401000002 |
2 |
垫圈 |
Washer |
2-31-6 |
6 |
A210204000206 |
2 |
螺钉M12×35GB70.1 10.9级 |
Screw M12×35GB70.1 10.9 |
2-31-7 |
7 |
11435306 |
1 |
弯板 |
Plate, bent |
2-31-8 |
8 |
A210401000006 |
7 |
垫圈 |
Washer |
2-31-9 |
9 |
A210204000056 |
7 |
螺钉 |
Screw |
2-31-10 |
10 |
A210405000008 |
4 |
垫圈 |
Washer |
2-31-11 |
11 |
12852394 |
1 |
主阀架总成 |
Main Valve Frame |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

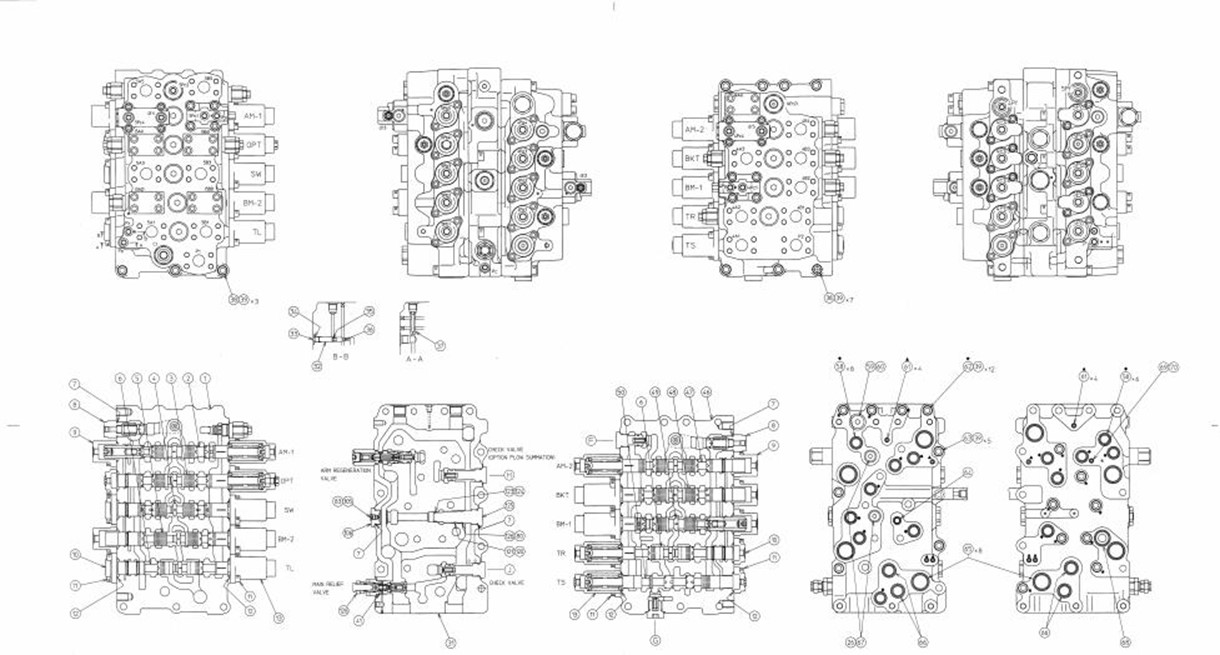

2-33-1 |
1 |
60334636 |
1 |
阀体 |
Housinig |
2-33-2 |
2 |
60334637 |
1 |
斗杆1阀芯 |
Arm 1 spool |
2-33-3 |
3 |
60334638 |
1 |
备用阀芯 |
Opt spool |
2-33-4 |
4 |
60334639 |
1 |
回转阀芯 |
Swing spool |
2-33-5 |
5 |
60334640 |
1 |
动臂2阀芯 |
Boom2 spool |
2-33-6 |
6 |
60334641 |
2 |
行走阀芯 |
travel spool |
2-33-7 |
7 |
60319166 |
6 |
O型圈 |
O-Ring |
2-33-8 |
8 |
60334642 |
2 |
负反馈溢流阀 |
Foot relief as |
2-33-9 |
9 |
60334643 |
5 |
端盖 |
Cover |
2-33-10 |
10 |
60334644 |
5 |
端盖 |
Cover |
2-33-11 |
11 |
60334645 |
40 |
内六角螺钉 |
Bolt |
2-33-12 |
12 |
60319167 |
20 |
O型圈 |
O-Ring |
2-33-13 |
13 |
60334646 |
10 |
端盖 |
Cover |
2-33-26 |
26 |
60319168 |
8 |
O型圈 |
O-Ring |
2-33-27 |
27 |
60319157 |
2 |
挡圈 |
back-up ring |
2-33-31 |
31 |
60334647 |
1 |
阀体 |
Housinig |
2-33-32 |
32 |
60334648 |
1 |
垫片 |
Washer |
2-33-33 |
33 |
60334649 |
1 |
端盖 |
Cap |
2-33-34 |
34 |
60319169 |
1 |
O型圈 |
O-Ring |
2-33-35 |
35 |
60334650 |
1 |
弹簧 |
Spring |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-35-36 |
36 |
60334651 |
1 |
单向阀 |
Check |
2-35-37 |
37 |
60334652 |
1 |
节流孔 |
Orifice |
2-35-38 |
38 |
60334653 |
10 |
六角头螺钉 |
Bolt |
2-35-39 |
39 |
60334654 |
27 |
垫片 |
Washer |
2-35-40 |
40 |
60334655 |
1 |
端盖 |
Cap |
2-35-41 |
41 |
60319170 |
15 |
O型圈 |
O-Ring |
2-35-42 |
42 |
60319156 |
5 |
挡圈 |
back-up ring |
2-35-43 |
43 |
60319171 |
4 |
O型圈 |
O-Ring |
2-35-44 |
44 |
60334309 |
14 |
弹簧 |
Spring |
2-35-45 |
45 |
60334656 |
8 |
单向阀 |
Check |
2-35-46 |
46 |
60334657 |
1 |
阀体 |
Housinig |
2-35-47 |
47 |
60334658 |
1 |
斗杆2阀芯 |
Arm 2 spool |
2-35-48 |
48 |
60334659 |
1 |
铲斗阀芯 |
Bucket spool |
2-35-49 |
49 |
60334660 |
1 |
动臂1阀芯 |
Boom 1 spool |
2-35-50 |
50 |
60334661 |
1 |
直线行走阀芯 |
Linear movement spool |
2-35-51 |
51 |
60334662 |
6 |
端盖 |
Cap |
2-35-52 |
52 |
60319158 |
11 |
挡圈 |
back-up ring |
2-35-53 |
53 |
60334663 |
5 |
单向阀 |
Check |
2-35-58 |
58 |
60319172 |
24 |
O型圈 |
O-Ring |
2-35-59 |
59 |
60334664 |
1 |
端盖 |
Cap |
