SANY SY700C SY700C2I2K EXCAVATOR parts catalog 12
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-87-21 |
21 |
60322965 |
1 |
联轴器 |
Coupling; inj pump drive |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

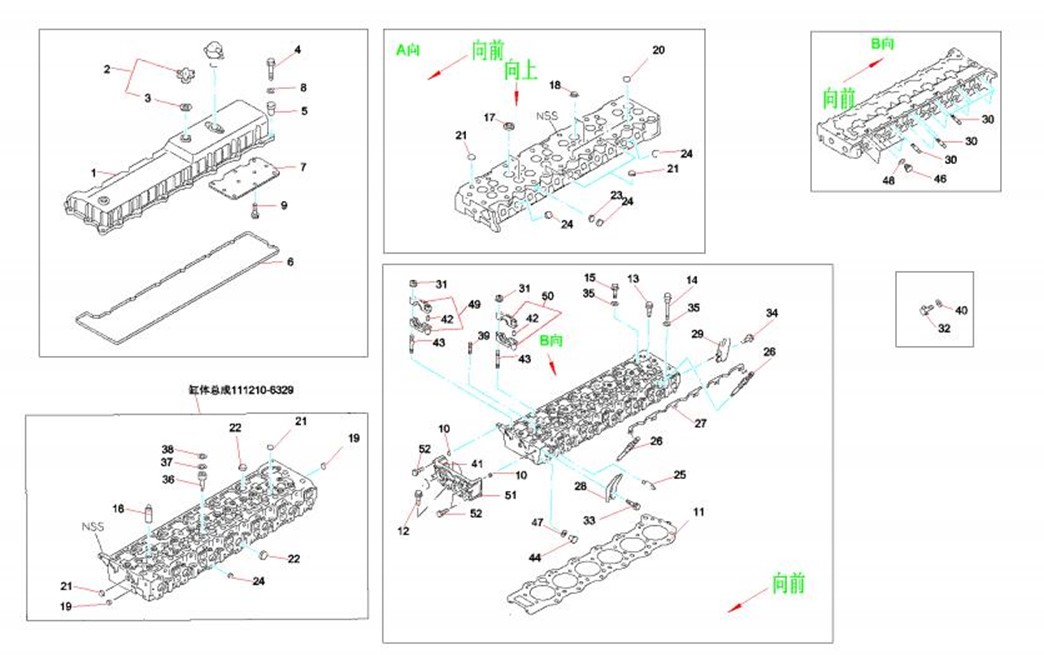

2-89-1 |
1 |
60016575 |
1 |
气门室盖罩 |
Valve Chamber cover |
2-89-2 |
2 |
B229900005123 |
1 |
机油盖 |
Cap AS, Engine Oil Filler |
2-89-3 |
3 |
B229900005124 |
1 |
机油盖垫 |
Gasket, Oil Filler Cap |
2-89-4 |
4 |
B229900004875 |
20 |
螺栓 M8×35 凸缘 |
Bolt |
2-89-5 |
5 |
60016644 |
20 |
气门室盖罩螺栓密封垫 |
Valve Chamber cover bolt seal |
2-89-6 |
6 |
60016643 |
1 |
气门室盖垫 |
Pad,cover,chamber,valve,air |
2-89-7 |
7 |
60322732 |
1 |
气缸盖罩内板 |
Plate;inner hd cover |
2-89-8 |
8 |
60322733 |
20 |
气缸盖罩垫圈 |
Washer;pl,hd cover |
2-89-9 |
9 |
60322734 |
10 |
内板垫圈 |
Bolt;plate |
2-89-10 |
10 |
60320237 |
2 |
定位销;气缸盖 |
Dowel;cyl head |
2-89-11 |
11 |
60016635 |
1 |
气缸盖垫 |
Pad,cover,cylinder |
2-89-12 |
12 |
60016636 |
2 |
气缸盖螺栓 |
Bolt,cover,cylinder |
2-89-13 |
13 |
60016637 |
1 |
气缸盖螺栓 |
Bolt,cover,cylinder |
2-89-14 |
14 |
60016638 |
6 |
气缸盖螺栓 |
Bolt,cover,cylinder |
2-89-15 |
15 |
60016639 |
20 |
气缸盖螺栓 |
Bolt,cover,cylinder |
2-89-16 |
16 |
60016641 |
24 |
气门导管 |
Pipe,conduct,valve,air |
2-89-17 |
17 |
60016625 |
12 |
排气门座 |
Seat,valve,drain |
2-89-18 |
18 |
60016618 |
12 |
进气门座 |
Gate seat,air intake |
2-89-19 |
19 |
60003701 |
2 |
密封圈 |
Ring, sealing |
2-89-20 |
20 |
60322735 |
2 |
水腔堵头 |
Cup;sealine,water jacket (b) |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-91-21 |
21 |
B229900004652 |
10 |
堵塞 |
Plug |
2-91-22 |
22 |
60320214 |
18 |
水腔堵头 |
Cup;sealine,water jacket (d) |
2-91-23 |
23 |
B229900004655 |
6 |
堵塞 |
Plug, Cup |
2-91-24 |
24 |
60003702 |
12 |
密封圈 |
Seal, ring |
2-91-25 |
25 |
60320215 |
12 |
进气歧管螺柱 |
Stud; inl manif |
2-91-26 |
26 |
60007908 |
6 |
堵头 |
Plug |
2-91-27 |
27 |
60322736 |
1 |
预热塞连接网 |
Connector;glow plug |
2-91-28 |
28 |
60322737 |
1 |
吊环 |
Hanger;eng,rrb (a) |
2-91-29 |
29 |
60320217 |
2 |
吊环 |
Hanger; eng,rrb (b) |
2-91-30 |
30 |
60322738 |
18 |
排气歧管螺柱 |
Stud; exh manif |
2-91-31 |
31 |
60320220 |
14 |
螺母;凸轮轴座 |
Nut;cam brkt |
2-91-32 |
32 |
60322739 |
2 |
气缸盖塞 |
Plug;cyl hd |
2-91-33 |
33 |
60322740 |
2 |
吊环螺栓 |
Bolt;eng hanger (a) |
2-91-34 |
34 |
60322741 |
4 |
吊环螺栓 |
Bolt;eng hanger (b) |
2-91-35 |
35 |
60320224 |
26 |
缸盖螺栓垫片 |
Washer; pl,cyl hd to block |
2-91-36 |
36 |
60322742 |
6 |
喷嘴固定套 |
Sleeve; nozzle holder |
2-91-37 |
37 |
60320226 |
6 |
喷嘴固定套垫圈 |
Gasket;sleeve; nozzle holder (a) |
2-91-38 |
38 |
60320227 |
6 |
喷嘴固定套垫圈 |
Gasket;sleeve; nozzle holder (b) |
2-91-39 |
39 |
60322743 |
12 |
定位销 |
Guide; bridge |
2-91-40 |
40 |
B229900004536 |
2 |
垫片 |
Shim |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-93-41 |
41 |
60320229 |
1 |
密封垫;气缸盖与齿轮箱 |
Gasket;cyl hd to gear case |
2-93-42 |
42 |
60322744 |
28 |
定位销 |
Dowel;cam brkt set |
2-93-43 |
43 |
60320231 |
14 |
凸轮轴座螺柱 |
Stud; cam brkt |
2-93-44 |
44 |
B229900004653 |
1 |
堵塞 |
Plug |
2-93-46 |
46 |
60008996 |
1 |
堵塞 |
Plug |
2-93-47 |
47 |
B229900004530 |
1 |
垫片 |
Shim |
2-93-48 |
48 |
B229900004536 |
1 |
垫片 |
Shim |
2-93-49 |
49 |
60322745 |
1 |
凸轮轴座 |
Bracket set;cam,cyl hd(a) |
2-93-50 |
50 |
60322746 |
6 |
凸轮轴座 |
Bracket set;cam,cyl hd(b) |
2-93-51 |
51 |
60322747 |
1 |
缸盖齿轮箱 |
Case; head gear |
2-93-52 |
52 |
60320236 |
7 |
齿轮箱螺栓 |
Bolt;case |
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|

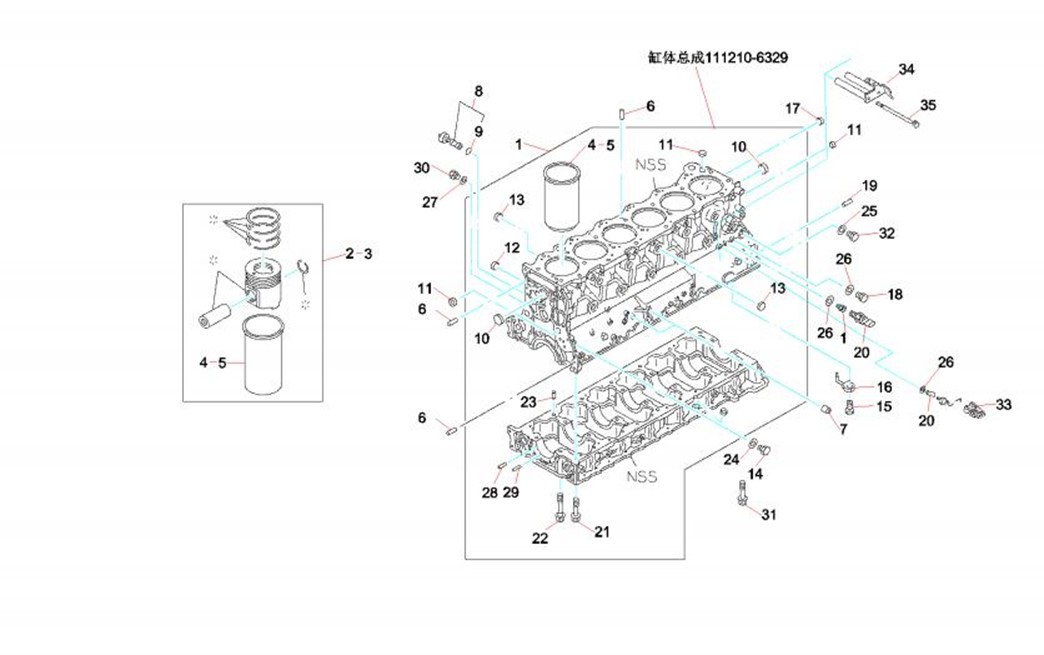

2-95-1 |
1 |
B229900004723 |
1 |
过渡接头 |
Connector |
2-95-2 |
2 |
60016591 |
6 |
发动机大修用四配套 |
Engine overhaul 4-allocation |
2-95-3 |
3 |
60016592 |
6 |
发动机大修用四配套 |
Engine overhaul 4-allocation |
2-95-4 |
4 |
60016601 |
6 |
缸套 |
Sleeve,cylinder |
2-95-5 |
5 |
60016602 |
6 |
缸套 |
Sleeve,cylinder |
2-95-6 |
6 |
B229900005065 |
3 |
销 |
Pin |
2-95-7 |
7 |
60320244 |
2 |
定位销;高压油泵座 |
Pin; inj pump brkt |
2-95-8 |
8 |
60322749 |
1 |
机油溢流阀 |
Valve;oil relief |
2-95-9 |
9 |
60320246 |
1 |
溢流阀垫圈 |
Gasket;relief vlv |
2-95-10 |
10 |
B229900004650 |
4 |
堵塞 |
Plug |
2-95-11 |
11 |
B229900004652 |
5 |
堵塞 |
Plug |
2-95-12 |
12 |
60320248 |
2 |
水腔堵头 |
Cup;sealine,water jacket (c) |
2-95-13 |
13 |
60320214 |
13 |
水腔堵头 |
Cup;sealine,water jacket (d) |
2-95-14 |
14 |
B229900004653 |
2 |
堵塞 |
Plug |
2-95-15 |
15 |
60320249 |
6 |
活塞冷却喷嘴螺栓 |
Bolt;joint,oil jet,piston cooling |
2-95-16 |
16 |
60322750 |
6 |
喷嘴 |
Jet; oil,piston cooling |
2-95-17 |
17 |
B229900004651 |
1 |
堵塞 |
Plug, Cup |
2-95-18 |
18 |
60007913 |
2 |
堵头 |
Plug |
2-95-19 |
19 |
60320251 |
2 |
销;飞轮 |
Pin;flywheel hsg |
2-95-20 |
20 |
60322751 |
1 |
机油压力单元 |
Unit; oil pressure |
