SANY SY700C SY700C2I2K EXCAVATOR parts catalog 30
识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-267-21 |
21 |
11445660 |
1 |
电瓶箱 |
Box, battery |
2-267-22 |
22 |
11442341 |
1 |
电控箱 |
Cabinet, electrical control |
2-267-23 |
23 |
A210111000023 |
3 |
螺栓 |
Bolt |
2-267-24 |
24 |
11443482 |
1 |
后视镜总成 |
Mirror |
2-267-25 |
25 |
11443917 |
1 |
支架总成 |
Bracket GP |
2-267-26 |
26 |
12514865 |
1 |
走台总成 |
Platform assembly |
2-267-27 |
27 |
13488712 |
1 |
右侧护栏 |
Right-hand guardrail II、 |
2-267-28 |
28 |
11444437 |
1 |
液压油箱盖板 |
Cover |
2-267-29 |
29 |
13357409 |
1 |
底盖板总成 |
Bottom cover plate assembly |
2-267-30 |
30 |
A210405000011 |
3 |
垫圈 |
Washer |
2-267-31 |
31 |
A210111000036 |
12 |
螺栓 |
Bolt M12×20(GB5783) |
2-267-32 |
32 |
A210111000041 |
7 |
螺栓 |
Bolt |
2-267-33 |
33 |
A210404000004 |
5 |
垫圈 |
Washer |
2-267-34 |
34 |
11678878 |
30 |
橡胶堵头 |
Plug, rubber |
2-267-35 |
35 |
13300896 |
22 |
加厚垫片 |
Thickening Washer |

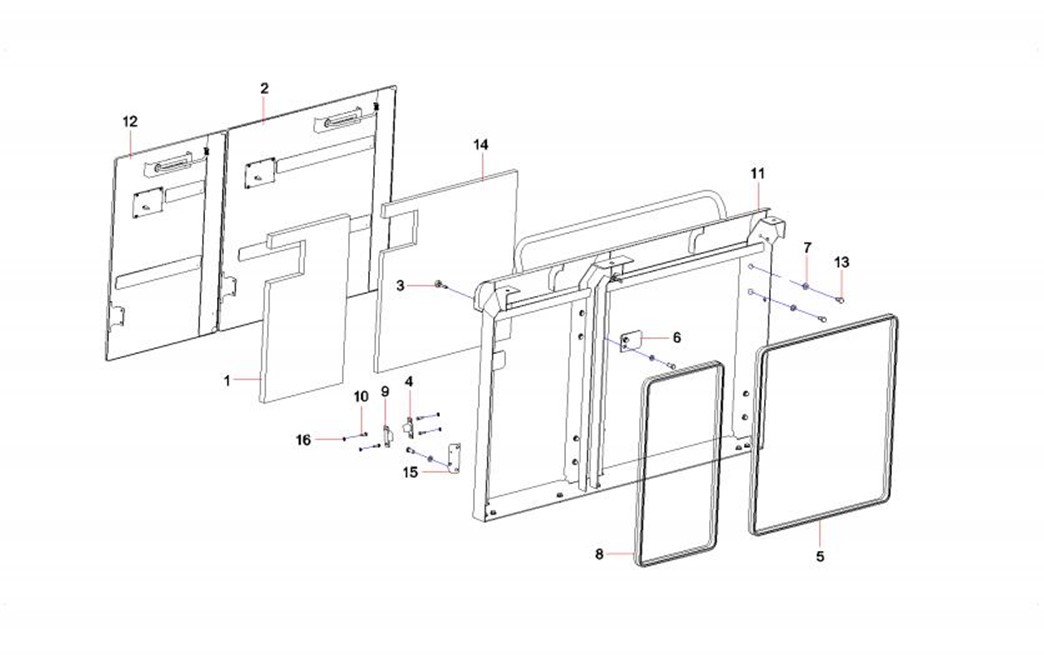

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-269-1 |
1 |
11445862 |
1 |
吸音海绵 |
Foam |
2-269-2 |
2 |
11445875 |
1 |
右门 |
Door |
2-269-3 |
3 |
A810502019056 |
2 |
定位螺钉 |
Setscrew |
2-269-4 |
4 |
A810502010207 |
2 |
缓冲块 |
Block, buffer |
2-269-5 |
5 |
11445865 |
1 |
密封条 |
Strip, sealing |
2-269-6 |
6 |
A820101118440 |
2 |
锁卡板 |
Plate, locking |
2-269-7 |
7 |
A210405000001 |
22 |
垫圈 |
Washer |
2-269-8 |
8 |
11445864 |
1 |
密封条 |
Strip, sealing |
2-269-9 |
9 |
A820405000009 |
2 |
卡座 |
Holder |
2-269-10 |
10 |
A210111000080 |
8 |
螺栓 |
Bolt |
2-269-11 |
11 |
11444990 |
1 |
右门安装架 |
Frame, mounting |
2-269-12 |
12 |
11445871 |
1 |
右门 |
Door |
2-269-13 |
13 |
A210111000038 |
22 |
螺栓 |
Bolt |
2-269-14 |
14 |
11445863 |
1 |
吸音海绵 |
Foam |
2-269-15 |
15 |
A810502015054 |
2 |
固定块 |
Block, fixing |
2-269-16 |
16 |
A210405000006 |
8 |
垫圈 |
Washer |

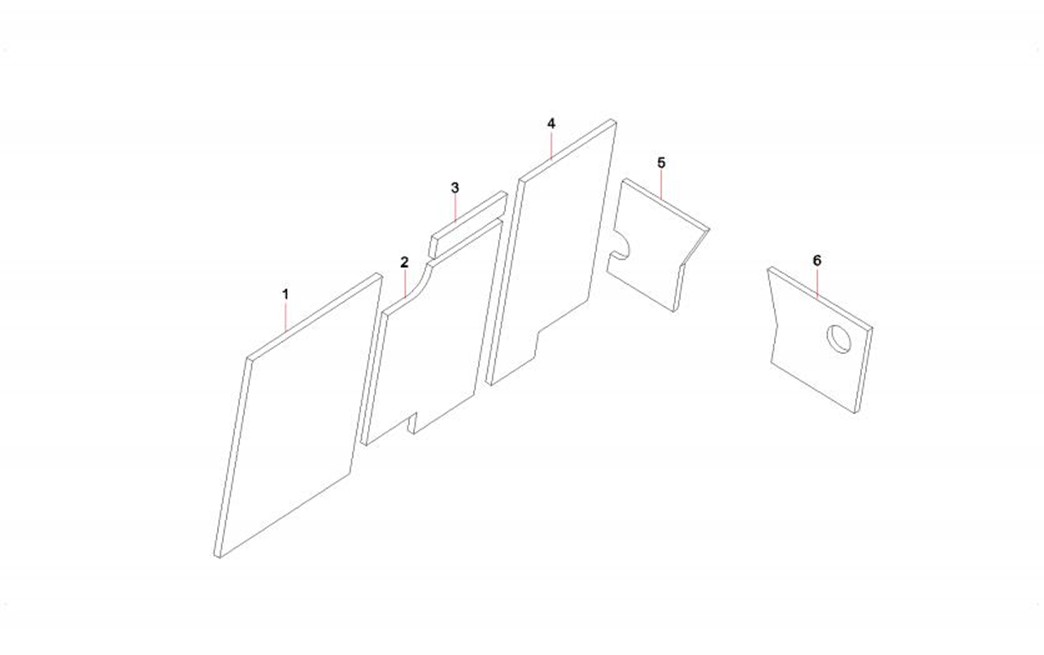

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-271-1 |
1 |
11442970 |
1 |
吸音海绵 |
Foam |
2-271-2 |
2 |
11442971 |
1 |
吸音海绵 |
Foam |
2-271-3 |
3 |
11442975 |
1 |
吸音海绵 |
Foam |
2-271-4 |
4 |
11442972 |
1 |
吸音海绵 |
Foam |
2-271-5 |
5 |
11442973 |
1 |
吸音海绵 |
Foam |
2-271-6 |
6 |
11442974 |
1 |
吸音海绵 |
Foam |

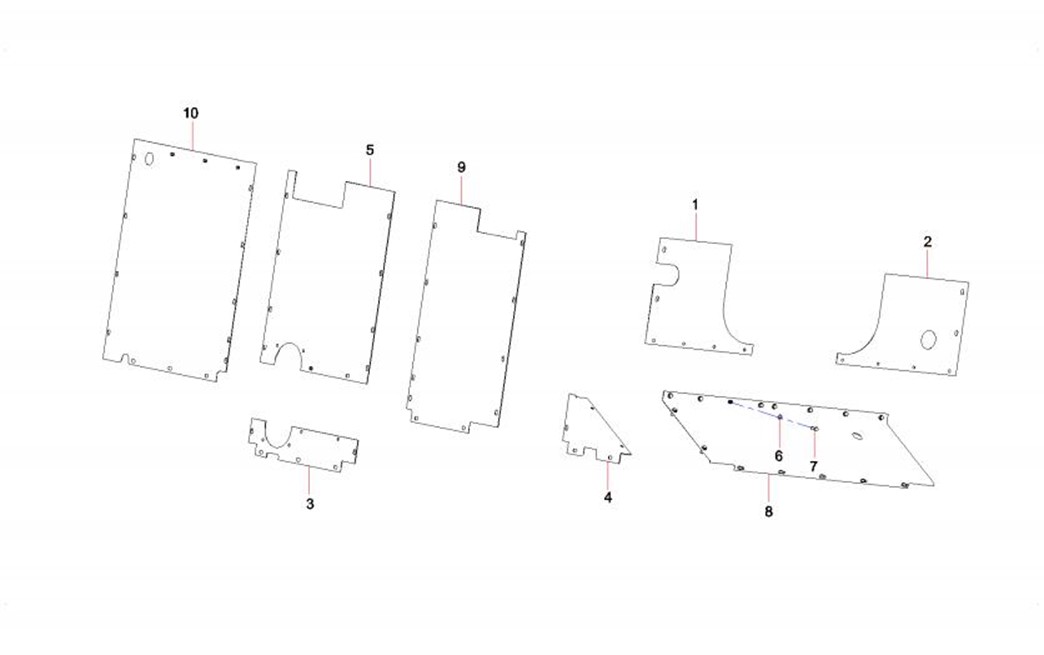

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-273-1 |
1 |
11443686 |
1 |
左立板 |
Riser |
2-273-2 |
2 |
11443688 |
1 |
右立板 |
Riser |
2-273-3 |
3 |
11443690 |
1 |
隔板 |
Plate, spacer |
2-273-4 |
4 |
11443692 |
1 |
隔板 |
Plate, spacer |
2-273-5 |
5 |
11648727 |
1 |
前隔板 |
Plate |
2-273-6 |
6 |
A210405000001 |
52 |
垫圈 |
Washer |
2-273-7 |
7 |
A210111000038 |
51 |
螺栓 |
Bolt |
2-273-8 |
8 |
11443680 |
1 |
消声器隔板 |
Baffle, muffler |
2-273-9 |
9 |
11443681 |
1 |
前隔板 |
Plate |
2-273-10 |
10 |
11443683 |
1 |
前隔板 |
Plate |

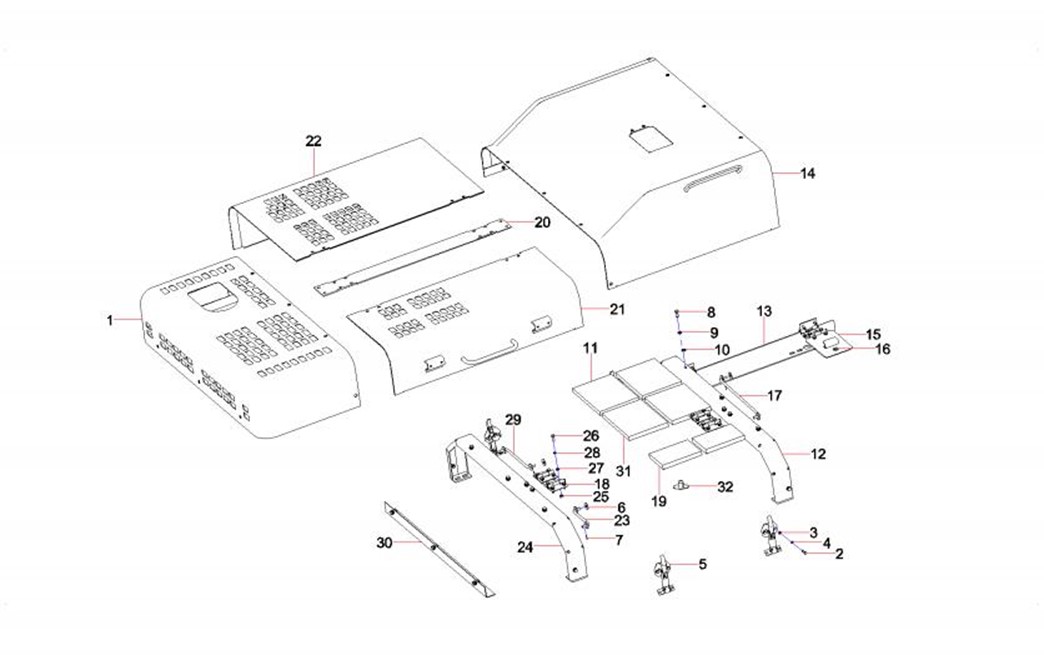

识别码 IC |
序号 INDEX |
零件代码 PART NUMBER |
数量 QTY |
名称 PART NAME |
|
2-275-1 |
1 |
11439450 |
1 |
消声器罩 |
Cover, muffler |
2-275-2 |
2 |
A210111000293 |
8 |
螺栓 |
Bolt |
2-275-3 |
3 |
A210401000017 |
8 |
垫圈 |
Washer |
2-275-4 |
4 |
A210405000007 |
8 |
垫圈 |
Washer |
2-275-5 |
5 |
A222200000065 |
4 |
机罩锁 |
Door lock |
2-275-6 |
6 |
A210404000004 |
6 |
垫圈 |
Washer |
2-275-7 |
7 |
A210491000007 |
6 |
销 |
Pin |
2-275-8 |
8 |
A210111000202 |
16 |
螺栓 |
Bolt M12×30GB578310.9 |
2-275-9 |
9 |
A210401000002 |
16 |
垫圈 |
Washer |
2-275-10 |
10 |
A210405000001 |
16 |
垫圈 |
Washer |
2-275-11 |
11 |
12452868 |
2 |
海绵 |
spongeSY700C2I2K.1.6.4A-3 |
2-275-12 |
12 |
12452875 |
1 |
梁 |
BeamⅠ SY700C2I2K.1.6.4A.2 |
2-275-13 |
13 |
11439460 |
1 |
支架 |
Bracket |
2-275-14 |
14 |
11439471 |
1 |
散热器罩 |
Cover, radiator |
2-275-15 |
15 |
A810502050133 |
1 |
注水口盖 |
Cap, filler |
2-275-16 |
16 |
A222200000122 |
1 |
箱柜锁 |
Door lock |
2-275-17 |
17 |
11439473 |
1 |
撑杆 |
Bar, support |
2-275-18 |
18 |
A810502079012 |
7 |
铰链 |
Hinge |
2-275-19 |
19 |
12452867 |
2 |
海绵 |
SpongeSY700C2I2K.1.6.4A-2 |
2-275-20 |
20 |
11439476 |
1 |
板 |
Plate |
